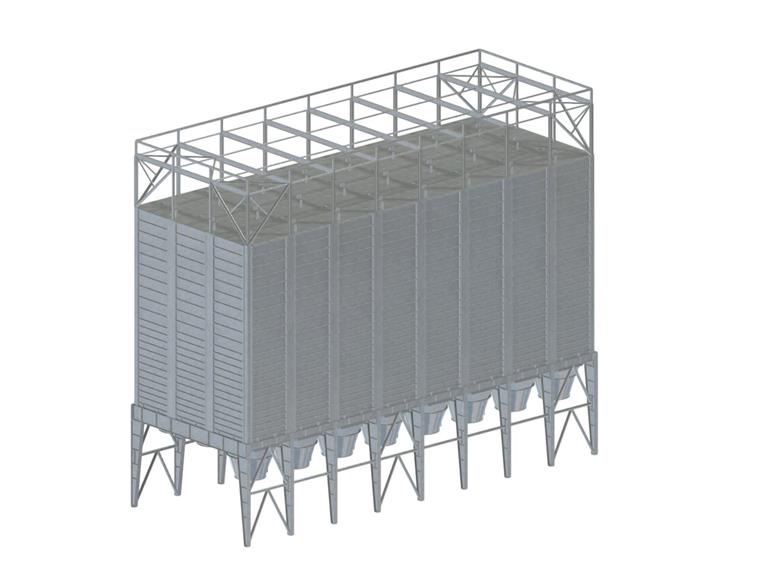

La farine est transportée directement des moulins à grains voisins vers les silos en acier. Ces silos abritent des cellules mesurant 3,75 x 3,75 m. Une unité contient un volume de 160 m³. Avec 24 unités, cela donne un volume total de 3 836 m³. La hauteur totale du bâtiment est de 25 m.

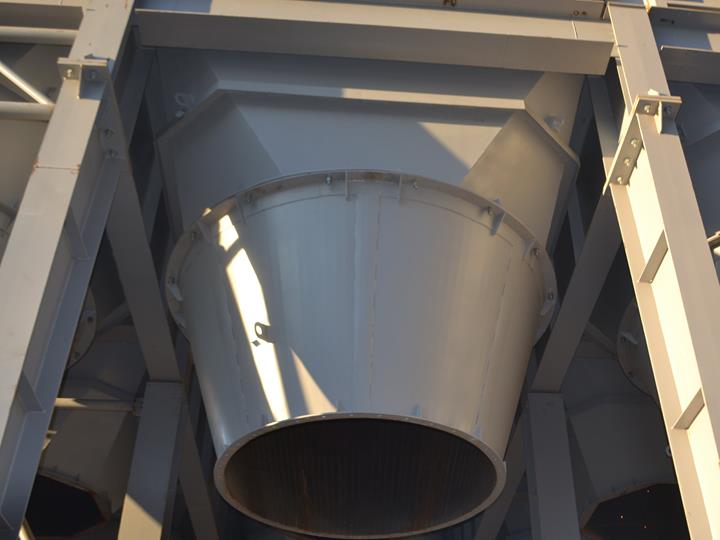

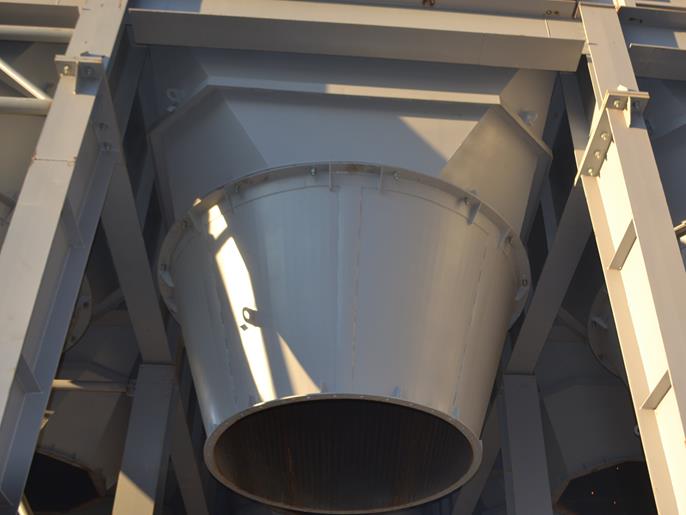

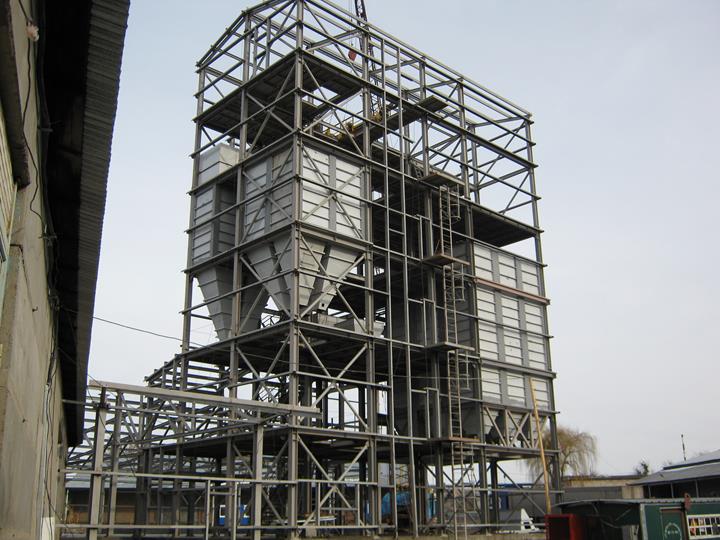

À côté du bâtiment se trouve l’installation de broyage de farine, soumise à des influences technologiques dynamiques. Pour éviter des effondrements dus aux vibrations, ce bloc de conteneurs est conçu comme un bâtiment autonome avec un sous-sol séparé. Les calculs montrent que cette construction est suffisamment stable et robuste et ne nécessite pas de murs en treillis supplémentaires ni de contreventements. Les panneaux verticaux des conteneurs sont fabriqués en tôles froides d’une épaisseur de 4,0 mm (qualité d'acier S345), les cônes d’une épaisseur de 6,0 mm (qualité d’acier S345).

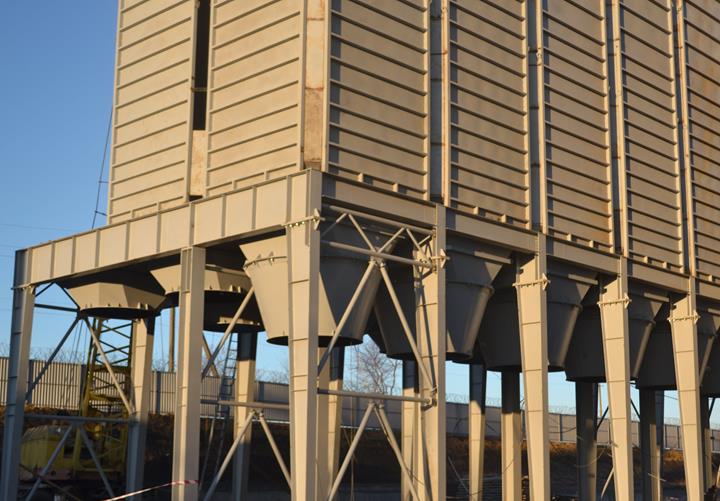

Grâce aux raidisseurs profilés de la construction, les panneaux extérieurs peuvent être facilement isolés avec de l’isolation minérale et des tôles profilées, sans avoir besoin de systèmes de façade supplémentaires.

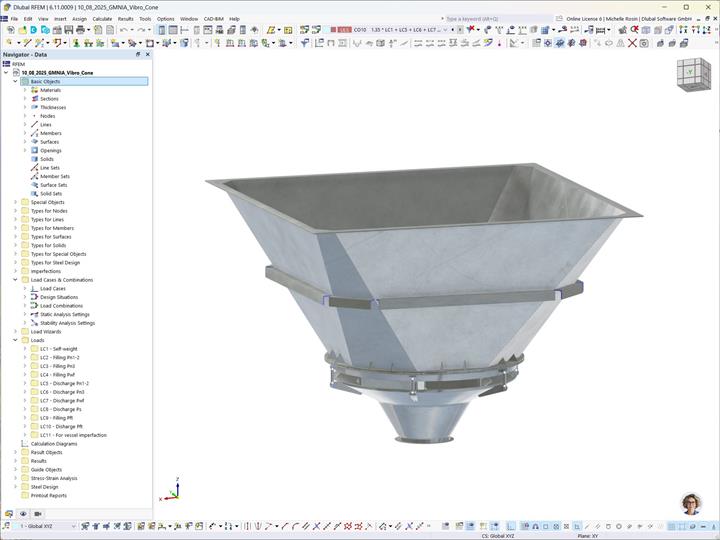

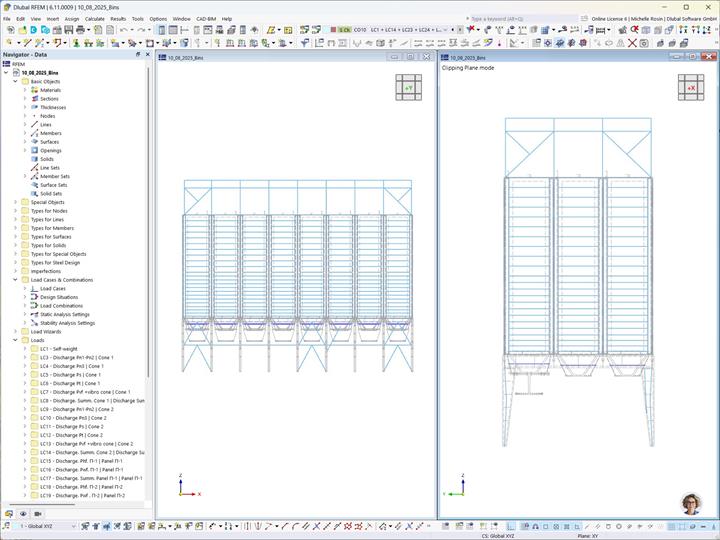

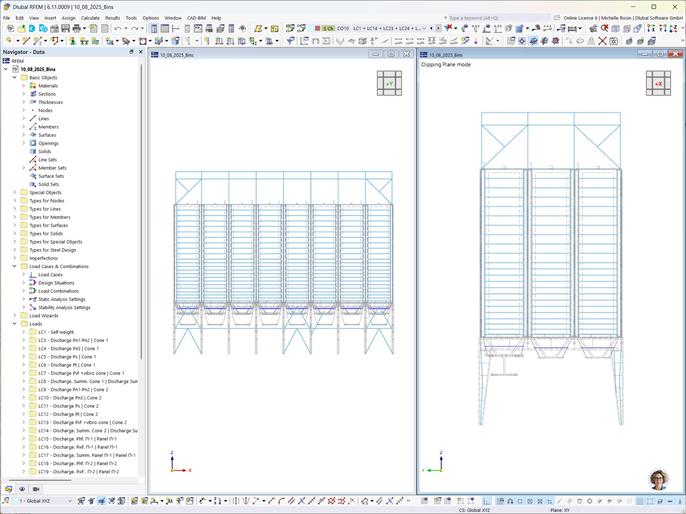

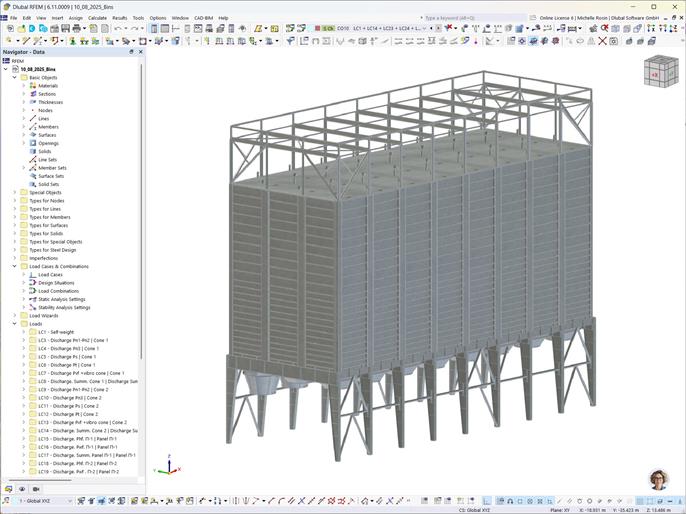

Le calcul a été réalisé selon la méthodologie de l’analyse GMNIA. Les modules complémentaires Comportement non linéaire du matériau, Analyse contrainte-déformation et Vérification de l’acier ont été utilisés.
| Localisation | Ukraine |
| Ingénierie des structures | PPVP KARKAS, Khmelnytskyï Ukraine E-mail : [email protected] |
