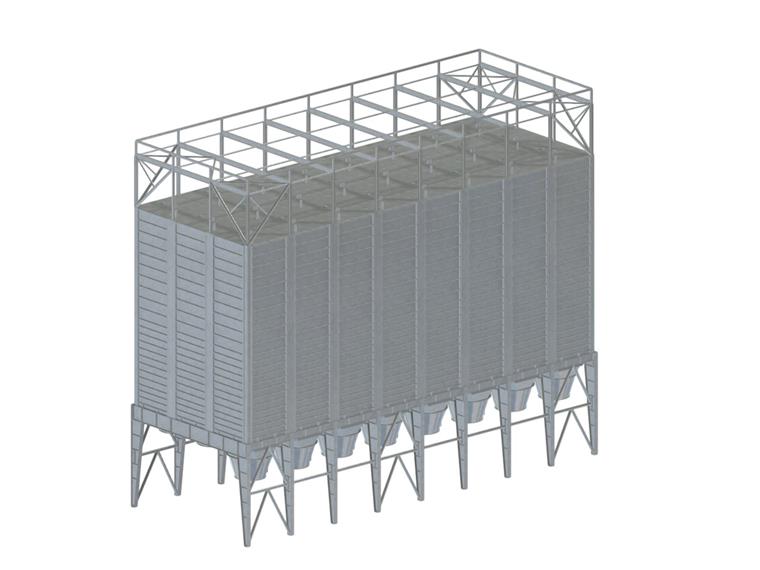

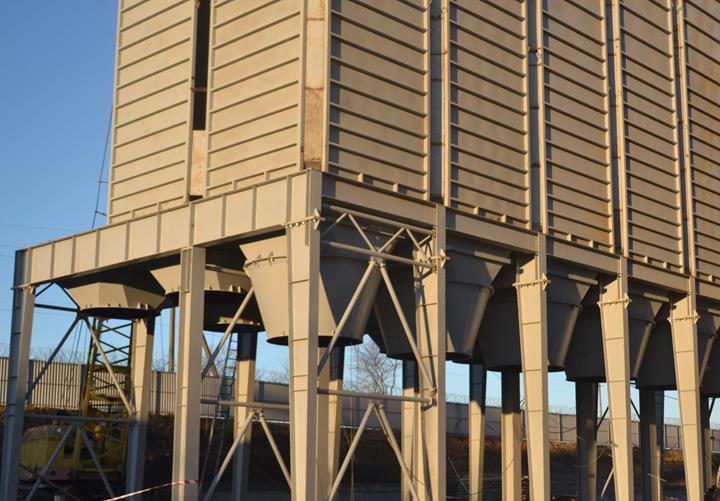

La farina viene trasportata direttamente dai mulini di grano vicini nei silos di acciaio. Questi silos contengono celle con una dimensione di 3,75 x 3,75 m. Un'unità ha un volume di 160 m³. Con 24 unità si ottiene un volume totale di 3.836 m³. L'altezza totale dell'edificio è di 25 m.

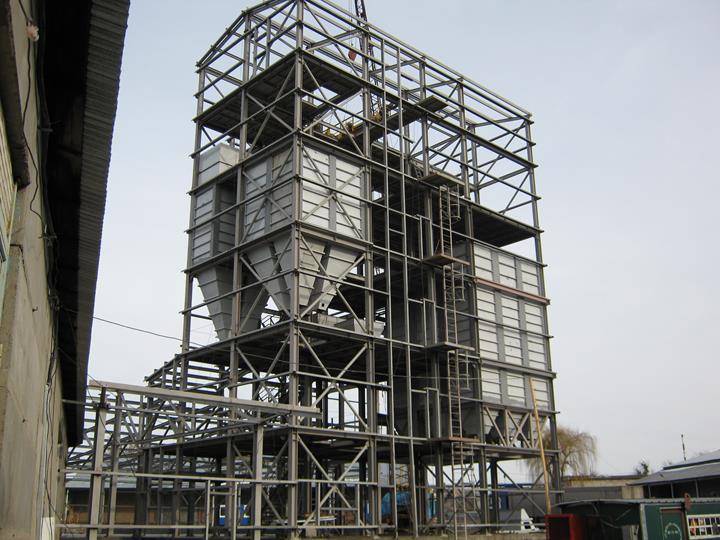

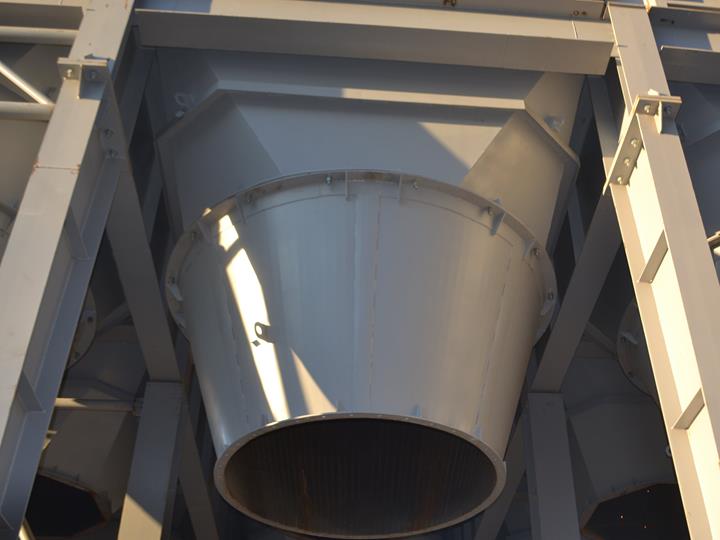

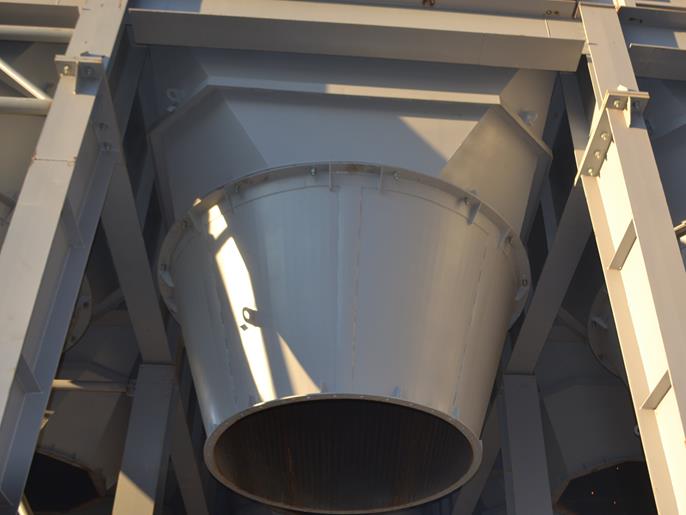

Accanto all'edificio si trova l'impianto di macinazione della farina, che è soggetto a influenze tecnologiche dinamiche. Per evitare crolli dovuti alle vibrazioni, questo blocco di container è progettato come un edificio indipendente con cantina separata. I calcoli mostrano che questa costruzione è sufficientemente stabile e robusta e non necessita di ulteriori pareti a traliccio e rinforzi. I pannelli verticali dei container sono realizzati in lamiere sottili con uno spessore di 4,0 mm (qualità dell'acciaio S345), i coni hanno uno spessore di 6,0 mm (qualità dell'acciaio S345).
Grazie alle nervature profilate della costruzione, i pannelli esterni possono essere facilmente isolati con un isolamento minerale e lamiera profilata e non necessitano di ulteriori sistemi di facciata.

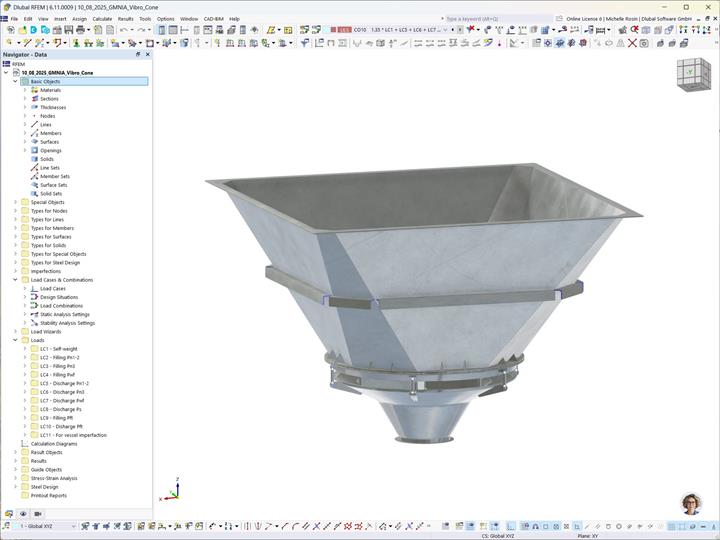

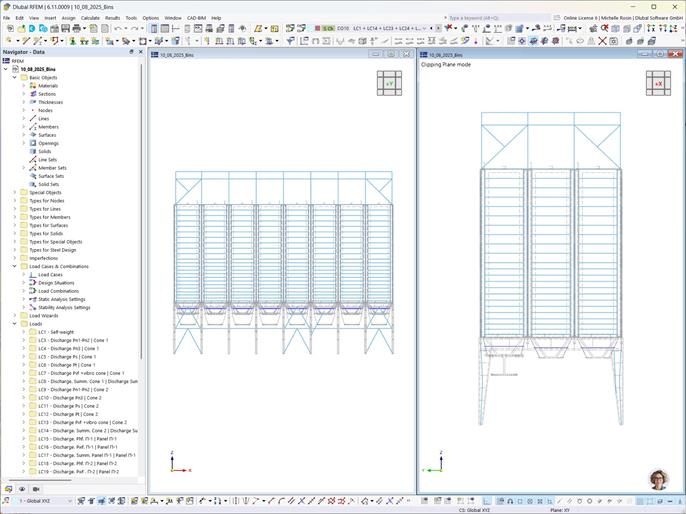

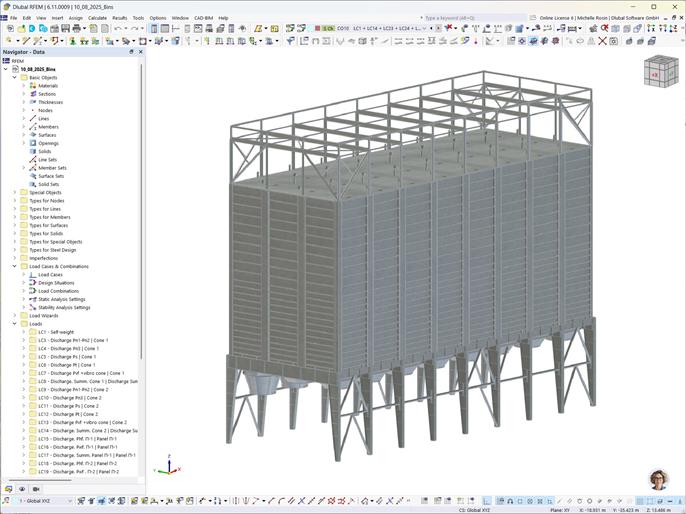

Il calcolo è stato eseguito secondo la metodologia dell'analisi GMNIA. Sono stati utilizzati gli Add-On Comportamento non lineare del materiale, Analisi tensione-deformazione e Progettazione dell’acciaio.
| Posizione | Ucraina |
| Progettazione strutturale | PPVP KARKAS, Chmelnyzkyj Ucraina Email: [email protected] |
