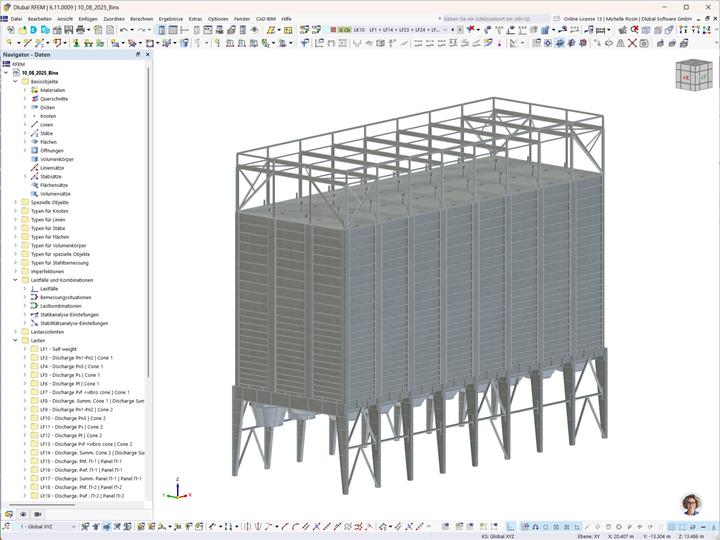

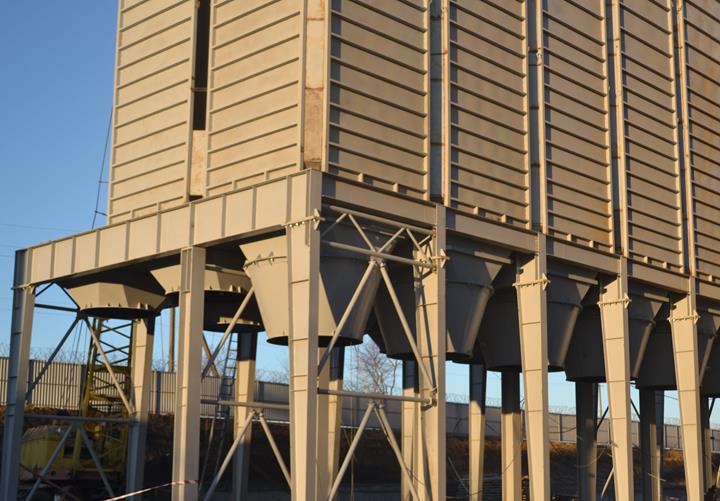

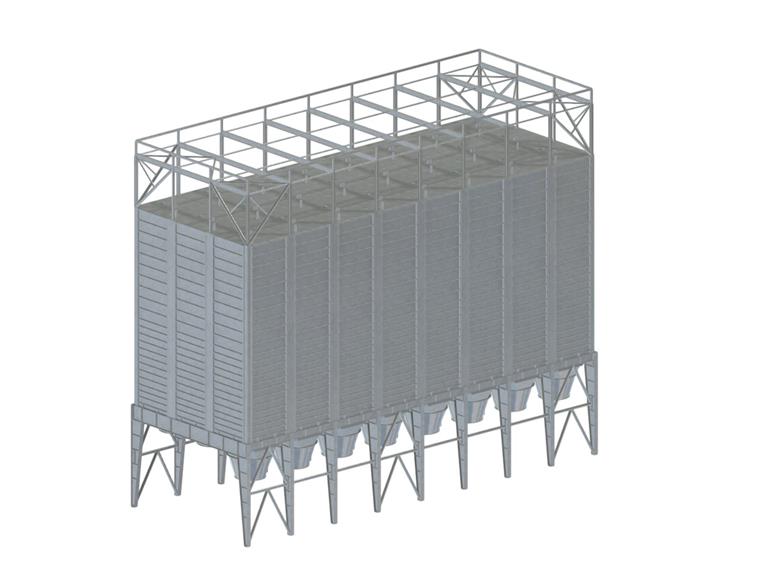

Das Mehl wird von der benachbarten Getreidemühle aus direkt in die Stahlsilos transportiert. Diese Silos beherbergen Zellen mit einer Abmessung von 3,75 x 3,75 m. Eine Einheit fasst ein Volumen von 160 m³. Bei 24 Einheiten ergibt das ein Gesamtvolumen von 3.836 m³. Die Gesamthöhe des Gebäudes beträgt 25 m.

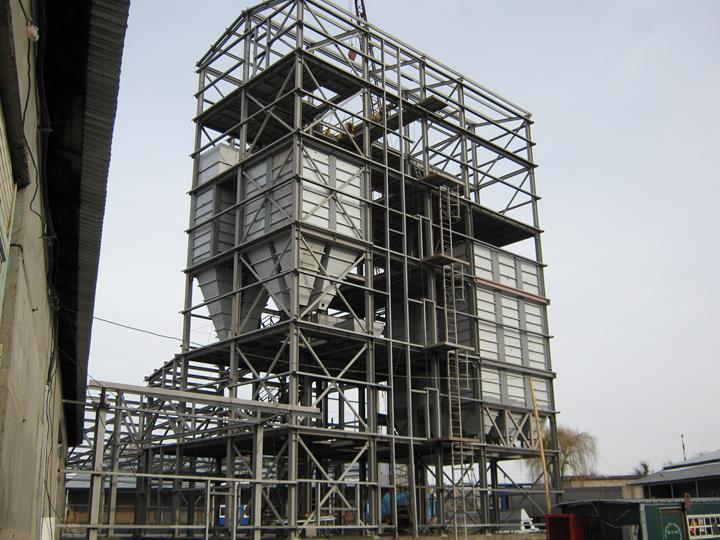

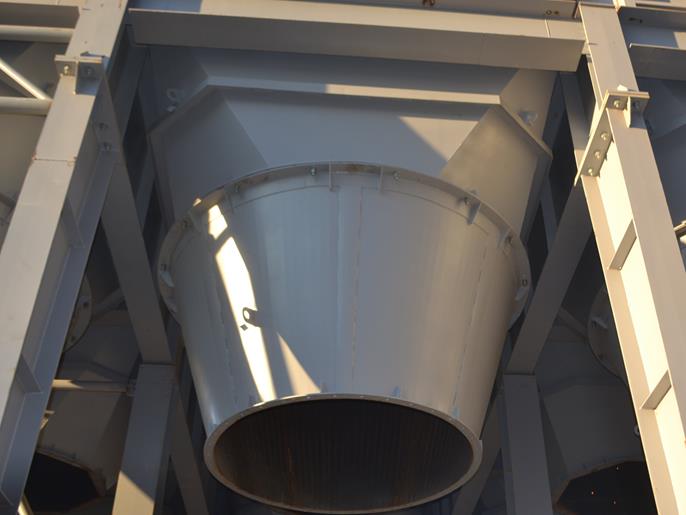

Neben dem Gebäude befindet sich die Mehlmahlanlage, die dynamischen technologischen Einflüssen ausgesetzt ist. Um Einstürze durch Vibrationen zu vermeiden, ist dieser Containerblock als freistehendes Gebäude mit separatem Keller konzipiert. Berechnungen zeigen, dass diese Konstruktion ausreichend stabil und robust ist und keine zusätzlichen Fachwerkwände und Verstrebungen benötigt. Die vertikalen Paneele der Container bestehen aus Kaltblechen mit einer Dicke von 4,0 mm (Stahlgüte S345), die Kegel aus einer Dicke von 6,0 mm (Stahlgüte S345).
Dank der profilierten Rippen der Konstruktion lassen sich die Außenpaneele problemlos mit Mineraldämmung und Profilblech isolieren und benötigen keine zusätzlichen Fassadensysteme.

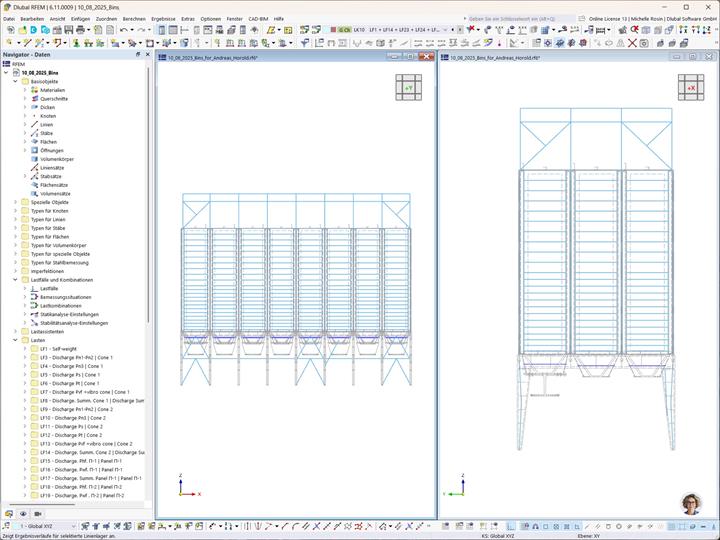

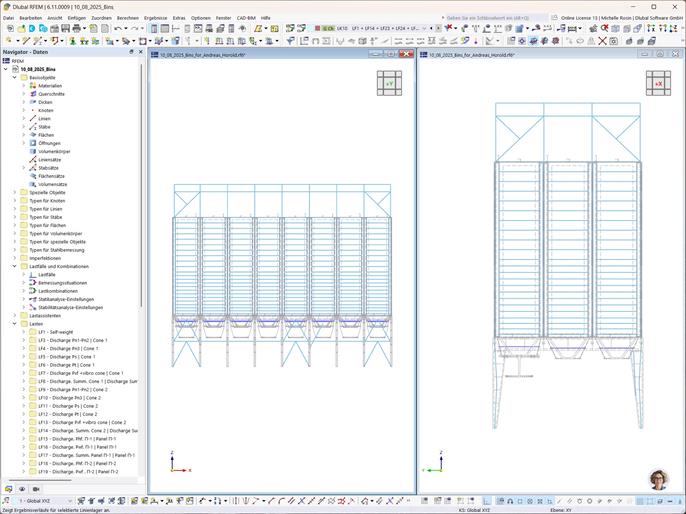

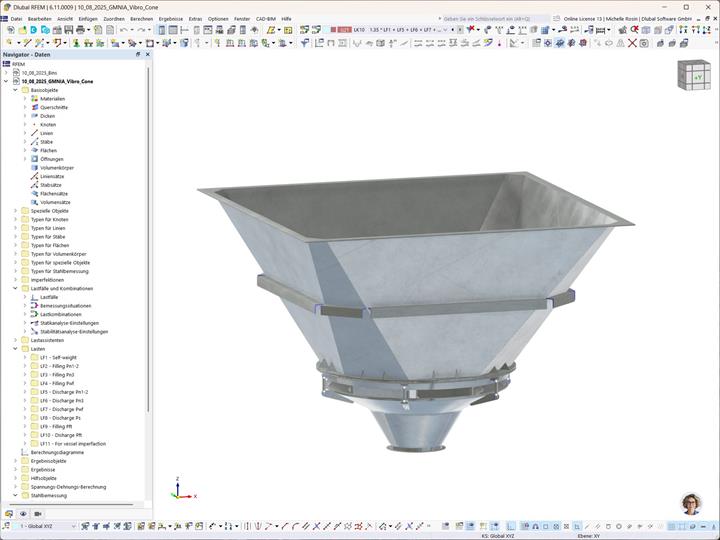

Die Berechnung erfolgte nach der Methodik der GMNIA-Analyse. Dabei wurden die Add-Ons Nichtlineares Materialverhalten, Spannungs-Dehnungs-Analyse und Stahlbemessung verwendet.
| Ort | Ukraine |
| Tragwerksplanung | PPVP KARKAS, Chmelnyzkyj Ukraine E-Mail: [email protected] |
