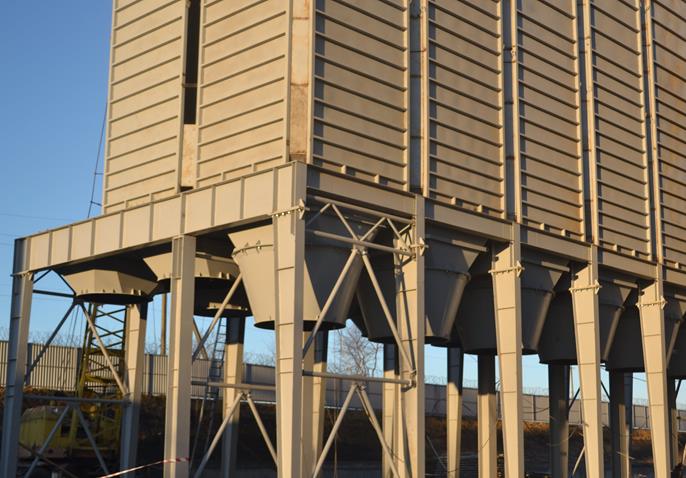

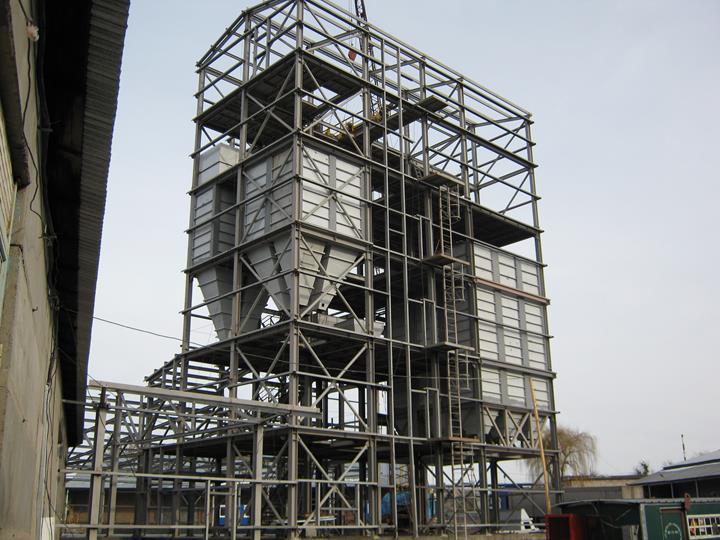

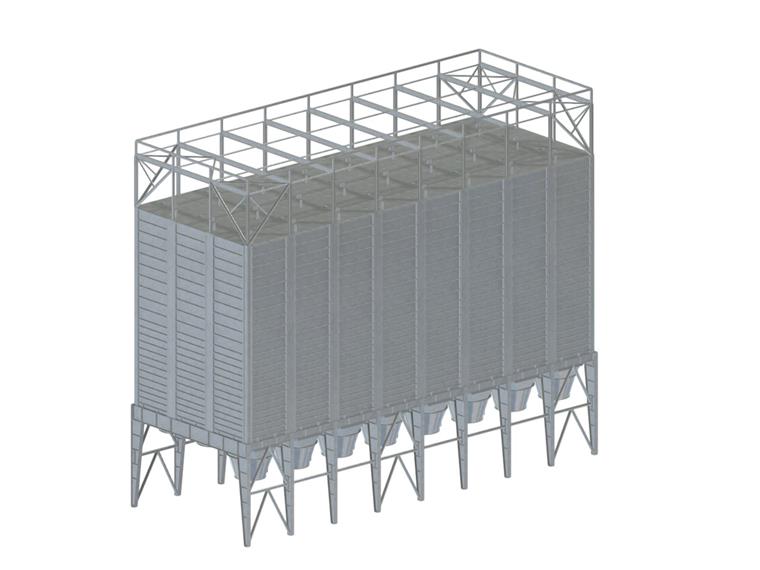

Mąka jest transportowana bezpośrednio z sąsiedniego młyna do stalowych silosów. Silosy zawierają komórki o wymiarach 3,75 x 3,75 m. Objętość jednej jednostki wynosi 160 m³. Przy 24 jednostkach daje to całkowitą objętość 3.836 m³. Całkowita wysokość budynku wynosi 25 m.

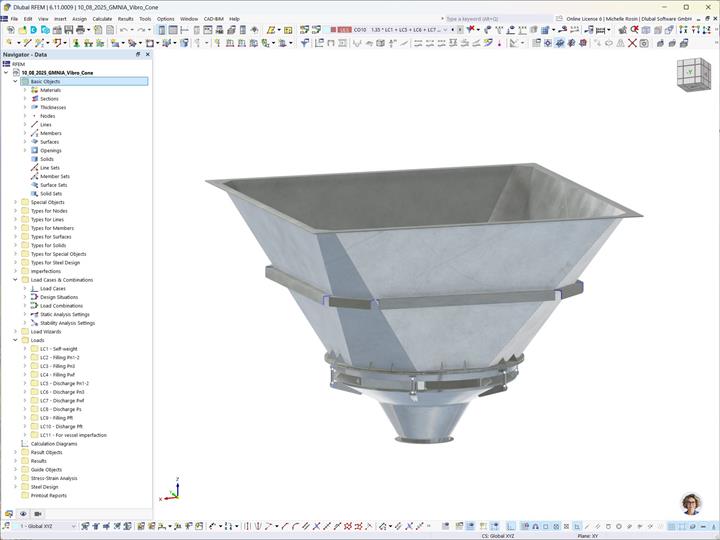

Obok budynku znajduje się instalacja do mielenia mąki, narażona na dynamiczne wpływy technologiczne. Aby uniknąć zawalenia konstrukcji wskutek wibracji, blok kontenerowy został zaprojektowany jako wolnostojący budynek z oddzielną piwnicą. Obliczenia pokazują, że ta konstrukcja jest wystarczająco stabilna i wytrzymała oraz nie wymaga dodatkowych ścian kratowych i wzmocnień. Pionowe panele kontenerów wykonane są z zimnowalcowanych blach o grubości 4,0 mm (stal gatunku S345), a stożki z blach o grubości 6,0 mm (stal gatunku S345).
Dzięki profilowanym żebrom konstrukcji, zewnętrzne panele można łatwo izolować mineralnymi izolacjami i blachą profilowaną, a dodatkowe systemy fasadowe nie są potrzebne.

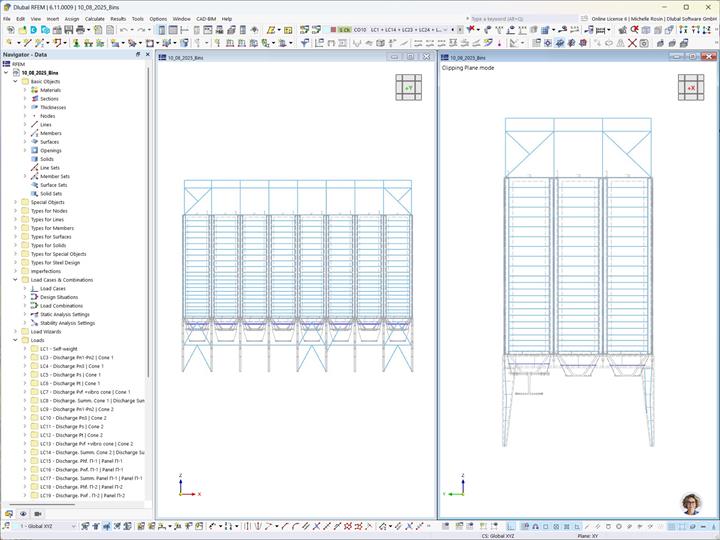

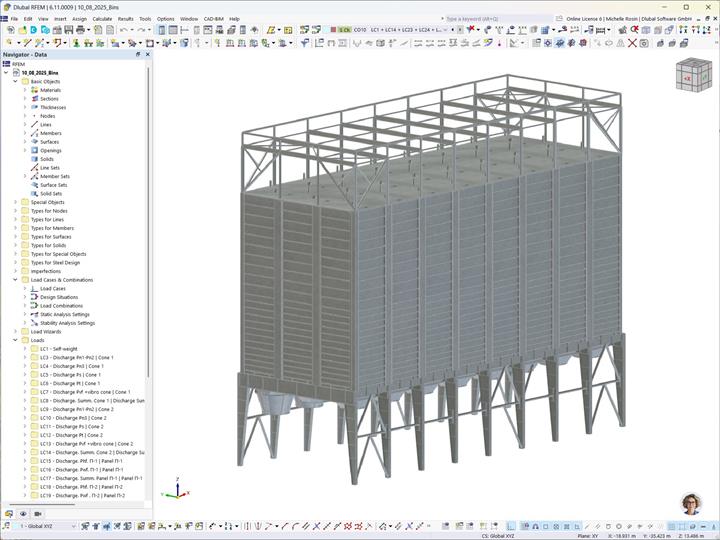

Obliczenia przeprowadzono zgodnie z metodologią analizy GMNIA. W tym celu wykorzystano rozszerzenia Nieliniowe zachowanie materiałowe, Analiza naprężeniowo-odkształceniowa oraz Projektowanie konstrukcji stalowych.
| Miejsce | Ukraina |
| Projektowanie konstrukcji | PPVP KARKAS, Chmielnicki Ukraina E-mail: [email protected] |
