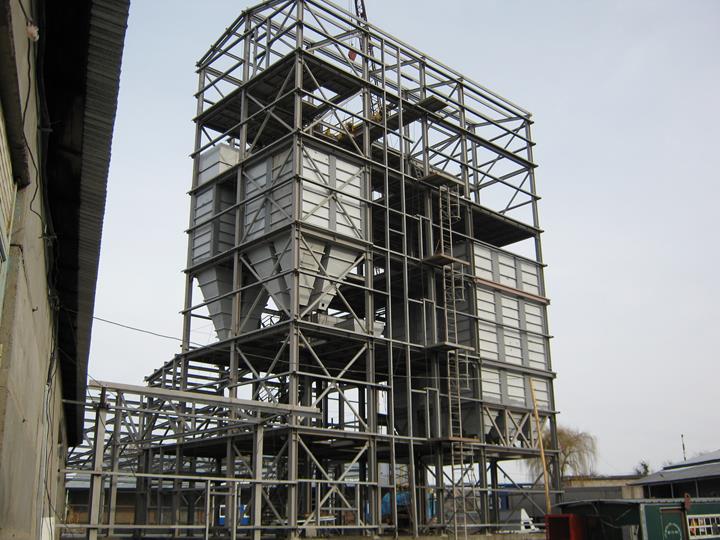

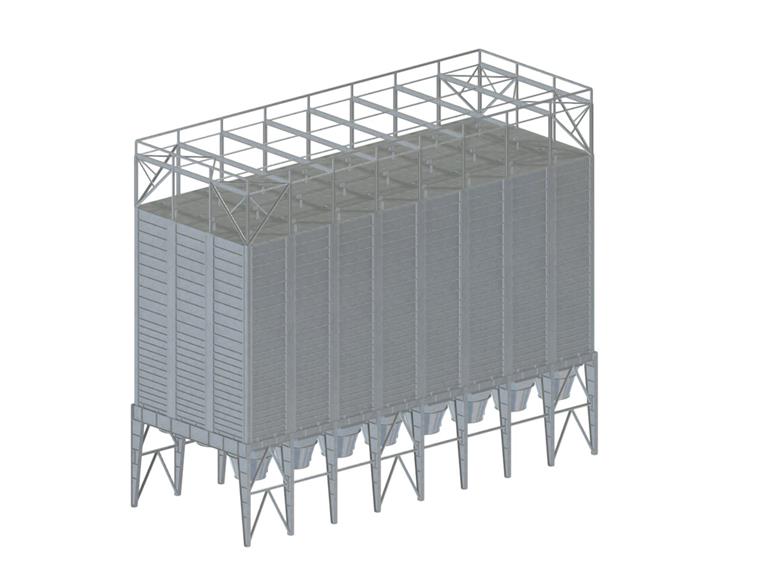

Mouka se ze sousedního obilného mlýna přepravuje přímo do ocelových sil. V silech jsou umístěny buňky o rozměrech 3,75 x 3,75 m. Každá jednotka pojme 160 m³ objemu. Při 24 jednotkách činí celkový objem 3 836 m³. Celková výška konstrukce dosahuje 25 m.

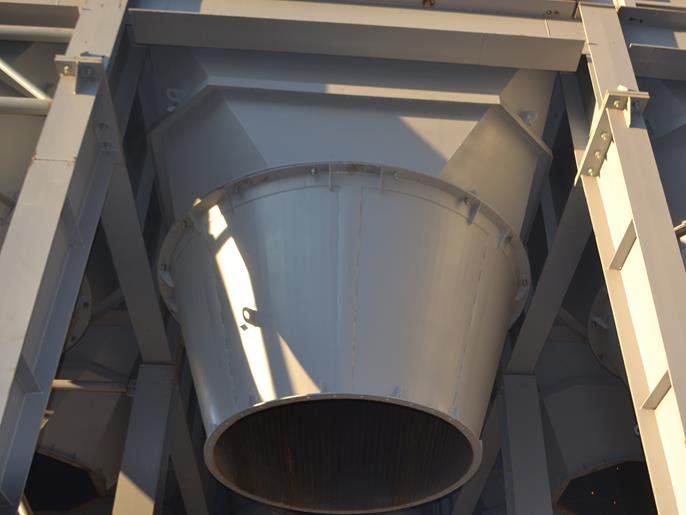

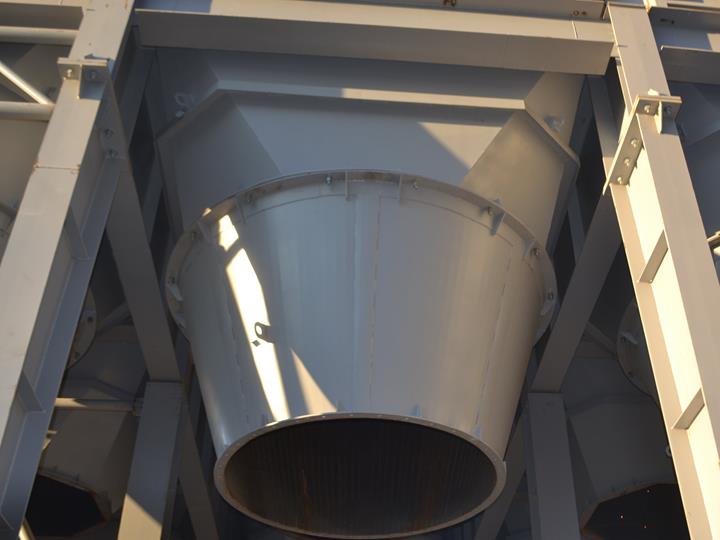

Vedle konstrukce se nachází obilný mlýn, který je vystaven dynamickým technologickým účinkům. Aby se zabránilo zřícení vlivem vibrací, je daný kontejnerový blok navržen jako volně stojící konstrukce se samostatným sklepem. Výpočty prokazují, že je tato konstrukce dostatečně stabilní a robustní a nevyžaduje žádné přídavné příhradové stěny ani vzpěry. Svislé panely kontejnerů jsou z plechů válcovaných za studena s tloušťkou 4,0 mm (ocel S345), trychtýře s tloušťku 6,0 mm (ocel S345).

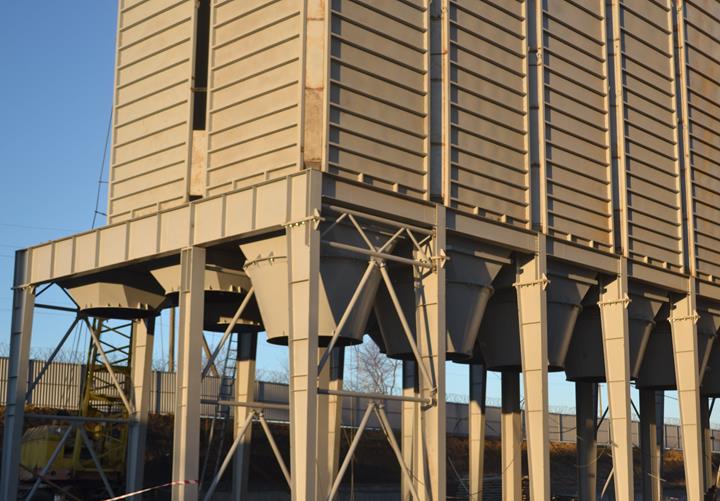

Díky profilovaným žebrům konstrukce lze vnější panely bez problému izolovat minerální vatou a profilovanými plechy a není zapotřebí žádných přídavných fasádních systémů.

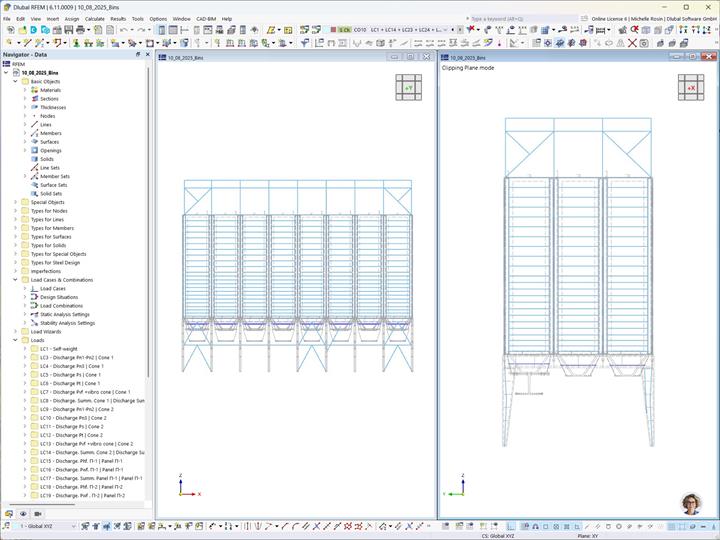

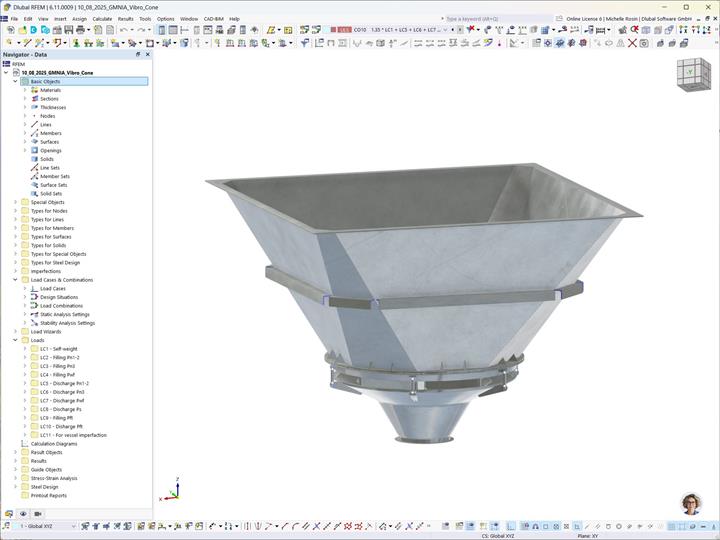

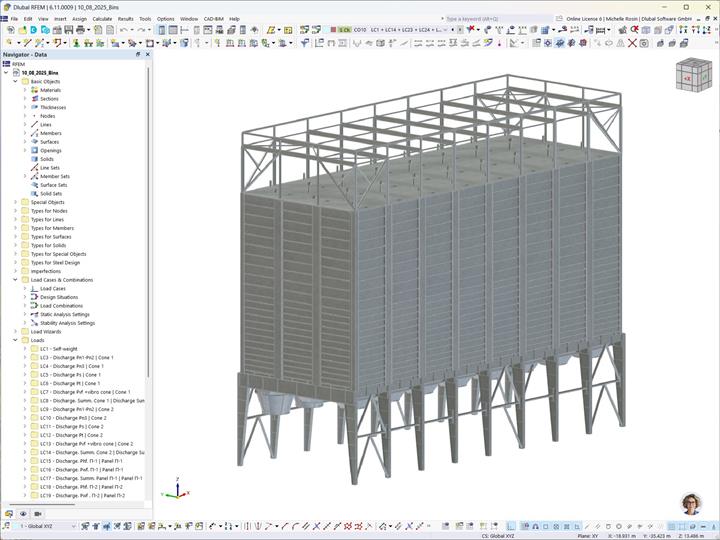

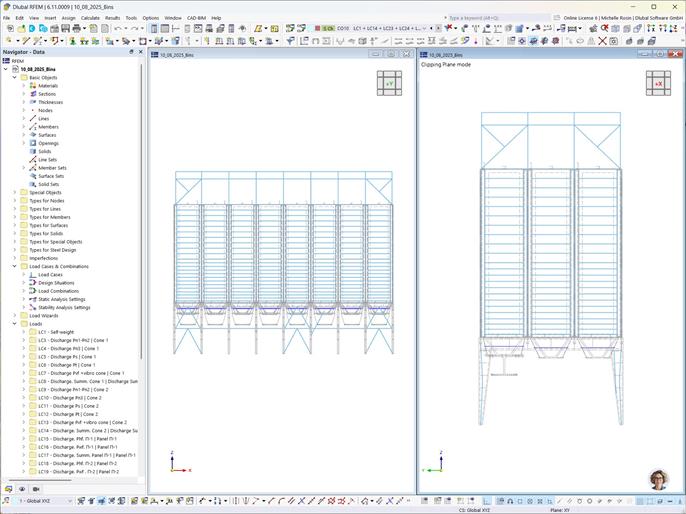

Při výpočtu se uplatnila analytická metodika GMNIA. Přitom se použily addony Nelineární chování materiálu, Analýze napětí-přetvoření a Posouzení ocelových konstrukcí.
| Místo | Ukrajina |
| Plánování nosných konstrukcí | PPVP KARKAS, Chmelnyckyj Ukrajina E-mail: [email protected] |
