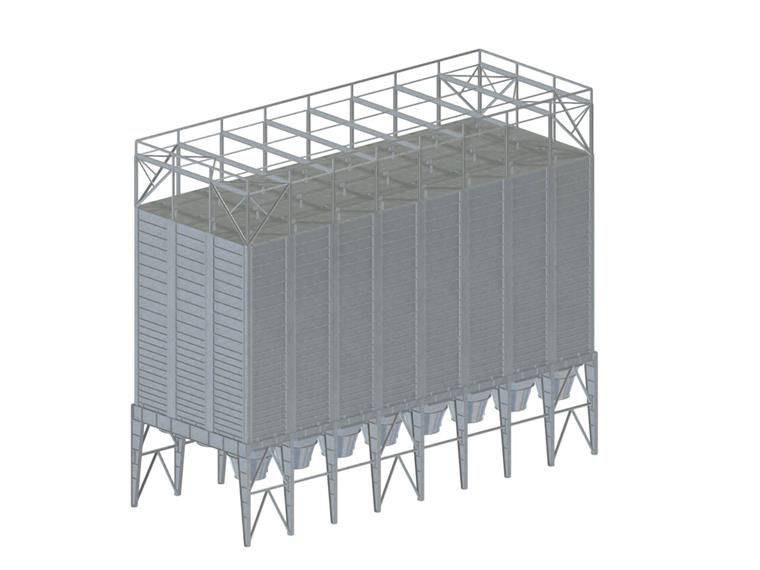

La harina se transporta directamente desde el molino de cereales vecino a los silos de acero. Estos silos albergan celdas con una dimensión de 3,75 x 3,75 m. Una unidad tiene un volumen de 160 m³. Con 24 unidades, esto da un volumen total de 3.836 m³. La altura total del edificio es de 25 m.

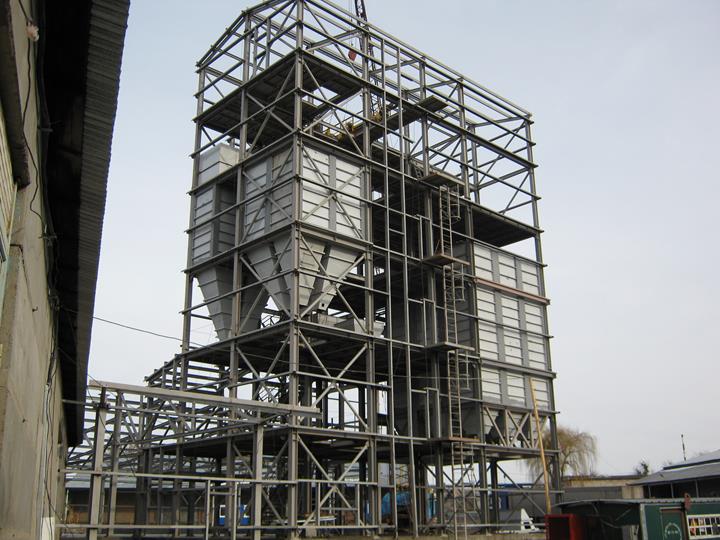

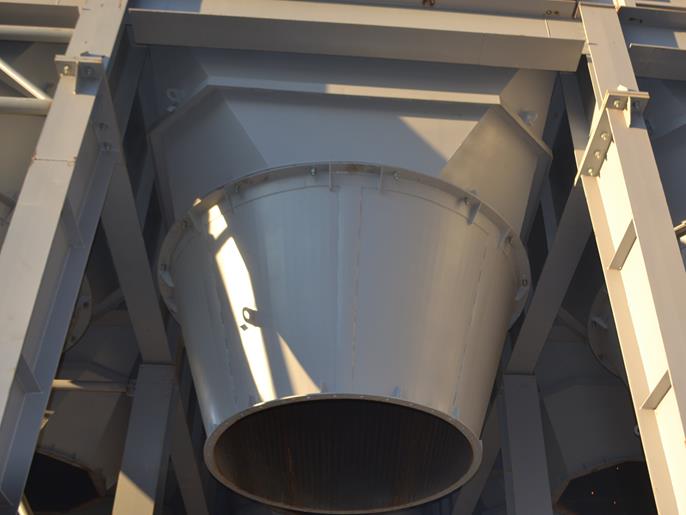

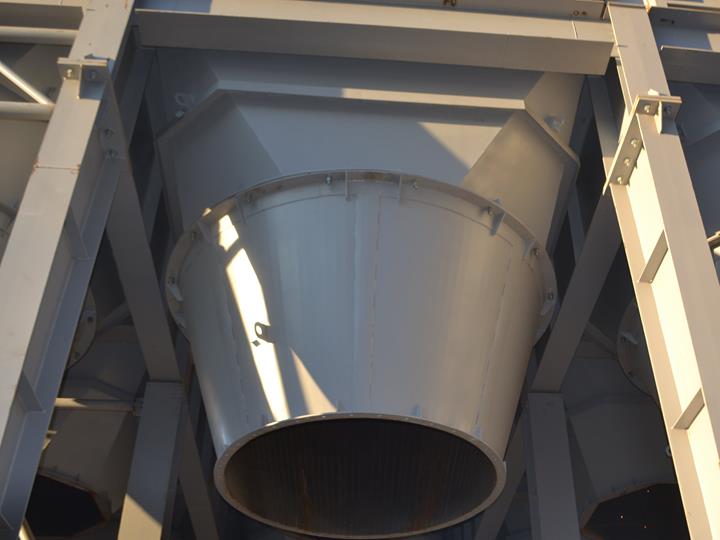

Junto al edificio se encuentra la planta de molienda de harina, que está sujeta a influencias tecnológicas dinámicas. Para evitar colapsos por vibraciones, este bloque de contenedores está diseñado como un edificio independiente con un sótano separado. Los cálculos muestran que esta construcción es suficientemente estable y robusta y no requiere paredes de celosía y refuerzos adicionales. Los paneles verticales de los contenedores están hechos de chapas frías con un grosor de 4,0 mm (acero de calidad S345), los conos son de un grosor de 6,0 mm (acero de calidad S345).

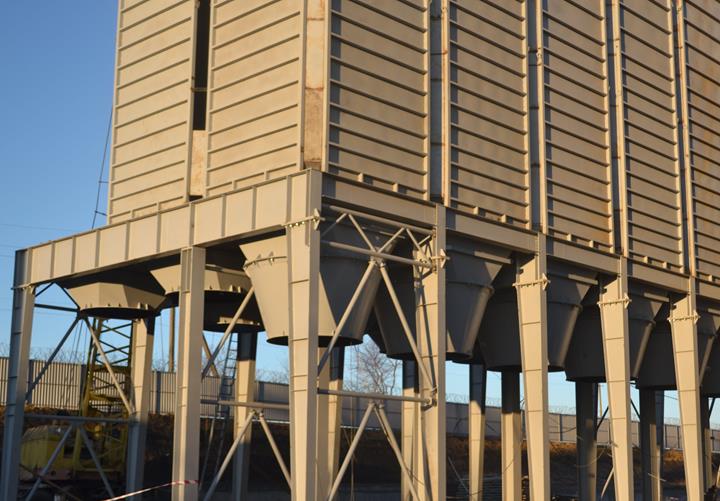

Gracias a las costillas perfiladas de la construcción, los paneles exteriores se pueden aislar fácilmente con aislamiento mineral y chapa perfilada, sin necesidad de sistemas de fachada adicionales.

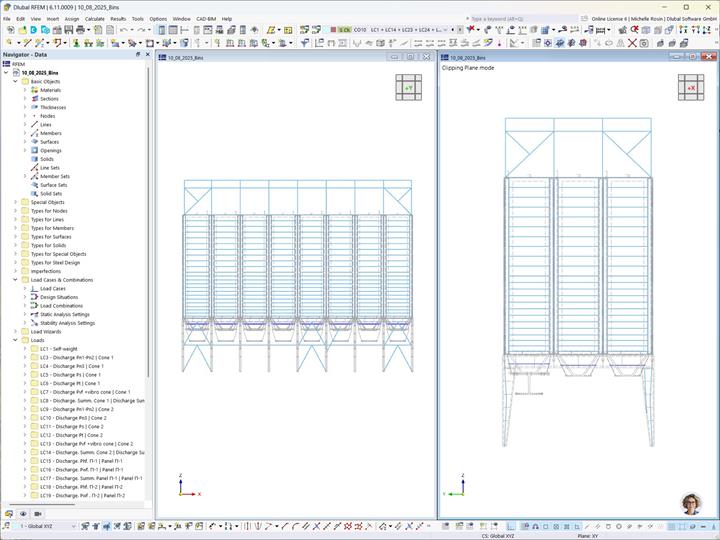

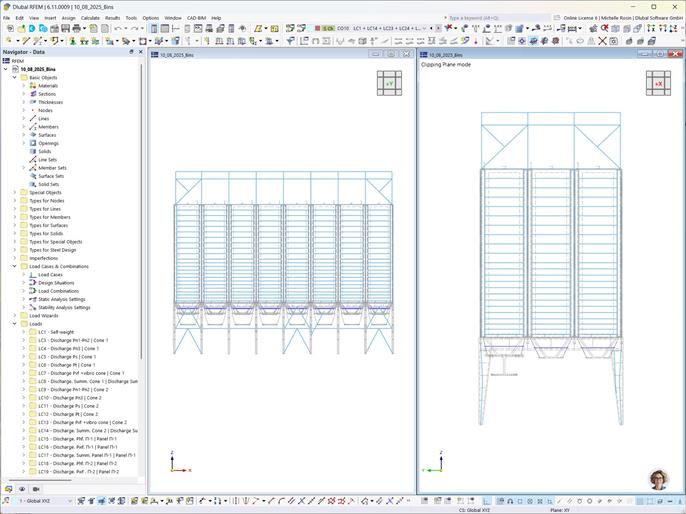

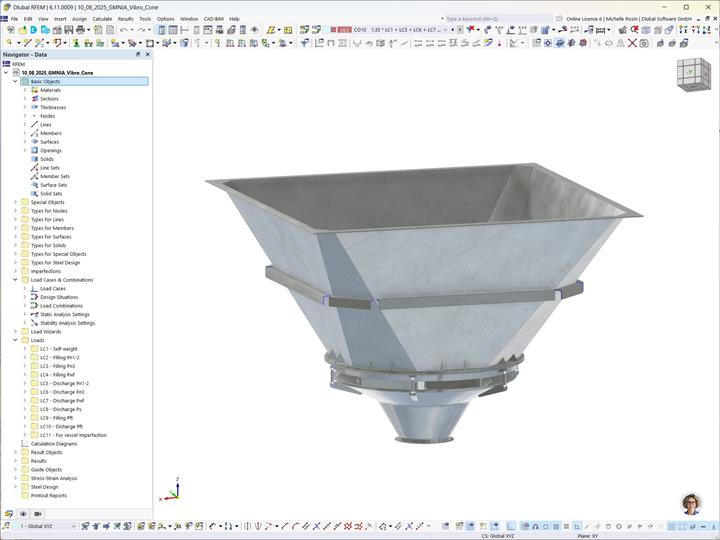

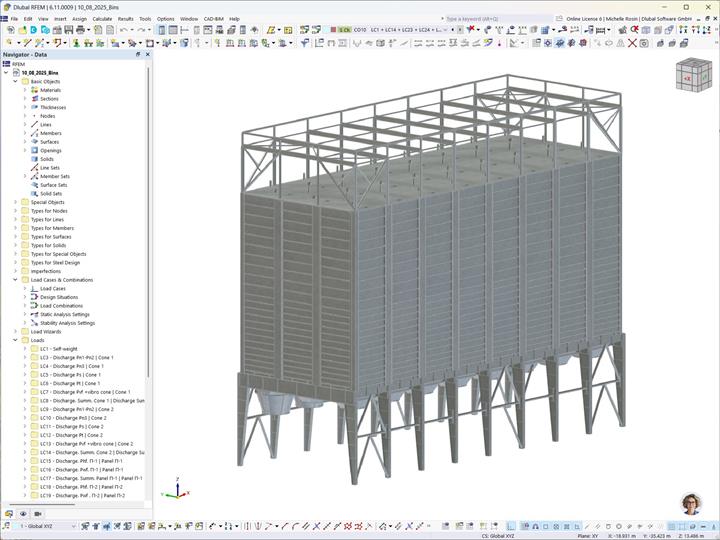

El cálculo se realizó según la metodología del análisis GMNIA. Se utilizaron los complementos Comportamiento de Material no Lineal, Análisis Tensión-Deformación y Diseño de Acero.
| Lugar | Ucrania |
| Cálculo estructural | PPVP KARKAS, Jmelnytskyi, Ucrania | Correo electrónico: [email protected] |
