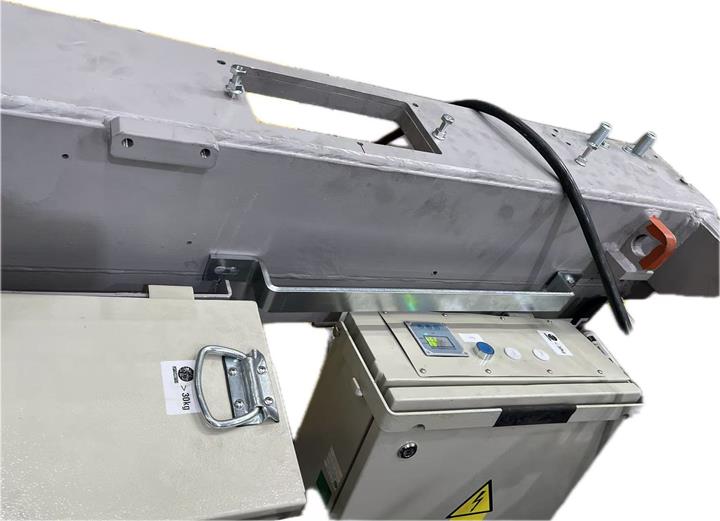

No âmbito de uma reforma no SkyCity Hotel, a estrutura de suporte de uma escada rolante teve que ser ajustada e recalculada estruturalmente. O cliente da Dlubal, KONE Elevator, realizou uma análise abrangente dos elementos de suporte modificados.
Como análises convencionais não oferecem a precisão necessária para pontos de conexão críticos, decidiu-se pelo uso de elementos de volume no RFEM. Eles possibilitam uma análise de detalhe local com precisão significativamente maior. O RFEM suporta modelagem combinada com elementos de barra, superfície e volume, permitindo que tanto a estrutura completa quanto os nós altamente detalhados sejam calculados em um único pacote de software.
Para modelar aberturas complexas, foi utilizado o tipo de corpo de volume especial "Furo", permitindo que operações booleanas fossem rápidas e eficientemente implementadas. A malha de elementos finitos foi gerada automaticamente, enquanto refinamentos adicionais em nós e linhas garantem precisão ideal em áreas críticas.

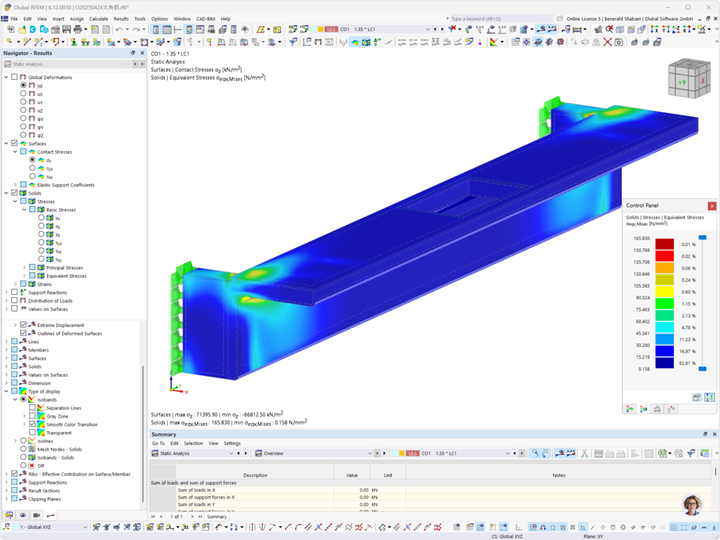

Após o cálculo, as tensões dos elementos de volume foram avaliadas com a ajuda do Add-On de Análise de Tensão-Deformação para garantir que a razão de tensão do aço atende aos requisitos.
Citação do cliente da Dlubal: "Este projeto demonstra de forma impressionante a aplicabilidade do software Dlubal na área de planejamento estrutural de escadas rolantes. Com o RFEM, não só a estrutura completa pode ser projetada, como também os nós de conexão detalhados podem ser analisados e verificados."
| Local | SkyCity Hotel 72 Victoria Street West Auckland Central Auckland 1010 Nova Zelândia |
| Planeamento de estruturas | KONE Elevators China |
| Cliente | SkyCity Hotel, Auckland |
