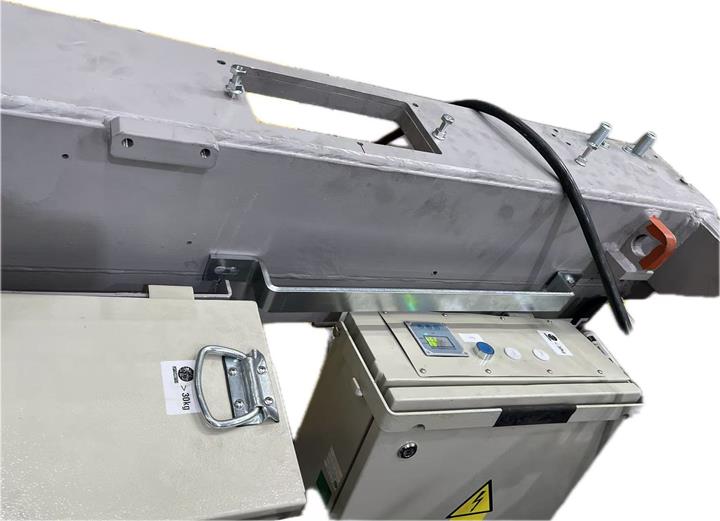

W ramach przebudowy hotelu SkyCity konstrukcja schodów ruchomych musiała zostać dostosowana konstrukcyjnie i ponownie zaprojektowana. Klient Dlubal, firma KONE Elevator, przeprowadziła kompleksową analizę zmodyfikowanych elementów nośnych.
Ponieważ tradycyjne analizy nie zapewniają wymaganej dokładności dla krytycznych punktów połączeń, zdecydowano się na użycie elementów bryłowych w RFEM. Umożliwiają one lokalną analizę szczegółową ze znacznie większą precyzją. RFEM wspiera przy tym łączone modelowanie z elementami prętowymi, powierzchniowymi i bryłowymi, dzięki czemu zarówno cała konstrukcja, jak i wysoce uszczegółowione węzły mogą być obliczane w jednym pakiecie oprogramowania.
Do modelowania skomplikowanych wnęk zastosowano specjalny typ bryły „Otwór”, który umożliwia szybkie i efektywne prowadzenie operatorów logicznych. Siatka elementów skończonych została wygenerowana automatycznie, podczas gdy dodatkowe uszczegółowienia węzłów i linii zapewniły optymalną dokładność w krytycznych obszarach.

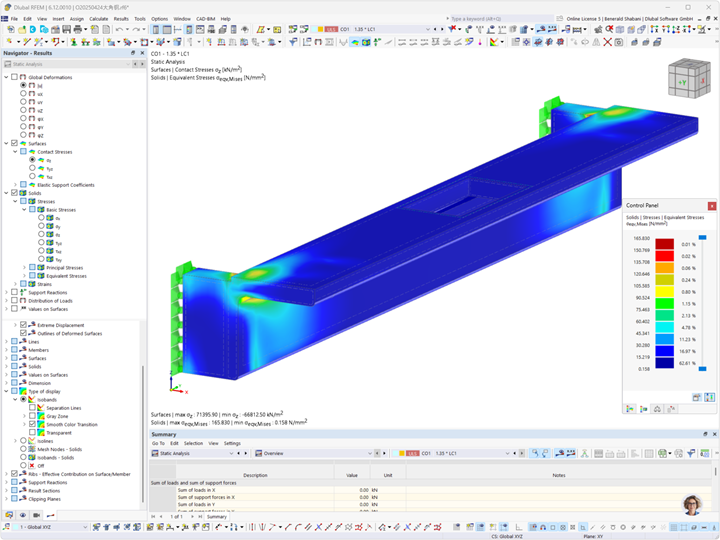

Po obliczeniach, za pomocą dodatku Analiza naprężeniowo-odkształceniowa, oceniono naprężenia elementów bryłowych, aby upewnić się, że współczynnik naprężeń stali odpowiada wymaganiom.
Cytat klienta Dlubal: „Ten projekt w imponujący sposób demonstruje zastosowanie oprogramowania Dlubal w projektowaniu konstrukcji schodów ruchomych. Dzięki RFEM można zaprojektować nie tylko całą konstrukcję, ale także analizować i weryfikować szczegółowe węzły połączeń.”
| Miejsce | Hotel SkyCity 72 Victoria Street West Auckland Central Auckland 1010 Nowa Zelandia |
| Projektowanie konstrukcji | KONE Elevators Chiny |
| Inwestor | Hotel SkyCity, Auckland |
