Dans le cadre d’une rénovation du SkyCity Hotel, la structure d’un escalier mécanique devait être adaptée et redimensionnée. KONE Elevator, client de Dlubal, a mené une analyse complète des éléments porteurs modifiés à cet effet.
Comme les analyses conventionnelles ne sont pas assez précises pour les points de connexion critiques, il a été décidé d’utiliser des éléments solides dans RFEM. Ceux-ci permettent une analyse locale détaillée avec une précision nettement supérieure. RFEM prend en charge une modélisation combinée avec des éléments de barre, de surface et de solide, ce qui permet de calculer à la fois l’ensemble de la structure et les nœuds hautement détaillés avec un seul logiciel.
La modélisation des ouvertures complexes a mobilisé le type de solide spécial « trou », permettant une mise en œuvre rapide et efficace des opérations booléennes. Le maillage à éléments finis a été généré automatiquement, tandis que des raffinements supplémentaires aux nœuds et aux lignes garantissent une précision optimale dans les zones critiques.

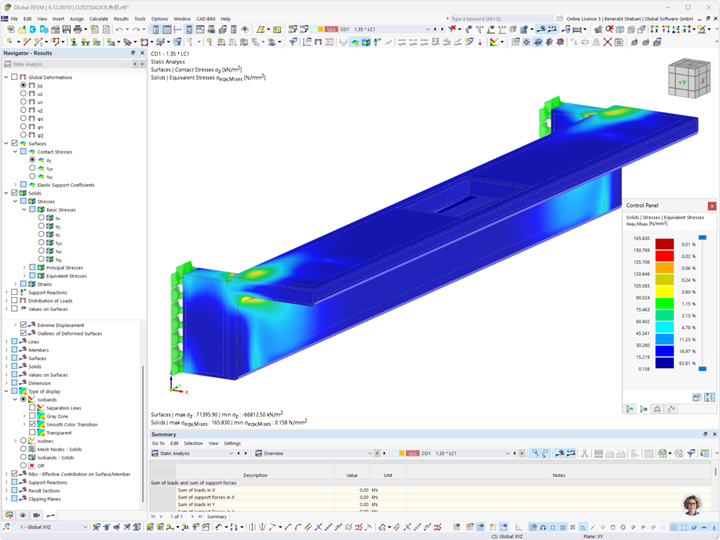

Après le calcul, les contraintes des solides ont été évaluées à l’aide du module complémentaire Analyse contrainte-déformation afin d’assurer que le rapport de contrainte de l’acier répond aux exigences.
Comme le dit le client de Dlubal : « Ce projet démontre de manière impressionnante la capacité des logiciels Dlubal pour calculer les structures d’escaliers roulant. RFEM a permis, non seulement de concevoir l’ensemble de la structure, mais aussi d'analyser et de vérifier les nœuds de connexion en détail »
| Localisation | SkyCity Hotel 72 Victoria Street West Auckland Central Auckland 1010 Nouvelle-Zélande |
| Ingénierie des structures | KONE Elevators China |
| Maître d’ouvrage | SkyCity Hotel, Auckland |
