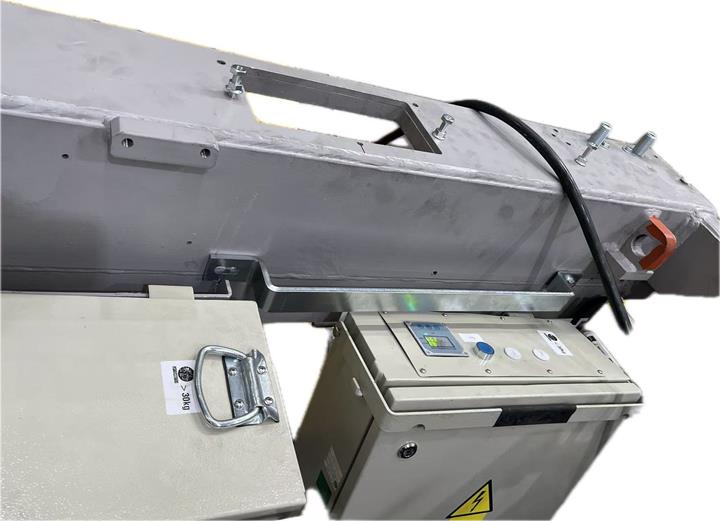

Nell'ambito di una ristrutturazione dell'hotel SkyCity, la struttura portante di una scala mobile è stata modificata e ridimensionata. Il cliente Dlubal, KONE Elevator, ha condotto un'analisi completa degli elementi portanti modificati.
Poiché le analisi convenzionali non offrono la precisione richiesta per i punti di connessione critici, è stato deciso di utilizzare elementi di volume in RFEM. Questi permettono un'analisi dettagliata locale con una precisione significativamente maggiore. RFEM supporta una modellazione combinata con elementi barra, superficie e volume, in modo che sia la struttura globale sia i nodi altamente dettagliati possano essere calcolati in un unico pacchetto software.
Per modellare rientranze complesse, è stato utilizzato il tipo di corpo volumetrico speciale "Foro", attraverso il quale le operazioni booleane possono essere eseguite in modo rapido ed efficiente. La rete di elementi finiti è stata generata automaticamente, mentre perfezionamenti aggiuntivi su nodi e linee assicurano una precisione ottimale nelle aree critiche.

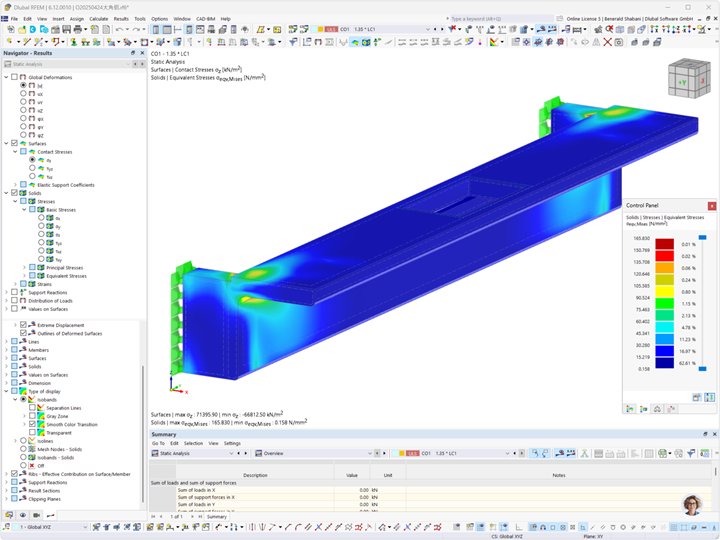

Dopo il calcolo, grazie al componente aggiuntivo Analisi tensioni-deformazioni, le tensioni degli elementi di volume sono state valutate per garantire che il rapporto di tensione dell'acciaio soddisfi i requisiti.
Citazione del cliente Dlubal: 'Questo progetto dimostra in modo impressionante l'applicabilità del software Dlubal nel campo della progettazione strutturale delle scale mobili. Con RFEM, non è solo possibile progettare l'intera struttura, ma anche analizzare e verificare i nodi di collegamento dettagliati.'
| Posizione | SkyCity Hotel 72 Victoria Street West Auckland Central Auckland 1010 Nuova Zelanda |
| Ingegneria delle strutture | Ascensori KONE Cina |
| Proprietario dell’edificio | Hotel SkyCity, Auckland |
