Im Rahmen eines Umbaus im SkyCity Hotel musste das Tragwerk einer Rolltreppe konstruktiv angepasst und neu bemessen werden. Der Dlubal-Kunde KONE Elevator führte hierzu eine umfassende Analyse der geänderten Tragelemente durch.

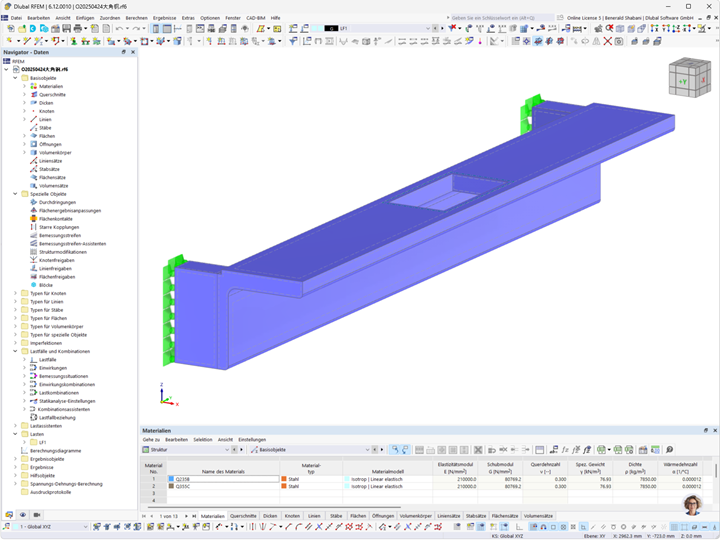

Da herkömmliche Analysen die erforderliche Genauigkeit für kritische Verbindungsstellen nicht bieten, wurde sich für den Einsatz von Volumenelementen in RFEM entschieden. Diese ermöglichen eine lokale Detailanalyse mit deutlich höherer Präzision. RFEM unterstützt dabei eine kombinierte Modellierung mit Stab-, Flächen- und Volumenelementen, sodass sowohl die Gesamtstruktur als auch die hochdetaillierten Knoten in einem einzigen Softwarepaket berechnet werden können.
Für das Modellieren komplexer Aussparungen kam der spezielle Volumenkörpertyp „Loch“ zum Einsatz, wodurch Boolesche Operationen schnell und effizient umgesetzt werden konnten. Das Finite-Elemente-Netz wurde automatisch generiert, während zusätzliche Verfeinerungen an Knoten und Linien für eine optimale Genauigkeit in kritischen Bereichen sorgen.

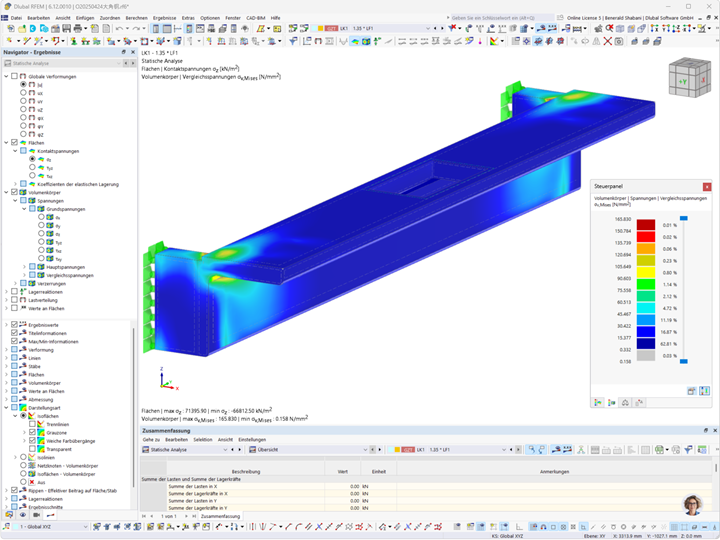

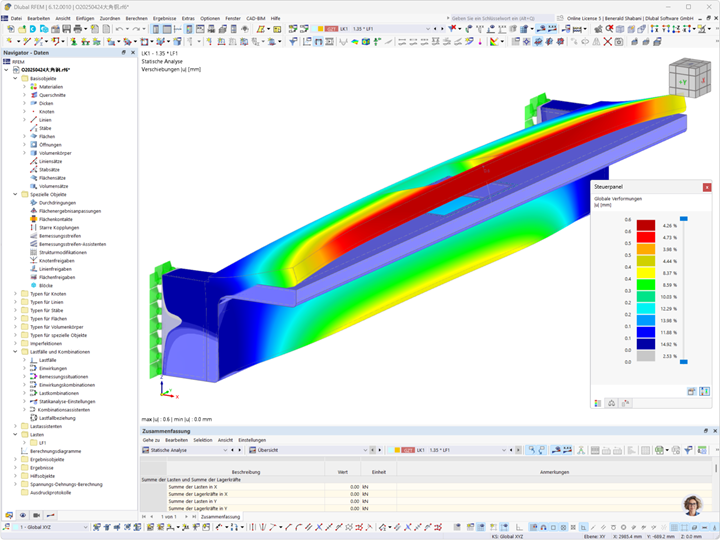

Nach der Berechnung wurden, mit Hilfe des Add Ons Spannungs-Dehnungs-Analyse, die Spannungen der Volumenelemente ausgewertet um sicherzustellen, dass das Stahlspannungsverhältnis den Anforderungen entspricht.
Zitat des Dlubal-Kunden: 'Dieses Projekt demonstriert eindrucksvoll die Anwendbarkeit der Dlubal-Software im Bereich der Tragwerksplanung von Rolltreppen. Mit RFEM lässt sich nicht nur die Gesamtstruktur entwerfen, sondern auch die detaillierten Verbindungsknoten analysieren und überprüfen.'
| Ort | SkyCity Hotel 72 Victoria Street West Auckland Central Auckland 1010 Neuseeland |
| Tragwerksplanung | KONE Elevators China |
| Bauherr | SkyCity Hotel, Auckland |
