V rámci přestavby v hotelu SkyCity musela být nosná konstrukce eskalátoru konstruktivně upravena a nově posouzena. Náš zákazník KONE Elevator provedl za tímto účelem rozsáhlou analýzu upravených nosných prvků.
Protože běžné analýzy neposkytují požadovanou přesnost pro kritická místa spojů, bylo rozhodnuto použít tělesa v programu RFEM. Ta umožňují provést lokální detailní analýzu s podstatně vyšší přesností. RFEM přitom podporuje modelování smíšených konstrukcí z prutů, ploch i těles, takže lze v jediném softwarovém balíčku spočítat jak celou konstrukci, tak detailně uzly.
Pro modelování otvorů se použil speciální typ tělesa „Otvor“, kdy lze rychle a efektivně provádět Booleovské operace. Automaticky byla vygenerována síť konečných prvků, přičemž její zjemnění na uzlech a liniích zajišťuje optimální přesnost v kritických oblastech.

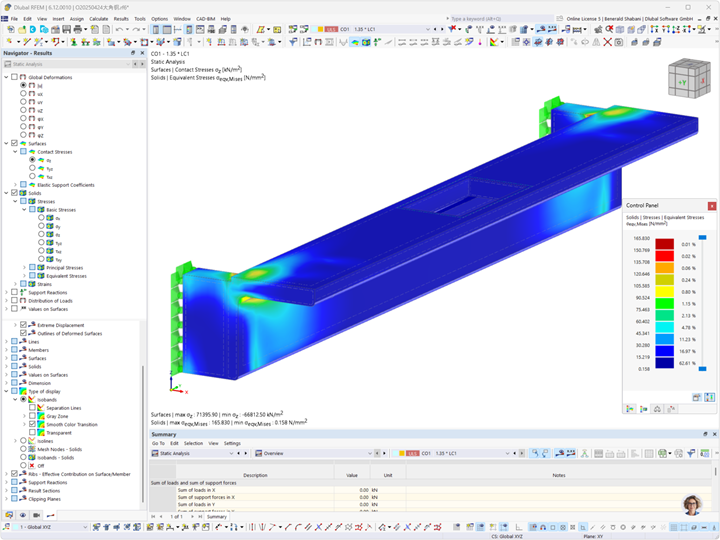

Po výpočtu se s využitím addonů Analýza napětí-přetvoření vyhodnotila napětí na tělesech, aby poměr napětí v ocelových prvcích odpovídal požadavkům.
Citujeme našeho zákazníka: 'Tento projekt působivě dokládá možnosti použití softwaru Dlubal v oblasti návrhu konstrukcí eskalátorů. Program RFEM umožňuje navrhnout nejen celou konstrukci, ale také detailně analyzovat a prověřit spojovací uzly.'
| Místo | SkyCity Hotel 72 Victoria Street West Auckland Central Auckland 1010 Nový Zéland |
| Statická analýza | KONE Elevators China |
| Investor | Hotel SkyCity, Auckland |
