Subestructura de escaleras mecánicas en Hotel SkyCity de Auckland, Nueva Zelanda

Como parte de una remodelación en el SkyCity Hotel, la estructura de soporte de una escalera mecánica se tuvo que ajustar estructuralmente y recalcular. El cliente de Dlubal, KONE Elevator, realizó un análisis exhaustivo de los elementos estructurales modificados.

Dado que los análisis convencionales no ofrecen la precisión necesaria para los puntos de conexión críticos, se decidió utilizar elementos de sólidos en RFEM. Estos permiten un análisis detallado local con una precisión significativamente mayor. RFEM admite una modelización combinada con elementos de barras, superficies y sólidos, de modo que tanto la estructura completa como los nudos altamente detallados se pueden calcular en un solo paquete de software.

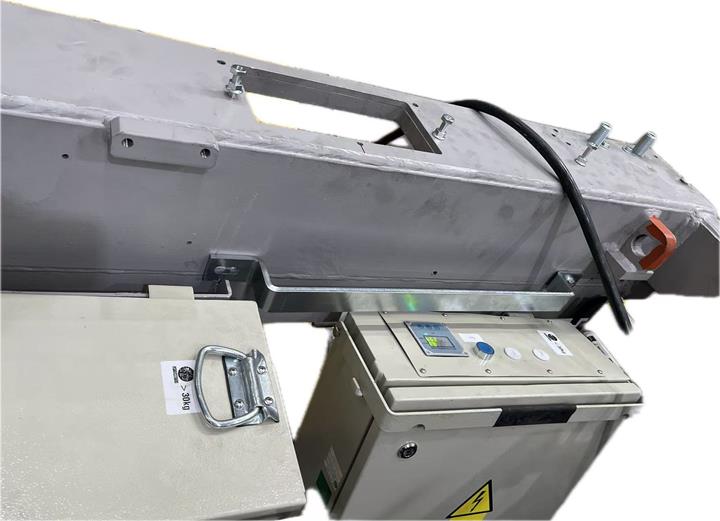

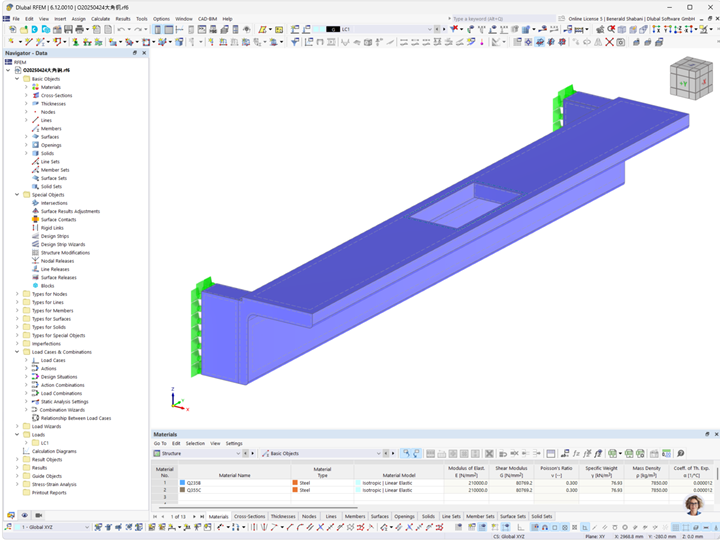

Para modelar recortes complejos, se utilizó el tipo de cuerpo de volumen especial "agujero", lo que permitió realizar operaciones booleanas de manera rápida y eficiente. La malla de elementos finitos se generó automáticamente, mientras que los refinamientos adicionales en nudos y líneas aseguraron una precisión óptima en áreas críticas.

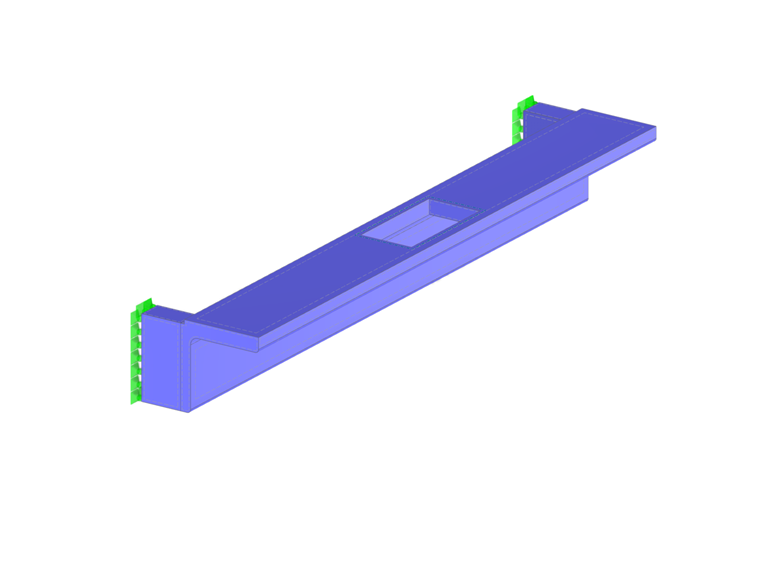

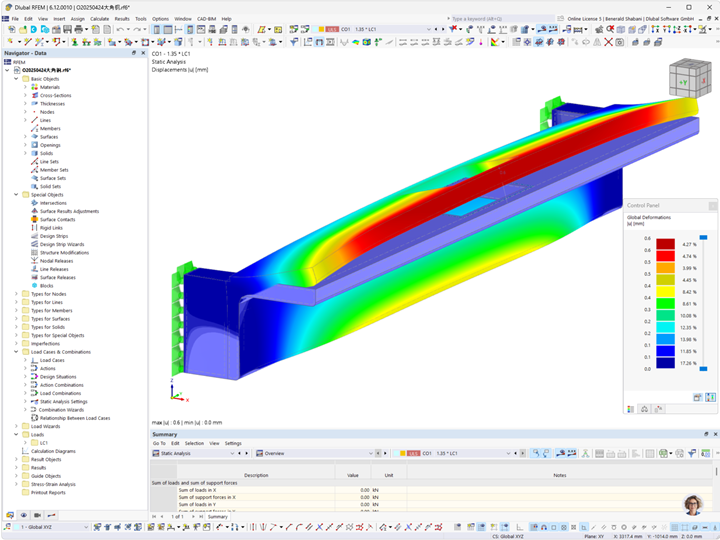

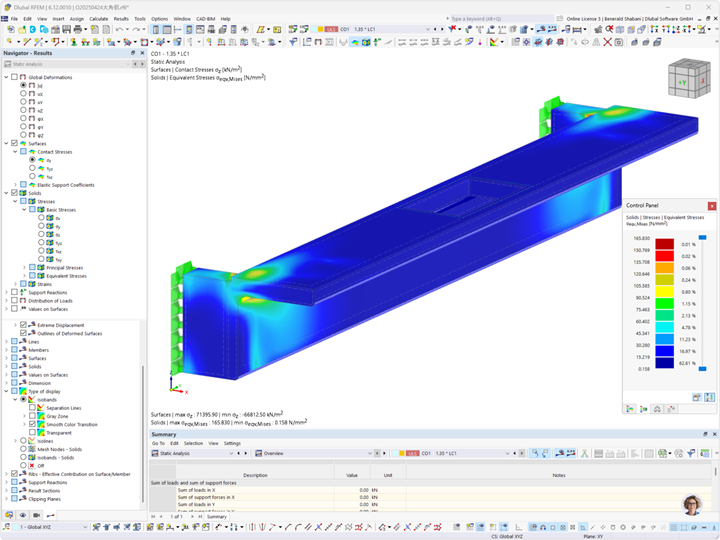

Después del cálculo, con la ayuda del complemento Análisis tensión-deformación, se evaluaron las tensiones de los elementos de volumen para asegurar que la relación de tensión del acero cumpliera con los requisitos.

Cita del cliente de Dlubal: “Este proyecto demuestra de manera impresionante la aplicabilidad del software de Dlubal en el campo del diseño estructural de escaleras mecánicas. Con RFEM no solo se puede diseñar la estructura completa, sino también analizar y verificar los nudos de conexión detallados.”
