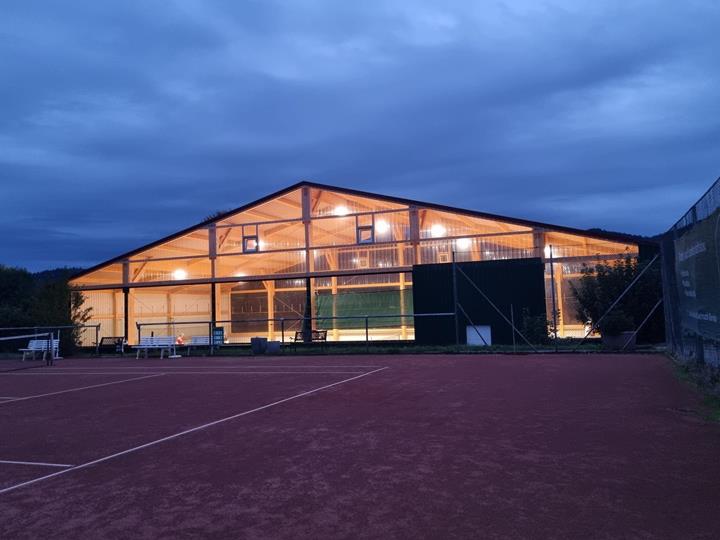

Pavilhão de ténis em Fürth (Odenwald), Alemanha

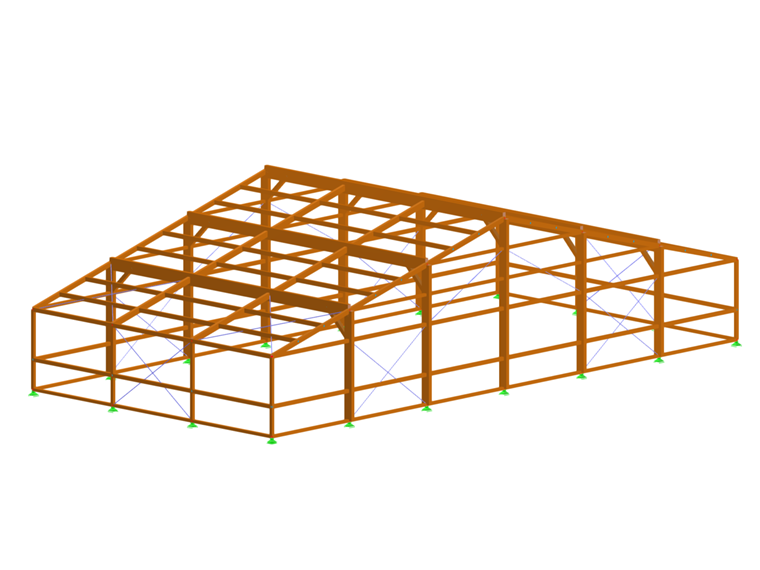

O cliente da Dlubal, GRELLA Hochbau GmbH, calculou a estrutura de madeira constituída por barras e chapas de capitel de microestacas como um modelo de superfícies no RFEM.

Estrutura

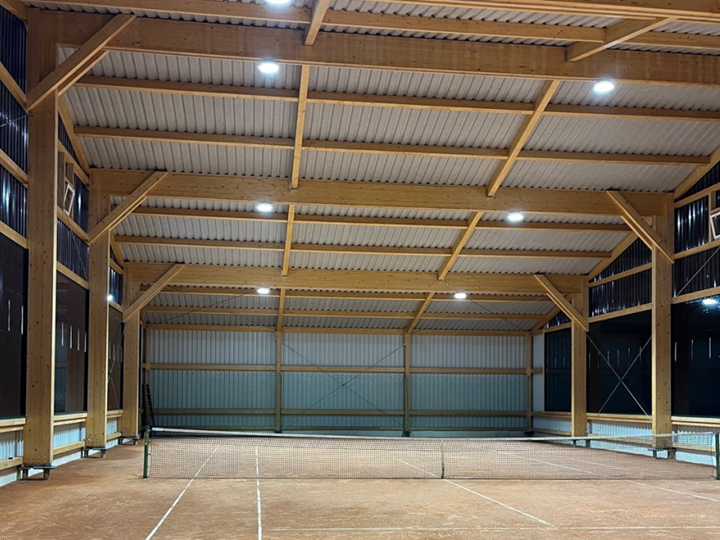

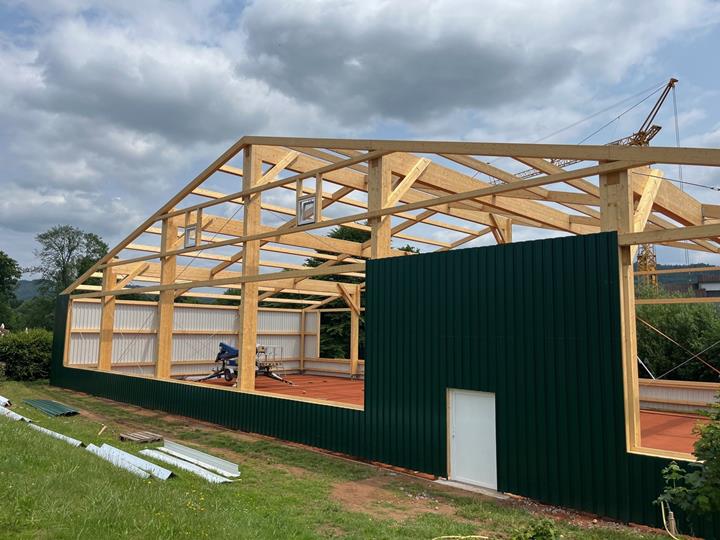

O pavilhão de ténis tem as dimensões máximas de aproximadamente 36,0 m x 18,0 m e uma altura de aproximadamente 9,4 m. Foi construído utilizando uma estrutura de madeira convencional. A transmissão de cargas verticais ocorre através das madres, das vigas secundárias e das treliças para os pilares de madeira até às microestacas aparafusadas. Os pórticos de madeira asseguram o reforço longitudinal do pavilhão, ao passo que o reforço transversal é assegurado pelas diagonais de aço.

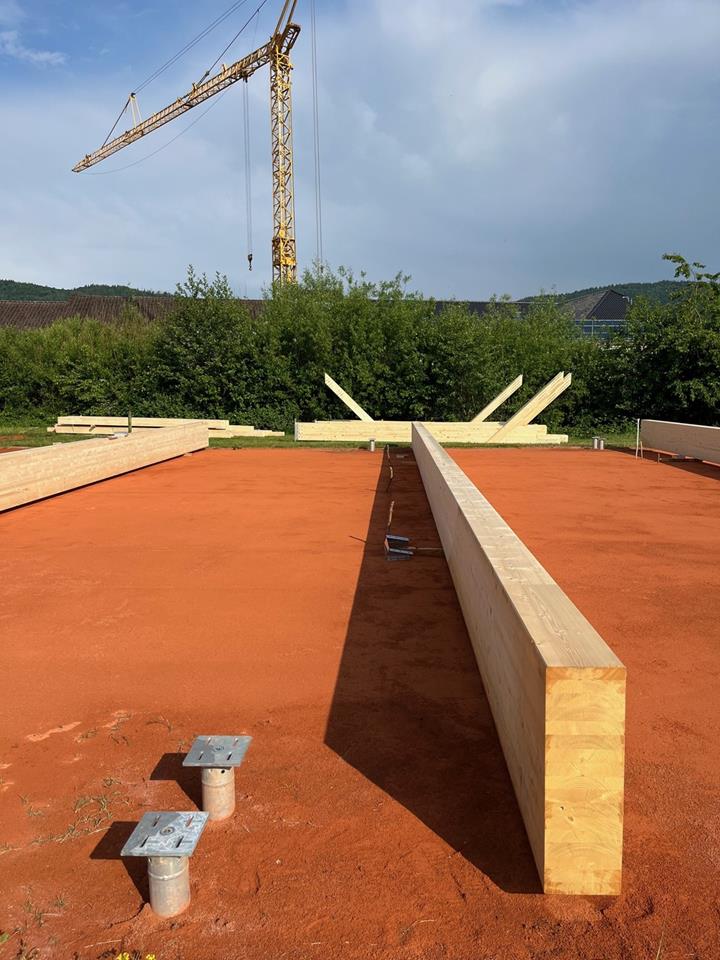

A fundação de microestacas aparafusadas simplificou significativamente a construção, pois não foram necessárias grandes obras de terraplenagem. As microestacas aparafusadas são estacas de deslocamento compostas conforme a norma DIN EN 12699, feitas de aço galvanizado a fogo, parcialmente com rosca de parafuso como fundação profunda extensível. Esta acaba por ser uma solução muito eficaz e simples, especialmente em construções leves, construções modulares ou solos com baixa capacidade de carga.
