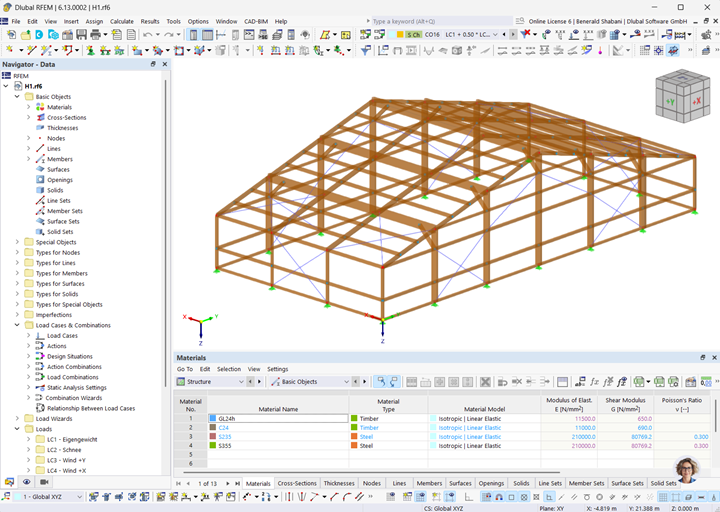

El cliente de Dlubal, GRELLA Hochbau GmbH, calculó la estructura de madera compuesta por barras y el encepado de los pilotes como un modelo de superficies en RFEM.
La estructura

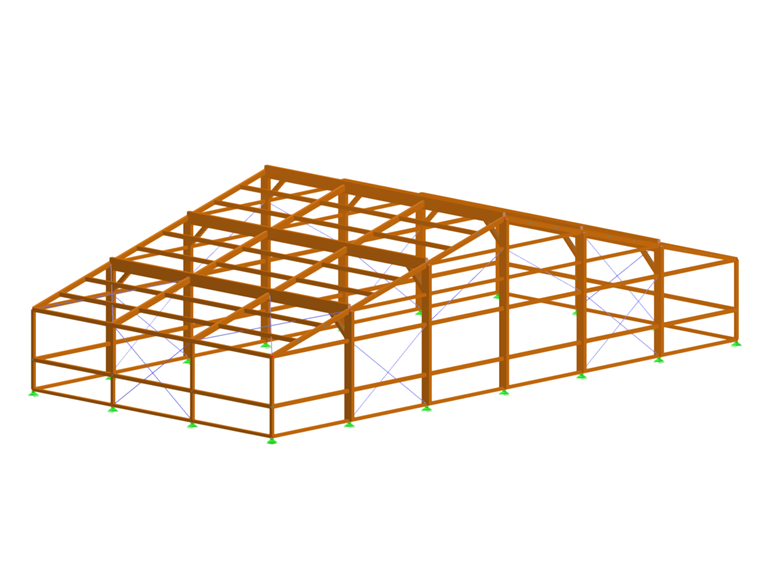

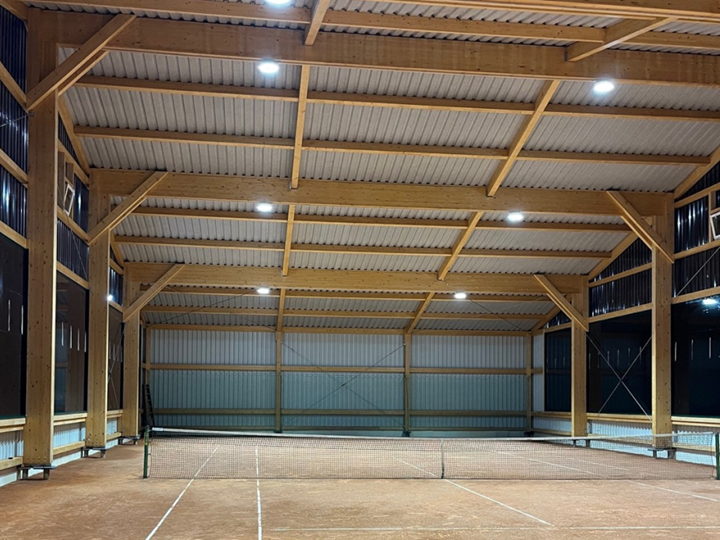

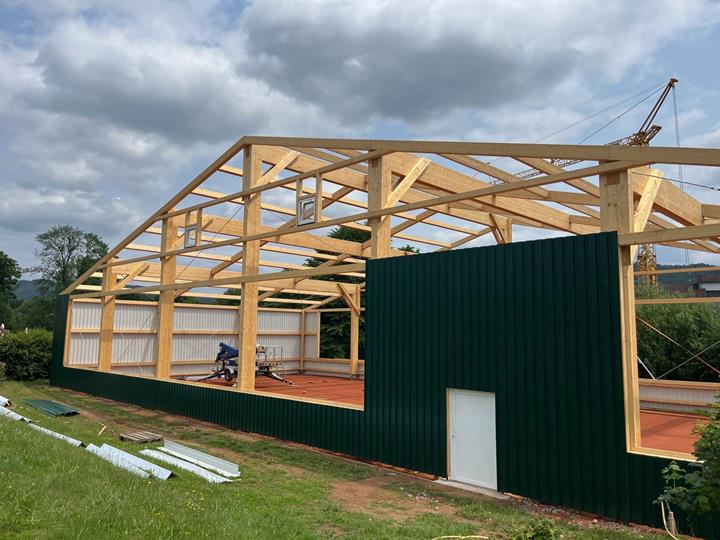

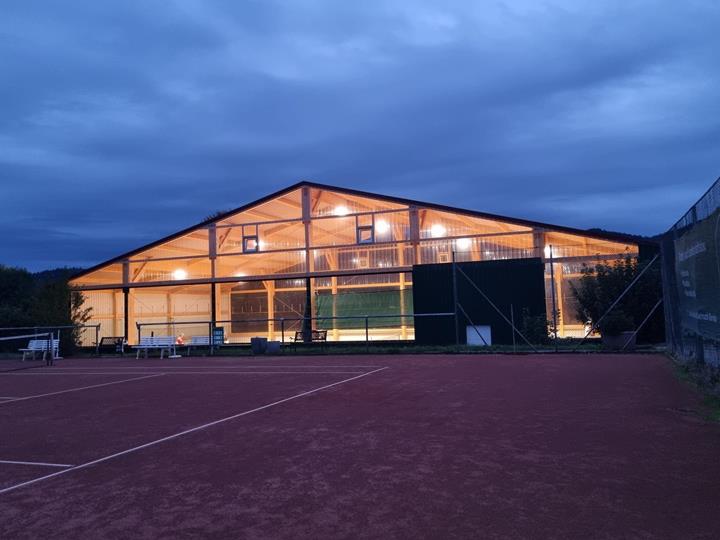

La pista de tenis tiene unas dimensiones máximas de aproximadamente 36 m x 18 m y una altura de aproximadamente 9,4 m. Fue construida en un sistema convencional de construcción en madera. La transmisión de cargas verticales se realiza a través de correas, vigas secundarias y cerchas sobre los pilares de madera hacia los micropilotes atornillados. Los pórticos de madera en la dirección longitudinal y los arriostramientos diagonales de acero en la dirección transversal aseguran el arriostramiento del pabellón.

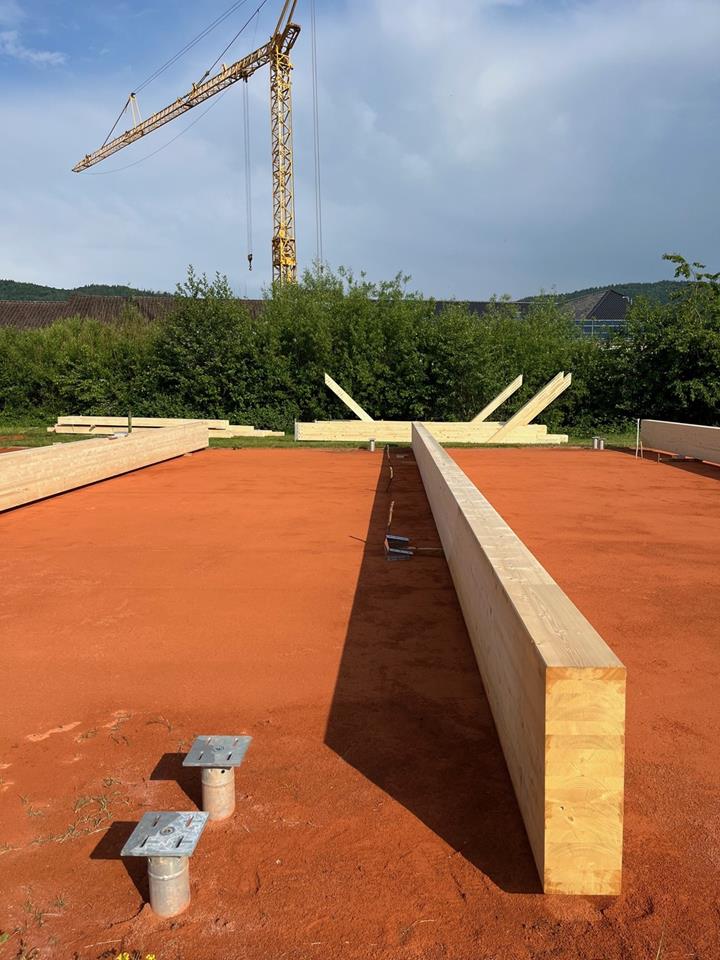

La cimentación con micropilotes atornillados simplificó considerablemente la construcción, ya que no se requerían trabajos de tierra pesados. Este tipo de micropilotes son pilotes de desplazamiento mixtos según la DIN EN 12699 de acero galvanizado en caliente, parcialmente con hélices como cimentaciones profundas extensibles. Ofrecen una solución muy eficaz y sencilla, especialmente en estructuras ligeras, edificios prefabricados o en suelos poco resistentes.
| Lugar | Krumbacher Str. 33 64658 Fürth/Odw
Alemania |
| Contratista / Arquitecto | Bob Club Fürth e.V. Tennis-Bob-Gymnastik Krumbacher Straße 35 64658 Fürth, Alemania |
| Planificación estructural | GRELLA Hochbau GmbH |
| Fabricante de micropilotes | Johann Hahn Metallbau GmbH hahnmetallbau.de |
| Instalación de micro pilotes atornillados | Cimentaciones atornilladas Strauss GmbH & CO. KG www.schraubfundamente-strauss.de |
