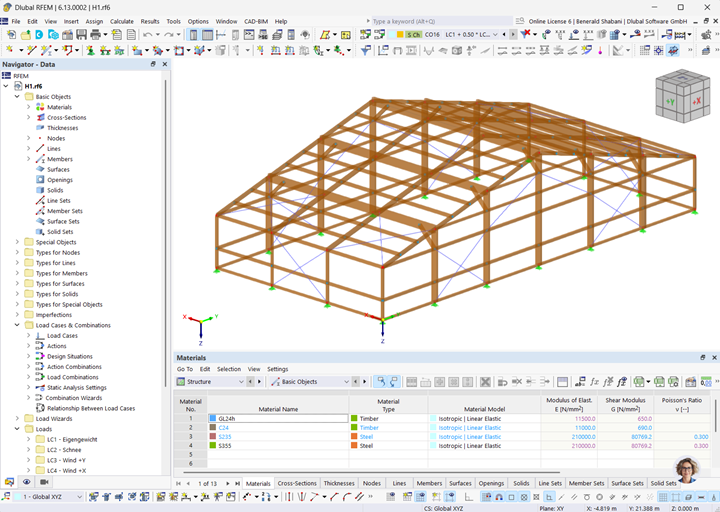

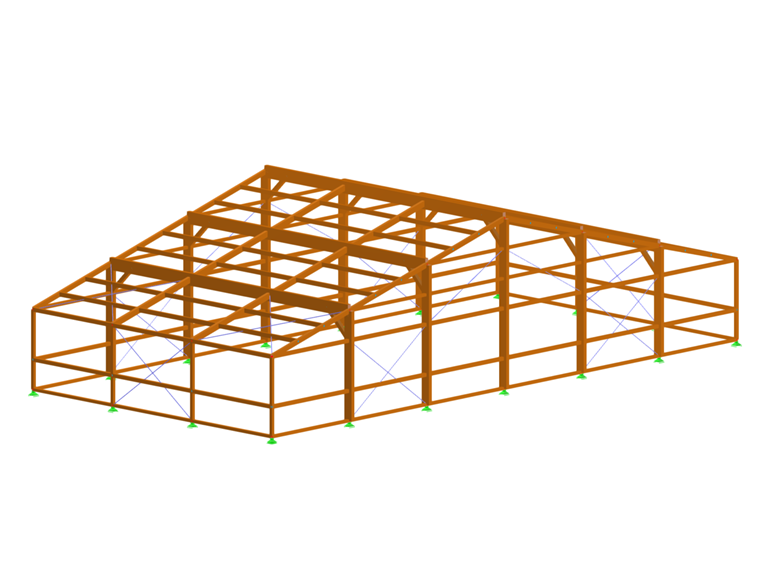

Náš zákazník, společnost GRELLA Hochbau GmbH vypočítala dřevěnou konstrukci z prutů a také roznášecí desku pilot jako plošný model v programu RFEM.
Konstrukce

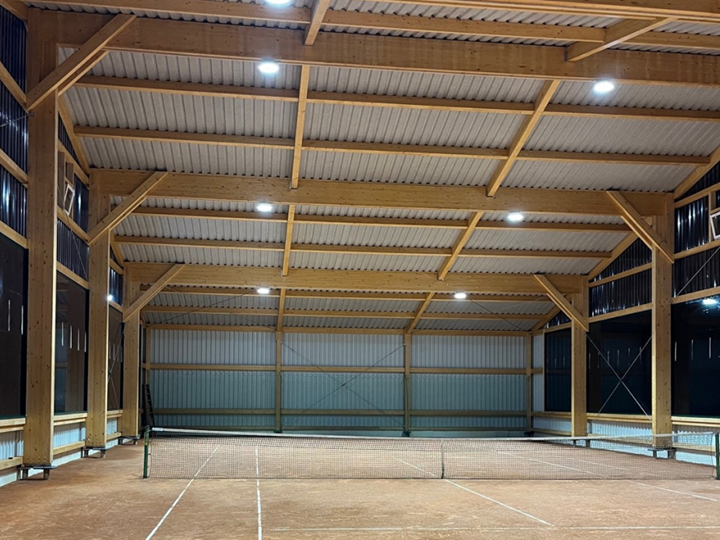

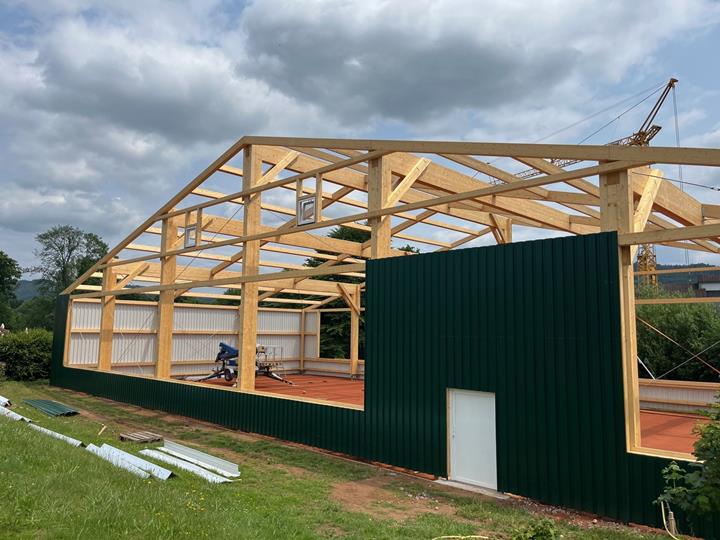

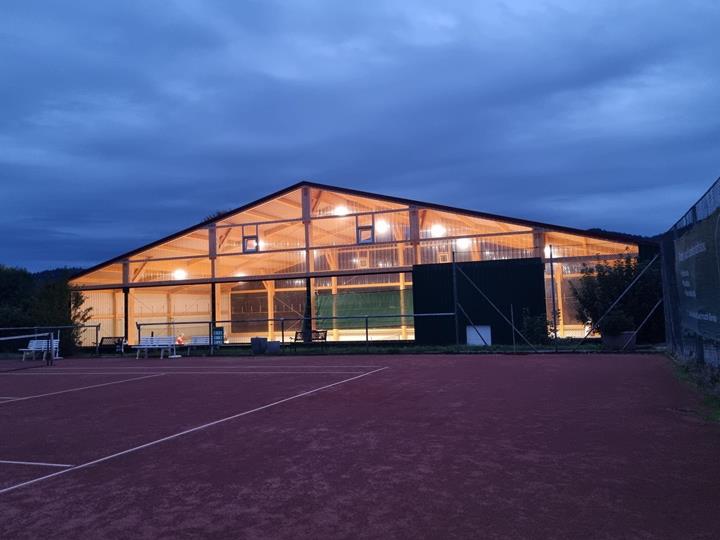

Tenisová hala dosahuje maximálních rozměrů přibližně 36,0 m x 18,0 m a výšky asi 9,4 m. Při její výstavbě byly zvoleny konvenční technologie pro dřevostavby. Zatížení přenášejí ve svislém směru vaznice, vedlejší nosníky a vazníky na dřevěné sloupy a dále na závitové mikropiloty. Vyztužení haly v podélném směru zajišťují dřevěné rámy a v příčném směru diagonální ocelová ztužidla.

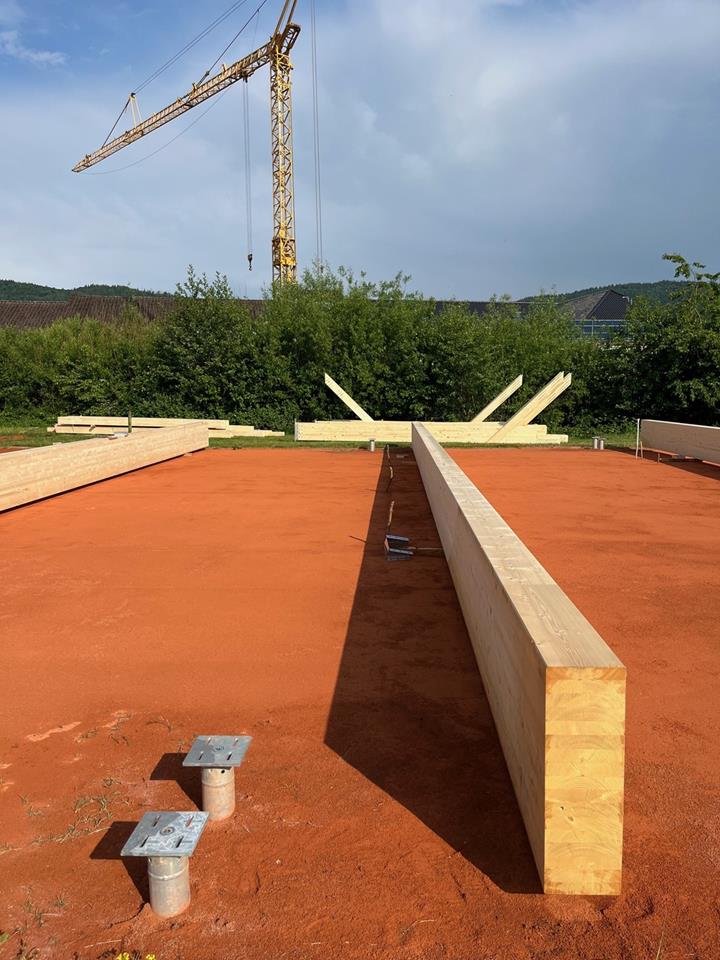

Založení na závitových mikropilotách významně stavbu zjednodušilo, protože tak odpadla nutnost provést těžké zemní práce. V případě použitých mikropilot se jedná o kompozitní roztlačované piloty podle DIN EN 12699 ze žárově zinkované oceli s průběžným závitem pro hlubinné založení s nastavitelnou délkou. Představují velmi efektivní a jednoduché řešení především pro lehké konstrukce, modulární stavby nebo podloží s nízkou únosností.
| Místo | Krumbacher Straße 33 64658 Fürth/Odw |
| Investor / Architekt | Bob-Club Fürth e.V. Tenis-boby-gymnastika Krumbacher Straße 35 64658 Fürth |
| Statický výpočet | GRELLA Hochbau GmbH Statická kancelář grella-bau.de |
| Výrobce závitových mikropilot | Johann Hahn Metallbau GmbH |
| Montáž závitových mikropilot | Schraubfundamente Strauss GmbH & CO. KG www.schraubfundamente-strauss.de |
