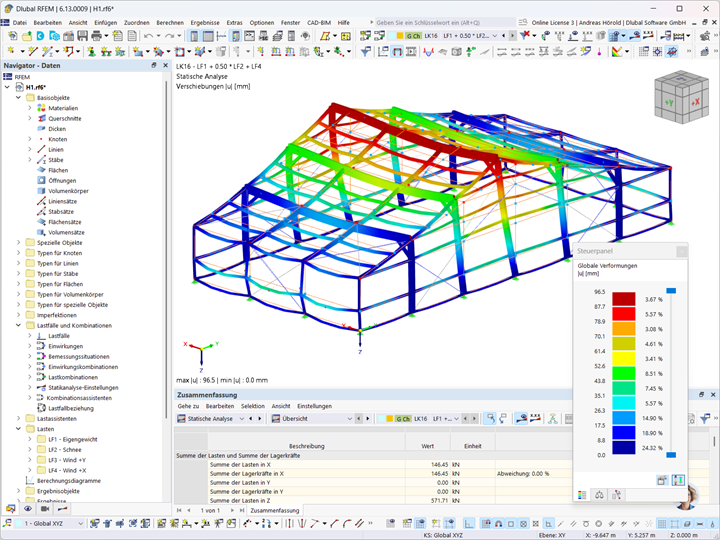

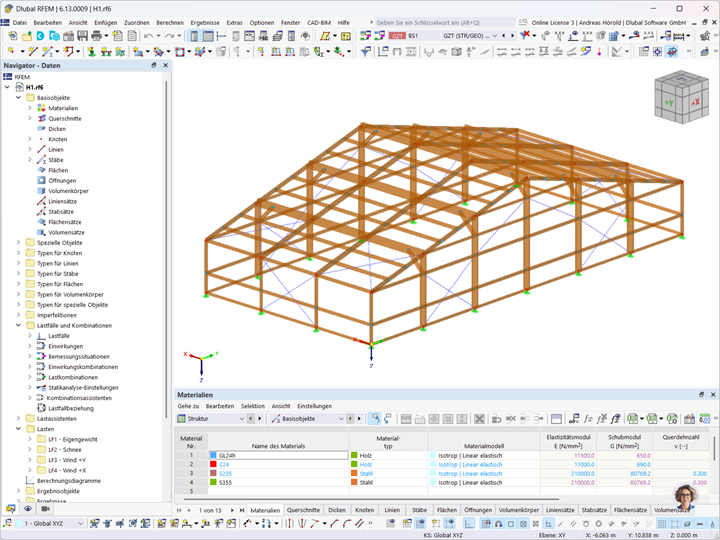

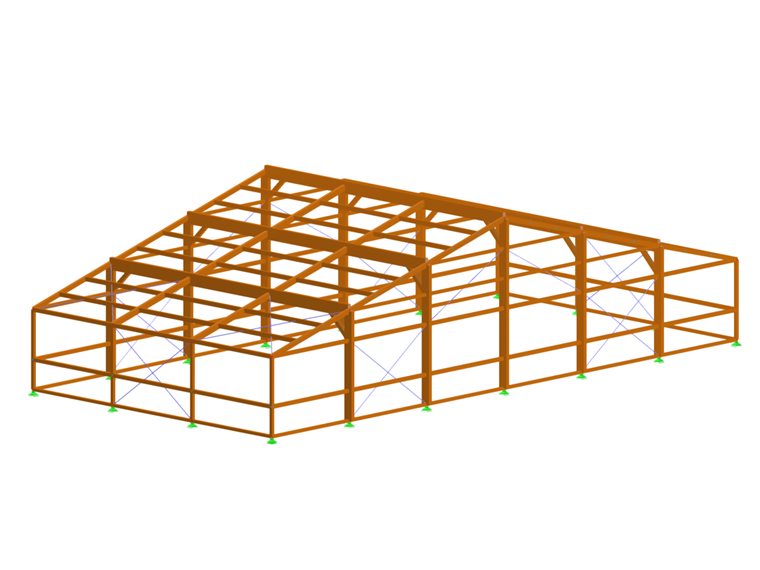

Der Dlubal-Kunde GRELLA Hochbau GmbH berechnete die Holzkonstruktion aus Stäben sowie die Pfahlkopfplatte als Flächenmodell in RFEM.
Konstruktion

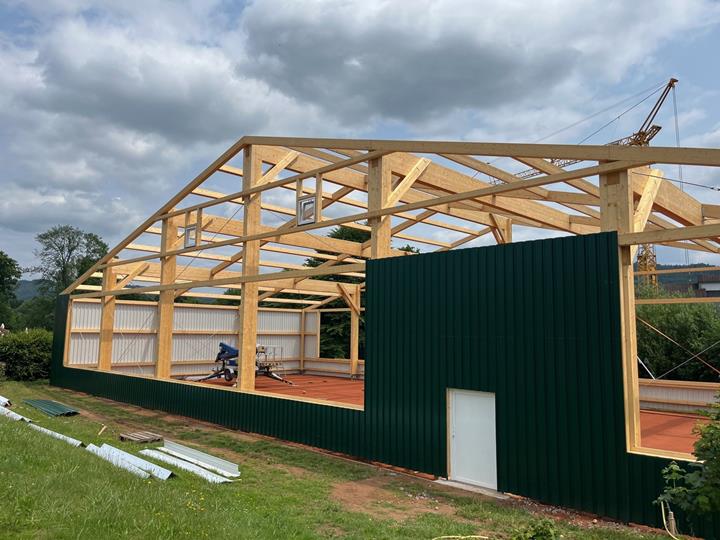

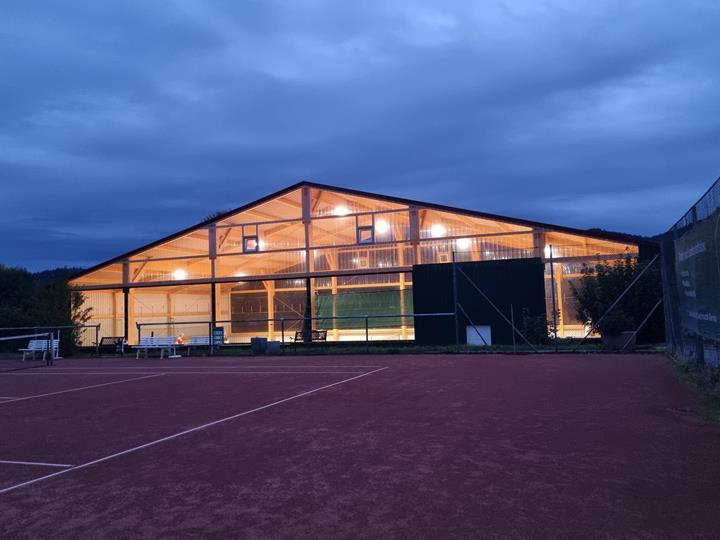

Die Tennishalle hat die maximalen Abmessungen von circa 36,0 m x 18,0 m und eine Höhe von circa 9,4 m. Sie wurde in konventioneller Holzbauweise errichtet. Die vertikale Lastabtragung erfolgt über Pfetten, Nebenträger und Binder auf die Holzstützen in die Mikroschraubpfähle. Für die Aussteifung der Halle in Längsrichtung sorgen die Holzrahmen und in Querrichtung die Diagonalverbände aus Stahl.

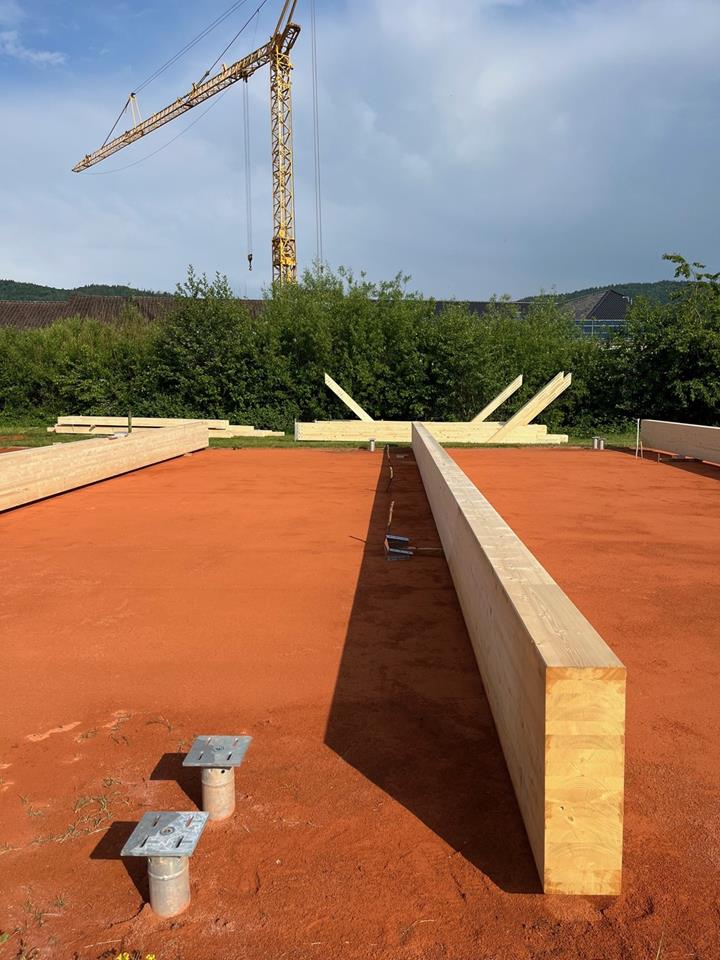

Die Gründung mittels Mikroschraubpfählen hat den Bau erheblich vereinfacht, da keine schweren Erdarbeiten notwendig waren. Bei Mikroschraubpfählen handelt es sich um zusammengesetzte Verdrängungspfähle gemäß DIN EN 12699 aus feuerverzinktem Stahl teilweise mit Schraubgängen als verlängerbare Tiefengründung. Sie sind eine sehr effektive und einfache Lösung, vor allem bei Leichtbauten, Modulbauten oder wenig tragfähigen Böden.
| Ort | Krumbacher Str. 33 64658 Fürth/Odw |
| Bauherr / Architekt | Bob-Club Fürth e.V. Tennis-Bob-Gymnastik Krumbacher Straße 35 64658 Fürth |
| Tragwerksplanung | GRELLA Hochbau GmbH Büro für Tragwerksplanung grella-bau.de |
| Hersteller Mikroschraubpfähle | Johann Hahn Metallbau GmbH hahnmetallbau.de |
| Montage Mikroschraubpfähle | Schraubfundamente Strauss GmbH & CO. KG www.schraubfundamente-strauss.de |
