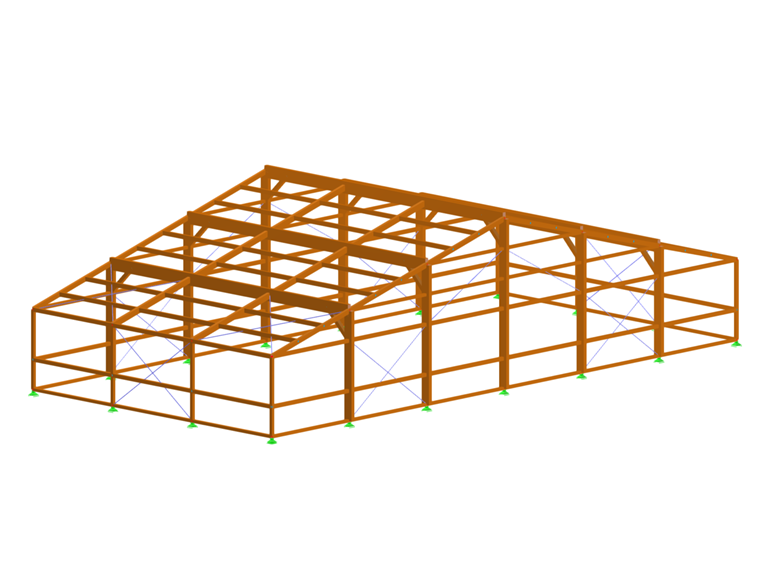

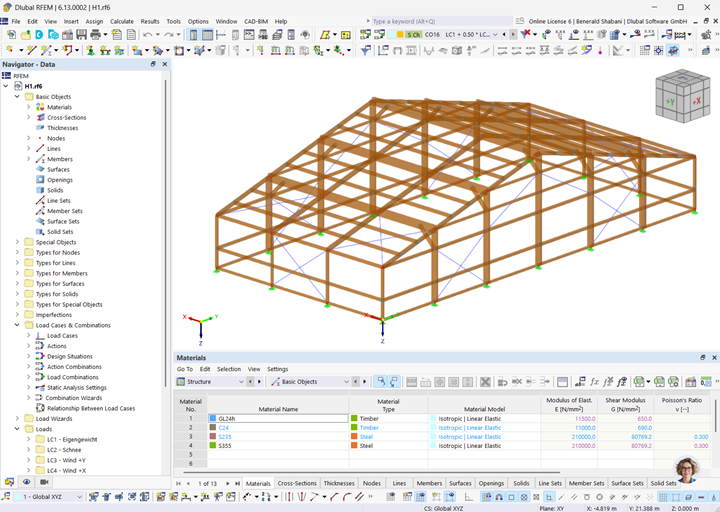

Klient Dlubal, firma GRELLA Hochbau GmbH, obliczył drewnianą konstrukcję z prętów oraz płytę i głowicach pali jako model powierzchniowy w RFEM.
Konstrukcja

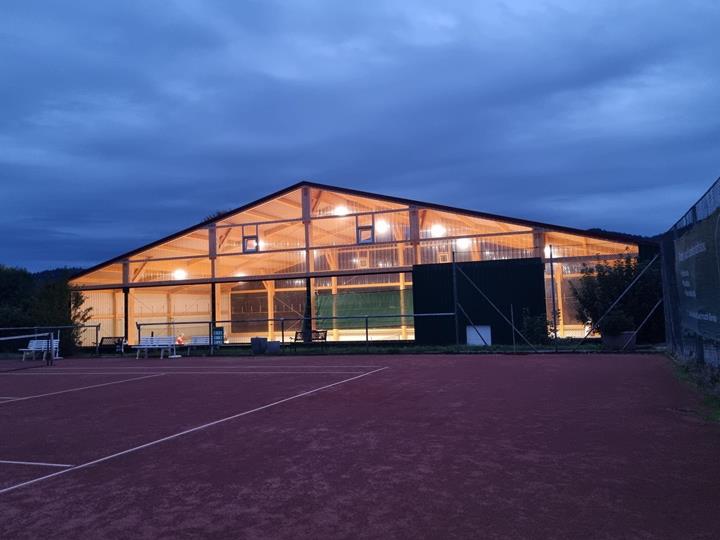

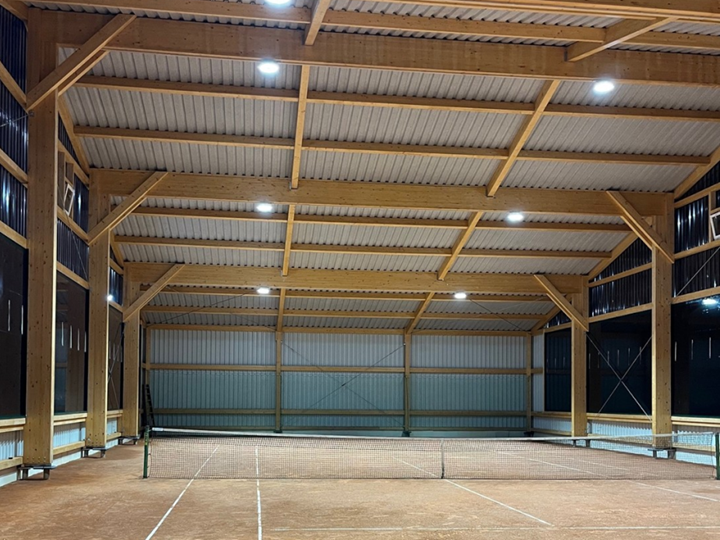

Maksymalne wymiary hali tenisowej wynoszą około 36,0 m x 18,0 m i wysokość około 9,4 m. Została zbudowana w tradycyjnej konstrukcji drewnianej. Pionowe przenoszenie obciążeń odbywa się przez płatwie, podciągi i wiązary na drewniane słupy do mikropali śrubowych. Do usztywnienia hali w kierunku podłużnym służą ramy drewniane, a w kierunku poprzecznym stężenia ukośne ze stali.

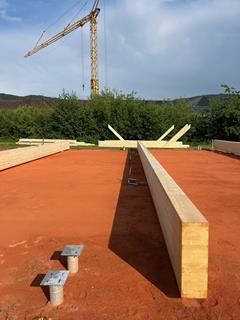

Fundamentowanie przy pomocy mikropali śrubowych znacznie uprościło budowę, ponieważ nie były potrzebne ciężkie roboty ziemne. Mikropale śrubowe to zespolone pala przesuwne zgodne z normą DIN EN 12699, wykonane z ocynkowanej ogniowo stali częściowo z gwintami, służące jako głębokie fundamenty z możliwością pogłębienia. Są one bardzo efektywnym i prostym rozwiązaniem, zwłaszcza w przypadku lekkich budowli, konstrukcji modułowych czy na gruntach o słabej nośności.
| Miejsce | Krumbacher Str. 33 64658 Fürth/Odw |
| Inwestor / Architekt | Klub bobslejowy Bob-Club Fürth e.V. Tenis-bob-gimnastyka Krumbacher Straße 35 64658 Fürth |
| Projektowanie konstrukcji | GRELLA Hochbau GmbH Biuro projektowania konstrukcji nośnych grella-bau.de |
| Producent mikrośrubowych pali | Johann Hahn Metallbau GmbH hahnmetallbau.de |
| Instalacja mikropali | Strauss GmbH & CO. KG www.schraubfundamente-strauss.de |
