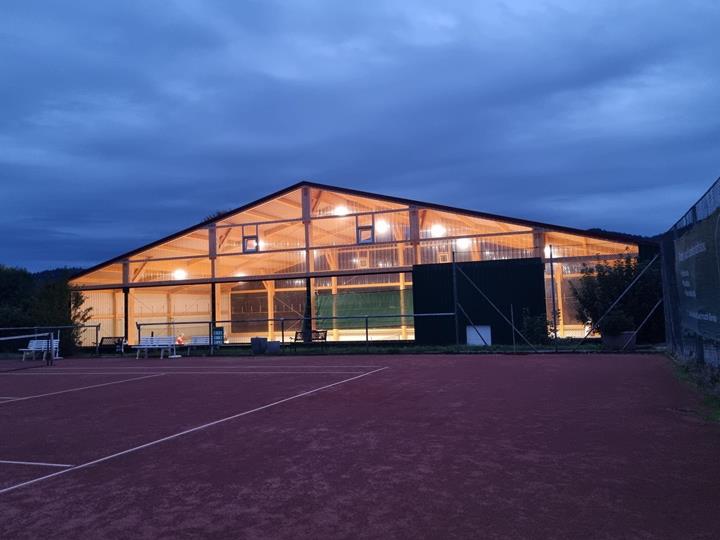

Palazzetto del tennis a Fürth (Odenwald), Germania

Il progetto riguarda la costruzione di una nuova struttura sopra un campo da tennis esistente. Il palazzetto in legno lamellare incollato ha una campata di 18 metri ed è stato fondato su micropali a vite.

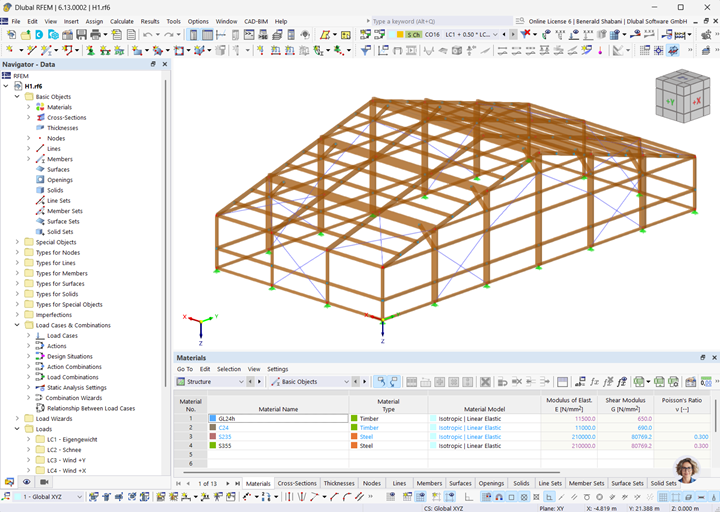

Il cliente Dlubal GRELLA Hochbau GmbH ha calcolato in RFEM la struttura in legno, composta da aste, e il plinto sulla testa dei pali come modello a superfici.

‘’’Struttura’’’

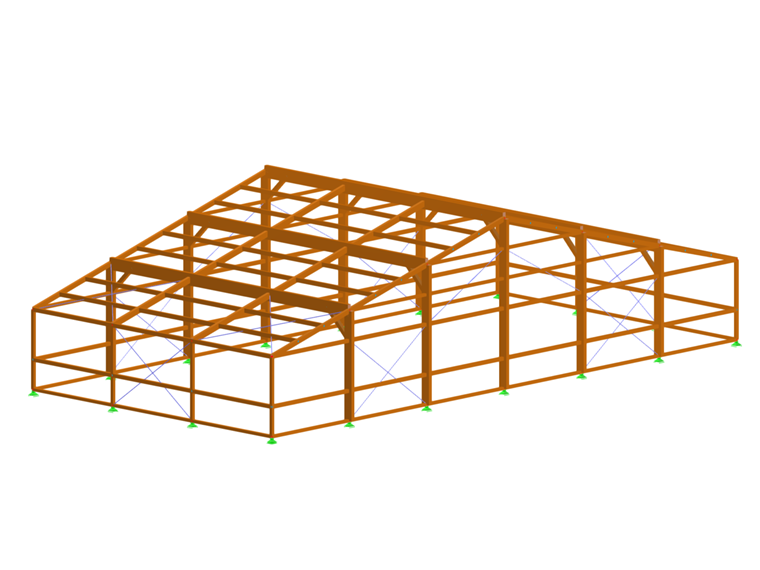

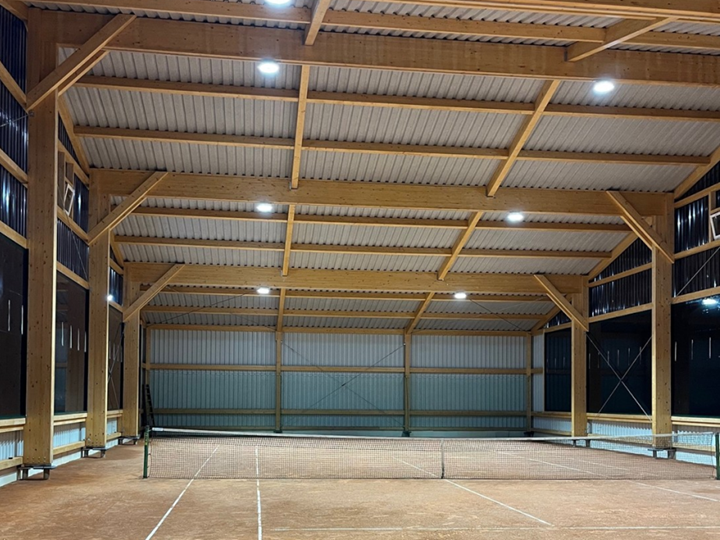

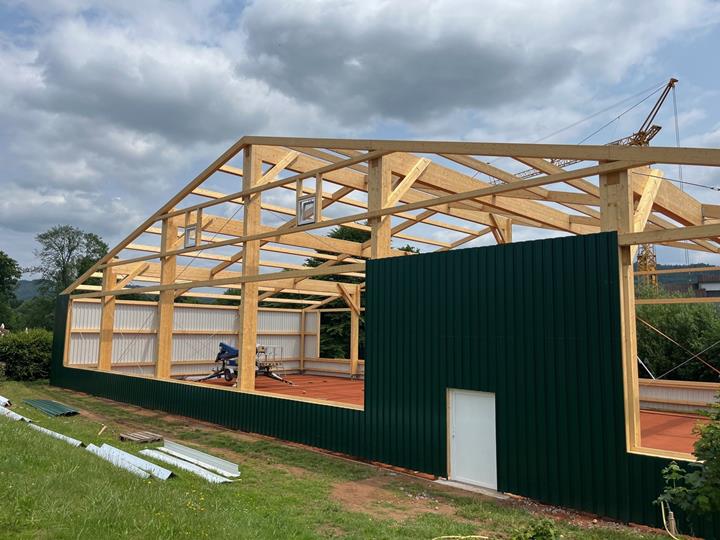

Il palazzetto del tennis ha dimensioni massime di circa 36,0 m x 18,0 m (118 ft x 59 ft) e un’altezza di circa 9,4 m (31 ft). È stato costruito con una struttura in legno tradizionale. I carichi verticali vengono trasmessi da arcarecci, travi secondarie e capriate ai pilastri in legno e da questi ai micropali a vite. L’irrigidimento del palazzetto in direzione longitudinale è garantito dai telai in legno, in direzione trasversale dai controventi diagonali in acciaio.

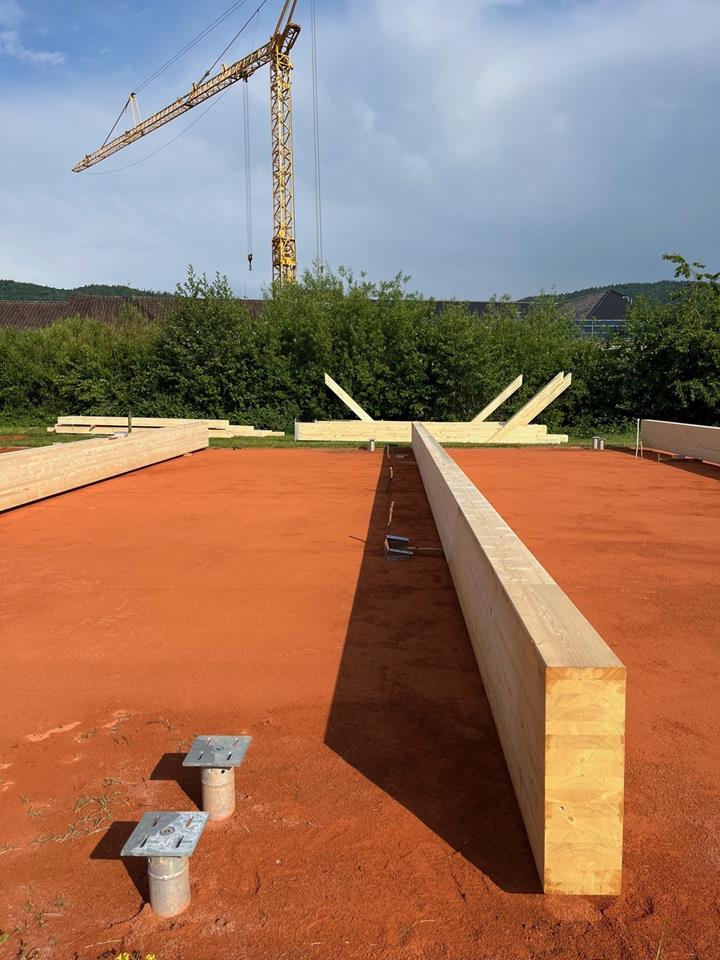

La fondazione su micropali a vite ha semplificato notevolmente la costruzione, poiché non sono stati necessari pesanti lavori di scavo. I micropali a vite sono pali compositi a spostamento secondo la norma DIN EN 12699, in acciaio zincato a caldo, in parte filettati, e fungono da fondazione profonda prolungabile. Sono una soluzione molto efficace e semplice, soprattutto per costruzioni leggere, edifici modulari o terreni poco portanti.

Posizione Krumbacher Str. 33
64658 Fürth/Odw
Committente / Architetto
Progetto strutturale
Produttore di Microeliche
Installazione di micro traliccio a vite


Specifiche del progetto

Dati modello

Numero di nodi 140
Numero di linee 203
Numero di aste 183
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 4
Nr. di combinazioni di carico 16
Nr. di combinazioni di risultati 0
Peso totale 21,065 t
Dimensioni (metriche) 18.000 x 9.370 x 36.000 m
Dimensioni (imperiali) 59.06 x 30.74 x 118.11 feet
