Fürth (Odenwald) 网球馆

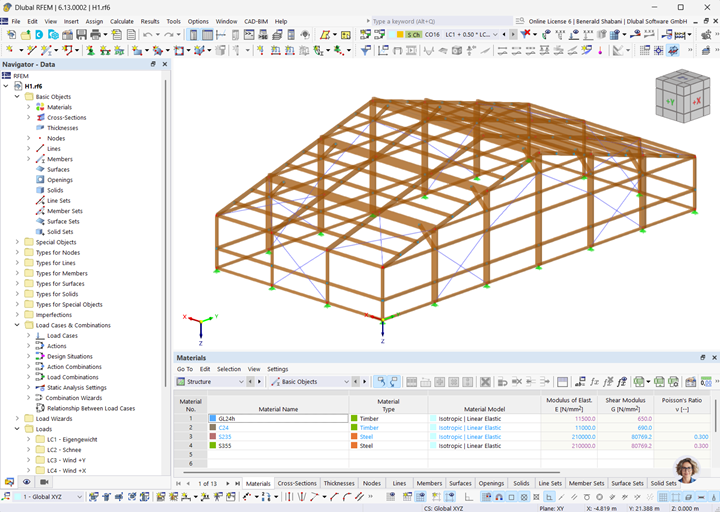

Dlubal 客户 GRELLA Hochbau GmbH 使用 RFEM 计算了木杆结构和桩头板的面模型。

结构

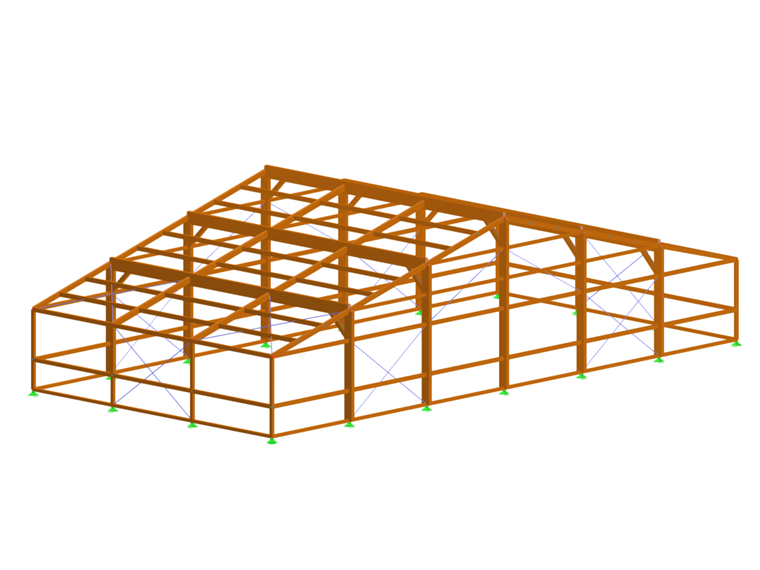

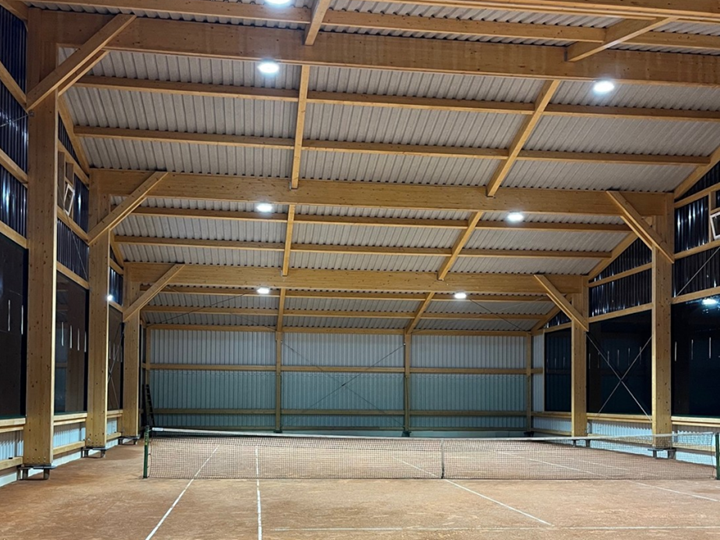

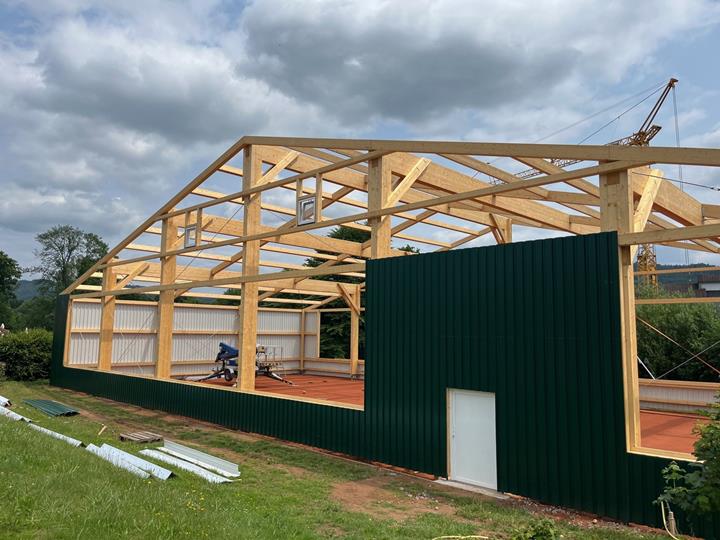

网球馆的最大尺寸约为 36.0 m x 18.0 m，高约 9.4 m。它采用传统的木结构建造。垂直荷载通过檩条、副梁和支架传递到木柱上的微螺旋桩。大厅沿纵向的刚度由木框架提供，而沿横向的刚度则由钢制对角支撑提供。

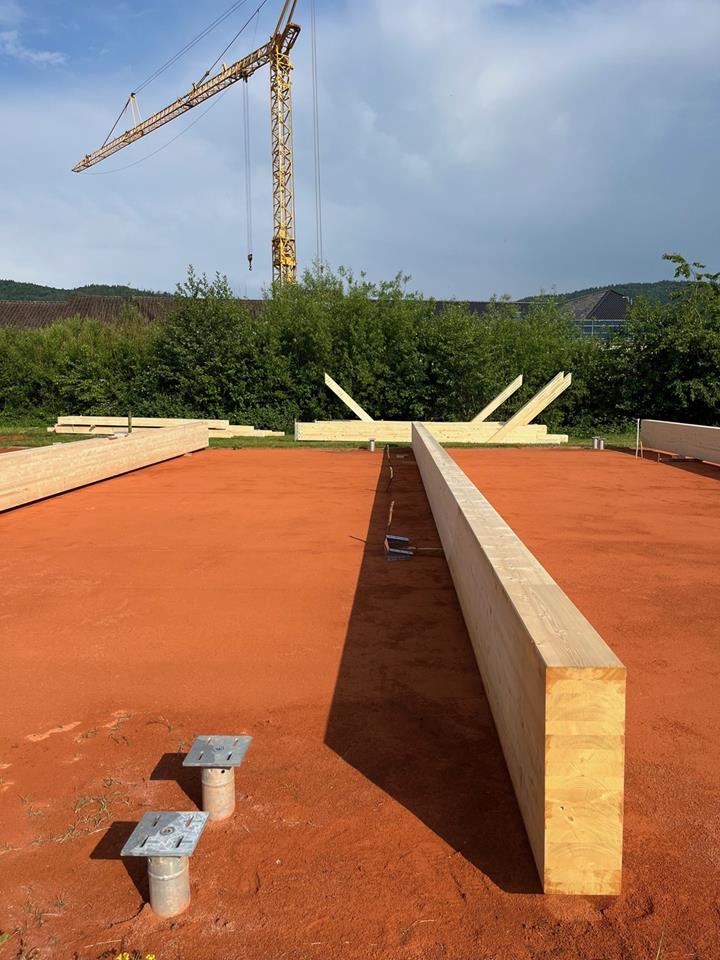

通过微螺旋桩的基础大大简化了施工，因为不需要进行繁重的土方工程。微螺旋桩是根据 DIN EN 12699 标准由热镀锌钢制成的复合型置换桩，部分带有螺旋纹，用作可延长的深基础。它们是一种非常有效且简单的解决方案，尤其适用于轻型建筑、模块化建筑或承载力较低的地基。
