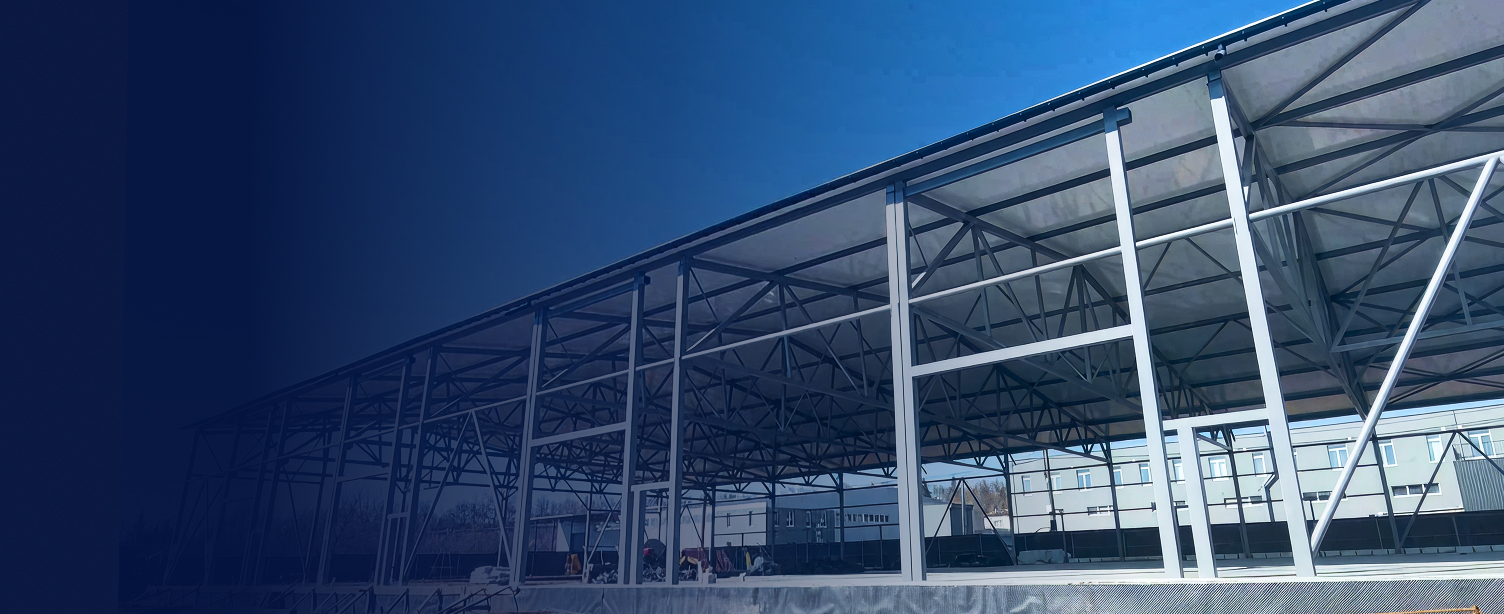

Centro logístico com vão livre de 39 metros num solo difícil na Ucrânia

RFEM 6 como ponte entre a geotecnia e o planeamento estrutural

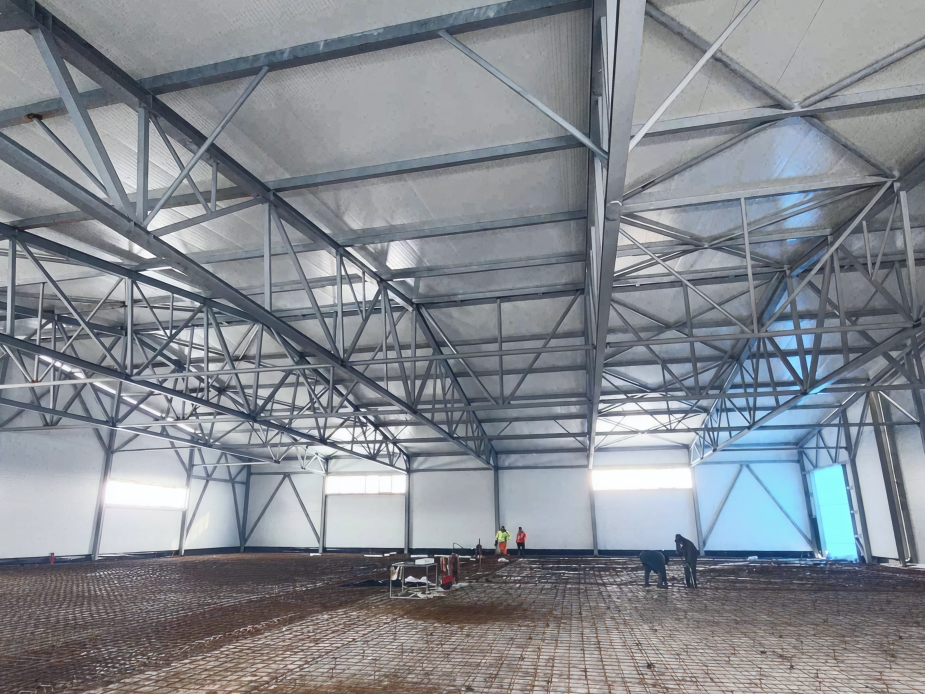

A vantagem decisiva neste projeto não foi apenas o facto de ser possível realizar os cálculos geotécnicos e estruturais — foi o facto de ambos poderem ser realizados no mesmo modelo, ao mesmo tempo. O RFEM 6 permitiu a Sergiy observar simultaneamente os assentamentos da fundação e as deformações da superestrutura, de modo que a interação entre o comportamento do solo e a resposta do aço estivesse sempre visível.

Isto é importante porque os dois sistemas não são independentes: a deformação do solo influencia o desempenho da laje de fundação, o que por sua vez afeta as forças nos pilares e nas treliças acima. Se estas análises forem realizadas em programas de software diferentes e os resultados forem posteriormente comparados manualmente, podem surgir erros e atrasos. Um modelo unificado elimina esse risco.

Após a construção, a precisão do modelo foi confirmada no local. Os assentamentos medidos e as larguras das fissuras na fundação mantiveram-se dentro dos limites calculados — uma validação direta da análise geotécnica e da análise das fases de construção realizadas no RFEM 6.

Ligações de aço e rede de segurança da integração

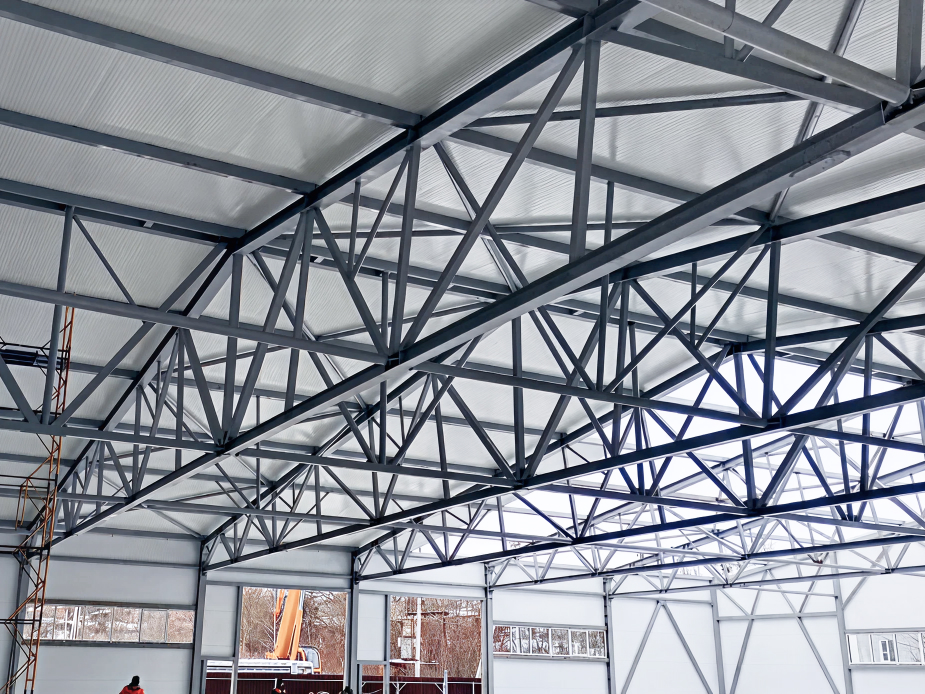

A estrutura de aço — pilares, treliças de 39 metros, madres e contraventamentos — contém um grande número de ligações. Sergiy concluiu o dimensionamento dos elementos de aço sem problemas, mas, ao passar à verificação das ligações individuais utilizando o módulo Ligações de aço, constatou que várias ligações apresentavam relações de cálculo superiores a 1,0.

Esta descoberta obrigou a uma reformulação da treliça de contraventamento vertical antes de regressar às verificações das ligações. O projeto corrigido foi aprovado. O aspeto fundamental aqui foi este problema ter sido identificado no software antes de se tornar um problema no estaleiro — o que resultou do facto de os módulos Dimensionamento de aço e Ligações de aço funcionarem como um conjunto integrado dentro de um modelo e não como ferramentas separadas e independentes.

A utilização do módulo é muito conveniente, não requerendo funções adicionais.

Os resultados dos cálculos são apresentados numa interface acessível e amigável.

Sergiy Umanskiy PPVP KARKAS

Funções importantes: rigidez das ligações e otimização da secção transversal

Duas funções avançadas que refinaram a precisão do modelo e permitiram aproveitar ao máximo a capacidade disponível da secção transversal

• Rigidez das ligações integrada: outra vantagem técnica resultou do facto de o RFEM 6 transferir automaticamente a rigidez inicial calculada de cada ligação para o modelo estrutural global. Uma vez que a rigidez da ligação influencia diretamente as deformações e os esforços internos em toda a estrutura, este ciclo de retroalimentação entre a análise da ligação e a análise do sistema melhorou a precisão dos resultados globais.

• Dimensionamento plástico avançado: tensões mais suaves, melhores resultados: para as secções HE 240-I, utilizadas nos pilares e no banzo superior das treliças, foi aplicada a opção "Dimensionamento plástico avançado". Em comparação direta com o dimensionamento elástico linear, a diferença foi significativa: a abordagem elástica resultou em picos de tensão nas ligações dos banzos, enquanto a abordagem plástica produziu um diagrama de tensão suave e contínuo ao longo de todo o comprimento do banzo. Os valores de tensão plástica não só foram mais baixos e eficientes, como também refletiram fisicamente melhor o comportamento real da estrutura.
