Módulo adicional para o RFEM 5
RF-CUTTING-PATTERN

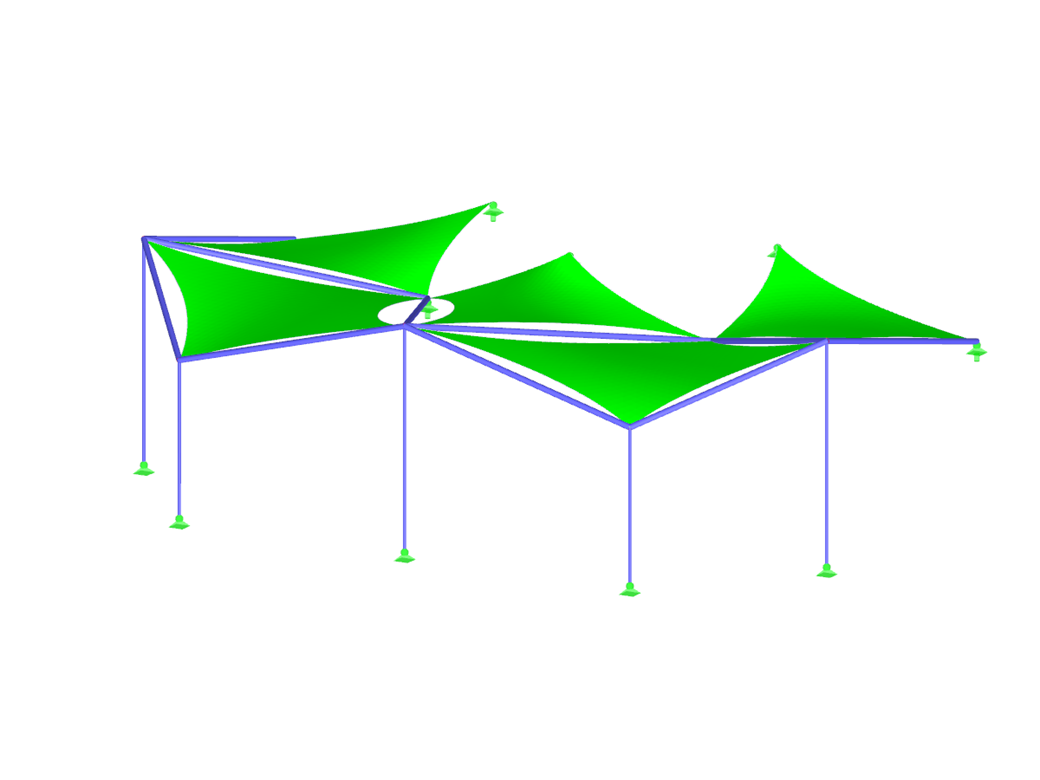

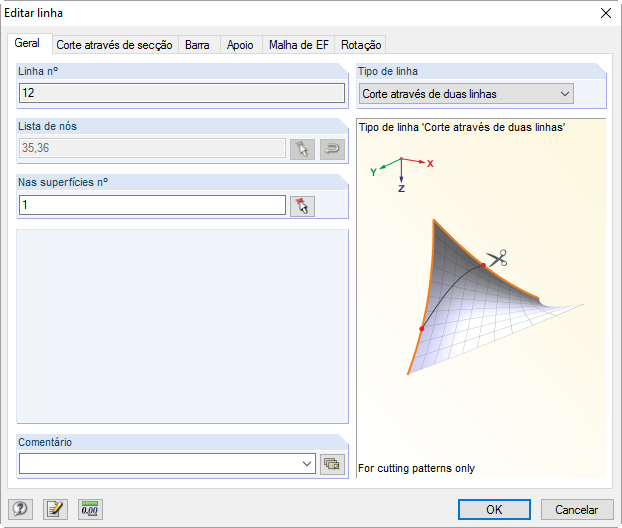

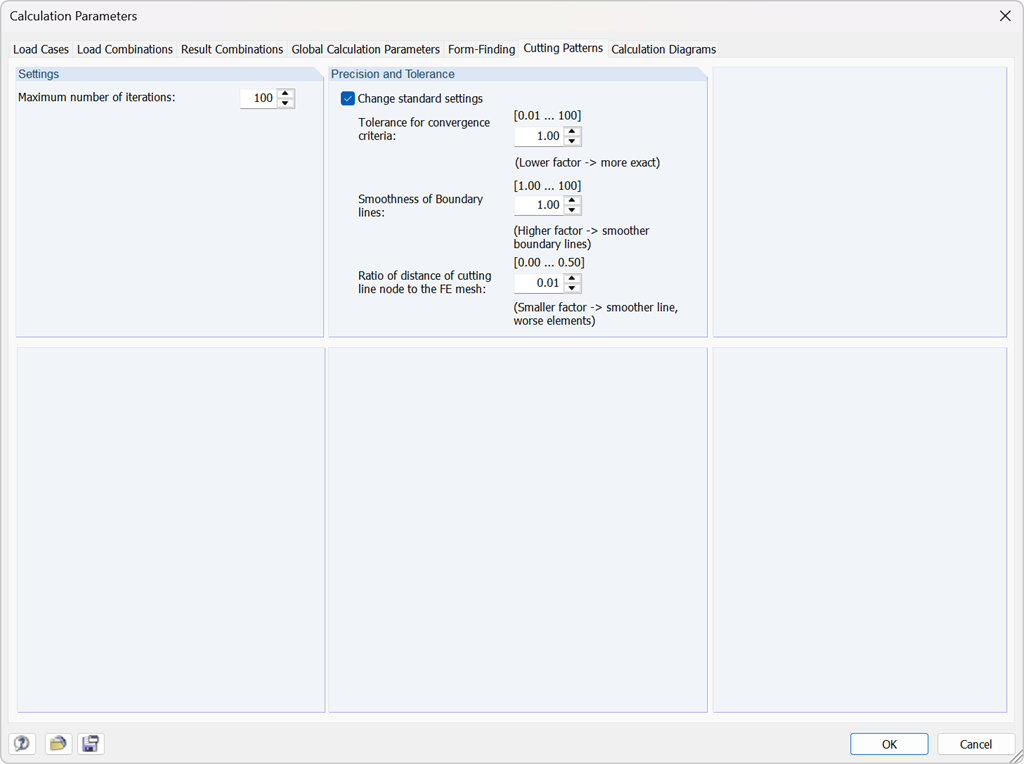

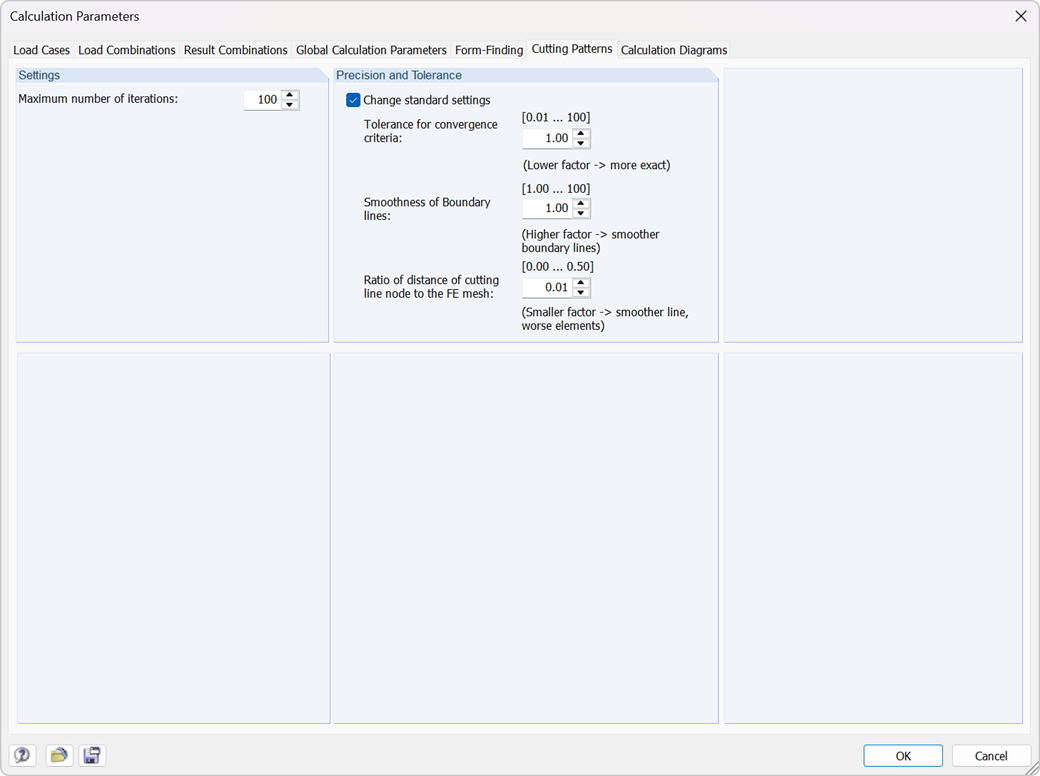

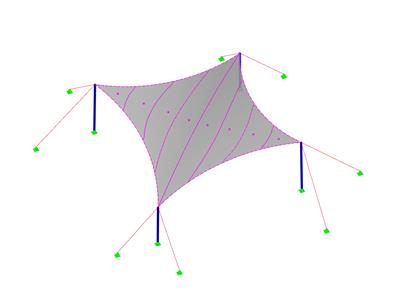

RF-ZUSCHNITT é ativado inicialmente na aba de opções nas configurações básicas de qualquer posição do RFEM. Esta ativação faz com que um novo objeto "Padrão de Corte" seja exibido na ramificação Dados do Modelo. Se a divisão das superfícies de membrana na posição base para o corte for muito grande, a superfície pode ser dividida em tiras correspondentes através de linhas de corte (linhas do tipo "Corte por duas linhas" ou "Corte por superfície de corte").

Subsequentemente, define-se um conjunto de entrada próprio para cada padrão de corte através do objeto "Padrão de Corte". Neste conjunto de entrada, linhas de limite, compensação e margens são definidas.

Passos de trabalho:

• Criação de linhas de corte
• Criação de padrões através da seleção de linhas de limite ou geração semi-automática
• Escolha livre da orientação das tramas de urdidura e trama por entrada angular
• Aplicação dos valores de compensação
• Definição opcional de diferentes compensações para as linhas de limite
• Diferentes margens (costura de solda, linha de limite)
• Exibição preliminar do padrão de corte na janela gráfica lateral sem iniciar o cálculo principal não linear

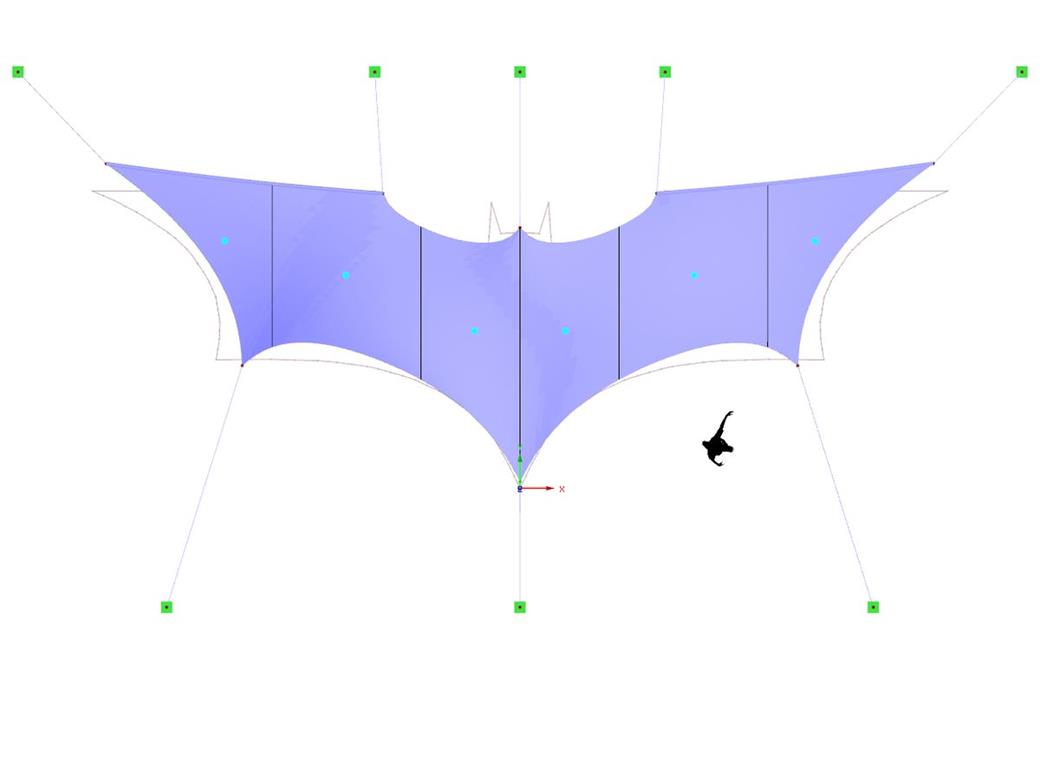

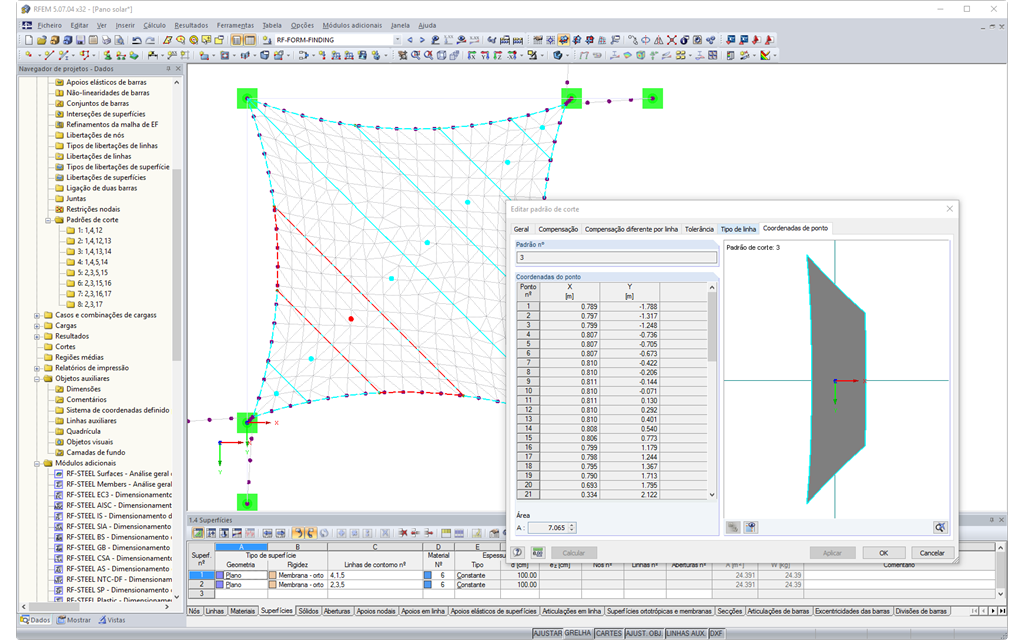

Após o cálculo, o registro "Coordenadas do Ponto" é apresentado no padrão do corte. Neste registro, o resultado é apresentado na forma de uma tabela de coordenadas e como uma superfície na janela gráfica. A tabela de coordenadas fornece para cada nó de malha as novas coordenadas planificadas em relação ao centro de gravidade do padrão do corte. Simultaneamente, o padrão de corte com o sistema de coordenadas no centro de gravidade é mostrado em uma janela gráfica. A linha de tabela de nó selecionada é exibida na janela gráfica com uma seta de indicação. Adicionalmente, sob a tabela de nós, a área do padrão de corte é indicada.

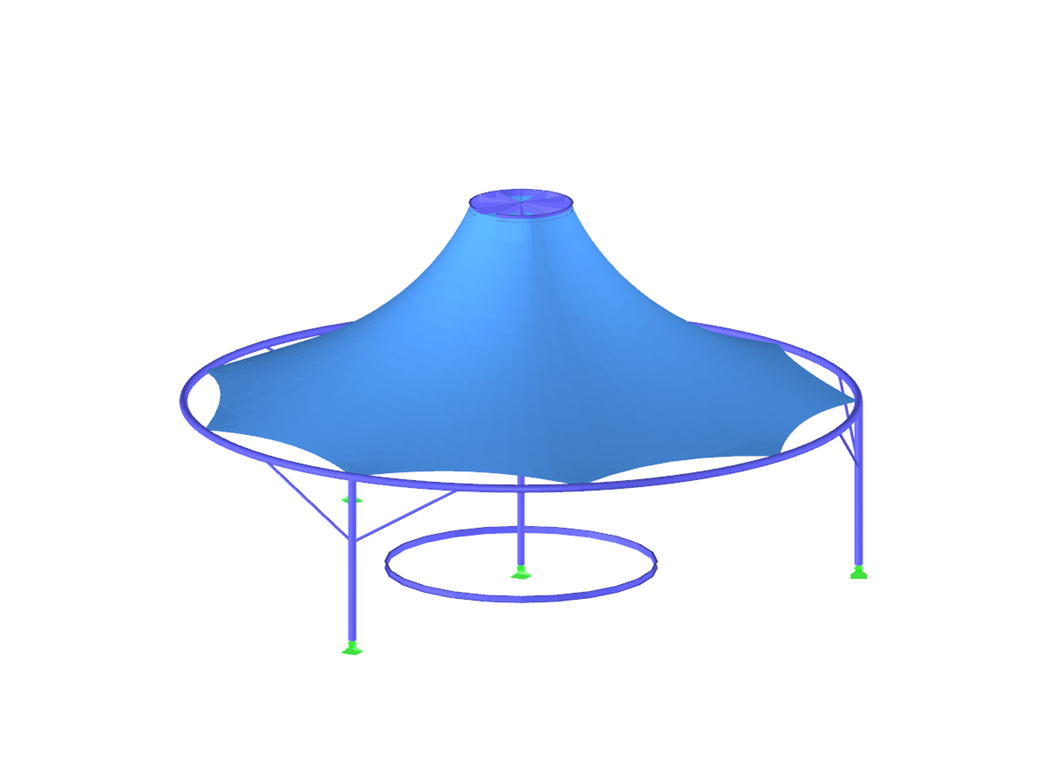

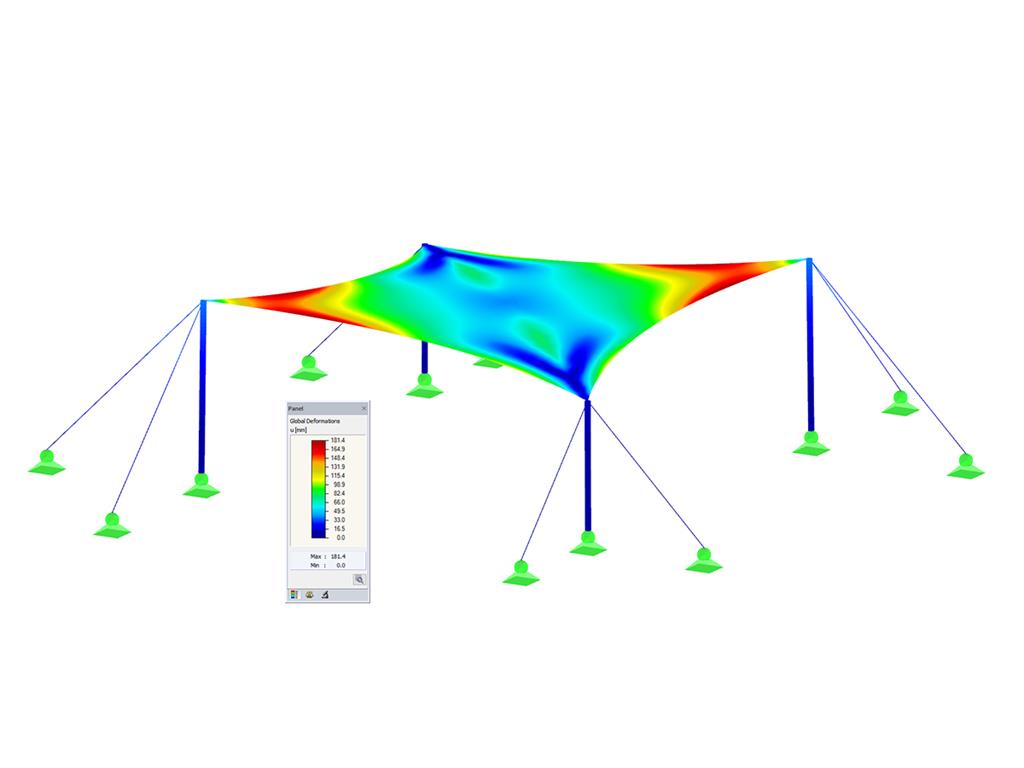

Além disso, no caso de carga RF-ZUSCHNITT, os resultados padrão como tensões e deformações são mostrados na janela RFEM. Funcionalidades:

• Saída em tabela das informações de corte
• Tabela inteligente com referência ao gráfico
• Exportação da geometria planificada para um arquivo DXF
• Saída das deformações após a planificação para avaliação dos cortes
• Saída dos resultados no protocolo de impressão global
