Moduł dodatkowy dla RFEM 5
RF-CUTTING-PATTERN

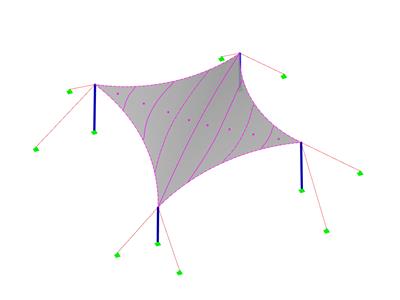

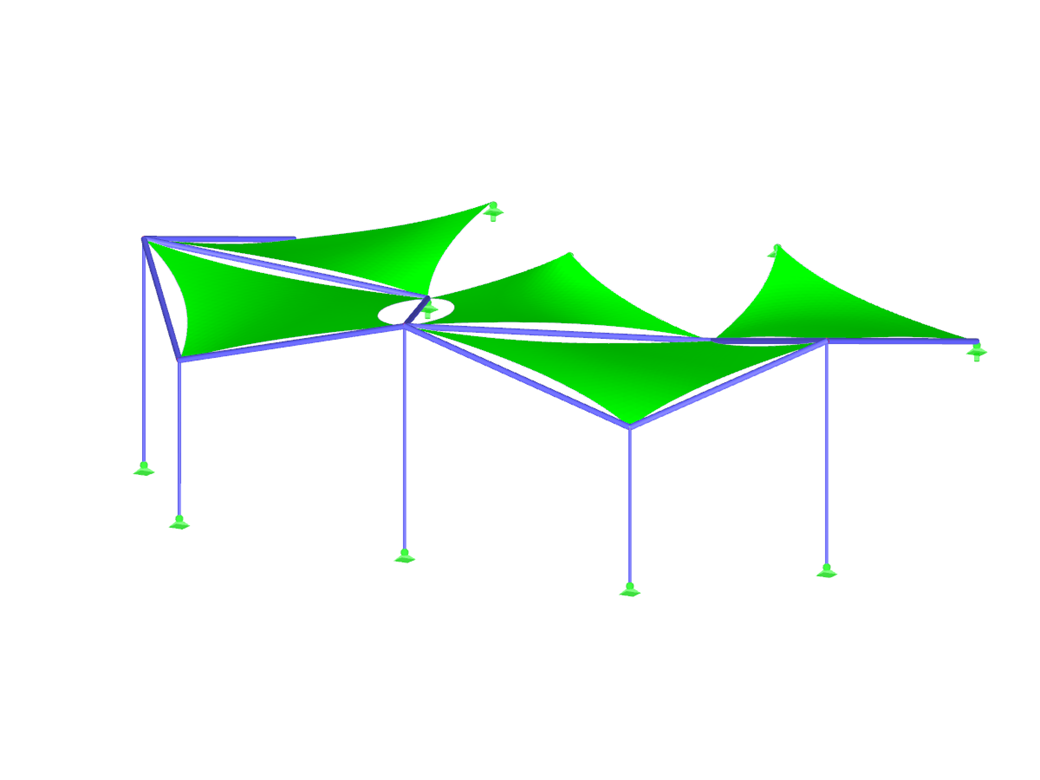

Moduł dodatkowy RF-CUTTING-PATTERN generuje szablony cięcia dla konstrukcji membranowych. Warunki graniczne szablonów cięcia na zakrzywionej geometrii są określone przez linie graniczne oraz niezależne płaskie linie cięcia lub linie geodezyjne. Proces spłaszczania jest przeprowadzany zgodnie z teorią minimalnej energii.

Dla każdego szablonu cięcia można zastosować kompensację w kierunku osnowy i wątku. Możliwe jest również ustawienie określonej wartości kompensacji dla każdej linii granicznej, a także nakładania się linii w procesie produkcyjnym.

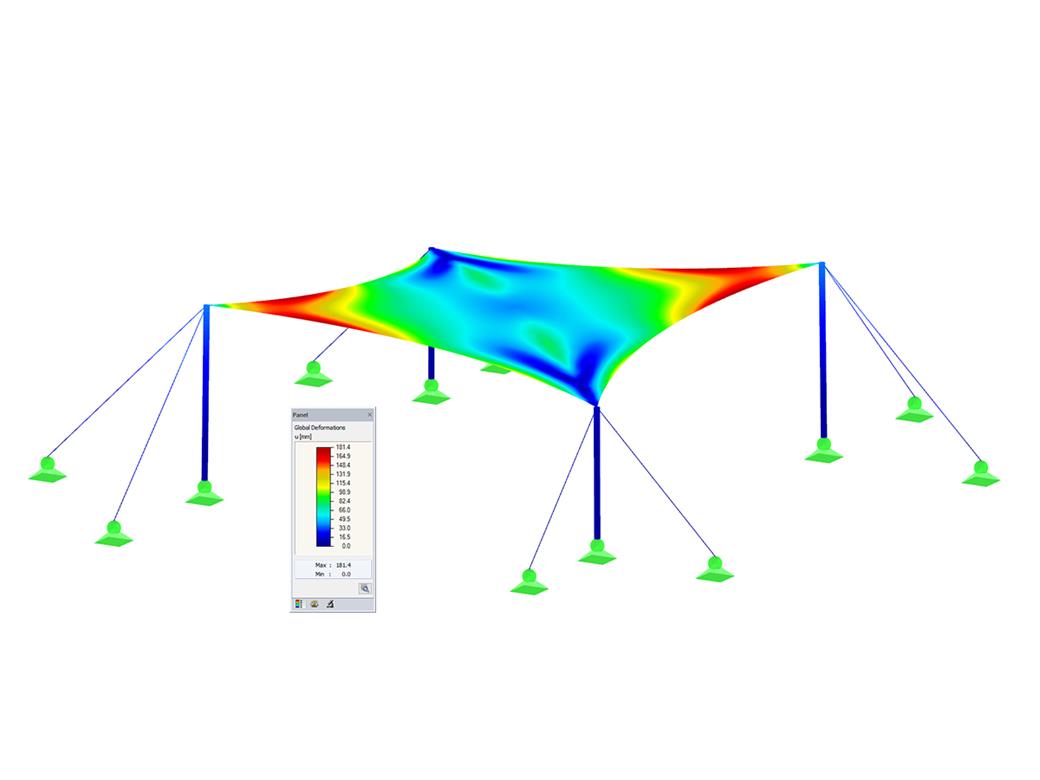

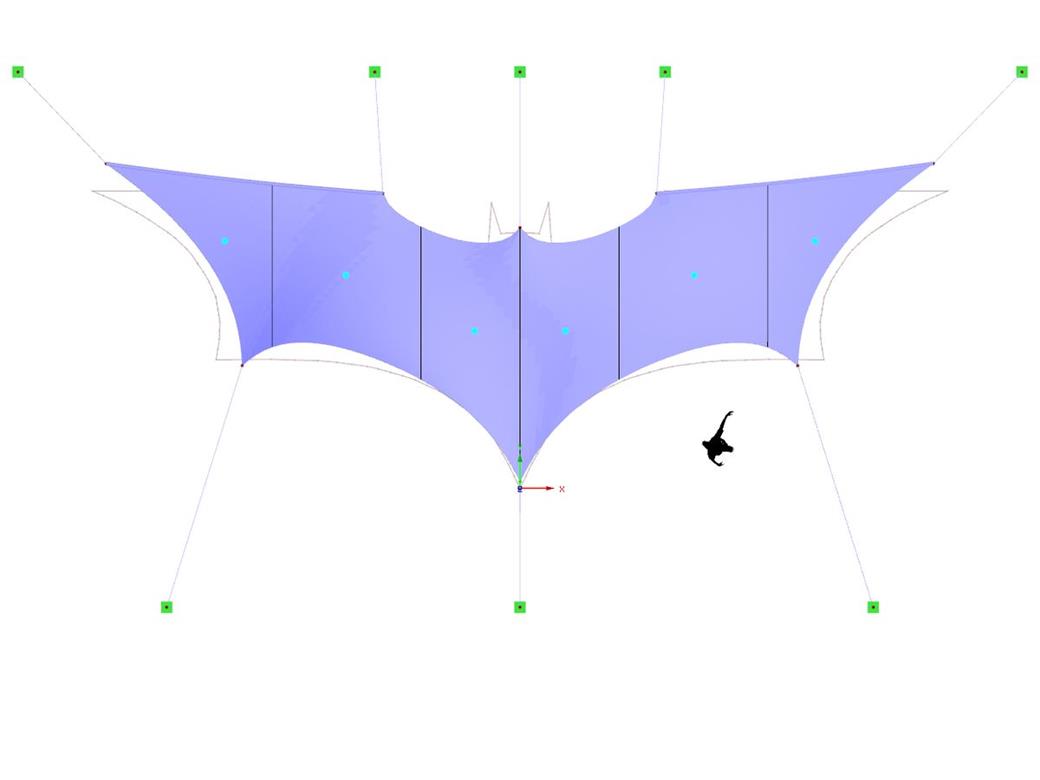

Szablony cięcia konstrukcji membranowych

Ogółem: 4

RF-CUTTING-PATTERN | Funkcje

Płaskie i geodezyjne linie cięcia
Spłaszczenie podwójnie zakrzywionych części powierzchni rozciąganych membran lub poduszek pneumatycznych
Definiowanie szablonów cięcia za pomocą linii granicznych, które nie muszą być połączone
Zaawansowane spłaszczanie oparte na teorii minimalnej energii
Spawanie i naddatki graniczne
Równomierna lub liniowa kompensacja w kierunku osnowy i wątku
Możliwość różnych kompensacji dla linii granicznych
Możliwość dostosowania organizacji danych (każda dodatkowa modyfikacja danych wejściowych jest uwzględniana aż do końcowej „spoiny”)
Graficzne przedstawienie szablonów cięcia
Informacje statystyczne o każdym szablonie cięcia (szerokość, długość, rozmiar)
Opcja automatycznego generowania szablonów cięcia z komórek

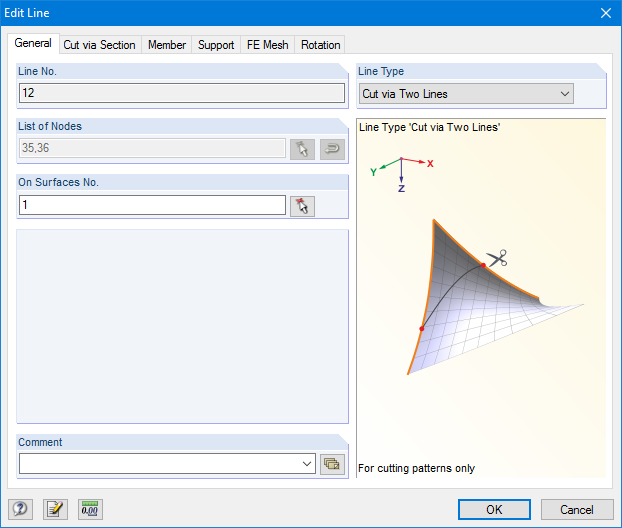

Zerlegung einer Membranfläche mit Hilfe des Linientyps "Schnitt mittels zwei Linien"

RF-CUTTING PATTERN | Dane wejściowe

RF-ZUSCHNITT jest najpierw aktywowany w zakładce Opcje w danych podstawowych dowolnej pozycji RFEM. Ta aktywacja powoduje, że w gałęzi Dane modelu pojawia się nowy obiekt „Wzór cięcia”. Jeśli podział powierzchni membranowych w podstawowej pozycji dla wykroju jest zbyt duży, powierzchnia może zostać podzielona na odpowiednie paski za pomocą linii cięcia (linii typu „Cięcie za pomocą dwóch linii” lub „Cięcie za pomocą powierzchni cięcia”).

Następnie definiuje się dla każdego wzoru cięcia osobny zestaw danych za pomocą obiektu „Wzór cięcia”. W tym zestawie danych ustawia się linie graniczne, kompensację i dodatek na krawędzie.

Kroki pracy:

Tworzenie linii cięcia
Tworzenie wzoru poprzez selekcję linii granicznych lub półautomatyczne generowanie
Dowolny wybór kierunku nici osnowy i wątku poprzez wprowadzenie kąta
Wprowadzanie wartości kompensacji
Opcjonalna definicja różnych kompensacji dla linii granicznych
Różne dodatki (spaw, linia krawędziowa)
Wstępne wyświetlenie wzoru cięcia w bocznym oknie graficznym bez uruchamiania nieliniowego głównego obliczenia

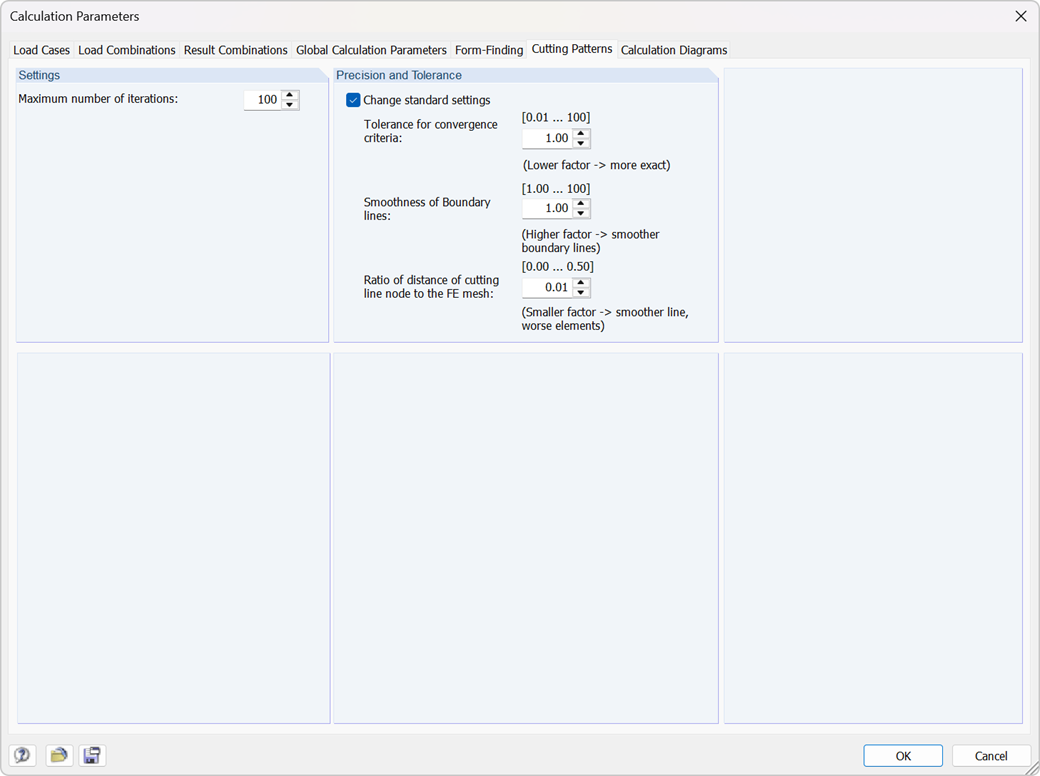

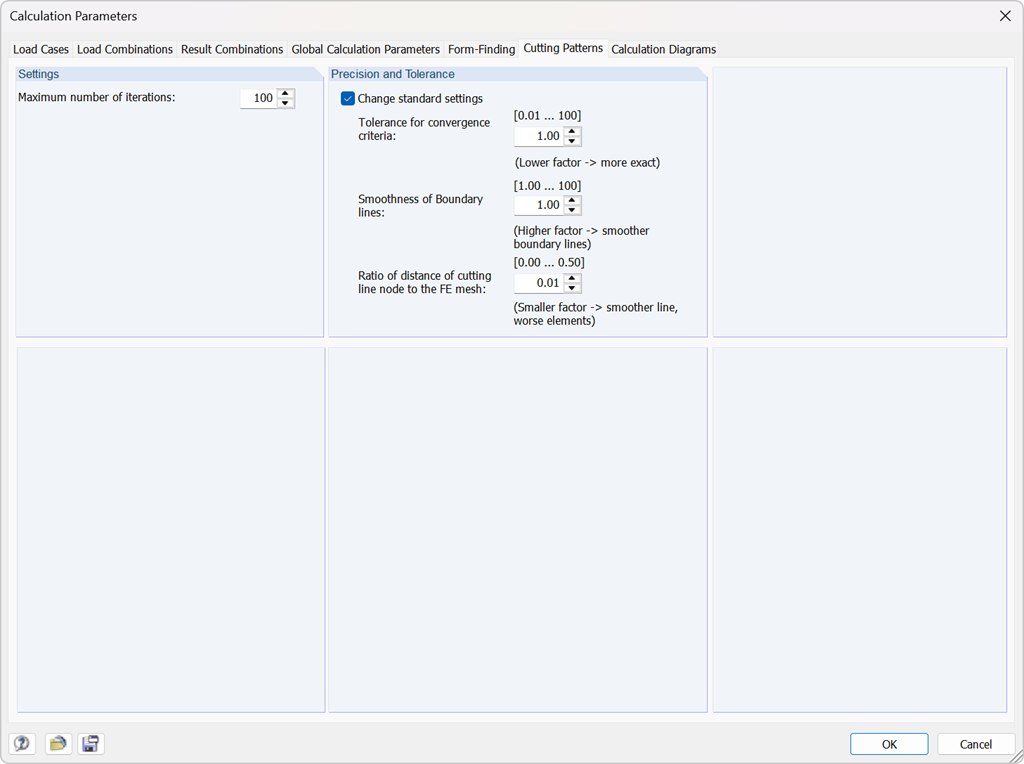

Okno dialogowe parametrów obliczeń dla rozszerzenia Szablony cięcia w modelu RFEM 5.

RF-CUTTING PATTERN | Obliczanie

Obliczenia nieliniowe przyjmują rzeczywistą geometrie siatki płaskich, zagiętych, jednorodnie zakrzywionych lub podwójnie zakrzywionych elementów powierzchniowych z wybranego zestawu wzorców i spłaszczają ten powierzchniowy element, minimalizując energię deformacji przy założeniu zdefiniowanego zachowania materiału.

Uproszczając, ta metoda stara się ścisnąć geometrię siatki w prasie przy założeniu bezciernego kontaktu i szukać stanu, w którym naprężenia wynikające z płaszczenia w elemencie pozostają w równowadze w jego płaszczyźnie. W tej konfiguracji osiąga się minimum energii i maksimum dokładności wycięcia. Uwzględniane są kompensacje dla osnowy i wątku oraz kompensacje dla linii granicznych. Następnie zdefiniowane dodatki na liniach granicznych są nakładane na uzyskaną płaską geometrię powierzchni.

Funkcje:

Minimalizacja energii deformacji w procesie spłaszczania dla bardzo dokładnych wycięć
Zastosowanie dla prawie wszystkich układów siatki
Wykrywanie definicji sąsiednich wzorów w celu utrzymania równych długości
Zastosowanie siatki do głównych obliczeń

Darstellung der Schnittmuster im RFEM-Modell

RF-CUTTING-PATTERNS | Wyniki

Po obliczeniach w rejestrze „Punkt Koordinaten” prezentowany jest wzór wykroju. W tym rejestrze wynik przedstawiony jest w formie tabeli współrzędnych oraz powierzchni w oknie graficznym. Tabela współrzędnych podaje dla każdego węzła siatki nowe spłaszczone współrzędne w odniesieniu do środka ciężkości wzoru wykroju. Jednocześnie wzór wykroju z układem współrzędnych w środku ciężkości jest przedstawiany w oknie graficznym. Wybrany wiersz tabeli węzłów jest wskazywany w oknie graficznym za pomocą strzałki. Dodatkowo pod tabelą węzłów podawana jest powierzchnia wzoru wykroju.

Poza tym, w przypadku obciążeniowym RF-ZUSCHNITT w oknie RFEM prezentowane są standardowe wyniki jak naprężenia i odkształcenia. Funkcje:

Wydruk tabeli informacji o wykroju
Inteligentna tabela powiązana z grafiką
Eksport spłaszczonej geometrii do pliku DXF
Wydruk odkształceń po spłaszczeniu w celu oceny wykrojów
Wydruk wyników w globalnym protokole wyjściowym
