Přídavný modul pro RFEM 5
RF-CUTTING-PATTERN

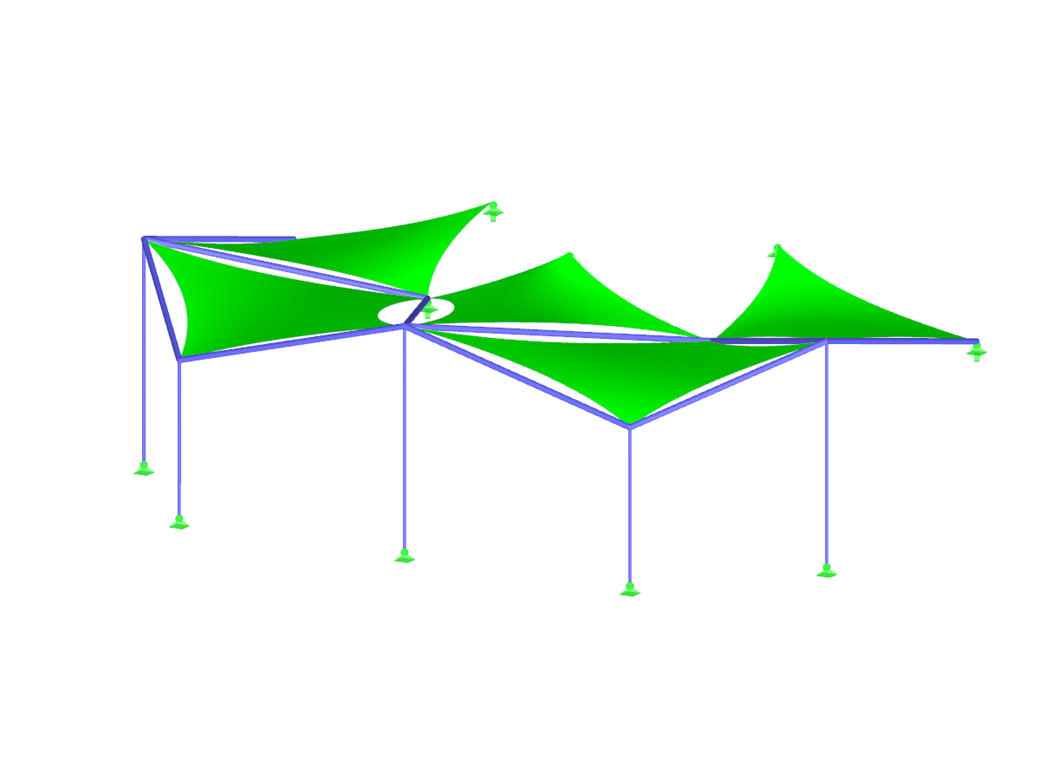

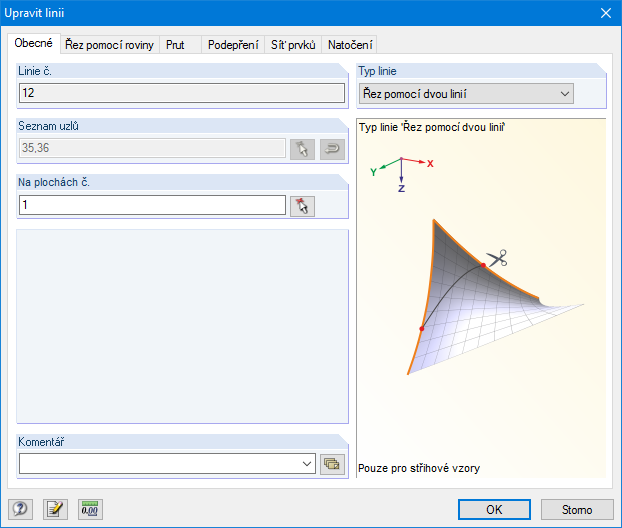

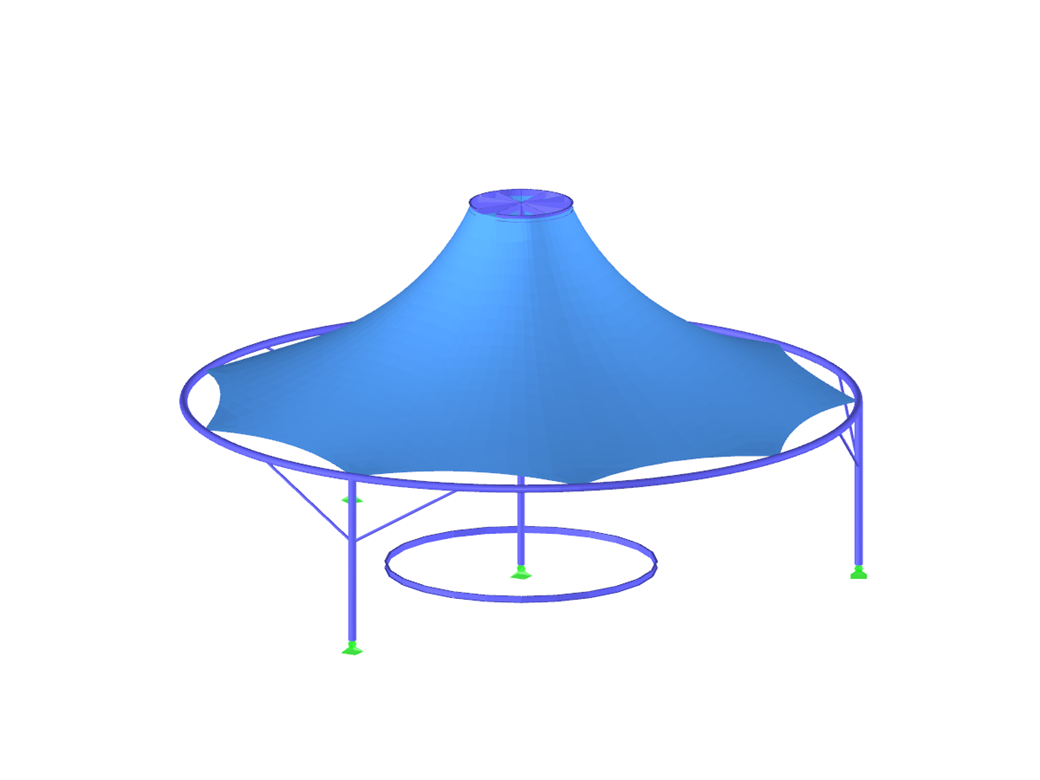

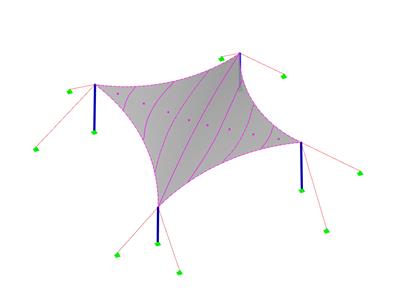

RF-ZUSCHNITT je nejprve aktivován v možnosti registru v základních údajích jakékoli pozice RFEM. Tato aktivace způsobí, že v sekci Modelová data se zobrazí nový objekt „Schnittmuster“. Je-li dělení membránových ploch v základní pozici pro střih příliš velké, může být plocha rozdělena na příslušné pruhy pomocí dělicích linií (linie typu „Řez pomocí dvou linií“ nebo „Řez pomocí řezné plochy“).

Následně se prostřednictvím objektu „Schnittmuster“ definuje pro každý vzor vlastní sada vstupních dat. V této sadě se nastavují ohraničující linie, kompenzace a okrajové přídavky.

Pracovní kroky:

• Vytvoření řezných linií
• Vytvoření vzoru výběrem ohraničujících linií nebo pomocí poloautomatické generace
• Volný výběr orientace řetízkových a útkaných vláken pomocí zadání úhlu
• Uplatnění kompenzačních hodnot
• Volitelná definice různých kompenzací pro ohraničující linie
• Různé přídavky (svary, okrajové linie)
• Předběžné zobrazení střihového vzoru v bočním grafickém okně bez spuštění nelineárního hlavního výpočtu

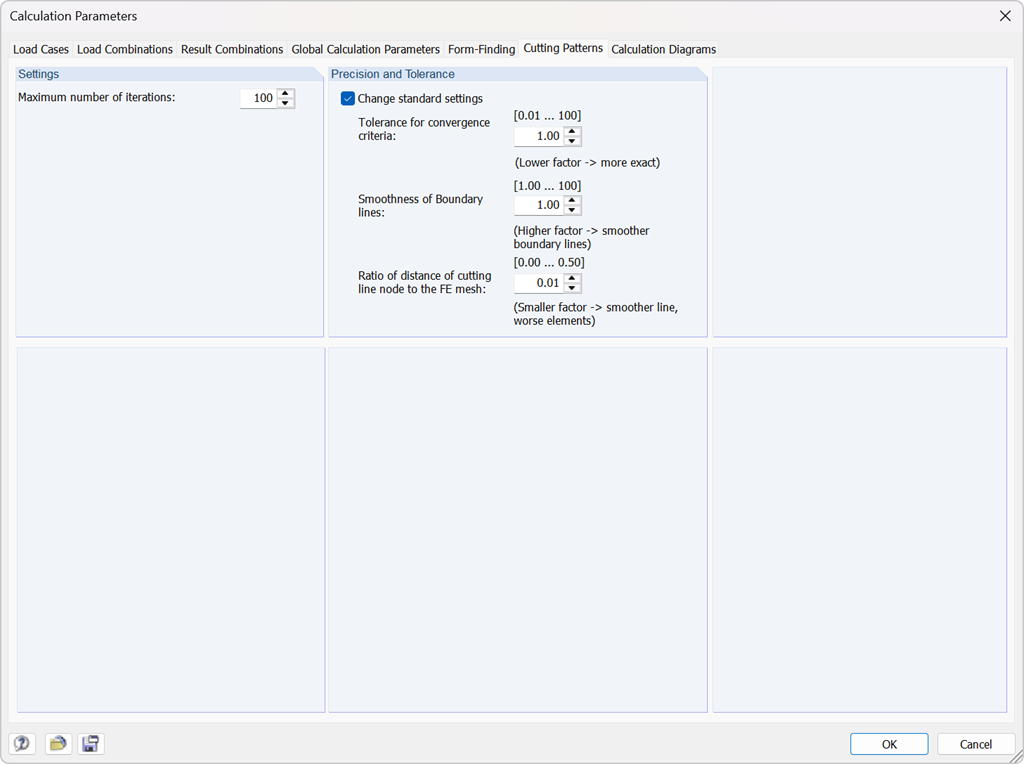

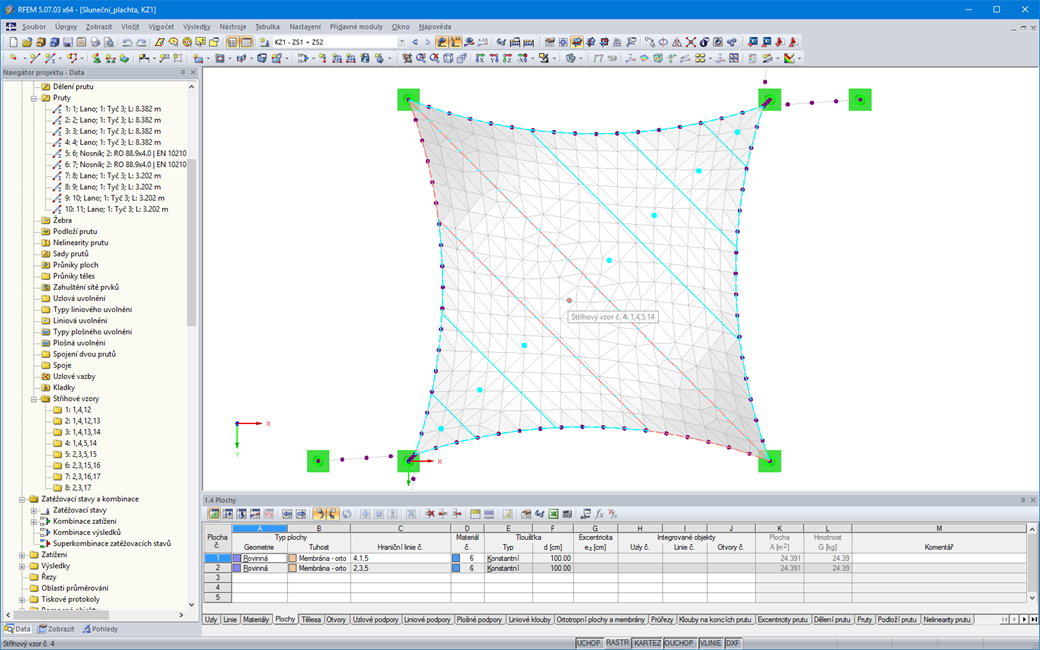

Po výpočtu se v šabloně zobrazuje záložka „Souřadnice bodů“. V této záložce je výsledek zobrazen ve formě tabulky souřadnic a jako plocha v grafickém okně. Tabulka souřadnic uvádí pro každý uzel sítě nové zarovnané souřadnice vzhledem k těžišti šablony. Současně je šablona s osovým systémem v těžišti zobrazena v grafickém okně. Vybraná řádka uzlové tabulky je znázorněna v grafickém okně pomocí šipky. Navíc je pod tabulkou uzlů uvedena plocha šablony.

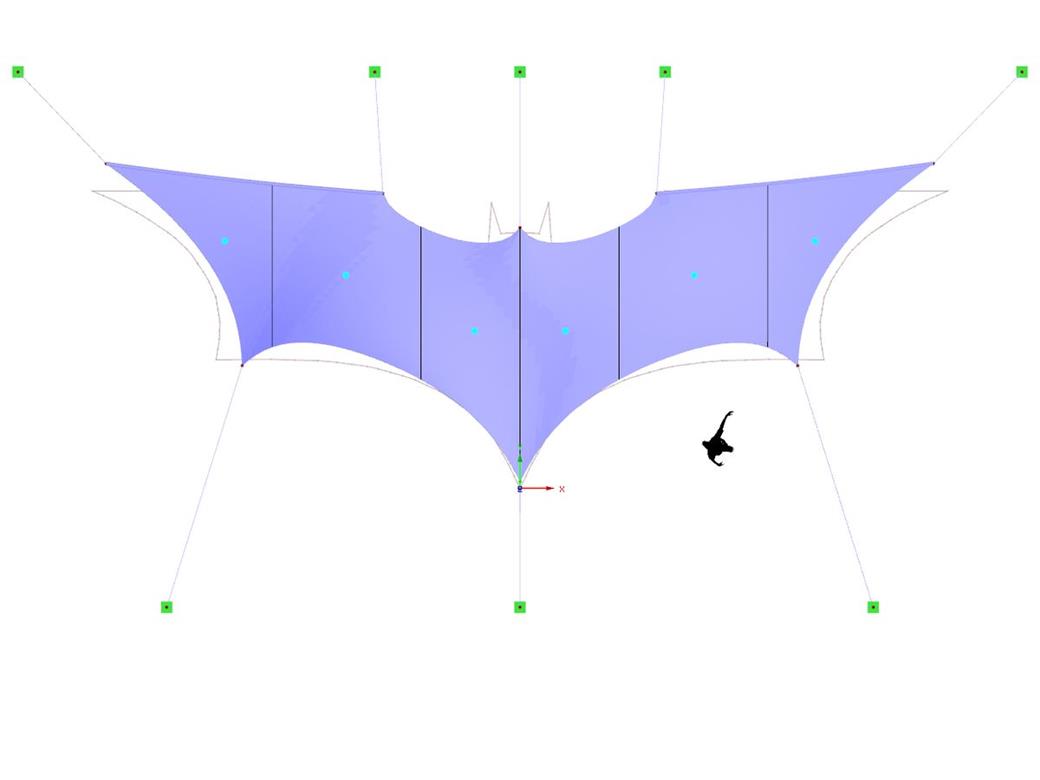

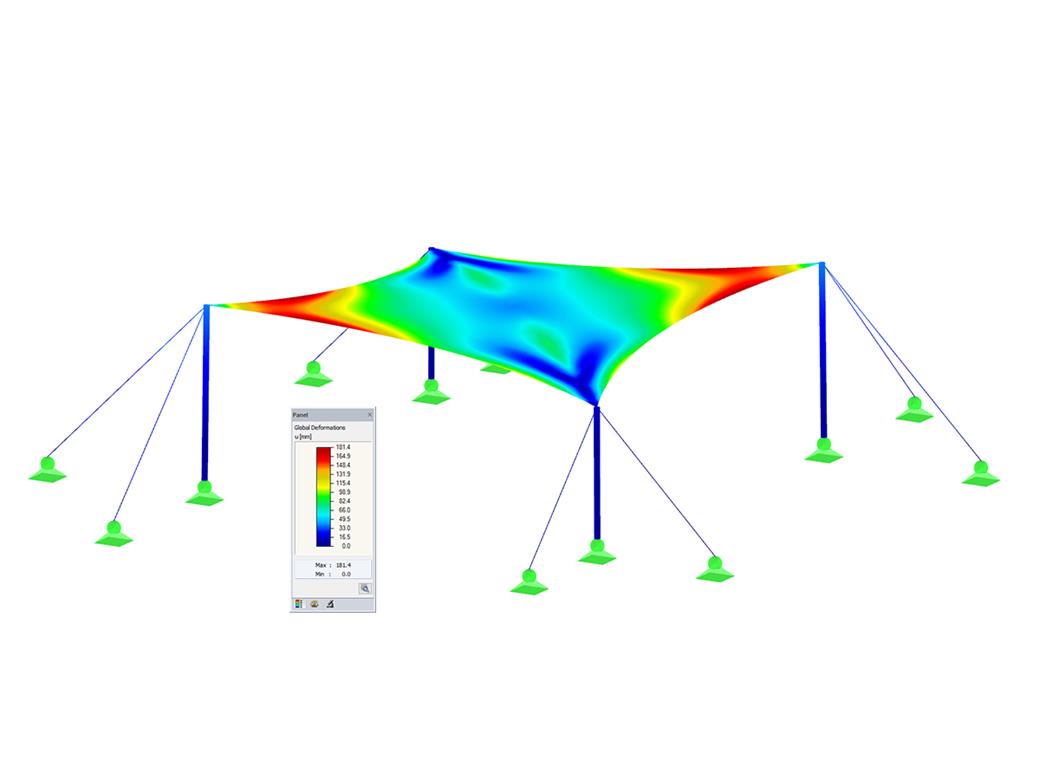

Dále jsou v zatěžovacím případu RF-ZUSCHNITT v okně RFEM zobrazeny standardní výsledky jako napětí a deformace. Funkce:

• Tabulkový výstup informací o výstřižku
• Inteligentní tabulka ve vztahu ke grafice
• Export zarovnané geometrie do souboru DXF
• Výstup deformací po zarovnání pro posouzení výstřižků
• Výstup výsledků v globálním protokolu tisku
