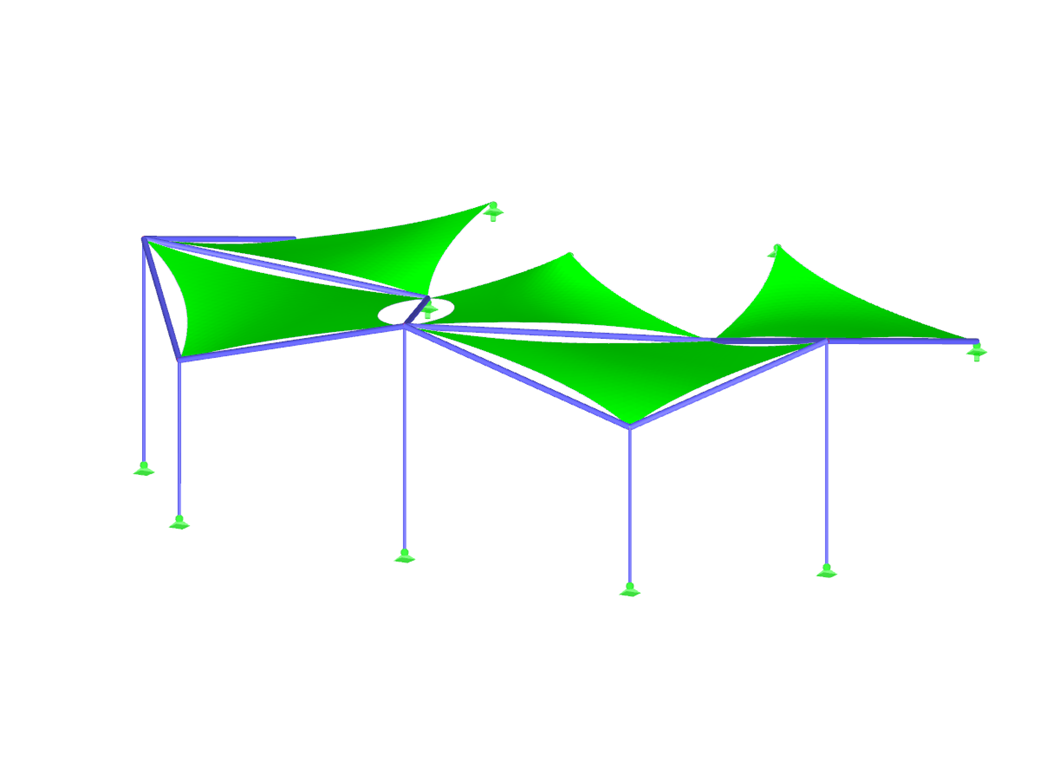

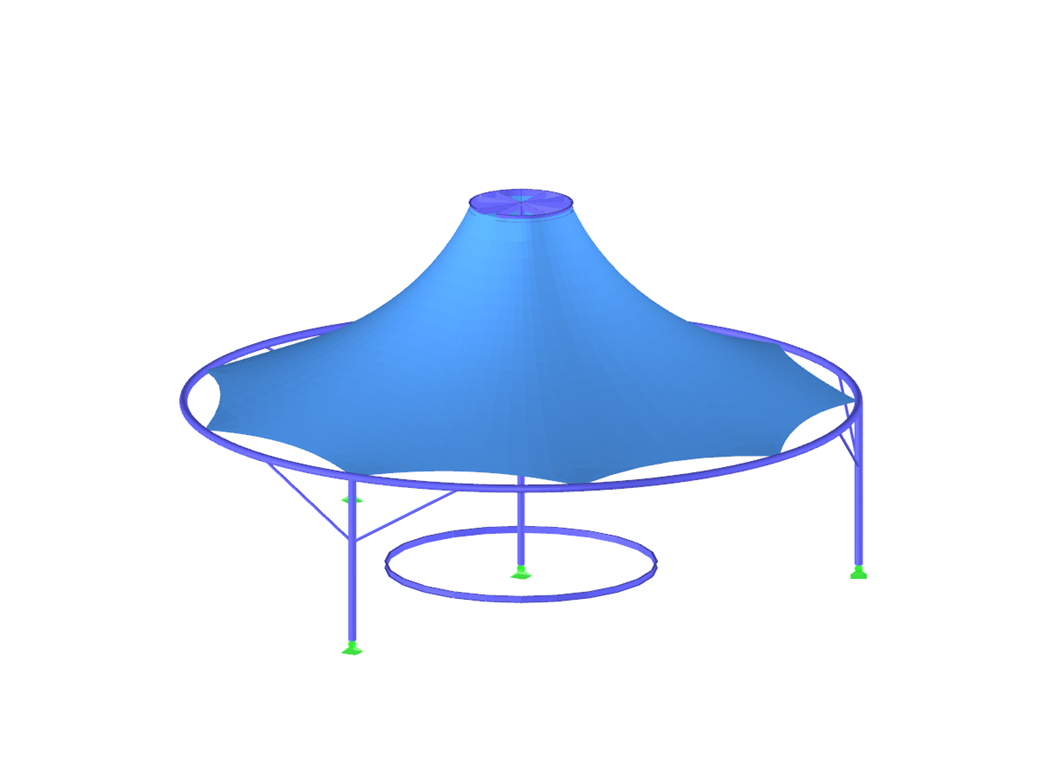

Modelli di taglio di tensostrutture
RF-CUTTING-PATTERN | Caratteristiche
- Linee di taglio planari e geodetiche
- Appiattimento di parti della superficie a doppia curvatura di membrane tese o cuscini pneumatici
- Definizione degli schemi di taglio utilizzando le linee di contorno che non devono essere collegate
- Appiattimento sofisticato basato sulla teoria dell'energia minima
- Saldatura e tolleranze al contorno
- Compensazione uniforme o lineare in direzione di ordito e trama
- Possibilità di diverse compensazioni per le linee di contorno
- Organizzazione dei dati adattabile (qualsiasi modifica aggiuntiva dei dati di input è considerata fino alla "saldatura" finale)
- Visualizzazione grafica dei modelli di taglio
- Informazioni statistiche su ogni schema di taglio (larghezza, lunghezza, dimensione)
- Opzione per generare automaticamente schemi di taglio dalle celle
RF-CUTTING-PATTERNS | Input

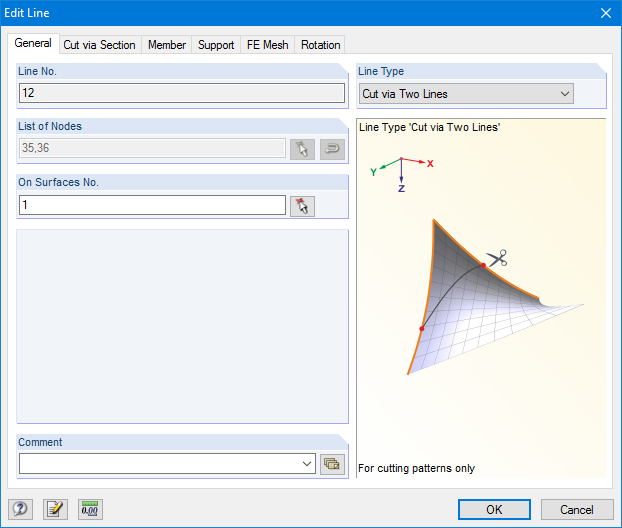

RF-ZUSCHNITT viene inizialmente attivato nel registro delle opzioni nei dati di base di qualsiasi posizione RFEM. Questa attivazione fa sì che nel ramo Dati modello venga visualizzato un nuovo oggetto denominato "Modello di taglio". Se la suddivisione delle superfici della membrana nella posizione di base per il taglio è troppo grande, la superficie può essere suddivisa in strisce corrispondenti tramite linee di taglio (linee del tipo "Taglio mediante due linee" o "Taglio mediante superficie di taglio").
Successivamente, si definisce un proprio set di input per ciascun modello di taglio mediante l'oggetto "Modello di taglio". In questo set di input vengono impostate le linee di delimitazione, la compensazione e le aggiunte marginali.
Fasi operative:

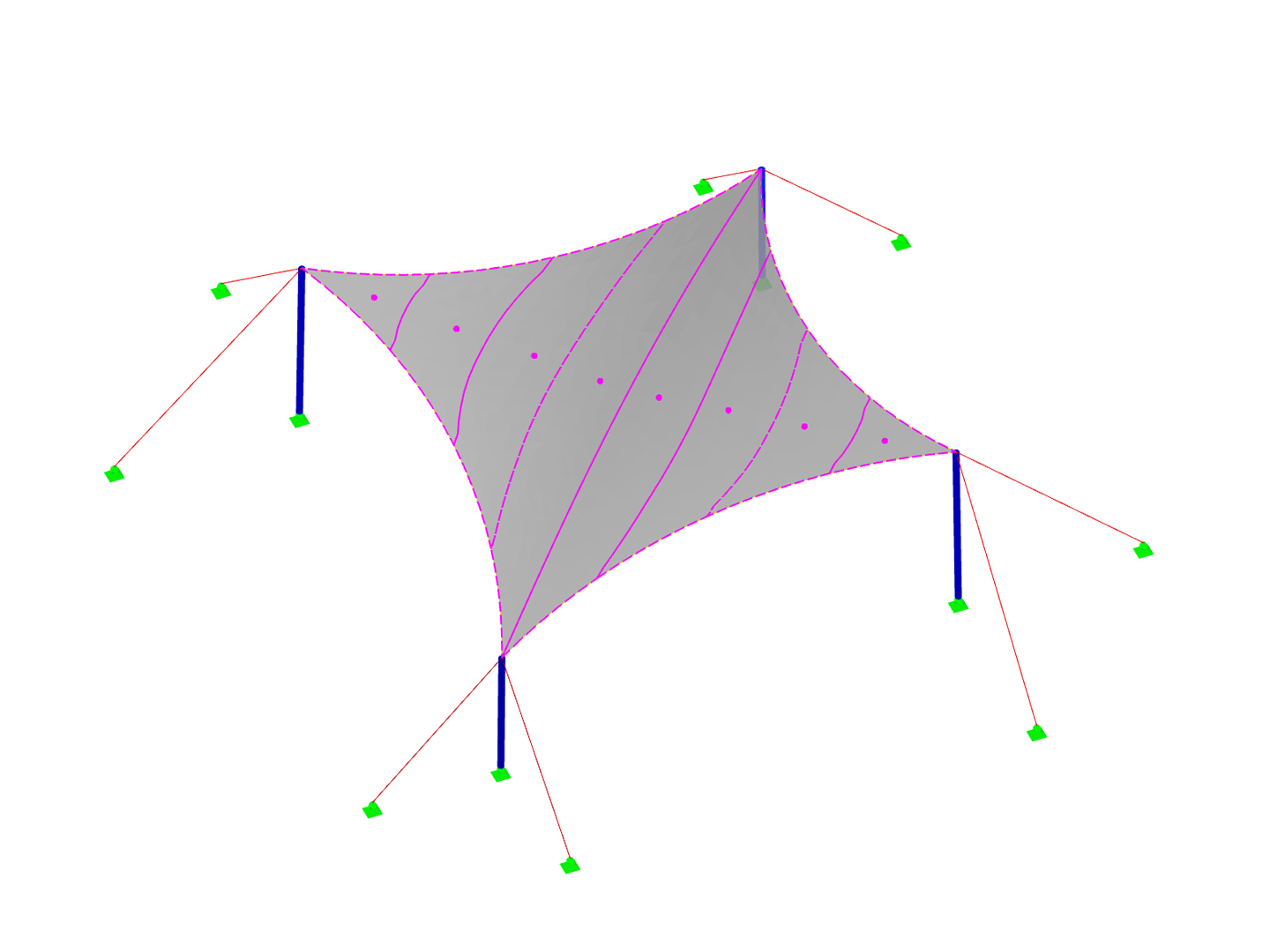

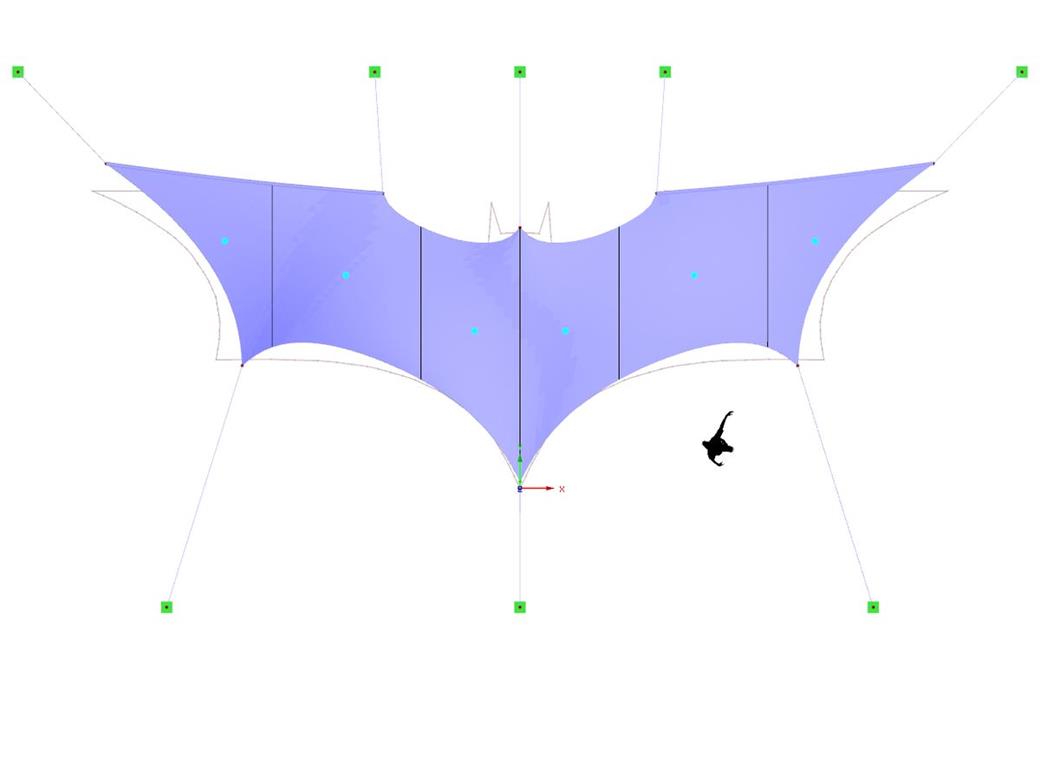

- Creazione di linee di taglio
- Creazione del modello tramite selezione delle linee di delimitazione o tramite generazione semiautomatica
- Scelta libera dell'orientamento delle trame e orditi attraverso l'inserimento di angoli
- Applicazione dei valori di compensazione
- Definizione opzionale di diverse compensazioni per le linee di delimitazione
- Differenti aggiunte (cucitura, linea marginale)
- Rappresentazione preliminare del modello di taglio nella finestra grafica laterale senza avviare il calcolo principale non lineare
RF-CUTTING PATTERNS | Calcolo

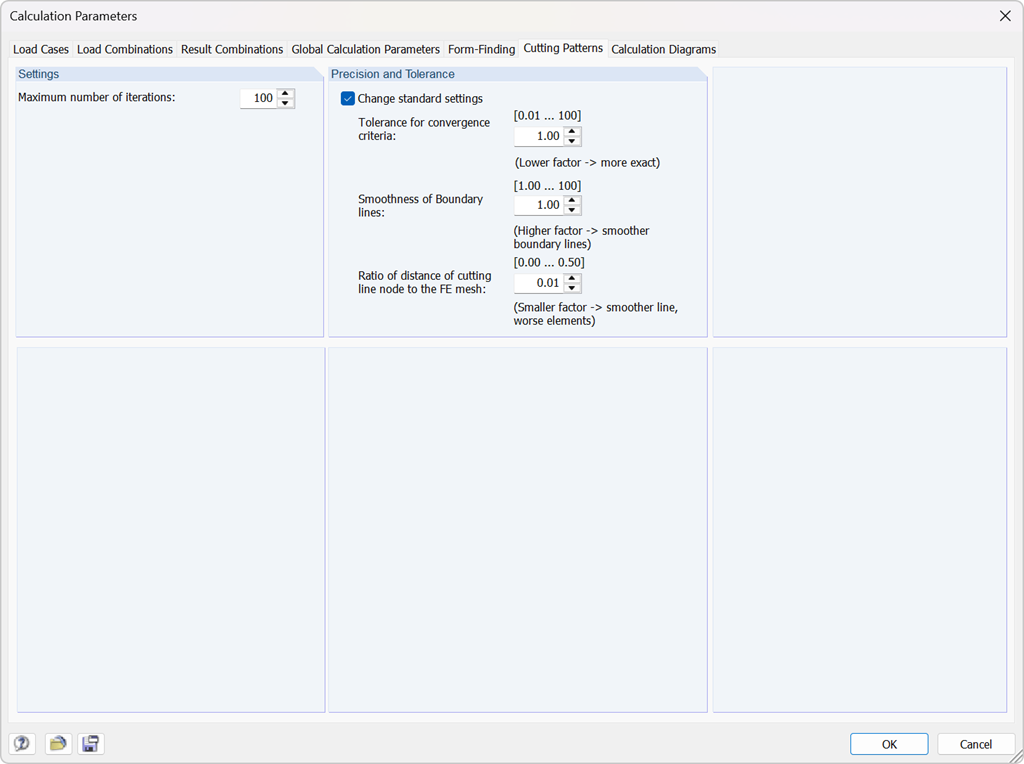

Il calcolo non lineare acquisisce la geometria reale della rete degli elementi superficiali piani, inclinati, a semplice curvatura o a doppia curvatura dal set di modelli di taglio selezionato e appiana questo elemento superficiale mediante la minimizzazione dell'energia di distorsione assumendo un comportamento definito del materiale.
Descritta in maniera semplificata, questa metodologia cerca di comprimere la geometria della rete in una pressa assumendo un contatto senza attrito e di cercare lo stato in cui le tensioni derivanti dall'appianamento nell'elemento sono in equilibrio nel piano. In questa configurazione si raggiunge un minimo di energia e un ottimo di precisione nel taglio. Si tengono in considerazione la compensazione per trama e ordito nonché la compensazione per le linee di delimitazione. Successivamente, le maggiorazioni definite sulle linee di delimitazione vengono applicate alla geometria piana risultante.
Caratteristiche:
- Minimizzazione dell'energia di distorsione nel processo di appianamento per tagli estremamente precisi
- Applicazione a quasi tutte le configurazioni di rete
- Riconoscimento delle definizioni di modelli di taglio adiacenti per mantenere lunghezze uguali
- Applicazione della rete nel calcolo principale
RF-CUTTING PATTERNS | Risultati

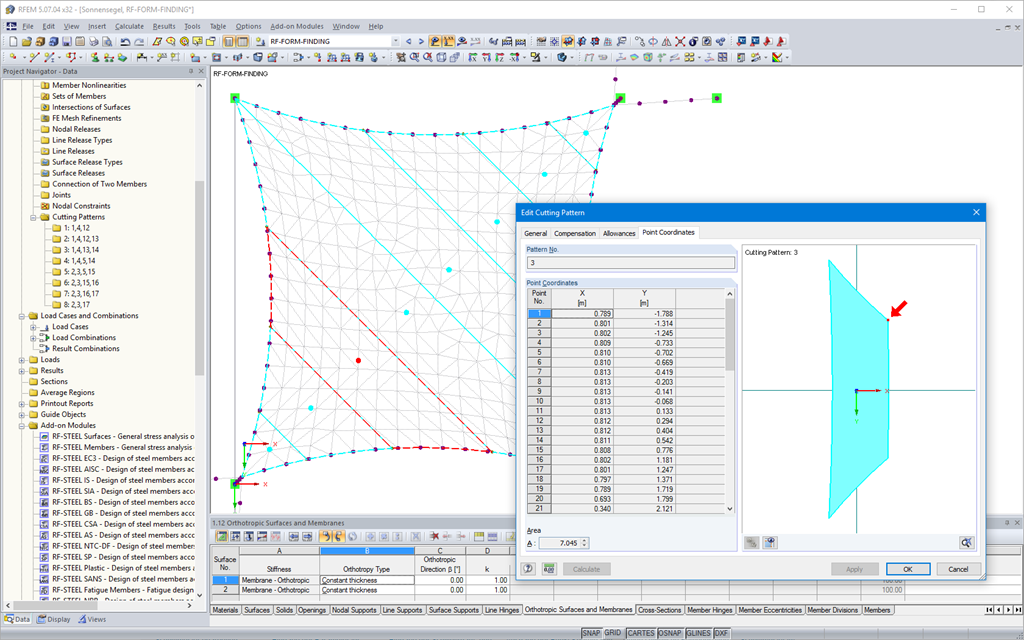

Dopo il calcolo, viene visualizzato il registro "Coordinate Punto" nel modello di taglio. In questo registro, il risultato viene presentato sotto forma di tabella delle coordinate e come area nella finestra grafica. La tabella delle coordinate fornisce le nuove coordinate appiattite per ogni nodo della rete, riferite al centro di gravità del modello di taglio. Allo stesso tempo, il modello di taglio viene mostrato in una finestra grafica con il sistema di coordinate nel centro di gravità. La riga selezionata della tabella dei nodi viene indicata con una freccia nella finestra grafica. Inoltre, sotto la tabella dei nodi, viene indicata l'area del modello di taglio.

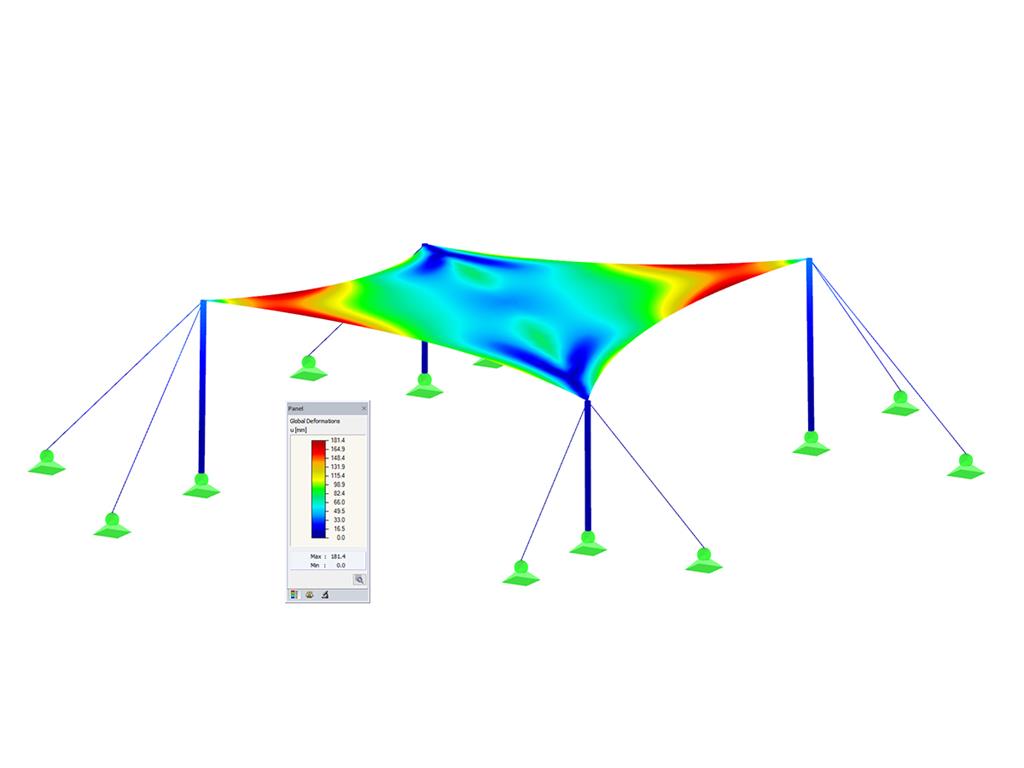

Inoltre, nel caso di carico RF-ZUSCHNITT nella finestra RFEM, vengono visualizzati i risultati standard come tensioni e deformazioni. Caratteristiche:
- Output tabellare delle informazioni di taglio
- Tabella intelligente con riferimento alla grafica
- Esportazione della geometria appiattita in un file DXF
- Output delle deformazioni dopo l'appiattimento per la valutazione dei tagli
- Output dei risultati nel protocollo di stampa globale
