Software de cálculo estrutural e dimensionamento para edifícios de metal

Otimize seus projetos de edifícios metálicos com um ambiente de modelagem paramétrica flexível, suporte a membros afilados e verificações de design integradas de acordo com os padrões AISC, CSA e AISI. Aproveite extensas bibliotecas de seções e materiais de aço, geradores potentes de cargas de vento/neve/sísmica (ASCE 7, NBC) e integração perfeita com BIM.

Descarregar versão experimental gratuita de 90 dias Contactar o nosso departamento de vendas

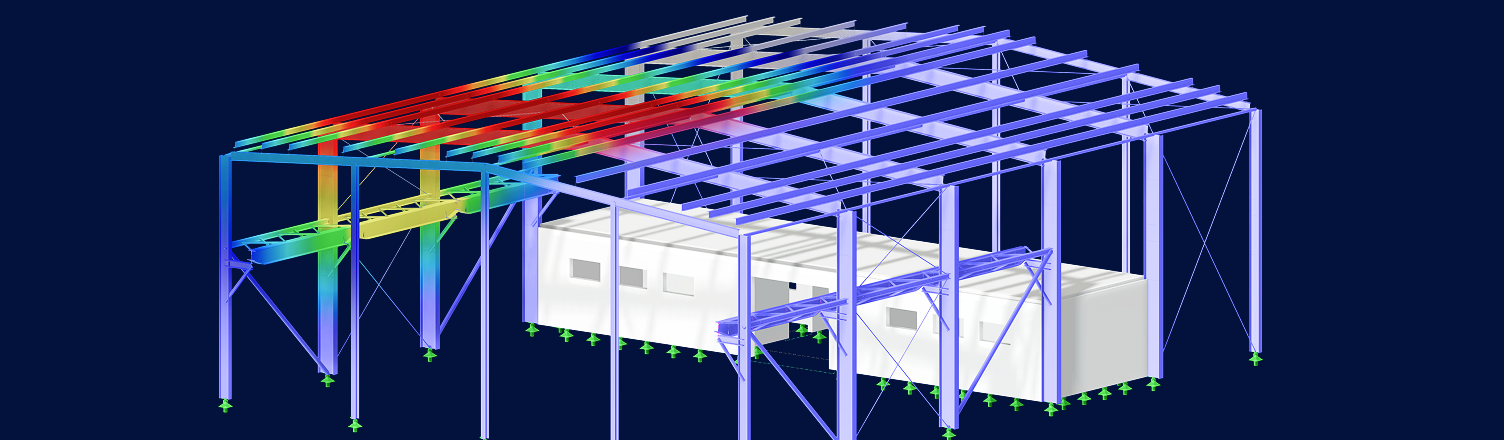

Imagem de dimensionamento estrutural de um quadro de edifício metálico moderno, destacando ligações e componentes intrincados.

Dimensionamento de todos os tipos comuns de edifícios metálicos

De galpões de uma única inclinação a complexos edifícios industriais de múltiplos vãos – o RFEM e seus complementos permitem a análise e o projeto de todos os principais sistemas de edifícios metálicos. Explore nossa galeria de modelos e acelere seu processo de design com templates baseados em tipologias estruturais do mundo real.

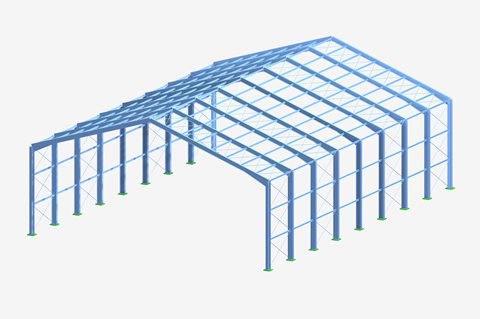

Modelo de um edifício de pórtico rígido com vão livre, ideal para espaços amplos como hangares ou armazéns

Edifício com pórtico rígido (vão livre)

Estrutura de vão livre sem colunas internas – ideal para hangares, arenas ou armazéns de distribuição.

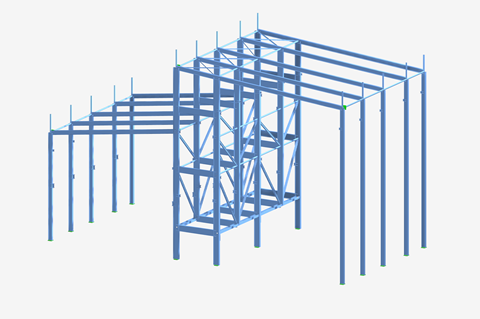

Análise estrutural de um edifício com vários vãos, pórticos e apoios intermédios, ideal para complexos industriais de grandes dimensões.

Edifício de múltiplos vãos

Várias armações com suportes intermediários – usadas para grandes complexos industriais ou centros logísticos.

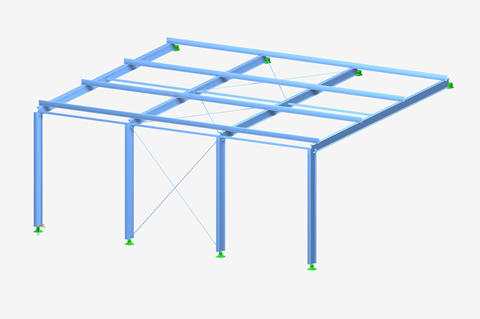

O modelo RFEM apresenta um edifício de apoio com uma cobertura de uma água, ideal para armazéns, cais de carregamento ou aprimoramentos de espaço de oficina.

Pavilhão lean-to

Estrutura anexa com telhado de uma única água – perfeita para acréscimos de armazenamento, áreas de carga ou espaço de oficina.

Edifício de cobertura em treliça

Telhado apoiado por treliças de vigas abertas, eficiente para edifícios mais leves com grandes vãos, reduzindo o uso de material em comparação com estruturas sólidas.

Configuração recomendada do produto

Descubra o sistema modular de software Dlubal para o design de construções metálicas. Comece com o programa principal, adicione extensões essenciais para suas tarefas principais e melhore seu fluxo de trabalho com complementos recomendados.

Programa principal

A aplicação principal para análise e dimensionamento abrangentes de pontes de aço, betão armado e madeira

RFEM 6

O programa principal RFEM 6 é utilizado para definir estruturas, materiais e cargas de sistemas estruturais planares e espaciais compostos por placas, paredes, cascas e barras.

RSTAB 9

O RSTAB 9 é um software potente de análise e dimensionamento de estruturas 3D de vigas, pórticos e treliças.

Extensões principais

Módulos essenciais

Módulos essenciais para a análise e dimensionamento fundamentais de edifícios metálicos.

Dimensionamento de aço

Dimensionamento de alumínio

Ligações de aço para o RFEM 6

Opcional

Extensões recomendadas

Módulos opcionais que proporcionam capacidades adicionais de dimensionamento.

Torção com empenamento | (7º GL)

Estabilidade da estrutura

Contactar vendas

Funções principais

Explore nossos recursos mais importantes – eles são a razão pela qual os engenheiros confiam em nosso software para desafios diários de design metálico.

Cargas ambientais ASCE/NBC

Gere automaticamente cargas ambientais de acordo com ASCE 7 e NBC usando assistentes dedicados para cargas de neve e vento. As cargas de neve podem ser aplicadas como cargas em barras ou superfícies, enquanto que as cargas de vento podem ser geradas em componentes estruturais como paredes verticais, telhados planos, telhados monopitch, telhados duopitch/trough e sistemas combinados de parede-telhado.
Dimensionamento de barras de secção variável

Modelamento de barras parcialmente ou totalmente afiladas é suportado com propriedades de seção transversal variáveis consideradas com precisão ao longo do comprimento da barra. As verificações de projeto são realizadas em segmentos personalizáveis, permitindo uma avaliação precisa do comportamento estrutural em regiões afiladas.
Standard & Custom Sections

Uma gama abrangente de seções transversais laminadas a quente e formadas a frio está disponível, incluindo seções I, seções U, seções T, ângulos, seções ocas retangulares e circulares, e barras redondas. O software também permite o uso de formas simétricas e assimétricas, seções paramétricas I, T e de ângulo, bem como seções transversais compostas definidas pelo usuário.
Block-Based Modeling

Create complex structural models quickly and consistently using parametric blocks. RFEM 6 supports parametric modeling based on numerical input – define dimensions, loads, materials, and other parameters to generate adaptable and reusable components. Benefit from the extensive library of downloadable blocks directly in the Dlubal Center.

Procurar blocos paramétricos

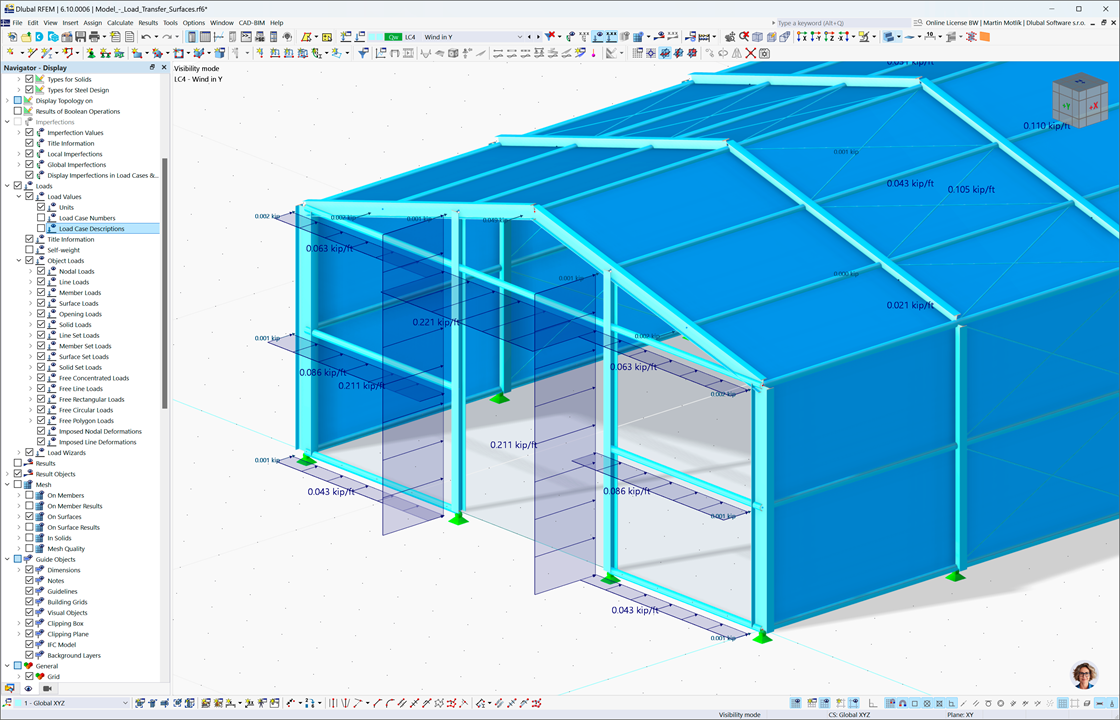

Interface do RFEM 6 mostrando um pavilhão de aço com cargas de vento aplicadas pelo assistente de cargas de vento

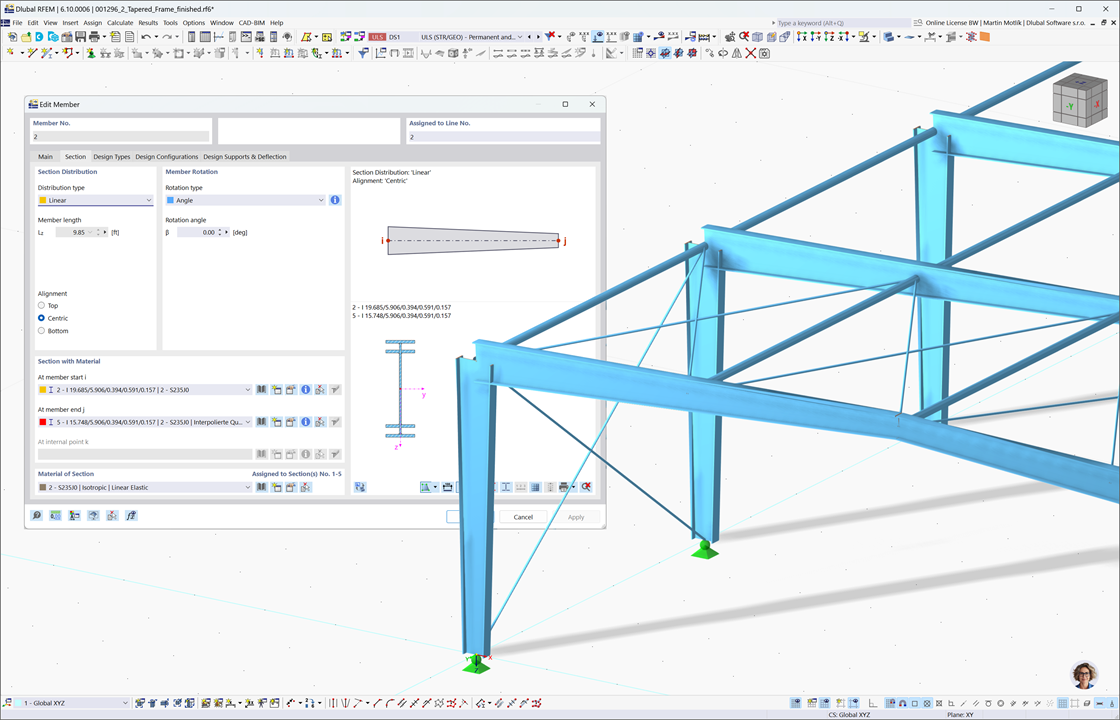

Interface do RFEM 6 mostrando um modelo de pavilhão de aço com foco na caixa de diálogo de configurações de barra de secção variável

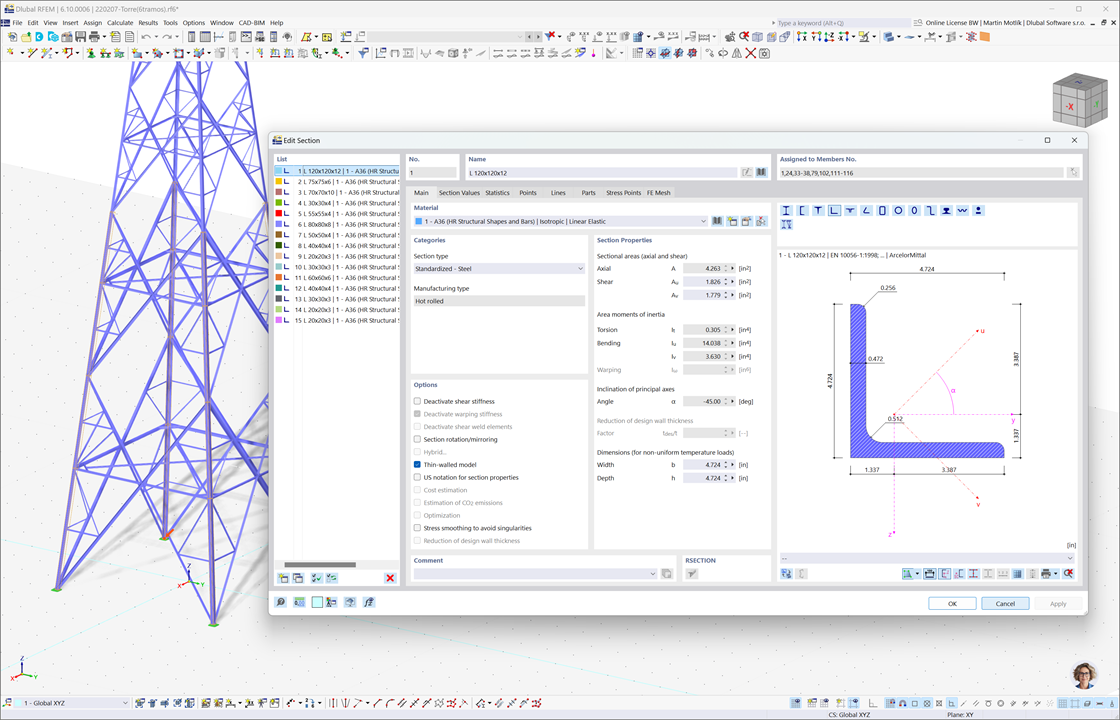

Caixa de diálogo mostrando configuração de secção especial para uma torre triangulada no software RFEM 6.

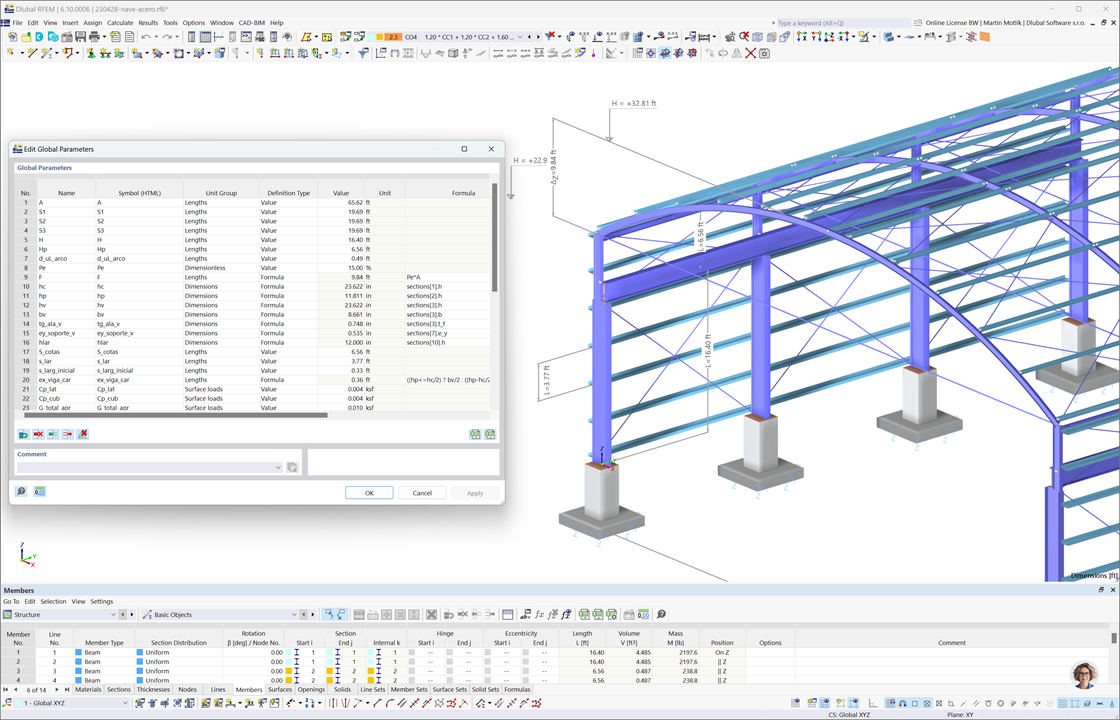

Modelo 3D de uma estrutura de pavilhão de aço criada utilizando técnicas de modelação paramétrica no RFEM 6.

Perguntar a Mia

O seu especialista de IA para análise estrutural

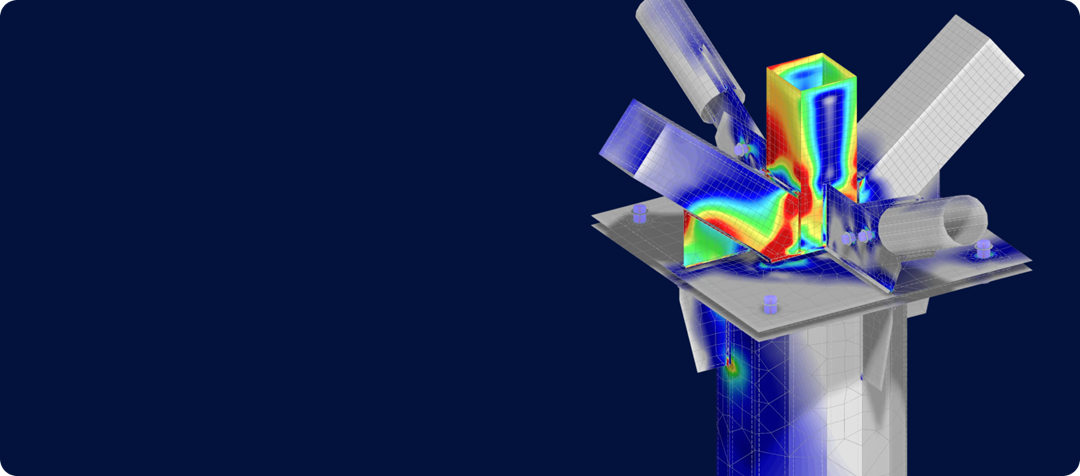

Dimensionamento de ligações de aço segundo a AISC

Otimize a análise e o projeto de conexões de membros e placas de base com o add-on Steel Joints para o RFEM 6. Esta poderosa solução tudo-em-um elimina a necessidade de transferências de dados demoradas e suscetíveis a erros, trabalhando totalmente dentro do modelo FEM.

Com recursos como articulações semirrígidas com análise de rigidez inicial, templates de conexão personalizáveis, e uma visão de submodelo totalmente transparente, você ganha controle máximo e clareza.

Transferência de carga automatizada, dimensionamento preciso dos componentes de conexão e conformidade total com normas como AISC tornam esta ferramenta ideal para uso prático e cotidiano – desde a modelagem até a verificação de projetos.

Descobrir o módulo de Juntas de aço

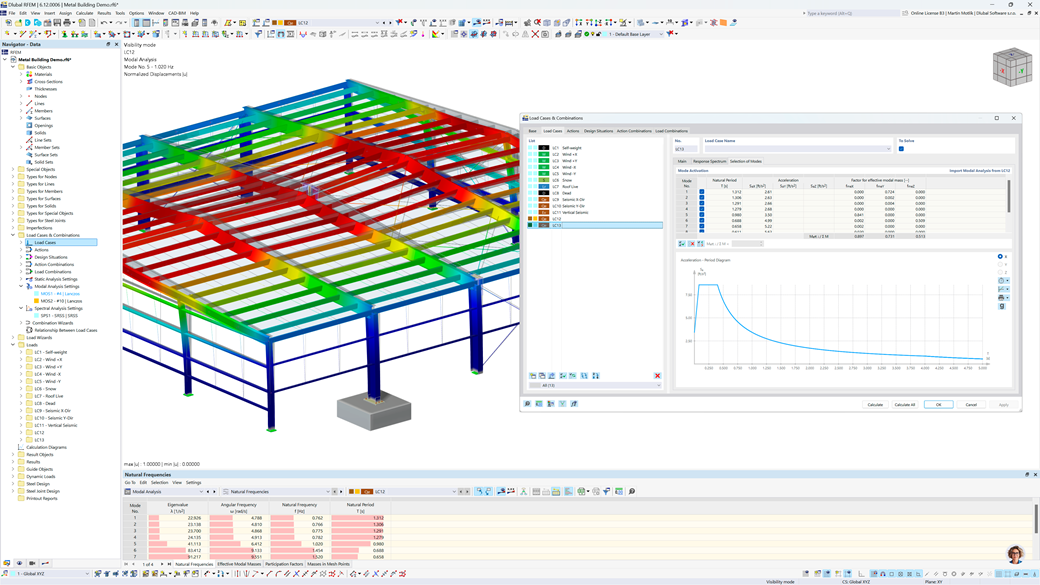

Carga sísmica de acordo com a ASCE 7 e NBC RSA (ANEXO C)

Geração eficiente de cargas sísmicas com os complementos de Análise Modal e Espectro de Resposta baseados nos padrões ASCE 7 e NBC. Combinação automática de massas, saída de propriedades modais (autovalores, frequências, massas modais) e geração de cargas sísmicas equivalentes.

As contribuições modais são combinadas usando SRSS ou CQC, com componentes direcionais de terremoto combinados por SRSS ou regra de 100% / 30% — garantindo um projeto sísmico preciso e em conformidade com o código.

Explorar módulos Ver webinário

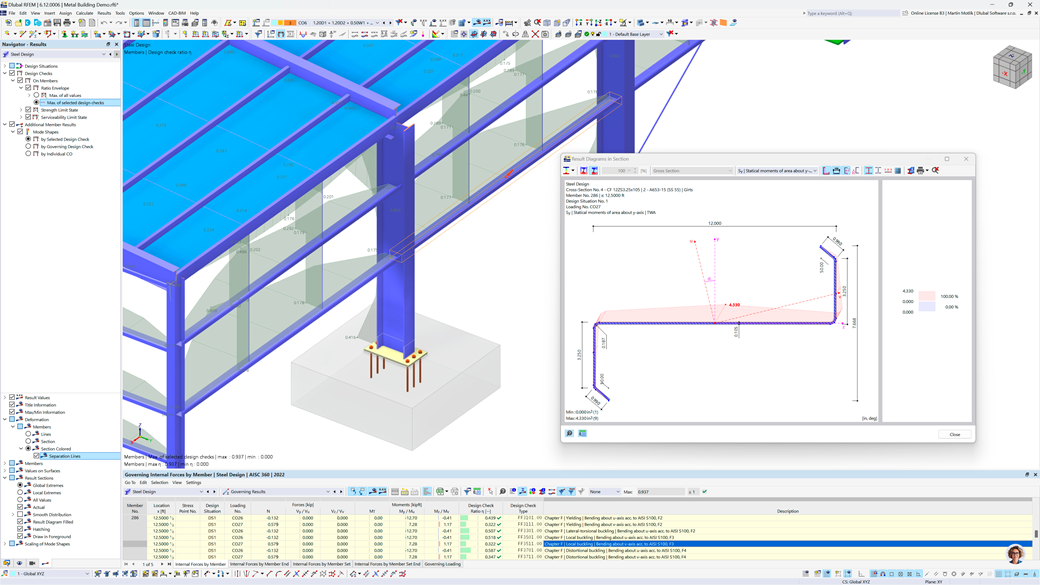

Dimensionamento de aço formado a frio segundo a AISI e CSA

Projete membros de aço formado a frio de acordo com AISI S100-16 e CSA S136-16 usando o complemento de Design de Aço no RFEM 6.

O Método de Resistência Direta (DSM) é aplicado para calcular cargas de flambagem elástica — seja numericamente, através do Método de Faixa Finita (FSM), ou analiticamente, segundo a especificação do código. Veja curvas de flambagem e formas de modo diretamente nos dados da seção.

Saber mais sobre o módulo Dimensionamento de aço

Integração de modelo perfeita com programas BIM

Integre facilmente os seus modelos estruturais com os principais softwares BIM, tais como o Revit ou o Tekla Structures, para um processo de dimensionamento mais eficiente e coordenado.

Autodesk Revit

A interface direta entre o Revit e o RFEM 6 permite a sincronização bidirecional de modelos, permitindo a transferência e atualização de modelos em ambas as direções com facilidade. Independentemente de iniciar o seu projeto no Revit ou no RFEM, as alterações feitas num ambiente podem ser reproduzidas no outro.

Tekla Structures

Ao dimensionar no Tekla Structures, é gerado automaticamente um modelo de análise estrutural. Com apenas um clique, pode exportar o modelo para o RFEM, incluindo dados como apoios, articulações e informações sobre os elementos. Isso permite uma transição suave da modelação para a análise estrutural.

Perguntas mais frequentes

No RFEM 6, o módulo Dimensionamento de aço suporta o dimensionamento de aço formado a frio de acordo com a norma AISI S100. As seguintes secções padronizadas são válidas para este dimensionamento:

Secções em Z e em U, cantoneira e ómega da norma AISI D100-17
Secções ocas retangulares e redondas (HSS) da base de dados AISC

Para permitir o dimensionamento de acordo com a AISI S100, esta opção deve ser selecionada nas configurações de resistência no módulo Dimensionamento de aço.

Sim, as secções definidas pelo utilizador podem ser dimensionadas de acordo com a AISI S100 ou a CSA S136 no RFEM 6.

Tem duas opções principais:

Para formas padrão formadas a frio, pode criar uma secção personalizada utilizando um dos modelos de secção para "parede fina" disponíveis na biblioteca de secções. Esses modelos incluem 14 formas predefinidas formadas a frio.

Se a sua secção não coincidir com nenhuma das formas predefinidas, pode criar e importar a secção a partir do RSECTION, o programa autónomo de secções.

Isto permite geometrias totalmente personalizadas, possibilitando ainda verificações de acordo com as normas AISI ou CSA.

O estado limite de sismos (com e sem excesso de resistência) apenas fornece um resultado para barras com uma configuração sísmica atribuída.

O estado limite de resistência é utilizado para dimensionar todas as barras, incluindo aquelas que não fazem parte do sistema de resistência a forças sísmicas (SFRS). Portanto, são necessários os estados limite de sismos e de resistência.

O estado limite de utilização também está disponível.

Para obter mais informação, consulte a FAQ sobre dimensionamento sísmico e estados limites.

A maneira mais fácil de modelar secções variáveis é utilizando secções soldadas ou secções parametrizadas. Por exemplo, pode copiar a secção com a menor altura e, em seguida, ajustar a altura e/ou largura da segunda secção.
