Oprogramowanie do analizy statyczno-wytrzymałościowej i projektowania konstrukcji metalowych

Usprawnij projekty budowlane z metalu za pomocą elastycznego parametrycznego środowiska modelowania, wsparcia dla zwężanych elementów oraz zintegrowanych sprawdzeń projektowych zgodnych z normami AISC, CSA i AISI. Wykorzystaj rozbudowane biblioteki przekrojów stalowych i materiałów, potężne generatory obciążeń wiatrem/śniegiem/trzęsieniem ziemi (ASCE 7, NBC) oraz bezproblemową integrację BIM.

Pobierz 90-dniową bezpłatną wersję trial Skontaktuj się z naszym działem sprzedaży

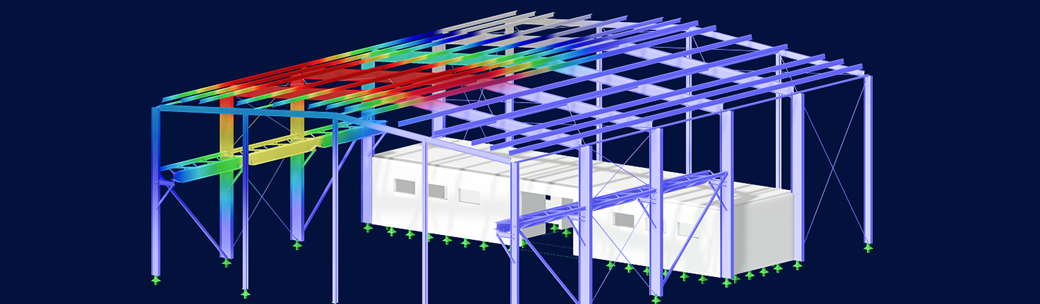

Obraz projektu konstrukcyjnego przedstawiający nowoczesną stalową konstrukcję budynku, ukazującą złożone połączenia i komponenty

Projektowanie wszystkich typowych typów konstrukcji stalowych

Od jednostronnych wiat po złożone, wieloprzęsłowe budynki przemysłowe – RFEM i jego dodatki umożliwiają analizę i projektowanie wszystkich głównych systemów budynków metalowych. Odkryj naszą galerię modeli i przyspiesz proces projektowania za pomocą szablonów opartych na rzeczywistych typologiach konstrukcyjnych.

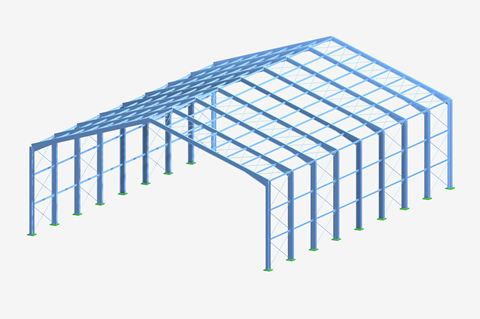

Model budynku o sztywnej konstrukcji ramowej z dużą rozpiętością idealny do dużych przestrzeni, takich jak hale lub magazyny

Budynek o sztywnej ramie (nawje bez podpór)

Konstrukcja bez podpór wewnętrznych – idealna na hangary, areny lub magazyny dystrybucyjne.

Analiza statyczno-wytrzymałościowa budynków wieloprzęsłowych z wieloma ramami i podporami pośrednimi, idealnych dla dużych kompleksów przemysłowych

Budynek wieloprzęsłowy

Wiele ram z podporami pośrednimi – stosowane w dużych kompleksach przemysłowych lub centrach logistycznych.

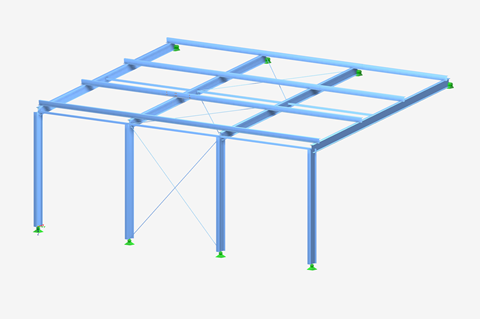

Model RFEM przedstawia budynek dobudowany do istniejącej konstrukcji z dachiem jednospadowym, idealny do wykorzystania jako magazyn, wiata załadunkowa lub dodatkowe pomieszczenie warsztatowe.

Budynki Lean-to

Dołączona konstrukcja z dachem jednospadowym – idealna do przestrzeni magazynowych, ramp załadunkowych lub warsztatowych.

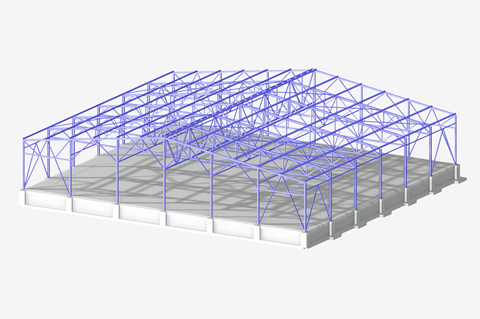

Szczegółowy model budynku o dachu kratownicowym zaprojektowany przy użyciu modułu oprogramowania RFEM 6, prezentujący wyrównanie i projekt konstrukcji.

Budynek z dachem kratownicowym

Dach gestützt von otwarto-kratowymi dźwigarami, wydajny dla lżejszych budynków z dużymi rozpiętościami, zmniejszając zużycie materiałów w porównaniu do pełnych ram.

Zalecana konfiguracja produktu

Odkryj modułowy system oprogramowania Dlubal do projektowania konstrukcji metalowych. Zacznij od głównego programu, dodaj niezbędne rozszerzenia do swoich kluczowych zadań i usprawnij swój przepływ pracy za pomocą zalecanych dodatków.

Program główny

Oprogramowanie do analizy statyczno-wytrzymałościowej i wymiarowania mostów stalowych, betonowych i drewnianych.

RFEM 6

Program podstawowy RFEM 6 służy do definiowania konstrukcji, materiałów i obciążeń w płaskich i przestrzennych układach konstrukcyjnych składających się z płyt, ścian, powłok i prętów.

RSTAB 9

RSTAB 9 to zaawansowane oprogramowanie do analizy i obliczeń konstrukcji belkowych, ramowych i kratownicowych 3D.

Kluczowe rozszerzenia

Podstawowe rozszerzenia

Niezbędne dodatki do podstawowej analizy i projektowania budynków metalowych.

Projektowanie konstrukcji stalowych

Projektowanie konstrukcji aluminiowych

Połączenia stalowe dla RFEM 6

Opcjonalny

Rekomendowane rozszerzenia

Opcjonalne rozszerzenia oferujące dodatkowe możliwości obliczeniowe.

Deplanacja skręcania #nobr#(7. DOF)#/nobr

Stateczność konstrukcji

Skontaktuj się z działem sprzedaży

Kluczowe funkcje

Poznaj nasze najważniejsze funkcje – to one są powodem, dla którego inżynierowie ufają naszemu oprogramowaniu przy codziennych wyzwaniach projektowych z metalu.

Obciążenia środowiskowe wg ASCE/NBC

Automatycznie generuj obciążenia środowiskowe zgodnie z ASCE 7 i NBC używając dedykowanych kreatorów obciążeń śniegiem i wiatrem. Obciążenia śniegiem mogą być stosowane jako obciążenia na prętach lub powierzchniach, podczas gdy obciążenia wiatrem mogą być generowane na komponentach konstrukcyjnych takich jak pionowe ściany, płaskie dachy, dachy jednospadowe, dachy dwuspadowe/korytkowe oraz systemy ściano-dachowe.
Projektowanie prętów o przekroju zbieżnym

Modelowanie częściowo lub w pełni stożkowych elementów jest wspierane z uwzględnieniem zmiennych właściwości przekroju wzdłuż długości elementu. Sprawdzanie projektowe odbywa się na konfigurowalnych segmentach, co pozwala na precyzyjną ocenę zachowania strukturalnego w obszarach stożkowych.
Standard & Custom Sections

Dostępny jest szeroki asortyment walcowanych na gorąco i zimno formowanych przekrojów, w tym przekroje typu I, U, T, kątowniki, prostokątne i okrągłe przekroje rurowe oraz pręty okrągłe. Oprogramowanie umożliwia również wykorzystanie kształtów symetrycznych i asymetrycznych, przekrojów parametrycznych I, T i kątowników, a także definiowanych przez użytkownika przekrojów kompozytowych.
Block-Based Modeling

Create complex structural models quickly and consistently using parametric blocks. RFEM 6 supports parametric modeling based on numerical input – define dimensions, loads, materials, and other parameters to generate adaptable and reusable components. Benefit from the extensive library of downloadable blocks directly in the Dlubal Center.

Browse Parametric Blocks

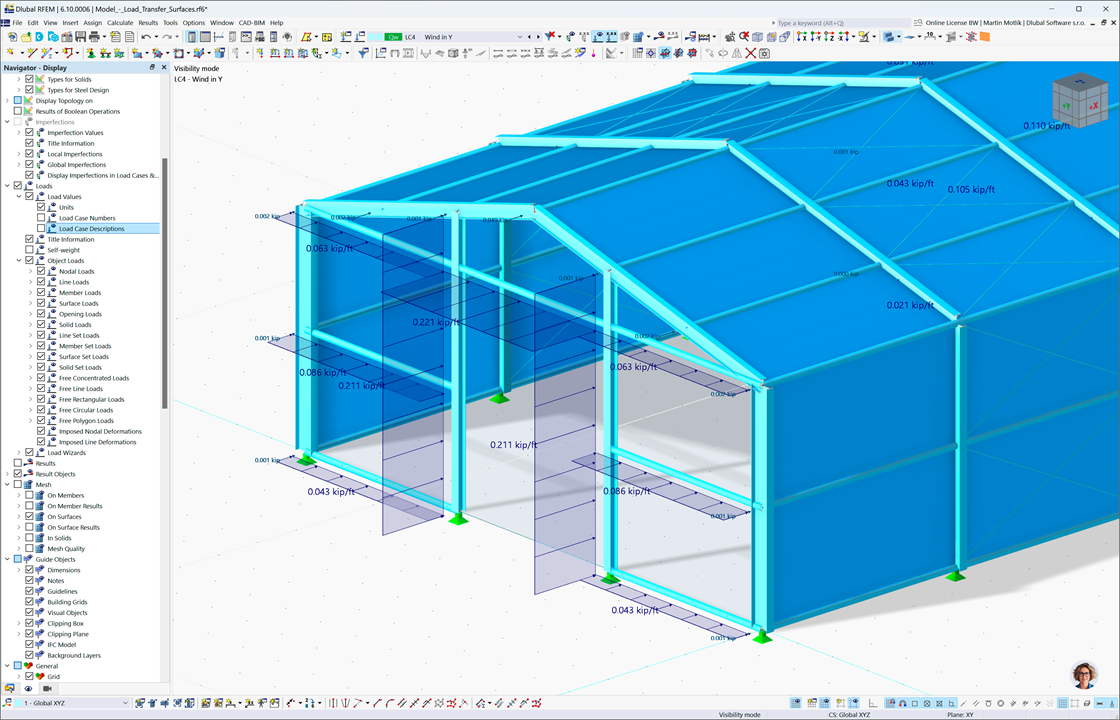

Interfejs RFEM 6 przedstawiający halę stalową z obciążeniami wiatrowymi nałożonymi za pomocą generatora obciążenia wiatrem.

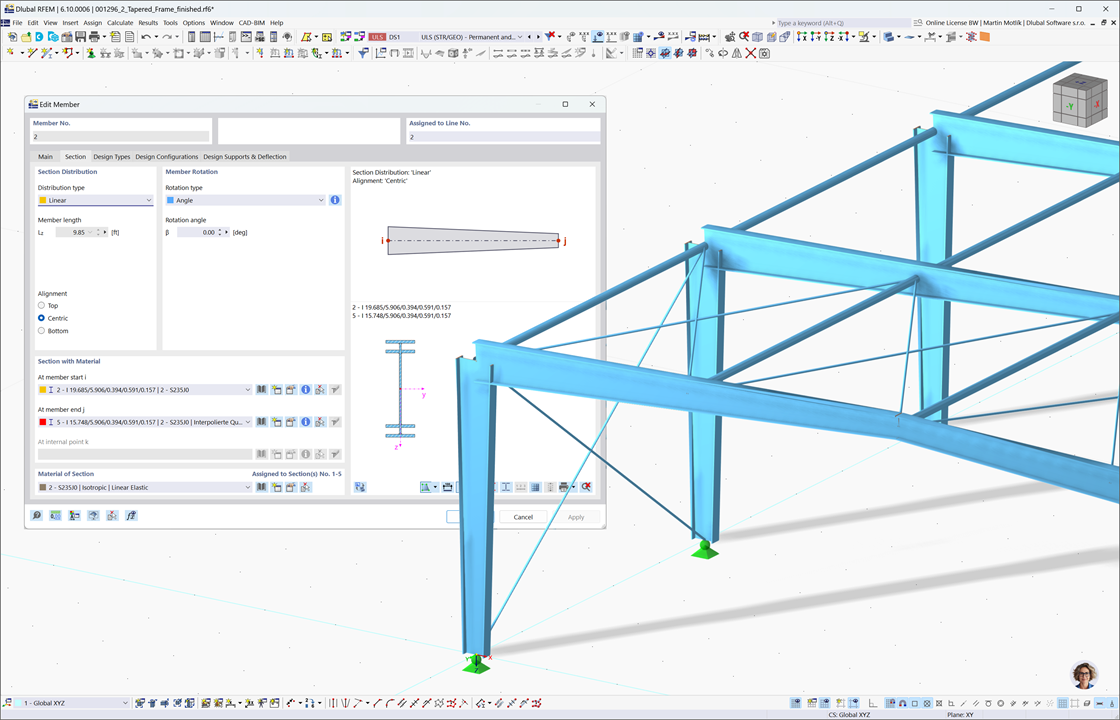

Interfejs RFEM 6 z wyświetlonym modelem hali stalowej i wyeksponowanym oknem dialogowym z ustawieniami dla pręta o zbieżnym przekroju

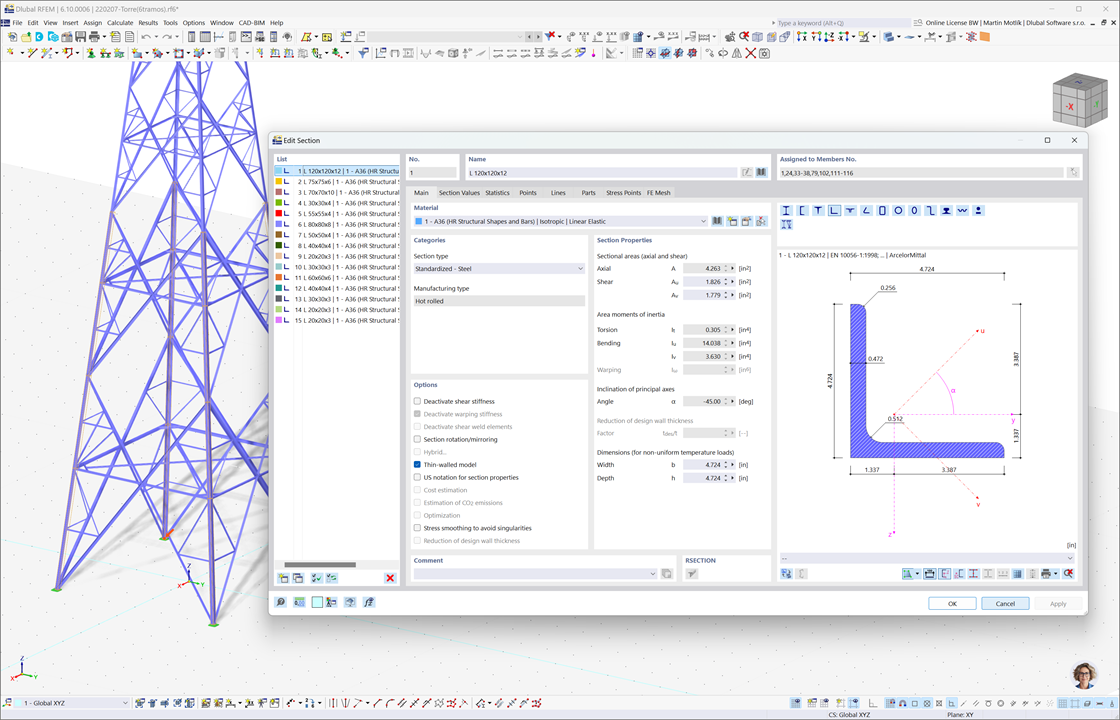

Okno dialogowe z ustawieniami przekroju stalowego dla wieży kratowej w programie RFEM 6

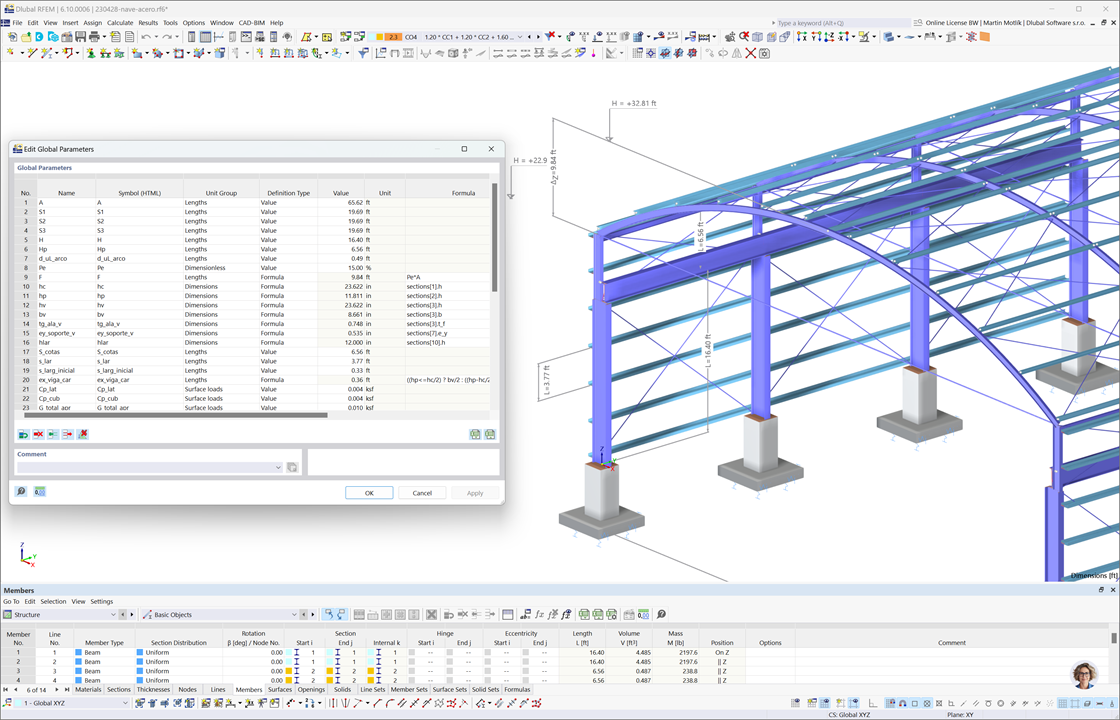

Model 3D konstrukcji hali stalowej utworzony z wykorzystaniem technik modelowania parametrycznego w programie RFEM 6.

Zapytaj Miię

Twój ekspert AI w dziedzinie analizy statyczno-wytrzymałościowej

Projektowanie połączeń stalowych
według AISC

Optymalizuj analizę i projektowanie połączeń członów i płyt bazowych za pomocą dodatku Steel Joints dla RFEM 6. To potężne rozwiązanie typu "wszystko w jednym" eliminuje potrzebę czasochłonnego i podatnego na błędy przenoszenia danych, działając w pełni w modelu MES.

Dzięki funkcjom takim jak półsztywne przeguby z analizą początkowej sztywności, dostosowywane szablony połączeń oraz w pełni przejrzysty widok podmodelu, zyskujesz maksymalną kontrolę i klarowność.

Zautomatyzowany transfer obciążeń, precyzyjne wymiarowanie komponentów połączeń i pełna zgodność z normami, takimi jak AISC, sprawiają, że to narzędzie jest idealne do praktycznego, codziennego użytku – od modelowania po weryfikację projektową.

Poznaj rozszerzenie Połączenia stalowe

Obciążenia sejsmiczne wg ASCE 7 i NBC RSA

Efektywne generowanie obciążenia sejsmicznego z dodatkami do analizy modalnej i analizy widmowej odpowiedzi w oparciu o normy ASCE 7 i NBC. Automatyczne łączenie mas, wyprowadzanie właściwości modalnych (wartości własne, częstotliwości, masy modalne) oraz generowanie równoważnych obciążeń sejsmicznych.

Wkłady modalne są łączone przy użyciu SRSS lub CQC, a kierunkowe składowe trzęsienia ziemi są łączone według SRSS lub zasady 100% / 30% — zapewniając precyzyjny, zgodny z normami projekt sejsmiczny.

Odkryj rozszerzenia Obejrzyj webinarium

Projektowanie elementów stalowych giętych na zimno zgodnie z AISI i CSA

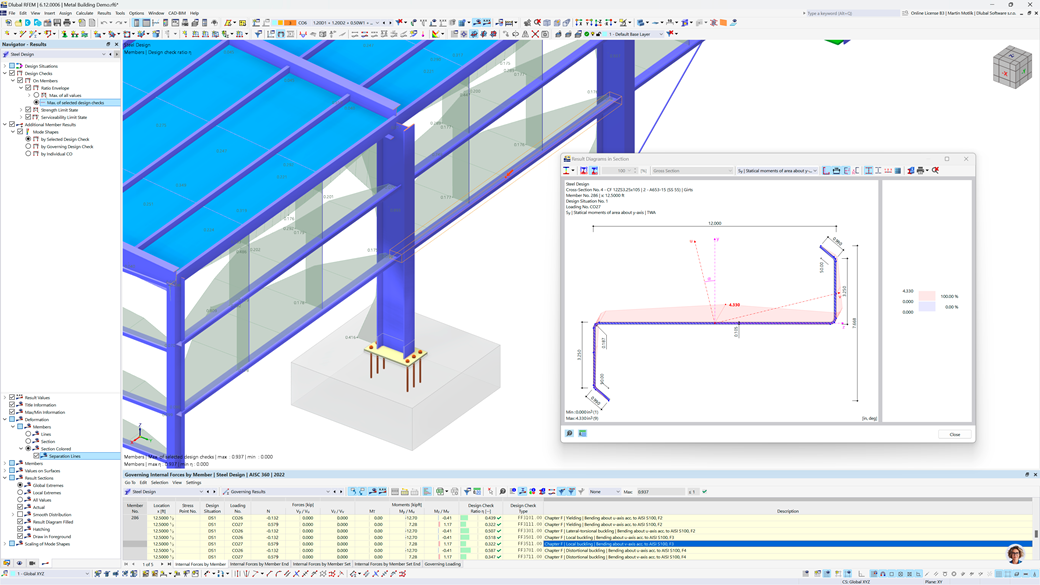

Projektowanie elementów ze stali formowanej na zimno zgodnie z AISI S100-16 i CSA S136-16 przy użyciu dodatku do projektowania stali w RFEM 6.

Metoda bezpośredniej wytrzymałości (DSM) jest stosowana do obliczania nośności sprężystej na wyboczenie — albo numerycznie, za pomocą metody skończonego paska (FSM), albo analitycznie, zgodnie z normą. Wyświetl krzywe wyboczenia i kształty wyboczeń bezpośrednio w danych przekroju.

Więcej o rozszerzeniu Projektowanie konstrukcji stalowych

Seamless Model Integration with BIM Programs

Easily integrate your structural models with leading BIM software such as Revit or Tekla Structures for a more efficient and coordinated design process.

Autodesk Revit

The direct interface between Revit and RFEM 6 enables bidirectional model synchronization, allowing you to transfer and update models in both directions with ease. Whether you're starting your project in Revit or RFEM, changes made in one environment can be reflected in the other.

Tekla Structures

When designing in Tekla Structures, a structural analysis model is generated automatically. With just one click, you can export the model to RFEM, including data such as supports, hinges, and member information. This enables a smooth transition from modeling to structural analysis.
