Программное обеспечение для расчёта и проектирования металлоконструкций

Упростите ваши проекты по строительству металлических зданий с помощью гибкой параметрической среды моделирования, поддержки конических элементов и встроенных проверок проектирования в соответствии со стандартами AISC, CSA и AISI. Используйте обширные библиотеки стальных сечений и материалов, мощные генераторы ветровых/снежных/сейсмических нагрузок (ASCE 7, NBC) и бесшовную интеграцию BIM.

Скачать бесплатную пробную версию на 90 дней Связаться с отделом продаж

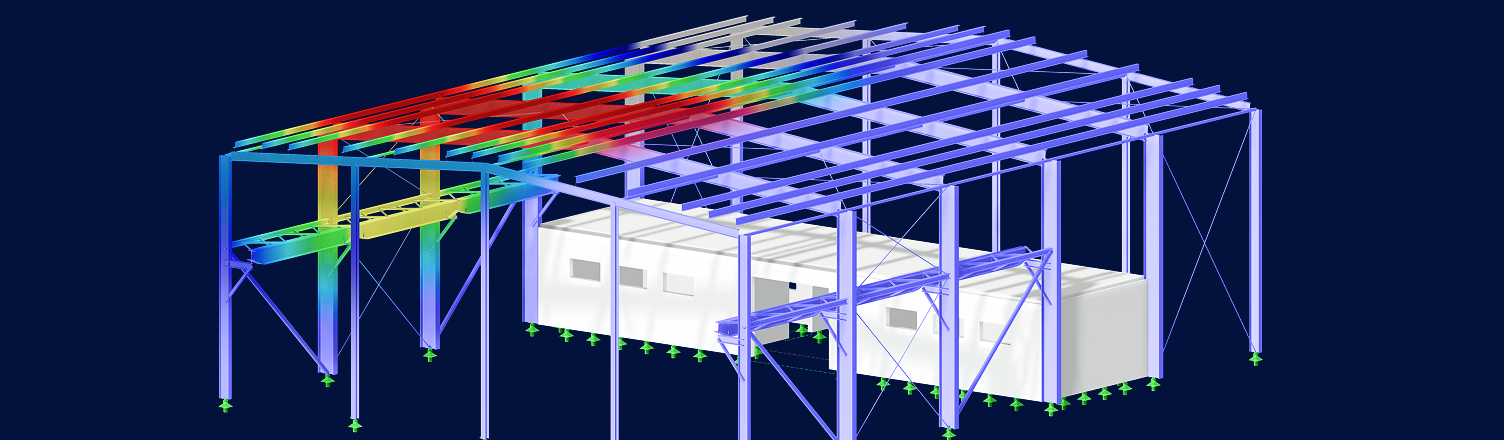

Изображение расчёта конструкции современного металлического каркаса с детализацией соединений и компонентов.

Расчёт всех типов металлических зданий

От односкатных навесов до сложных многопролётных промышленных зданий – RFEM и его дополнения позволяют выполнять анализ и проектирование всех основных систем металлических зданий. Исследуйте нашу галерею моделей и ускорьте процесс проектирования с помощью шаблонов, основанных на реальных типологиях конструкций.

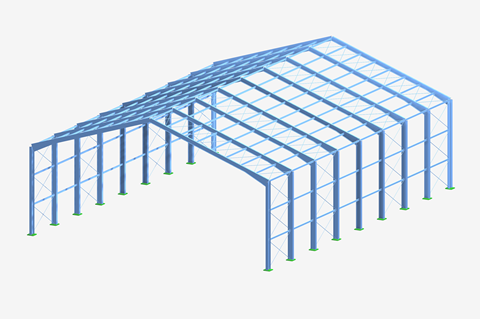

Модель здания с жёстким каркасом и большими пролётами, идеально подходит для таких помещений, как ангары и склады.

Жёсткое каркасное здание (Ясный пролет)

Свободно расположенная конструкция без внутренних колонн — идеально подходит для ангаров, арен или распределительных складов.

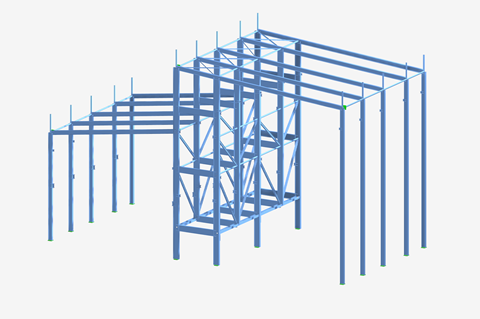

Расчёт прочности здания с несколькими пролётами, множественными рамами и промежуточными опорами идеально подходит для крупных промышленных комплексов.

Многопролётное здание

Несколько рам с промежуточными опорами – используются для крупных промышленных комплексов или логистических центров.

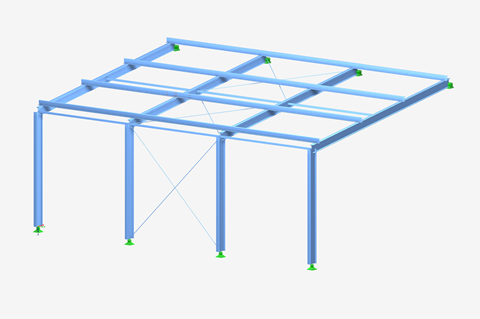

МОДЕЛЬ RFEM демонстрирует капитальную пристройку с односкатной крышей, идеально подходящую как хранилище, для погрузочных платформ или расширения производственного пространства.

Односкатное здание

Пристроенное строение с односкатной крышей – идеально подходит для добавления складских помещений, загрузочных зон или мастерских.

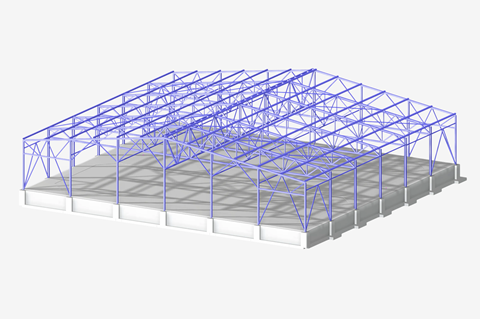

Детализированная модель здания с фермами рефа, рассчитанная в модуле RFEM 6.

Здание с фермами и плоской кровлей

Крыша, поддерживаемая ферменными балками с открытыми сетками, эффективна для легких зданий с большими пролетами, что снижает использование материалов по сравнению с цельными каркасами.

Рекомендуемая настройка продукта

Откройте для себя модульную систему программного обеспечения Dlubal для проектирования металлических зданий. Начните с основной программы, добавьте необходимые расширения для ваших основных задач и улучшите рабочий процесс с помощью рекомендуемых надстроек.

Основная программа

Основное приложение для комплексного расчёта и проектирования стальных, железобетонных и деревянных мостов.

RFEM 6

Основная программа RFEM 6 используется для создания расчётных моделей, материалов и нагрузок плоских и пространственных конструктивных систем из плит, стен, оболочек и стержней.

RSTAB 9

RSTAB 9 — это мощное программное обеспечение для расчёта и проектирования 3D-структур балочной конструкции, пространственных и плоских фахверковых рам и ферм.

Расширение ключей

Основные аддоны

Необходимые аддоны для расчёта и проектирования металлических зданий.

Расчёт стальных конструкций

Расчёт алюминиевых конструкций

Стальные соединения для RFEM 6

Опционально

Рекомендуемые расширения

Опциональные аддоны, расширяющие возможности расчёта

Торсионноеизолятация(7-й СО)

Устойчивость конструкций

Связаться с отделом продаж

Основные функции

Изучите наши самые важные функции – именно из-за них инженеры доверяют нашему программному обеспечению при решении повседневных задач проектирования металлоконструкций.

Нагрузки окруж среды по ASCE/NBC

Автоматически генерируйте экологические нагрузки в соответствии с ASCE 7 и NBC, используя специальные мастера снеговых и ветровых нагрузок. Снеговые нагрузки можно применять в виде нагрузок на элементы или поверхности, в то время как ветровые нагрузки могут генерироваться на конструктивные элементы, такие как вертикальные стены, плоские крыши, односкатные крыши, двускатные/желобчатые крыши и комбинированные системы стена-крыша.
Расчёт суженных стержней

Моделирование частично или полностью сужающихся элементов поддерживается с учетом изменяющихся свойств сечения по всей длине элемента. Проверки проектирования выполняются на настраиваемых сегментах, что позволяет точно оценить структурное поведение в сужающихся областях.
Standard & Custom Sections

Доступен широкий ассортимент горячекатаных и холодногнутых сечений, включая двутавровые, швеллерные, тавровые сечения, уголки, прямоугольные и круглые полые сечения, а также круглые стержни. Программа также позволяет использовать симметричные и несимметричные формы, параметрические двутавровые, тавровые и угловые сечения, а также пользовательские составные сечения.
Block-Based Modeling

Create complex structural models quickly and consistently using parametric blocks. RFEM 6 supports parametric modeling based on numerical input – define dimensions, loads, materials, and other parameters to generate adaptable and reusable components. Benefit from the extensive library of downloadable blocks directly in the Dlubal Center.

Browse Parametric Blocks

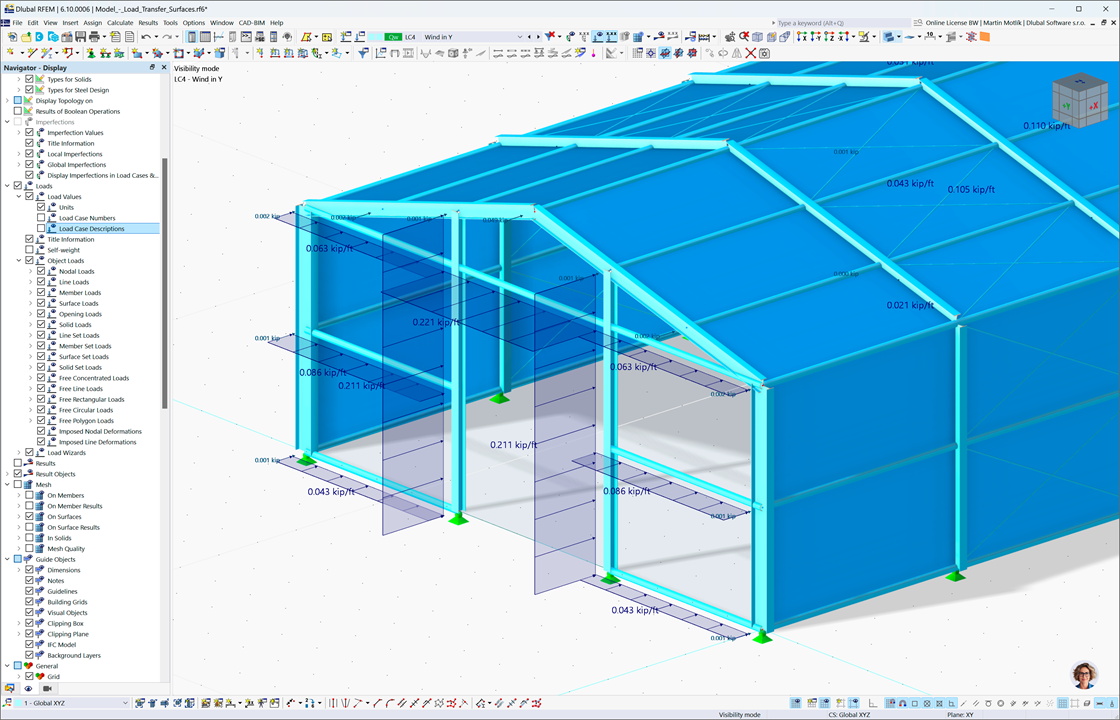

Интерфейс RFEM 6, изображающий стальной зал с нагрузками ветра, приложенными с помощью Мастера нагрузок ветра.

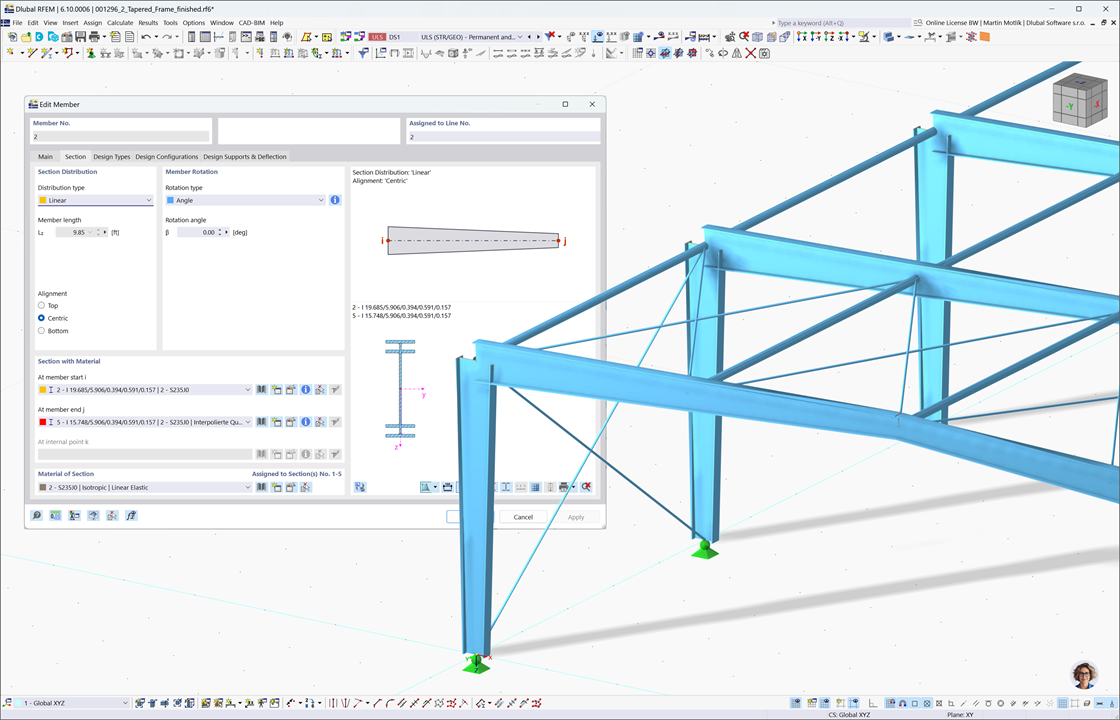

Интерфейс RFEM 6 с изображением модели стального зала с акцентом на диалоговое окно настроек элемента с изменяющимся сечением.

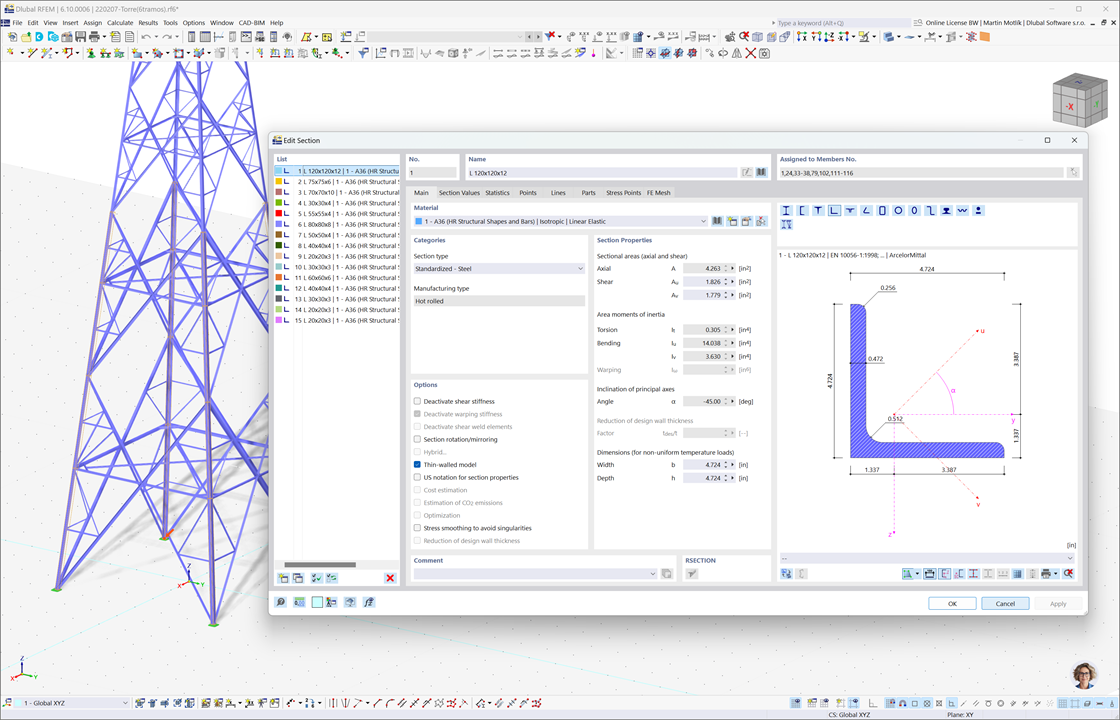

Диалоговое окно для настройки стальной секции для решетчатой мачты в программном обеспечении RFEM 6

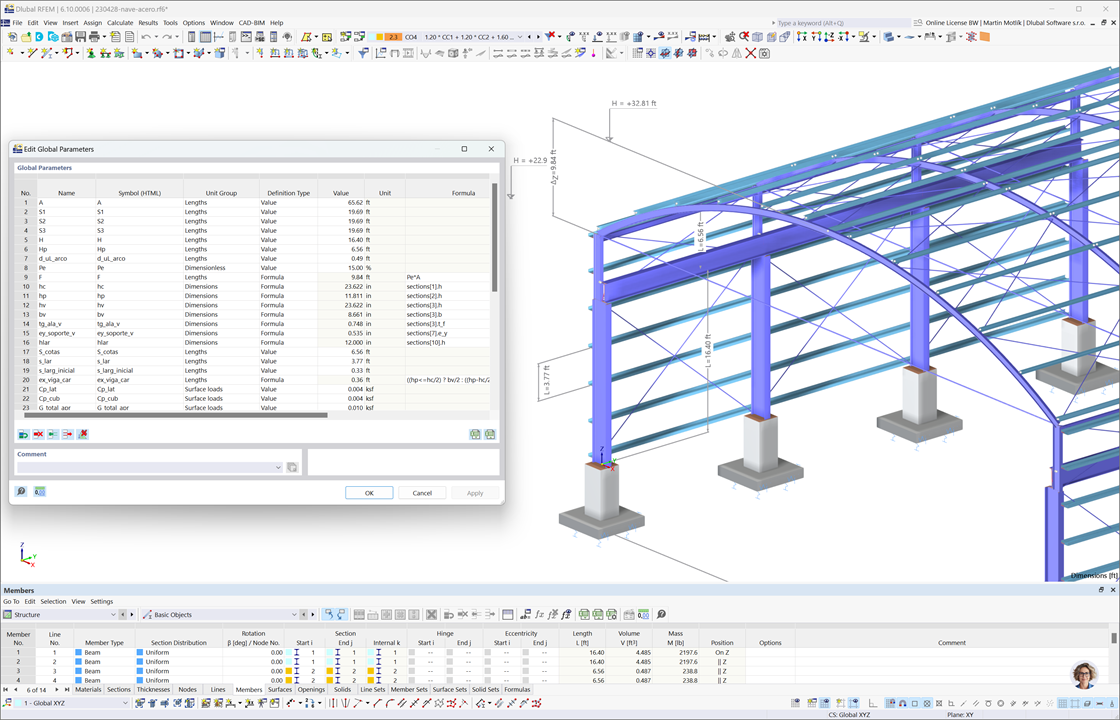

3D модель конструкции стального зала, созданная с использованием технологий параметрического моделирования в RFEM 6.

Спросить Mia

Ваш AI-эксперт по расчёту конструкций

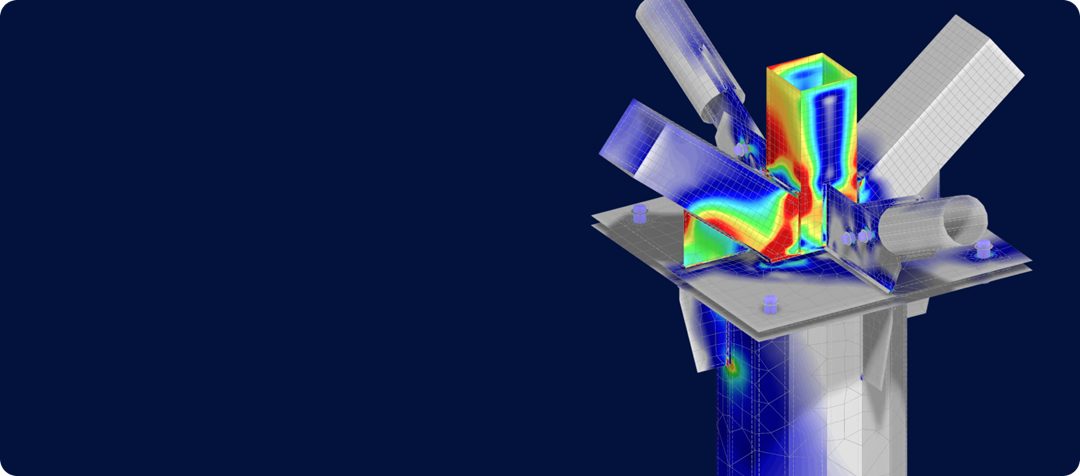

Расчёт стальных соединений
по AISC

Оптимизируйте анализ и проектирование соединений элементов и базовых пластин с помощью надстройки Steel Joints для RFEM 6. Это мощное решение "всё в одном" устраняет необходимость в трудоёмких и подверженных ошибкам передачах данных, работая полностью в модели МКЭ.

С функциями, такими как полужёсткие шарниры с анализом начальной жёсткости, настраиваемые шаблоны соединений и полностью прозрачный просмотр подмоделей, вы получаете максимальный контроль и ясность.

Автоматическая передача нагрузок, точное размерение компонентов соединений и полное соответствие стандартам, таким как AISC, делают этот инструмент идеальным для практического, повседневного использования от моделирования до проверки проектирования.

Откройте для себя аддон Стальные соединения

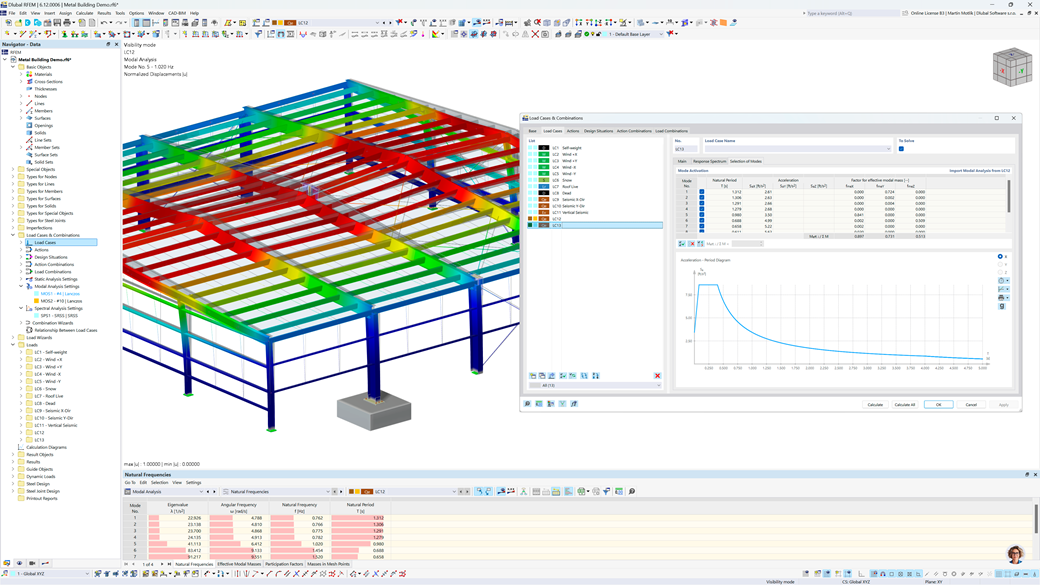

Сейсмическое воздействие по нормативам ASCE 7 и NBC RSA

Эффективное генерирование сейсмической нагрузки с помощью дополнений для модального и спектрального анализа согласно стандартам ASCE 7 и NBC. Автоматическое комбинирование масс, вывод модальных свойств (собственных значений, частот, модальных масс) и генерирование эквивалентных сейсмических нагрузок.

Модальные вклады комбинируются с использованием SRSS или CQC, а направленные компоненты землетрясения комбинируются по SRSS или правилу 100% / 30% — это обеспечивает точное, соответствующее нормативам проектирование сейсмической устойчивости.

Исследуйте аддоны Посмотреть вебинар

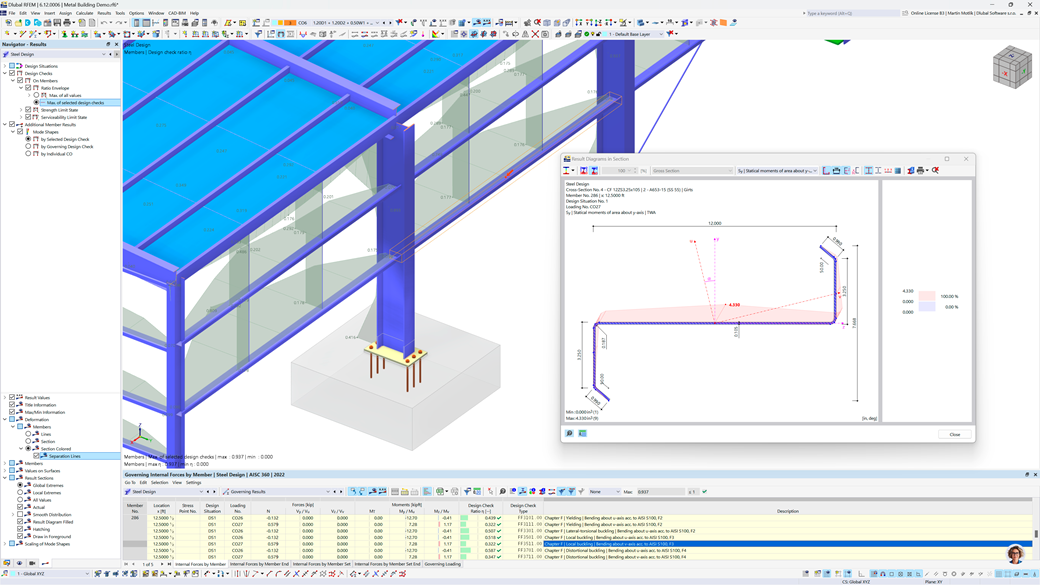

Расчёт тонкостенных профилей по AISI и CSA

Проектирование стальных элементов холодной формовки в соответствии с AISI S100-16 и CSA S136-16 с использованием надстройки Steel Design в RFEM 6.

Метод прямой прочности (DSM) применяется для расчета упругих критических нагрузок — либо численно, с помощью метода конечных полос (FSM), либо аналитически, согласно спецификациям кода. Просматривайте кривые обрушения и формы мод непосредственно в данных сечения.

Подробнее о аддоне Стальное проектирование

Seamless Model Integration with BIM Programs

Easily integrate your structural models with leading BIM software such as Revit or Tekla Structures for a more efficient and coordinated design process.

Autodesk Revit

The direct interface between Revit and RFEM 6 enables bidirectional model synchronization, allowing you to transfer and update models in both directions with ease. Whether you're starting your project in Revit or RFEM, changes made in one environment can be reflected in the other.

Tekla Structures

When designing in Tekla Structures, a structural analysis model is generated automatically. With just one click, you can export the model to RFEM, including data such as supports, hinges, and member information. This enables a smooth transition from modeling to structural analysis.

Часто задаваемые вопросы

В RFEM 6, дополнительный модуль Steel Design поддерживает проектирование холодногнутых стальных конструкций согласно стандарту AISI S100. Для этого проектирования действительны следующие стандартизированные сечения:

С-образные, шляпные, угловые и Z-образные сечения из стандарта AISI D100-17
Прямоугольные и круглые полые структурные сечения (HSS) из базы данных AISC

Чтобы включить проектирование по стандарту AISI S100, этот параметр должен быть выбран в настройках конфигурации на прочность в дополнительном модуле Steel Design.

Да, пользовательские сечения могут быть рассчитаны в соответствии с AISI S100 или CSA S136 в RFEM 6.

У вас есть два основных варианта:

Для стандартных холодногнутых профилей вы можете создать пользовательское сечение, используя один из шаблонов «Тонкостенные» доступных в библиотеке сечений. Эти шаблоны включают 14 предопределенных холодногнутых форм.

Если ваше сечение не соответствует ни одной из предопределенных форм, вы можете создать и импортировать сечение из RSECTION, автономной программы для расчета сечения.

Это позволяет использовать полностью пользовательские геометрии, при этом обеспечивая проверку расчетов в соответствии со стандартами AISI или CSA.

Состояние предела землетрясения (с избыточной прочностью и без неё) предоставляет результат только для элементов с назначенной сейсмической конфигурацией.

Состояние предела прочности используется для проектирования всех элементов, включая те элементы, которые не являются частью сейсмостойкой системы (SFRS). Поэтому требуются как состояния предела землетрясения, так и состояния предела прочности.

Также доступно состояние предела эксплуатационной пригодности.

Подробнее читайте в нашем подробном разделе FAQ о сейсмическом проектировании и предельных состояниях.

Самый простой способ моделирования конусов - использовать сварные сечения или параметризованные сечения. Например, вы можете скопировать сечение с меньшей высотой, а затем изменить высоту и/или ширину второго сечения.
