Statik- und Konstruktionssoftware für Metallgebäude

Optimieren Sie Ihre Metallbauprojekte mit einer flexiblen parametrischen Modellierungsumgebung, Unterstützung für konisch zulaufende Bauteile und integrierten Bemessungsprüfungen nach AISC-, CSA- und AISI-Standards. Nutzen Sie umfangreiche Bibliotheken von Stahlprofilen und -materialien, leistungsstarke Wind-/Schnee-/Erdbebenlastgeneratoren (ASCE 7, NBC) und nahtlose BIM-Integration.

90-Tage-Testversion gratis herunterladen Kontaktieren Sie unseren Vertrieb

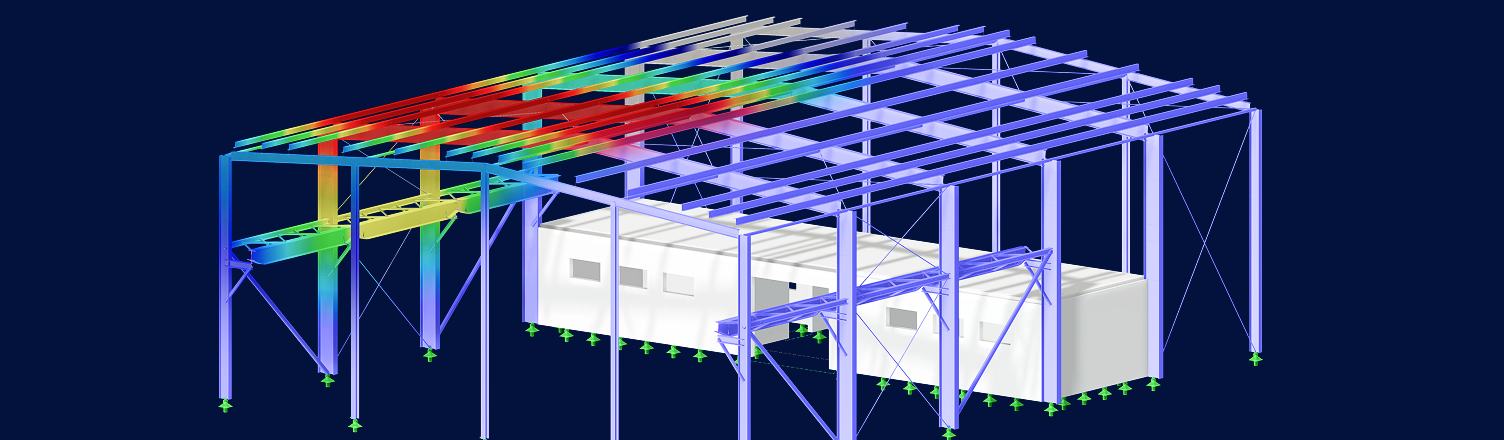

Statikdarstellung eines modernen Metallgebäuderahmens mit Schwerpunkt auf komplexen Verbindungen und Bauteilen.

Bemessung aller gängigen Metallgebäudearten

Von Schuppen mit einfacher Neigung bis hin zu komplexen mehrfeldrigen Industriegebäuden - RFEM und seine Add-Ons ermöglichen die Berechnung und Bemessung aller wesentlichen Metallbausysteme. Erkunden Sie unsere Modellgalerie und beschleunigen Sie Ihren Bemessungsprozess mit Vorlagen, die auf realen Bautypologien basieren.

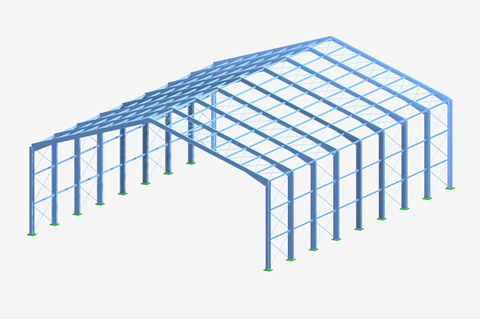

Modell eines Starrrahmengebäudes mit lichter Weite, ideal für große Räume wie Flugzeughallen oder Lagerhallen.

Gebäude mit starrem Rahmen (freie Spannweite)

Freitragende Struktur ohne innere Stützen - ideal für Flugzeughallen, Arenen oder Auslieferungsläger.

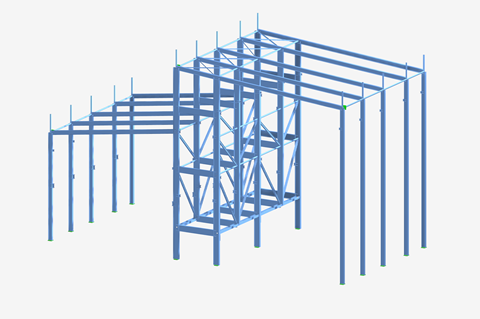

Statische Berechnung eines mehrschiffigen Gebäudes mit mehreren Rahmen und Zwischenstützen, ideal für große Industriekomplexe.

Mehrfeld-Gebäude

Mehrere Rahmen mit Zwischenträgern – verwendet für große Industriekomplexe oder Logistikzentren.

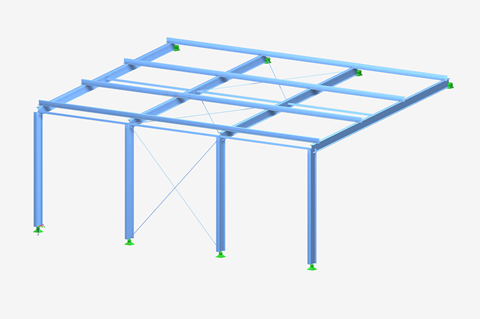

Anbaugebäude

Anbau mit Pultdach - ideal für Lagererweiterungen, Laderampen oder Werkstatträume.

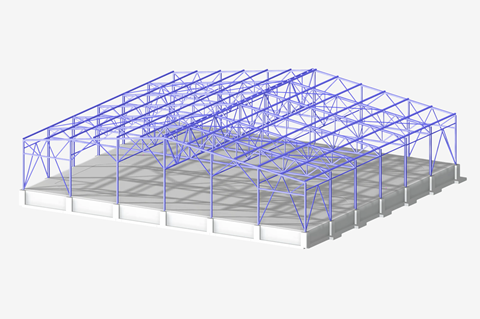

Detailliertes Modell eines Gebäudes mit einem Dachtragwerk, das mit dem RFEM 6-Softwaremodul entwickelt wurde und die Ausrichtung und Konstruktion des Tragwerks zeigt.

Tragwerksprüfung eines Museums auf Träger-Ebene

Dach, das von Fachwerkbindern getragen wird, ist effizient für leichtere Gebäude mit großen Spannweiten und verringert im Vergleich zu Vollrahmen den Materialeinsatz.

Empfohlene Produktkonfiguration

Entdecken Sie das modulare System von Dlubal Software für die Bemessung von Metallbauten. Beginnen Sie mit dem Hauptprogramm, fügen Sie wichtige Erweiterungen für Ihre Kernaufgaben hinzu und optimieren Sie Ihren Arbeitsablauf mit empfohlenen Add-Ons.

Hauptprogramm

Primäre Anwendung zur umfassenden Berechnung und Bemessung von Brücken aus Holz, Stahl und Stahlbeton.

RFEM 6

Mit dem Hauptprogramm RFEM 6 können Strukturen, Materialien und Lasten von ebenen und räumlichen Tragwerken, die aus Platten, Wänden, Schalen und Stäben bestehen, definiert werden.

RSTAB 9

RSTAB 9 ist eine leistungsfähige Software zur Bemessung und Berechnung von 3D-Stäben sowie von Rahmen- und Fachwerkkonstruktionen.

Wichtige Erweiterungen

Unverzichtbare Add-Ons

Wichtige Add-Ons für die Kernanalyse und Bemessung von Metallbauten.

Stahlbemessung

Aluminiumbemessung

Stahlanschlüsse in RFEM 6

Optional

Empfohlene Erweiterungen

Optionale Add-Ons, die zusätzliche Bemessungsfunktionen bieten.

Wölbkrafttorsion (7. Freiheitsgrad)

Strukturstabilität

Vertrieb kontaktieren

Wichtige Features

Entdecken Sie unsere wichtigsten Features – sie sind der Grund, warum Ingenieure bei ihren täglichen Herausforderungen im Metallbau auf unsere Software vertrauen.

Umweltlasten nach ASCE/NBC

Generieren Sie automatisch Umweltlasten gemäß ASCE 7 und NBC mithilfe spezieller Assistenten für Schnee- und Windlasten. Schneelasten können als Stab- oder Flächenlasten aufgebracht werden, während Windlasten auf Bauteilen wie vertikale Wände, Flachdächer, Pultdächer, Satteldächer/Trogdächer und kombinierte Wand-Dach-Systeme generiert werden können.
Bemessung von Voutenstäben

Die Modellierung von teilweise oder vollständig gevouteten Stäben wird durch die genaue Berücksichtigung unterschiedlicher Querschnittseigenschaften entlang der Stablänge unterstützt. Die Nachweise werden an individuell anpassbaren Segmenten durchgeführt, wodurch eine präzise Bewertung des Strukturverhaltens in verjüngten Bereichen möglich ist.
Standard- und benutzerdefinierte Querschnitte

Es steht eine umfassende Palette an warmgewalzten und kaltgeformten Querschnitten zur Verfügung, darunter I-Profile, U-Profile, T-Profile, Winkelprofile, rechteckige und kreisförmige Hohlprofile sowie Rundstahl. Die Software ermöglicht auch die Verwendung von symmetrischen und asymmetrischen Formen, parametrischen I-, T- und Winkelprofilen sowie benutzerdefinierten Verbundquerschnitten.
Blockbasierte Modellierung

Erstellen Sie komplexe Statikmodelle schnell und konsistent mit parametrischen Blöcken. RFEM 6 unterstützt die parametrische Modellierung auf der Grundlage numerischer Eingaben – definieren Sie Abmessungen, Lasten, Materialien und andere Parameter, um anpassbare und wiederverwendbare Komponenten zu erzeugen. Profitieren Sie von der umfangreichen Bibliothek an herunterladbaren Blöcken direkt im Dlubal Center.

Parametrische Blöcke durchsuchen

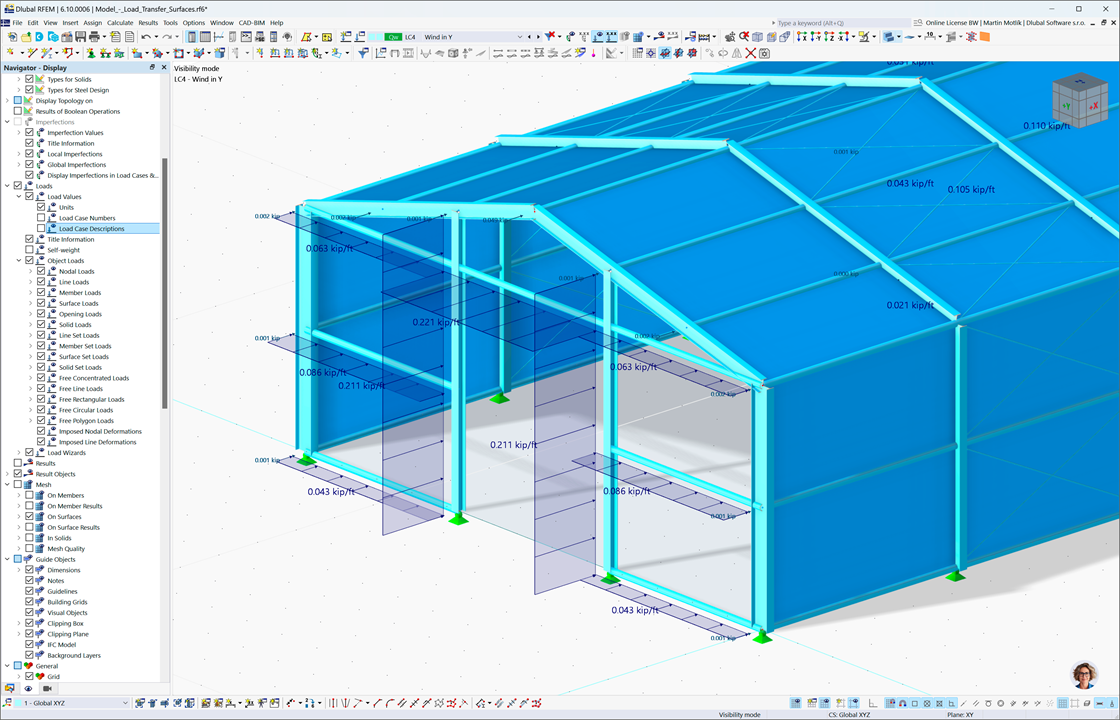

RFEM-6-Oberfläche mit Darstellung einer Stahlhalle mit Windlasten, die mit dem Windlastassistenten aufgebracht wurden.

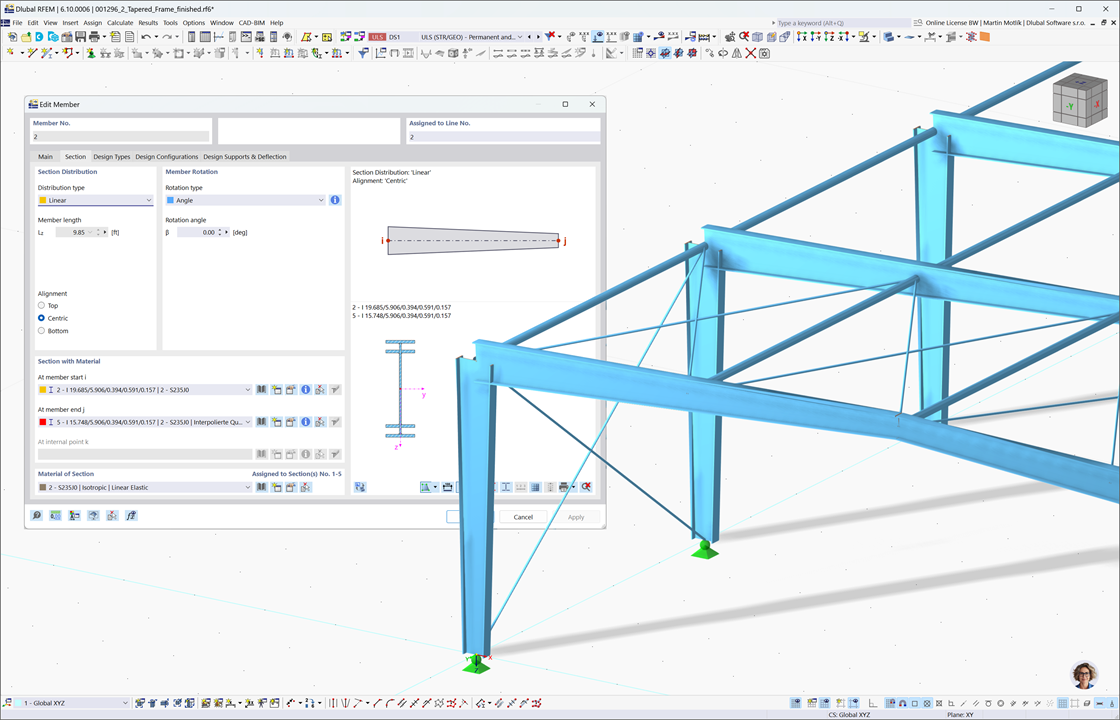

RFEM 6-Oberfläche mit einem Stahlhallenmodell und Schwerpunkt auf dem Dialogfeld für die Einstellungen von Voutenstäben.

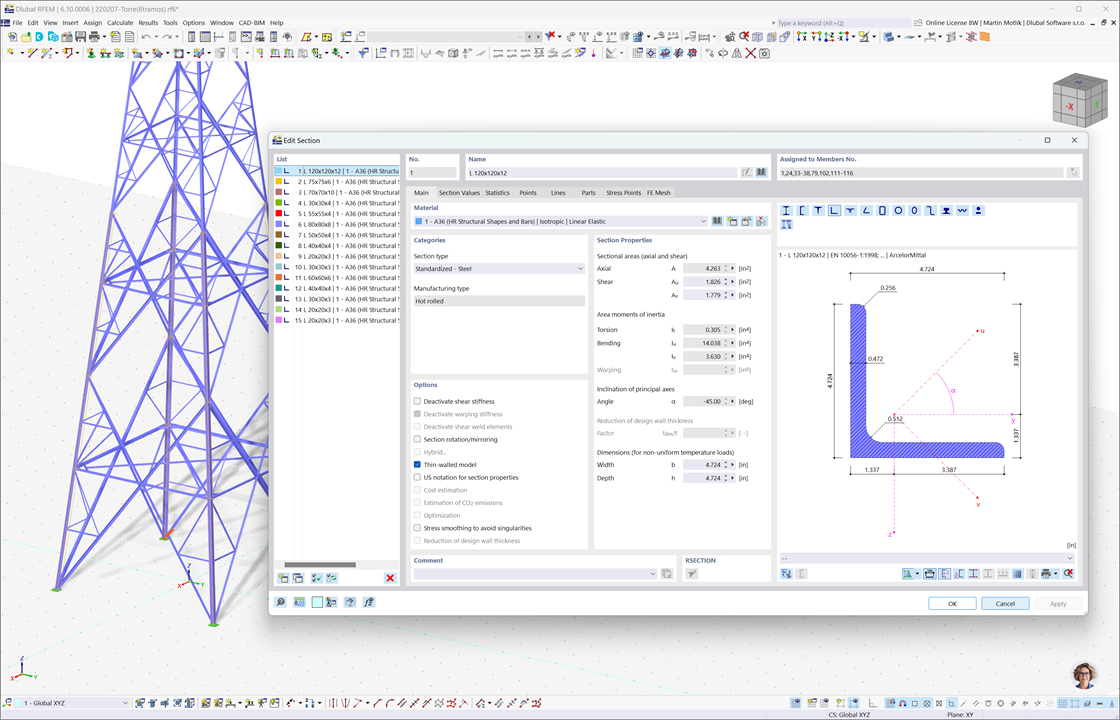

Dialogfenster zur Darstellung des Aufbaus von Stahlprofilen für einen Gittermast in der Software RFEM 6.

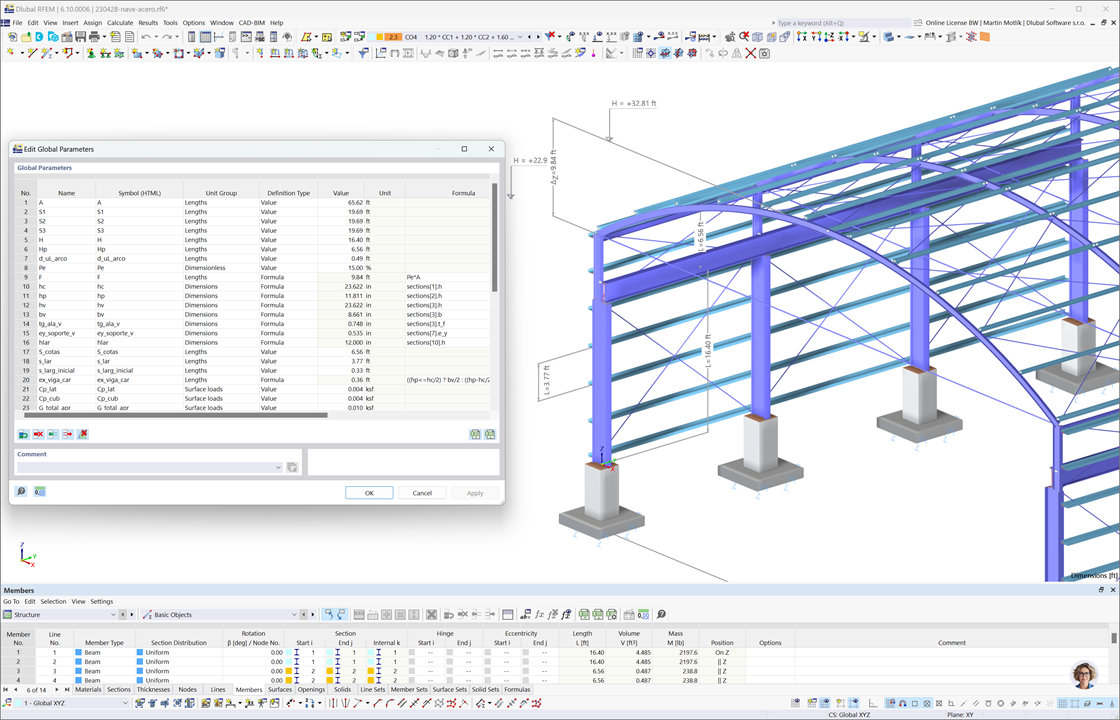

3D-Modell einer Hallenkonstruktion aus Stahl, erstellt mit parametrischen Modellierungsverfahren in RFEM 6.

Mia fragen

Ihr KI-Experte für Statische Berechnung

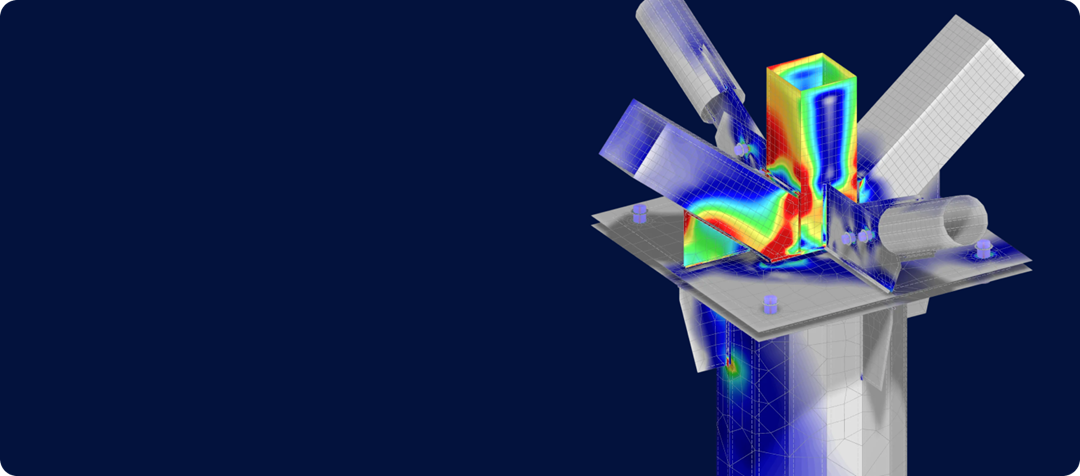

Bemessung von Stahlverbindungen nach AISC

Optimieren Sie die Analyse und Bemessung von Stab- und Fußplattenverbindungen mit dem Steel Joints Add-On für RFEM 6. Diese leistungsstarke All-in-One-Lösung eliminiert die Notwendigkeit für zeitaufwändige und fehleranfällige Datenübertragungen, indem sie vollständig im FEM-Modell arbeitet.

Mit Funktionen wie halbstarren Gelenken mit Anfangssteifigkeitsanalyse, anpassbaren Verbindungsvorlagen und einer vollständig transparenten Untermodellansicht gewinnen Sie maximale Kontrolle und Klarheit.

Automatischer Lasttransfer, präzise Bemessung der Verbindungskomponenten und vollständige Einhaltung von Standards wie AISC machen dieses Tool ideal für den praktischen, täglichen Einsatz – von der Modellierung bis zur Bemessungsverifizierung.

Entdecken Sie das Add-On Stahlanschlüsse

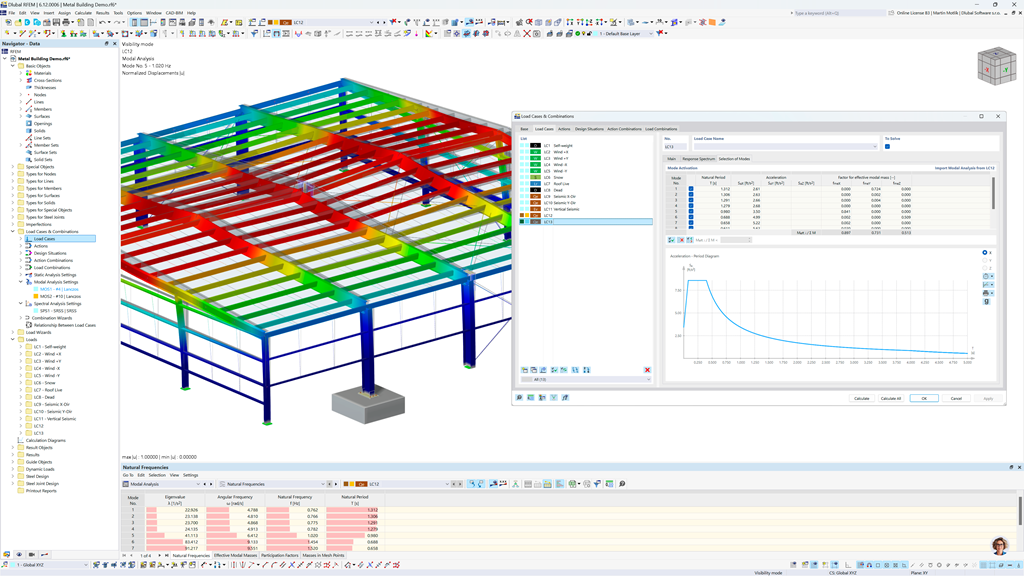

Seismische Belastung einschließlich ASCE 7 und NBC RSA

Effiziente Generierung von seismischen Lasten mit Add-on Modalanalyse und Add-On Antwortspektrenverfahren basierend auf den Standards von ASCE 7 und NBC. Automatische Massenkombination, Ausgabe modaler Eigenschaften (Eigenwerte, Frequenzen, Modalmassen) und Generierung von Erdbebenersatzlasten.

Die modalen Beiträge werden unter Verwendung von SRSS oder CQC kombiniert, wobei die richtungsabhängigen Erdbebenkomponenten anhand von SRSS oder mit 100%/30%-Regel kombiniert werden, um eine präzise, codekonforme Erdbebenbemessung sicherzustellen.

Add-Ons entdecken Webinar ansehen

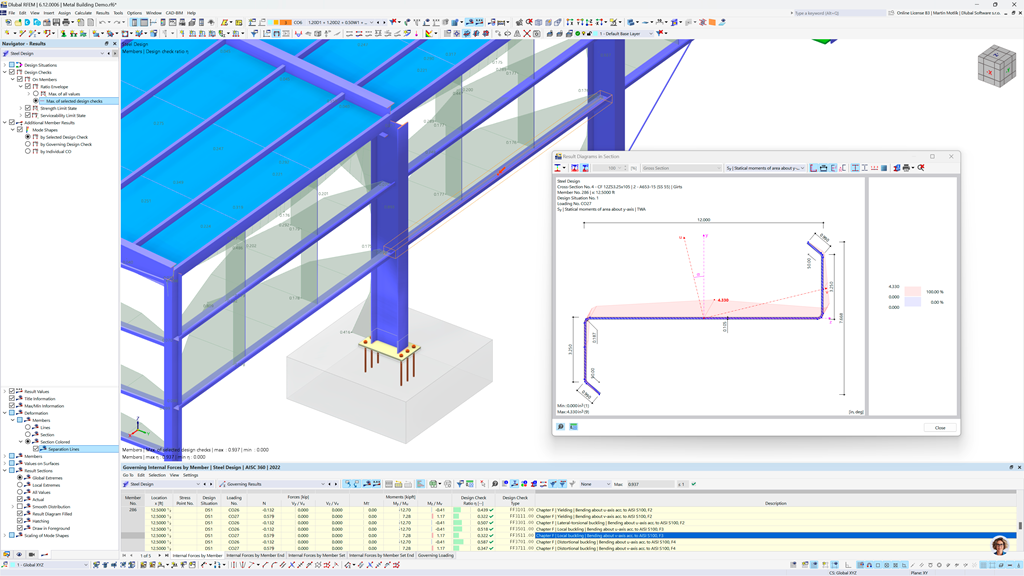

Bemessung von kaltgeformtem Stahl nach AISI & CSA

Bemessen Sie kaltgeformte Stahlstäbe nach AISI S100-16 und CSA S136-16 mit dem Add-On Stahlbemessung in RFEM 6.

Die direkte Festigkeitsmethode wird zur Berechnung der elastischen Knicklasten angewendet – entweder numerisch über die Finite-Streifen-Methode (FSM) oder analytisch nach Normvorschrift. Zeigen Sie Knickkurven und Eigenformen direkt in den Querschnittsdaten an.

Mehr über das Add-On Stahlbemessung

Nahtlose Modellintegration mit BIM-Programmen

Integrieren Sie Ihre Statikmodelle einfach mit führender BIM-Software wie Revit oder Tekla Structures, um einen effizienteren und koordinierten Bemessungsprozess zu ermöglichen.

Autodesk Revit

Die direkte Schnittstelle zwischen Revit und RFEM 6 ermöglicht eine bidirektionale Modellsynchronisation, so dass Sie Modelle problemlos in beide Richtungen übertragen und aktualisieren können. Unabhängig davon, ob Sie Ihr Projekt in Revit oder RFEM beginnen, können Änderungen, die in der einen Umgebung vorgenommen werden, in der anderen wiedergegeben werden.

Tekla Structures

Beim Bemessen in Tekla Structures wird automatisch ein Statikmodell erstellt. Mit nur einem Klick können Sie das Modell nach RFEM exportieren, einschließlich Daten wie Auflager, Gelenke und Stabinformationen. Dies ermöglicht einen reibungslosen Übergang von der Modellierung zur statischen Berechnung.

Häufig gestellte Fragen

In RFEM 6 unterstützt das Add-On Stahlbemessung die Bemessung von kaltgeformtem Stahl gemäß der Norm AISI S100. Für diese Bemessung gelten die folgenden genormten Querschnitte:

U-Profile, Hutprofile, Winkel und Z-Profile gemäß der AISI D100-17
Rechteckige und runde Hohlprofile (HSS) aus der AISC-Datenbank

Um die Bemessung nach AISI S100 zu ermöglichen, muss diese Option in den Festigkeitskonfigurations-Einstellungen im Add-On Stahlbemessung ausgewählt werden.

Ja, benutzerdefinierte Querschnitte können in RFEM 6 gemäß AISI S100 oder CSA S136 bemessen werden.

Es stehen zwei Hauptoptionen zur Verfügung:

Für standardmäßige kaltgeformte Formen können Sie ein benutzerdefiniertes Profil mit einer der in der Querschnittsbibliothek verfügbaren „Dünnwandigen“ Profilvorlagen erstellen. Diese Vorlagen enthalten 14 vordefinierte kaltgeformte Formen.

Wenn Ihr Profil nicht mit einer der vordefinierten Formen übereinstimmt, können Sie das Profil in RSECTION, dem eigenständigen Querschnittsprogramm, erstellen und importieren.

So sind vollständig benutzerdefinierte Geometrien möglich, während gleichzeitig Nachweise gemäß AISI- oder CSA-Normen durchgeführt werden können.

Der Grenzzustand Erdbeben (mit und ohne Überfestigkeit) liefert nur für Stäbe mit zugeordneter "Erdbebenkonfiguration" ein Ergebnis.

Der Grenzzustand Festigkeit hingegen wird zur Bemessung aller Stäbe verwendet, einschließlich solcher, die nicht Teil des Erdbebenkraftresistenzsystems (SFRS) sind. Daher sind sowohl der Grenzzustand Erdbeben als auch der Grenzzustand Festigkeit erforderlich.

Der Grenzzustand der Gebrauchstauglichkeit ist ebenfalls verfügbar.

Lesen Sie mehr in unserem ausführlichen ‘'FAQ section‘' über seismische Bemessung und Grenzzustände.

Die einfachste Methode zur Modellierung von Voutenstäben ist die Verwendung von geschweißten oder parametrisierten Querschnitten. Sie können beispielsweise den Querschnitt mit der kleineren Höhe kopieren und anschließend die Höhe und/oder Breite des anderen Querschnitts anpassen.
