Software pro statické výpočty a návrh kovových budov

Zefektivněte své projekty kovových konstrukcí díky flexibilnímu prostředí pro parametrické modelování, podpoře prutů s náběhem a integrovaným kontrolám návrhu podle norem AISC, CSA a AISI. Využijte rozsáhlé knihovny ocelových profilů a materiálů, výkonné generátory zatížení větrem, sněhem a seismických zatížení (ASCE 7, NBC) a bezproblémovou integraci BIM.

Stáhnout 90denní bezplatnou zkušební verzi Kontaktovat obchodní oddělení

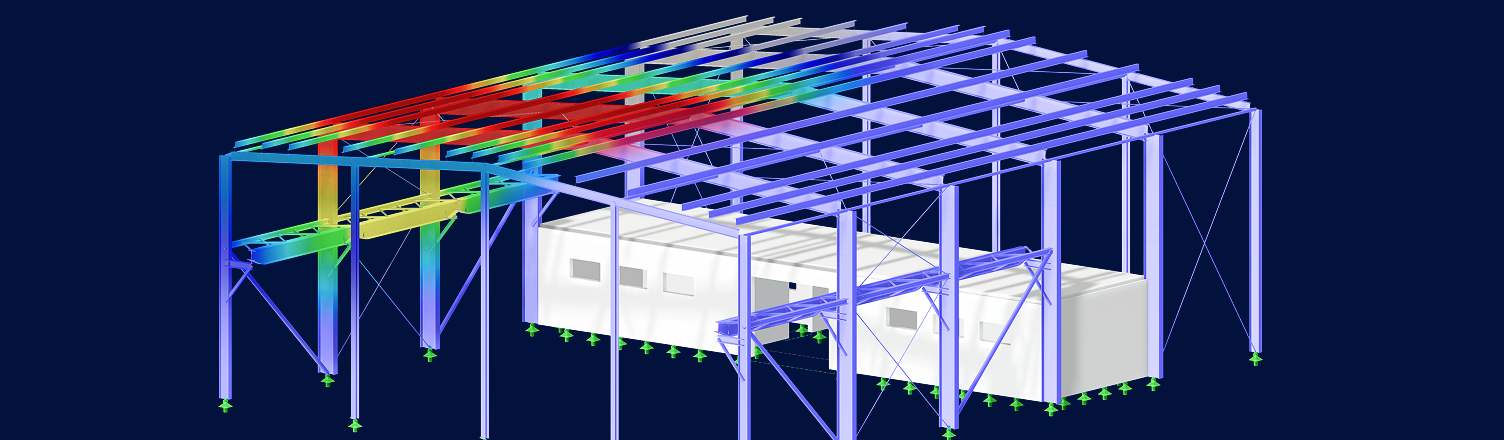

Obrázek statických výpočtů představující moderní kovovou konstrukci budovy s důrazem na složité spoje a komponenty.

Návrh všech běžných typů kovových budov

Od jednoplošných přístřešků až po složité průmyslové budovy o několika polích – program RFEM a jeho addony umožňují analýzu a návrh všech hlavních systémů kovových konstrukcí. Podívejte se na naši galerii modelů a zrychlete proces navrhování pomocí šablon založených na reálných konstrukčních typech.

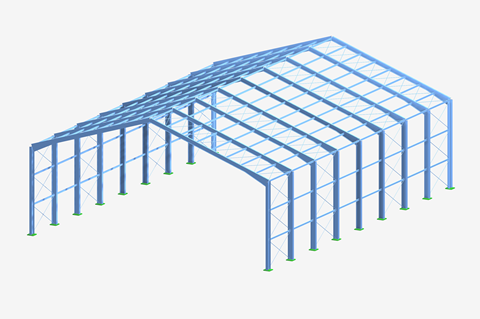

Model tuhé rámové konstrukce s volným rozpětím nosníku, ideální pro velké prostory jako hangáry nebo sklady.

Tuhá rámová konstrukce (volné rozpětí)

Konstrukce s volným rozpětím bez vnitřních sloupů – ideální pro hangáry, arény nebo distribuční sklady.

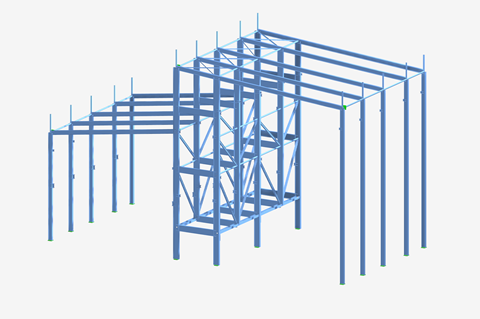

Analýza konstrukce vícepodlažní budovy s více nosníky a mezilehlými podporami, ideální pro velké průmyslové komplexy.

Budova s více poli

Vícerámové konstrukce s mezilehlými podporami – použité pro velké průmyslové komplexy nebo logistická centra.

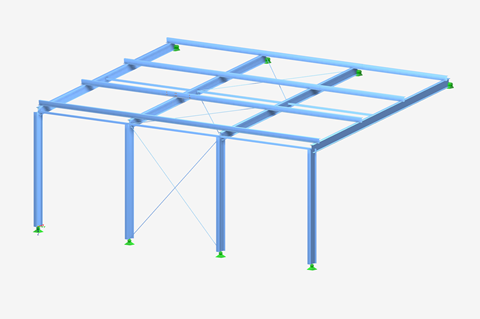

Model RFEM představuje přístavbu se střechou s jednoduchým sklonem, která je ideální pro skladování, nakládací rampy nebo rozšíření dílenských prostor.

Přístavek

Přístavba se šikmou střechou – ideální pro skladovací prostory, nakládací rampy nebo dílny.

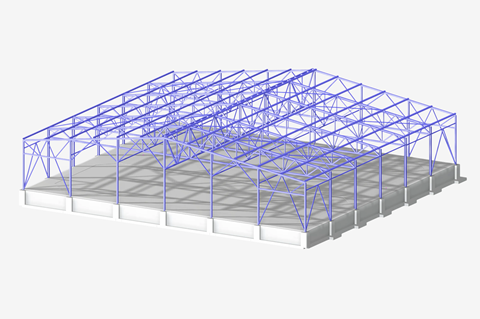

Podrobný model budovy s vazníkovou střechou navržený pomocí softwarového modulu RFEM 6, který ukazuje konstrukční uspořádání a posouzení.

Střešní konstrukce s příhradovými nosníky

Střecha podepřená příhradovými nosníky, vhodná pro odlehčené budovy s velkými rozpětími, snižuje spotřebu materiálu ve srovnání s pevnými rámy.

Hlavní program

Primární aplikace pro komplexní analýzu a návrh ocelových, železobetonových a dřevěných mostů.

RFEM 6

Hlavní program RFEM 6 se používá pro zadání konstrukcí, materiálů a zatížení rovinných a prostorových konstrukcí složených z desek, stěn, skořepin a prutů.

RSTAB 9

RSTAB 9 je výkonný software pro navrhování a výpočty 3D nosníků, rámů a příhradových konstrukcí.

Důležitá rozšíření

Klíčkové addony

Nezbytné addony pro základní analýzu a návrh kovových budov

Posouzení ocelových konstrukcí

Posouzení hliníkových konstrukcí

Ocelové přípoje pro RFEM 6

Volitelný

Doporučení rozšíření

Volitelný addon, který nabízí další možnosti navrhování

Vázané kroucení #nobr#(7. stupeň volnosti)#

Stabilita nosotruktury

Kontaktovat obchodní oddělení

Klíčové funkce

Prozkoumejte naše nejdůležitější funkce – jsou důvodem, proč inženýři důvěřují našemu softwaru při každodenních výzvách v návrhu kovových konstrukcí.

ASCE/NBC Užítečné zatížení

Automaticky generujte environmentální zatížení podle ASCE 7 a NBC pomocí dedikovaných průvodců zatížením sněhem a větrem. Sněhová zatížení mohou být aplikována jako zatížení na pruty nebo plochy, zatímco zatížení větrem mohou být generována na stavební komponenty, jako jsou vertikální stěny, ploché střechy, střechy se sklonem na jednu stranu, dvou- nebo sedlové střechy a kombinované systémy stěna-střecha.
Posouzení náběhu

Modelování částečně nebo plně zúžených prvků je podporováno s přesně zohledněnými vlastnostmi proměnlivého průřezu podél délky prvku. Kontroly návrhu jsou prováděny na přizpůsobitelných segmentech, což umožňuje přesné hodnocení strukturálního chování v zúžených oblastech.
Standardní a zakázkové průřezy

K dispozici je široká škála za tepla válcovaných a za studena tvarovaných profilů, včetně profilů I, U, T, úhelníků, obdélníkových a kruhových dutých profilů a kulatých tyčí. Software také umožňuje použití symetrických a asymetrických tvarů, parametrických profilů I, T a úhelníků, jakož i uživatelsky definovaných složených profilů.
Blokové modelování

Vytvářejte komplexní modely konstrukcí rychle a konzistentně pomocí parametrických bloků. Program RFEM 6 podporuje parametrické modelování na základě numerického vstupu – definujte kóty, zatížení, materiály a další parametry a generujte přizpůsobivé a opakovaně použitelné komponenty. Využijte rozsáhlou knihovnu bloků, které si můžete stáhnout přímo v Dlubal Center.

‚‘' Procházet parametrické bloky ‚‘'

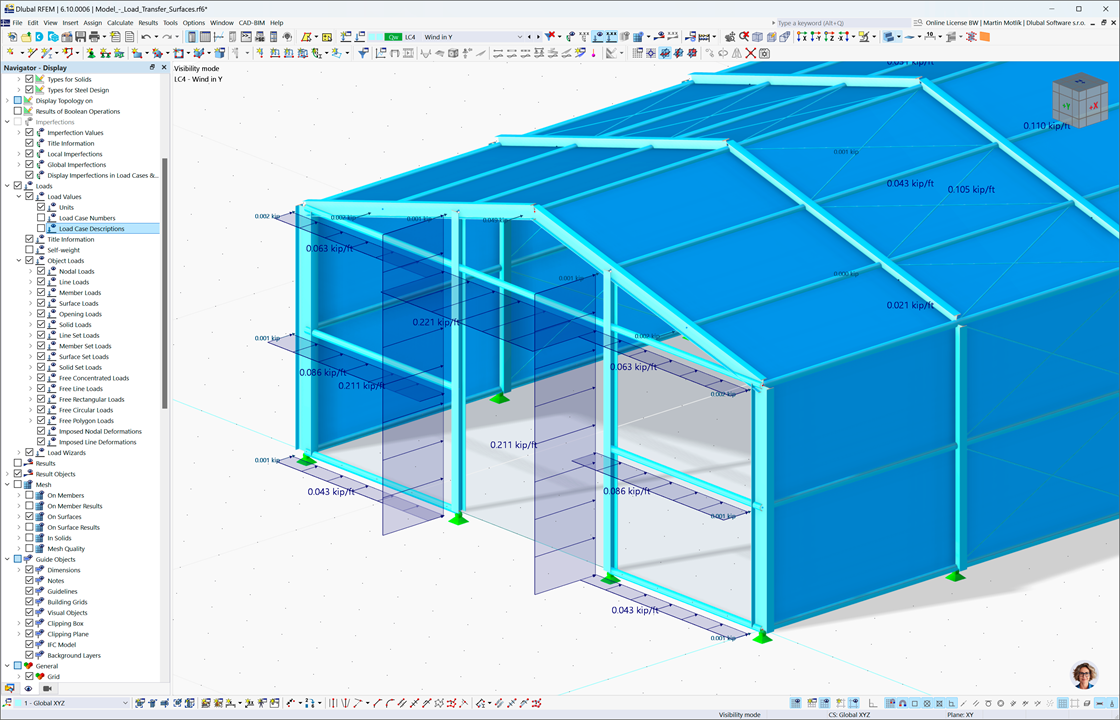

Rozhraní programu RFEM 6 s ocelovou halou, na kterou působí zatížení větrem vytvořené generátorem zatížení větrem.

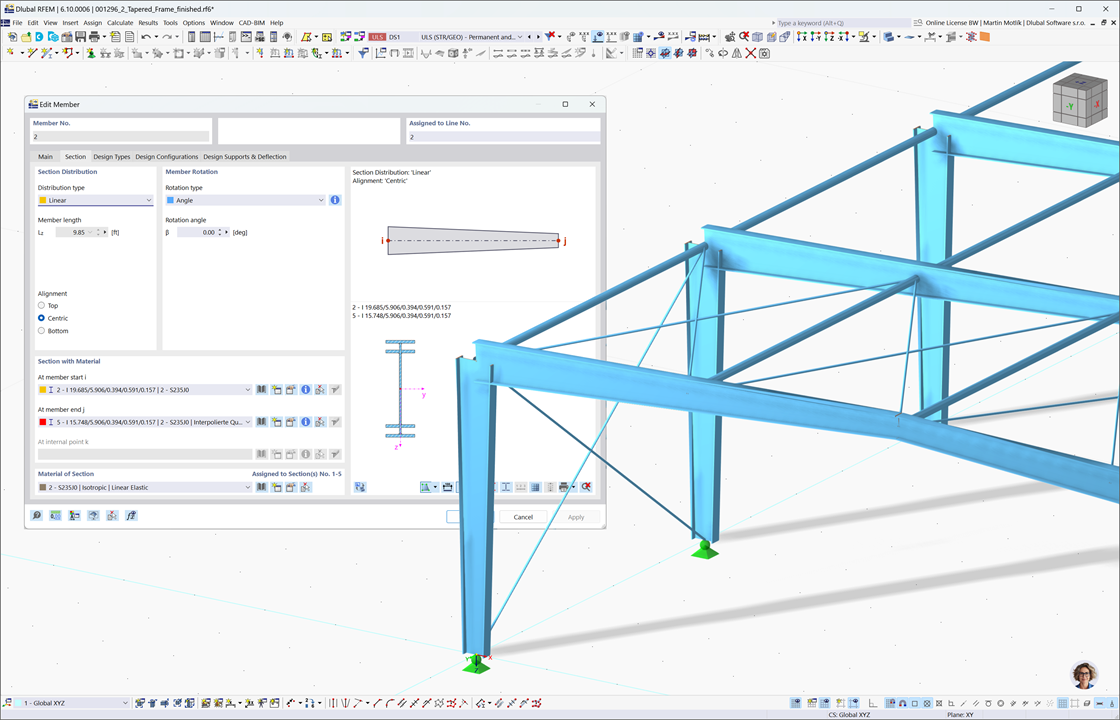

Rozhraní programu RFEM 6 zobrazující model ocelové haly se zaměřením na dialog pro nastavení pro pruty s náběhy.

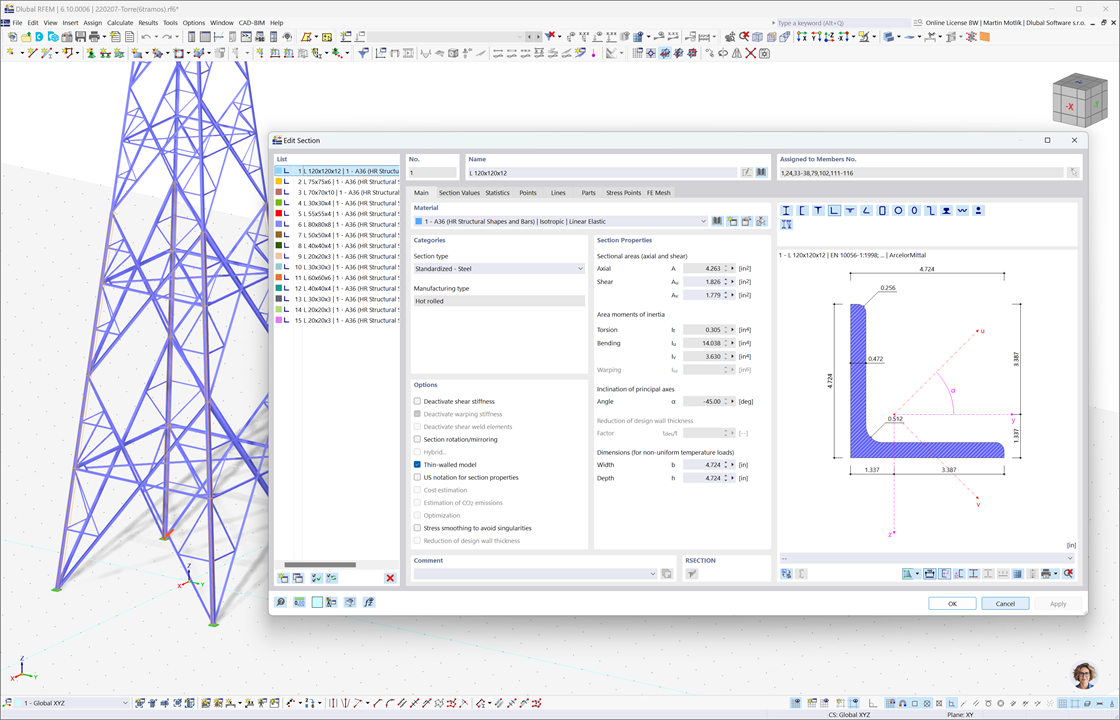

Dialogové okno zobrazující nastavení ocelového profilu pro příhradovou věž v programu RFEM 6.

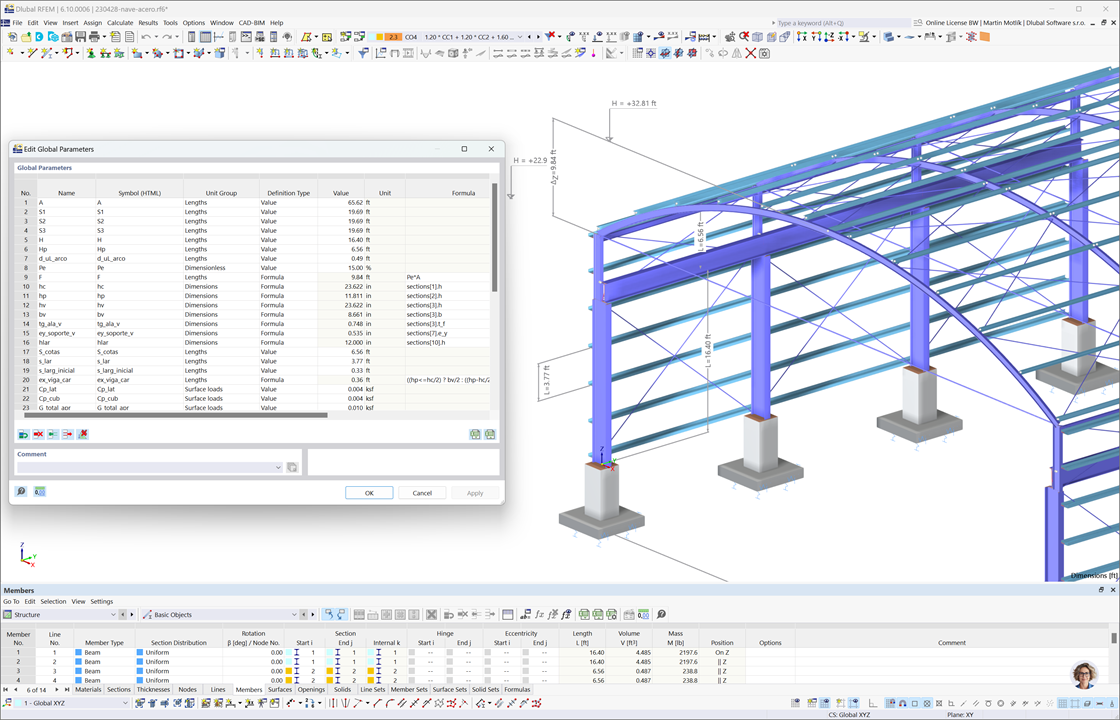

3D model konstrukce ocelové haly vytvořený pomocí technik parametrického modelování v programu RFEM 6.

Zeptejte se Mii

Váš AI Expert pro statické výpočty

Posouzení ocelových spojů
podle AISC

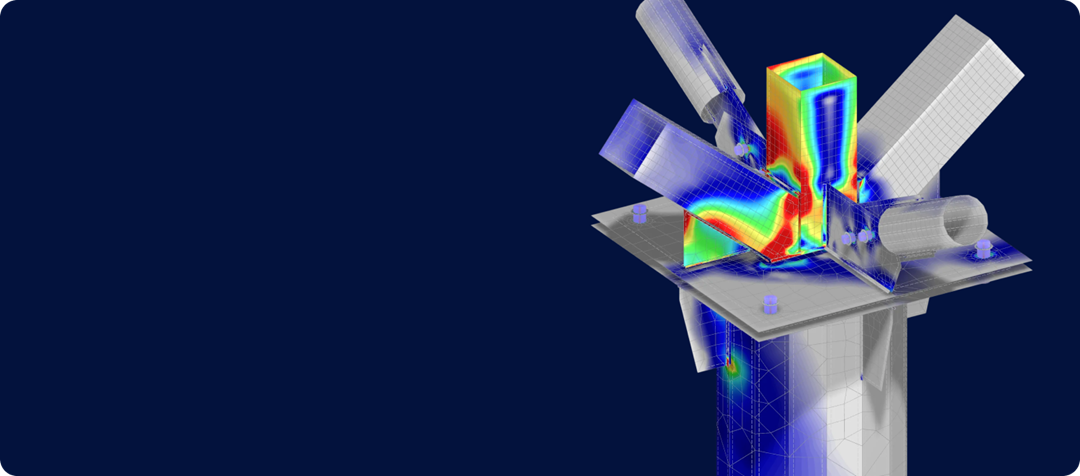

Optimalizujte analýzu a návrh spojů nosníků a základových desek s addonem Ocelové spoje pro RFEM 6. Toto výkonné řešení vše v jednom eliminuje potřebu časově náročných a chybových přenosů dat tím, že pracuje plně v rámci MKP modelu.

Díky funkcím, jako jsou polotuhé klouby s analýzou počáteční tuhosti, přizpůsobitelné šablony spojů a plně transparentní zobrazení dílčího modelu, získáte maximální kontrolu a jasnost.

Automatický přenos zatížení, přesné dimenzování spojovacích prvků a plná shoda s normami, jako je AISC, předurčují tento nástroj k praktickému každodennímu použití – od modelování až po ověřování návrhů.

Objevte addon Ocelové přípoje

Seizmické zatížení včetně ASCE 7 a NBC RSA

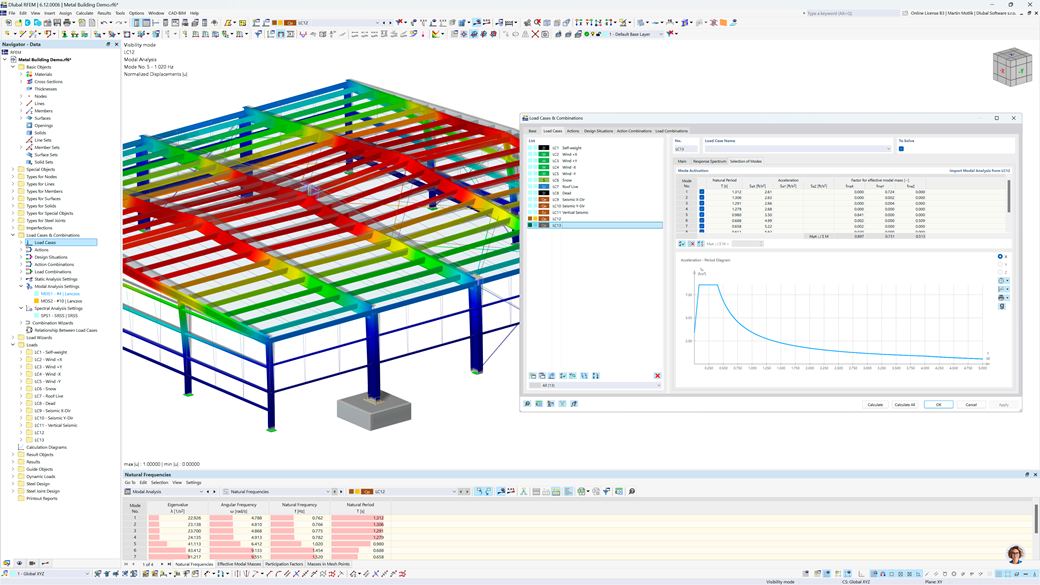

Efektivní generování seizmického zatížení pomocí addonů Modální analýza a Analýza spektra odezvy na základě norem ASCE 7 a NBC. Automatická kombinace hmotností, výstup modálních vlastností (vlastní hodnoty, frekvence, modální hmotnosti) a generování ekvivalentních seizmických zatížení.

Modální příspěvky se kombinují pomocí SRSS nebo CQC, přičemž směrové účinky zemětřesení se kombinují pomocí SRSS nebo pravidla 100 % / 30 % — což zajišťuje přesný posouzení seizmicity v souladu s normami.

Prozkoumat addony Sledovat webinář

Navrhování ocelových profilů tvarovaných za studena podle AISI & CSA

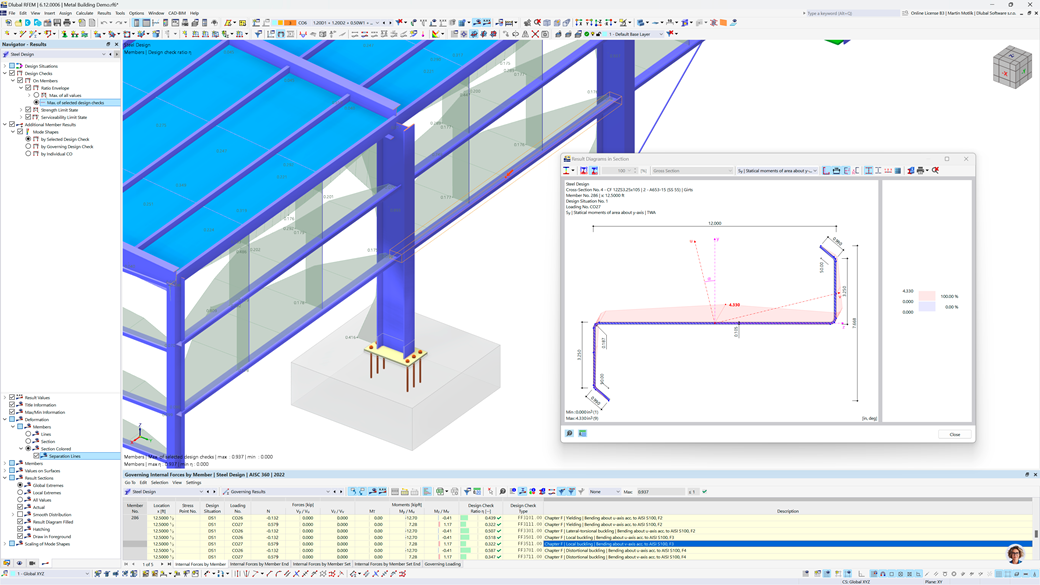

Navrhujte pruty z oceli tvarované za studena podle norem AISI S100-16 a CSA S136-16 pomocí addonu programu RFEM 6.

Pro výpočet zatížení vedoucího k pružnému vybočení se používá metoda přímé pevnosti (DSM) – buď numericky pomocí metody konečných pásů (FSM), nebo analyticky podle specifikace normy. Křivky vybočení a vlastní tvary můžete zobrazit přímo v datech řezu.

Více o addonu Posouzení ocelových konstrukcí

Hladká integrace modelů do programů BIM

Snadno integrujte své modely konstrukcí do předního softwaru BIM, jako je Revit nebo Tekla Structures, a zajistěte si tak účinnější a koordinovanější proces navrhování.

Autodesk Revit

Přímé rozhraní mezi Revitem a RFEM 6 umožňuje obousměrnou synchronizaci modelů, takže můžete snadno přenášet a aktualizovat modely v obou směrech. Ať už projekt začínáte v Revitu nebo RFEM, změny provedené v jednom prostředí se promítnou i do druhého.

Tekla Structures

Při návrhu v Tekla Structures se automaticky vygeneruje model pro analýzu konstrukce. Jediným kliknutím můžete exportovat model do programu RFEM, včetně údajů, jako jsou podpory, klouby a informace o prutech. To umožňuje plynulý přechod od modelování k analýze konstrukce.

V RFEM 6 doplněk Steel Design podporuje návrh za studena tvarované oceli podle normy AISI S100. Pro tento návrh jsou platné následující normalizované průřezy:

C-profily, kloboukové profily, úhelníky a Z-profily podle normy AISI D100-17
Obdélníkové a kruhové duté konstrukční průřezy (HSS) z databáze AISC

Pro umožnění návrhu podle AISI S100 je nutné tuto možnost zvolit v nastavení konfigurace pevnosti v doplňku Steel Design.

Ano, v programu RFEM 6 lze navrhovat uživatelsky definované profily podle norem AISI S100 nebo CSA S136.

Máte dvě základní možnosti:

Pro standardní profily tvarované za studena můžete vytvořit vlastní profil pomocí jedné ze šablon „Tenkostěnné profily“ v databázi průřezů. Tyto šablony obsahují 14 předdefinovaných profilů tvarovaných za studena.

Pokud váš průřez neodpovídá žádnému z předdefinovaných tvarů, můžete vytvořit a importovat průřez z programu RSECTION, samostatně spustitelného programu pro posouzení průřezů.

To umožňuje plně přizpůsobit geometrii a zároveň provádět posudky podle norem AISI nebo CSA.

Mezní stav zemětřesení (s a bez přetížení) poskytuje výsledek pouze pro pruty s přiřazenou konfigurací seizmickou.

Mezní stav pevnosti se používá pro návrh všech prutů, včetně prutů, které nejsou součástí systému odolného proti seizmickým silám (SFRS). Proto jsou vyžadovány mezní stavy zemětřesení i pevnosti.

K dispozici je také mezní stav použitelnosti.

Více informací naleznete v podrobném ‚‘'FAQ řezu‚‘' o seizmickém návrhu a mezních stavech.

Nejjednodušší způsob modelování náběhů je použití svařovaných profilů nebo parametrizovaných průřezů. Můžete například zkopírovat průřez s menší výškou a poté upravit výšku a/nebo šířku druhého průřezu.
