Software de cálculo y análisis para edificios metálicos

Optimice sus proyectos de construcción metálica con un entorno de modelado paramétrico flexible, soporte para miembros cónicos y verificaciones de diseño integradas según los estándares AISC, CSA y AISI. Aproveche las extensas bibliotecas de secciones de acero y materiales, generadores de carga de viento/nieve/sísmica potentes (ASCE 7, NBC), y una integración sin fisuras con BIM.

Descargar periodo de prueba gratuito de 90 días Contactar al departamento comercial

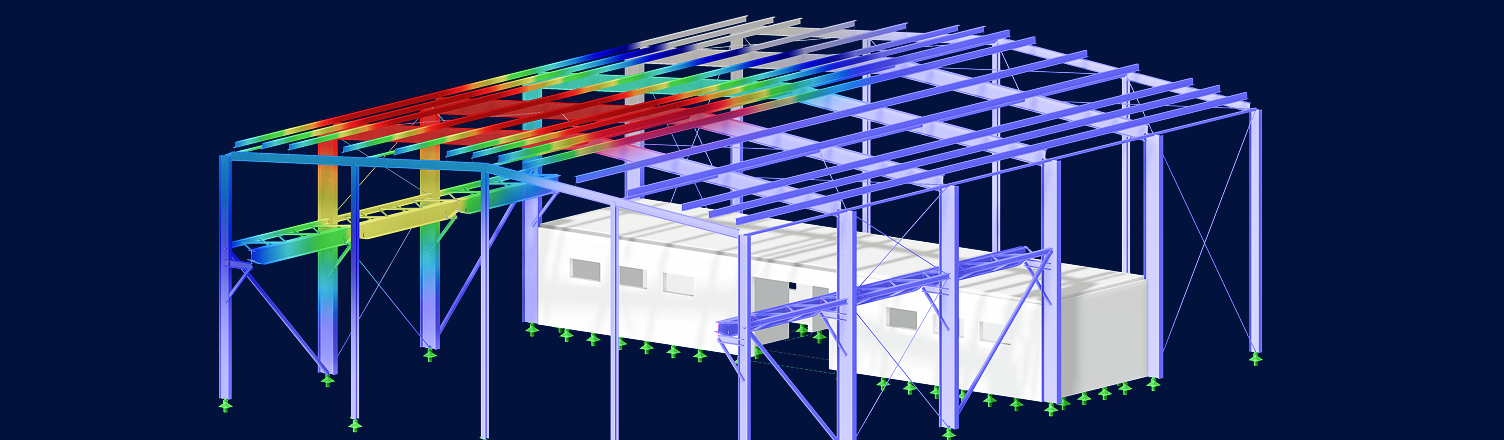

Imagen de diseño estructural con un esquema metálico de un edificio moderno, destacando las conexiones y los componentes complejos

Diseño de todos los tipos de edificios metálicos comunes

Desde cobertizos de una sola pendiente hasta complejos edificios industriales de múltiples tramos: RFEM y sus complementos permiten el análisis y diseño de todos los sistemas principales de construcción metálica. Explore nuestra galería de modelos y acelere su proceso de diseño con plantillas basadas en tipologías estructurales del mundo real.

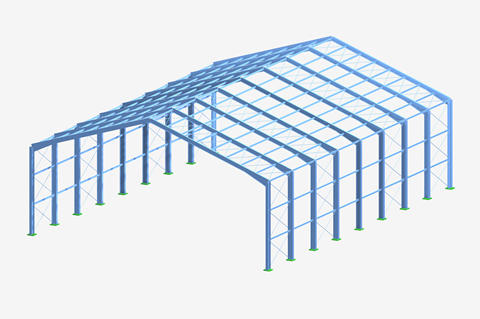

Modelo de edificio de pórticos rígidos con vano claro, ideal para espacios grandes como hangares o almacenes.

Edificio de pórtico rígido (luz libre)

Estructura de luz libre sin columnas interiores, ideal para hangares, arenas o almacenes de distribución.

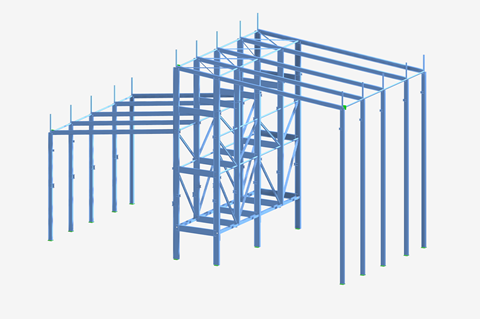

Análisis estructural de un edificio de varios vanos con múltiples pórticos y apoyos intermedios, ideal para grandes complejos industriales

Edificio de vanos múltiples

Múltiples marcos con soportes intermedios: se utilizan para grandes complejos industriales o centros logísticos.

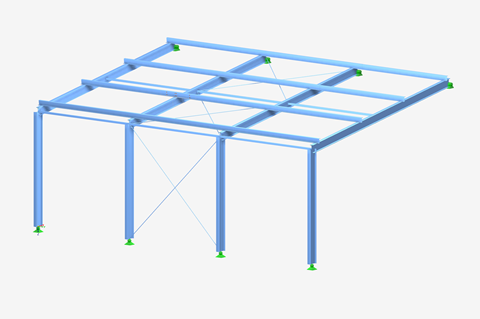

El modelo RFEM presenta un edificio adosado con cubierta a un agua, ideal para almacenamiento, muelles de carga o ampliaciones de talleres.

Edificio de una sola agua

Estructura adosada con techo de una sola pendiente: perfecta para ampliaciones de almacenamiento, áreas de carga o espacio de taller.

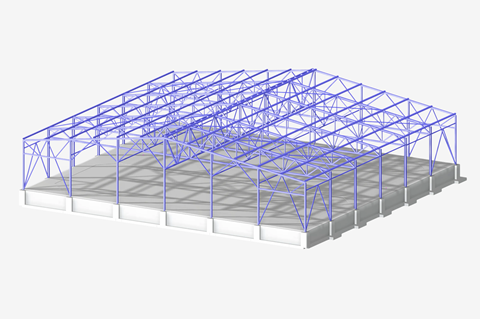

Edificio de cubierta de cercha

Techo soportado por cerchas de celosía abiertas, eficiente para edificios más ligeros con grandes luces, reduciendo el uso de material en comparación con marcos sólidos.

Configuración recomendada del producto

Descubra el sistema modular de Dlubal Software para el diseño de edificios metálicos. Comience con el programa principal, agregue extensiones esenciales para sus tareas principales y mejore su flujo de trabajo con complementos recomendados.

Programa principal

Aplicación principal para análisis y diseño completo de puentes de acero, hormigón armado y madera.

RFEM 6

El programa principal RFEM 6 se utiliza para definir estructuras, materiales y cargas de sistemas estructurales espaciales y planos compuestos de placas, muros, láminas y barra.

RSTAB 9

RSTAB 9 es un potente software de análisis y diseño para el cálculo de estructuras de vigas, pórticos y cerchas en 3D.

Extensiones de clave

Complementos esenciales

Complementos esenciales para el análisis y cálculo de edificios metálicos

Cálculo de acero

Cálculo de aluminio

Uniones de acero para RFEM 6

Opcional

Extensiones recomendadas

Complementos opcionales que proporcionan capacidades adicionales de cálculo.

Alabeo por torsión

Estabilidad estructural

Contactar con el departamento de ventas

Funciones principales

Explore nuestras características más importantes: son la razón por la que los ingenieros confían en nuestro software para los desafíos cotidianos del diseño de metales.

Cargas ambientales según ASCE/NBC

Genera automáticamente cargas ambientales según ASCE 7 y NBC usando asistentes dedicados para cargas de nieve y viento. Las cargas de nieve pueden aplicarse como cargas en barras o superficies, mientras que las cargas de viento pueden generarse en componentes estructurales como paredes verticales, techos planos, techos de una sola agua, techos a dos aguas/en diente de sierra y sistemas combinados de pared-techo.
Diseño de barra de sección variable

El modelado de elementos cónicos parcial o totalmente está soportado, considerando con precisión las propiedades de la sección transversal variables a lo largo de la longitud del elemento. Las verificaciones de diseño se realizan en segmentos personalizables, permitiendo una evaluación precisa del comportamiento estructural en regiones cónicas.
Standard & Custom Sections

Una amplia gama de secciones transversales laminadas en caliente y formadas en frío está disponible, incluyendo secciones I, secciones U, secciones T, ángulos, secciones huecas rectangulares y circulares, y barras redondas. El software también permite el uso de formas simétricas y asimétricas, secciones paramétricas I, T y de ángulo, así como secciones transversales compuestas definidas por el usuario.
Block-Based Modeling

Create complex structural models quickly and consistently using parametric blocks. RFEM 6 supports parametric modeling based on numerical input – define dimensions, loads, materials, and other parameters to generate adaptable and reusable components. Benefit from the extensive library of downloadable blocks directly in the Dlubal Center.

Browse Parametric Blocks

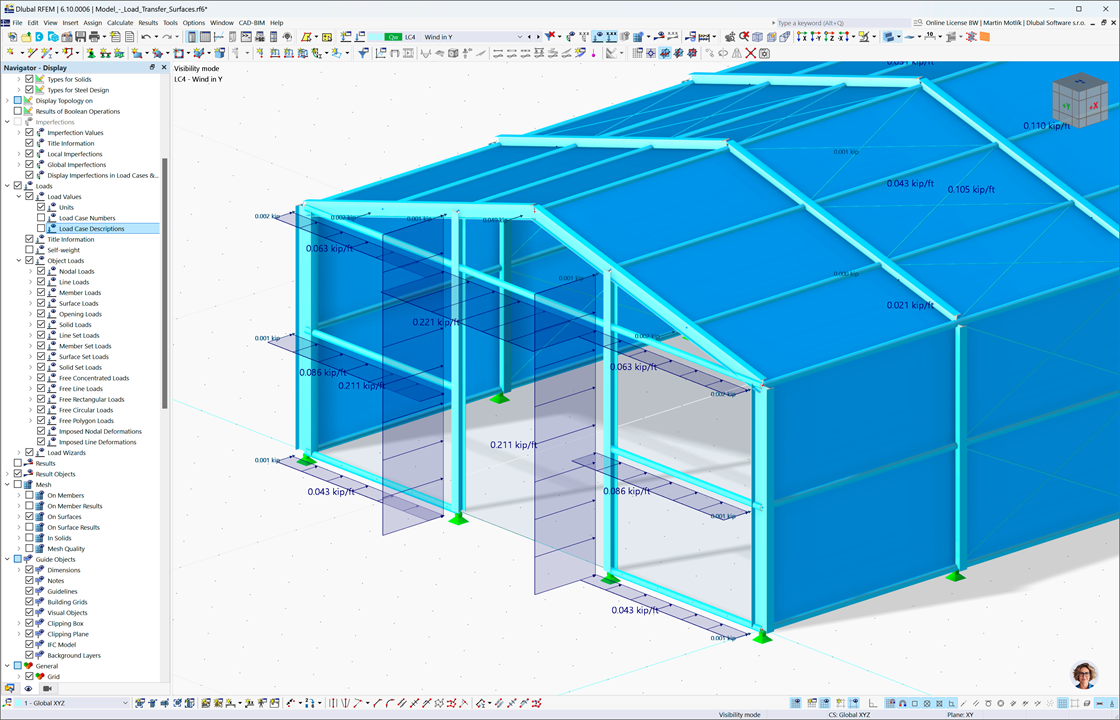

Interfaz de RFEM 6 mostrando un pabellón de acero con cargas de viento aplicadas por el asistente para cargas de viento.

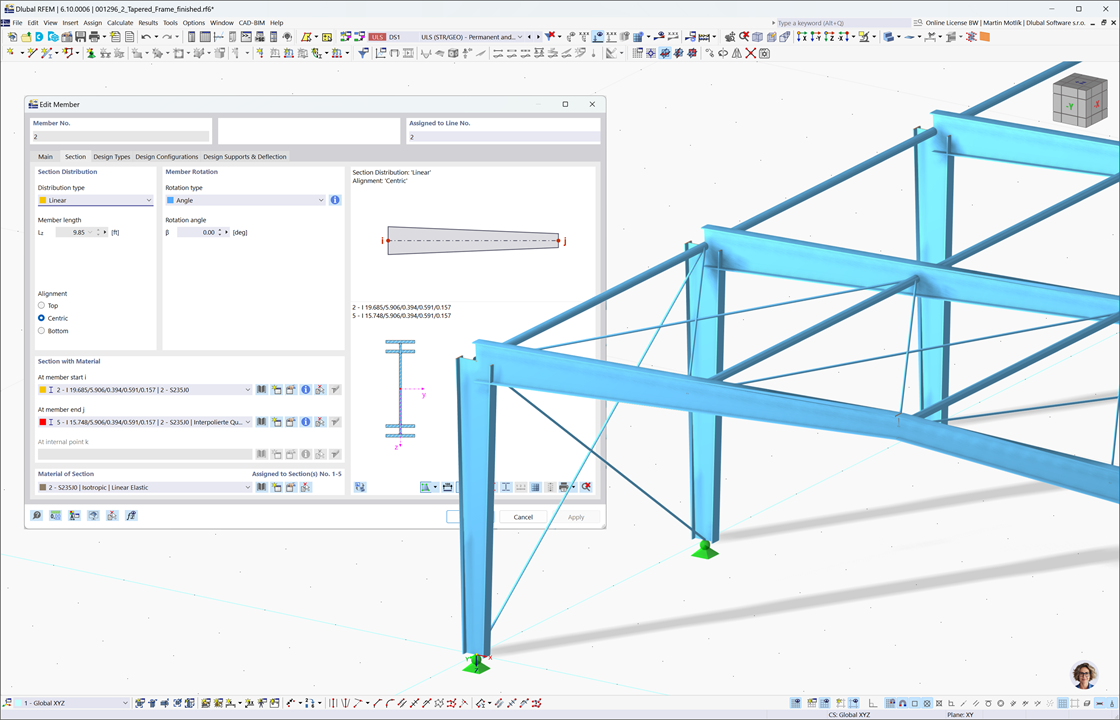

Interfaz de RFEM 6 mostrando un modelo de nave de acero con el cuadro de diálogo de configuración de barra de sección variable.

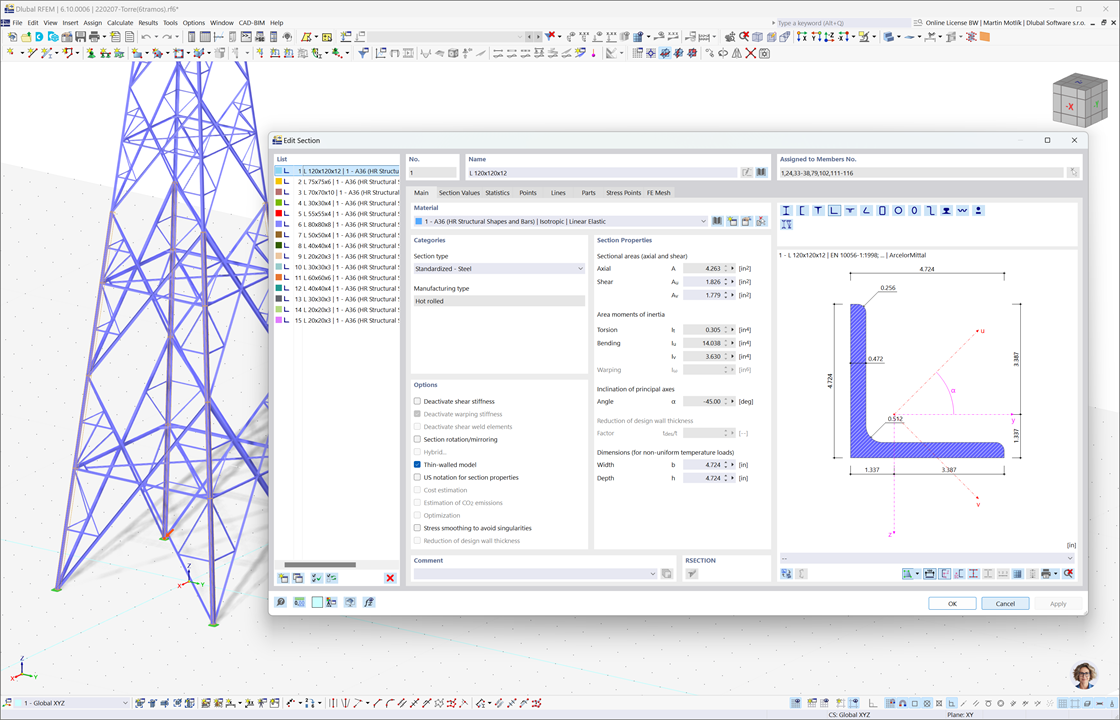

Cuadro de diálogo mostrando la configuración de la sección de acero para una torre de celosía en el software RFEM 6.

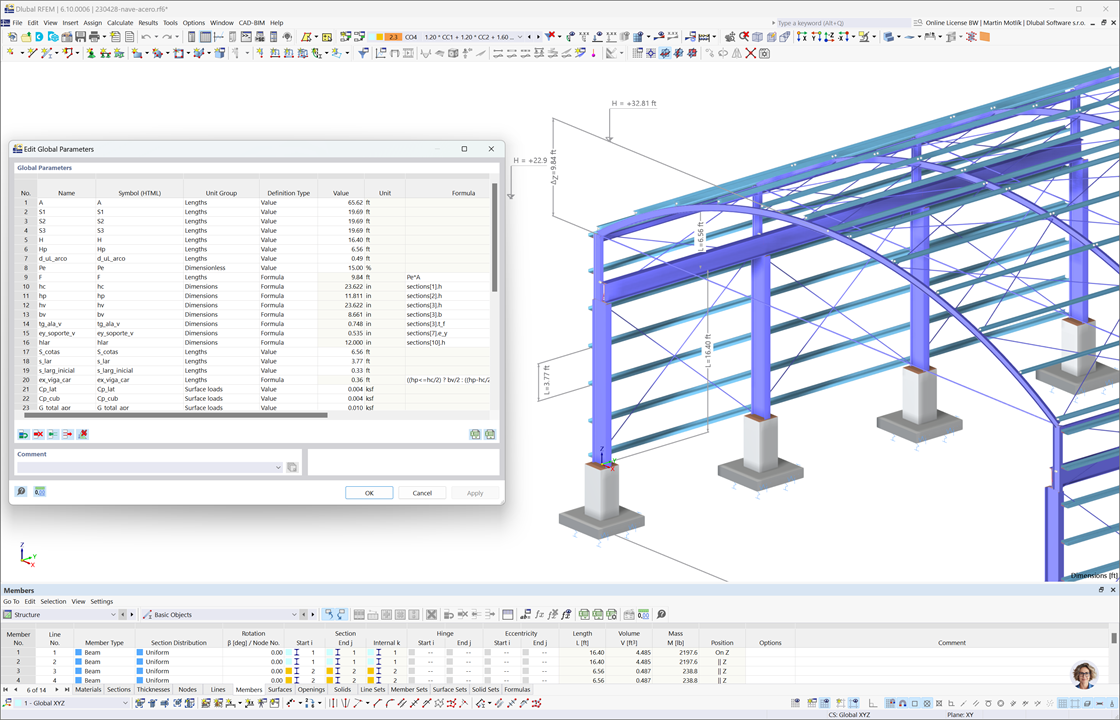

Modelo 3D de una estructura de nave de acero creado mediante modelado paramétrico en RFEM 6.

Pregunta a Mia

Su experto en el análisis estructural

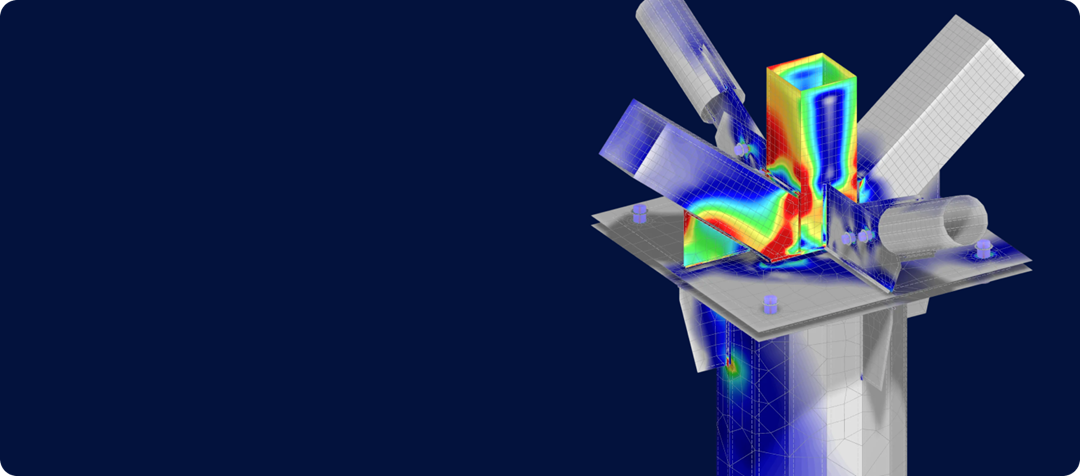

Diseño de conexiones de acero según la AISC

Optimice el análisis y diseño de conexiones de miembros y placas base con el complemento Steel Joints para RFEM 6. Esta poderosa solución todo en uno elimina la necesidad de transferencias de datos que consumen tiempo y son propensas a errores al trabajar completamente dentro del modelo FEM.

Con características como bisagras semi-rígidas con análisis de rigidez inicial, plantillas de conexión personalizables y una vista de submodelo completamente transparente, usted obtiene el máximo control y claridad.

La transferencia de carga automatizada, el dimensionado preciso de los componentes de conexión y el cumplimiento total con estándares como AISC hacen que esta herramienta sea ideal para el uso práctico diario, desde el modelado hasta la verificación de diseño.

Descubra el complemento Uniones de acero

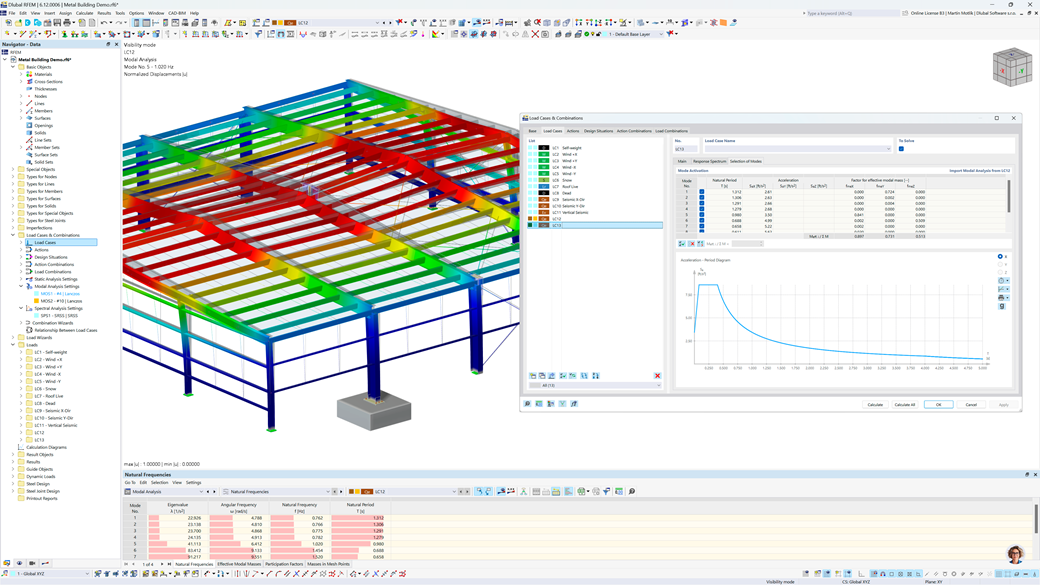

Carga sísmica con los métodos Análisis de espectro de respuesta y Respuesta dinámica espectral según ASCE 7 y NBC

Generación eficiente de cargas sísmicas con los complementos de Análisis Modal y Espectro de Respuesta basados en los estándares ASCE 7 y NBC. Combinación automática de masas, salida de propiedades modales (valores propios, frecuencias, masas modales) y generación de cargas sísmicas equivalentes.

Las contribuciones modales se combinan utilizando SRSS o CQC, con componentes direccionales del terremoto combinados por SRSS o la regla del 100% / 30% — asegurando un diseño sísmico preciso y conforme al código.

Explorar complementos Ver seminario web

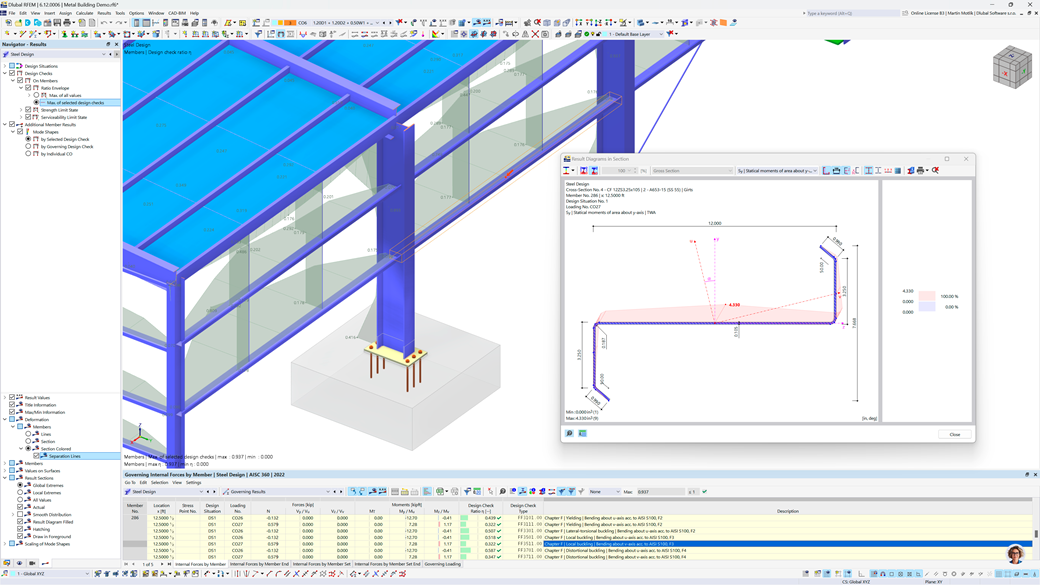

Diseño de acero conformado en frío según AISI y CSA

Diseña miembros de acero conformado en frío según AISI S100-16 y CSA S136-16 utilizando el complemento de Diseño de Acero en RFEM 6.

El Método de Resistencia Directa (DSM) se aplica para calcular las cargas de pandeo elásticas, ya sea numéricamente, a través del Método de Tiras Finitas (FSM), o analíticamente, según la especificación del código. Consulta las curvas de pandeo y las formas de modo directamente en los datos de la sección.

Más sobre el complemento Cálculo de acero

Seamless Model Integration with BIM Programs

Easily integrate your structural models with leading BIM software such as Revit or Tekla Structures for a more efficient and coordinated design process.

Autodesk Revit

The direct interface between Revit and RFEM 6 enables bidirectional model synchronization, allowing you to transfer and update models in both directions with ease. Whether you're starting your project in Revit or RFEM, changes made in one environment can be reflected in the other.

Tekla Structures

When designing in Tekla Structures, a structural analysis model is generated automatically. With just one click, you can export the model to RFEM, including data such as supports, hinges, and member information. This enables a smooth transition from modeling to structural analysis.

Preguntas frecuentes

En RFEM 6, el complemento de Diseño de Acero admite el diseño de acero formado en frío según la norma AISI S100. Las siguientes secciones estandarizadas son válidas para este diseño:

Canales, sombreros, ángulos y secciones en Z del estándar AISI D100-17
Secciones estructurales huecas rectangulares y redondas (HSS) de la base de datos de AISC

Para habilitar el diseño según AISI S100, esta opción debe seleccionarse en la configuración de Resistencia en el complemento de Diseño de Acero.

Sí, las secciones definidas por el usuario pueden diseñarse según AISI S100 o CSA S136 en RFEM 6.

Tienes dos opciones principales:

Para formas estándar de acero conformado en frío, puedes crear una sección personalizada utilizando una de las plantillas de sección "De Pared Delgada" disponibles en la biblioteca de secciones transversales. Estas plantillas incluyen 14 formas conformadas en frío predefinidas.

Si tu sección no coincide con ninguna de las formas predefinidas, puedes crear e importar la sección desde RSECTION, el programa independiente de secciones transversales.

Esto permite geometrías completamente personalizadas, al tiempo que habilita verificaciones de diseño según las normas AISI o CSA.

El Estado Límite de Terremoto (con y sin sobreesfuerzo) solo proporciona un resultado para los miembros con una Configuración Sísmica asignada.

El Estado Límite de Resistencia se utiliza para diseñar todos los miembros, incluidos aquellos que no son parte del sistema de resistencia a fuerzas sísmicas (SFRS). Por lo tanto, se requieren tanto el Estado Límite de Terremoto como el de Resistencia.

El Estado Límite de Servicio también está disponible.

Lea más en nuestra detallada sección de preguntas frecuentes sobre diseño sísmico y estados límite.

La forma más sencilla de modelar estrechamientos es utilizar secciones transversales soldadas o secciones transversales parametrizadas. Por ejemplo, podría copiar la sección transversal con la altura más pequeña y luego ajustar la altura y/o el ancho de la segunda sección transversal.
