钢结构厂房的结构分析与设计软件

通过灵活的参数化建模环境、锥形构件支持以及根据AISC、CSA和AISI标准的集成设计检查，简化您的金属建筑项目。利用广泛的钢截面和材料库、强大的风/雪/地震荷载生成器（ASCE 7，NBC）以及无缝的BIM集成。

在深色背景下，显眼的绿色下载图标引导下载。 下载 90 天免费试用版 联系我们的销售部门

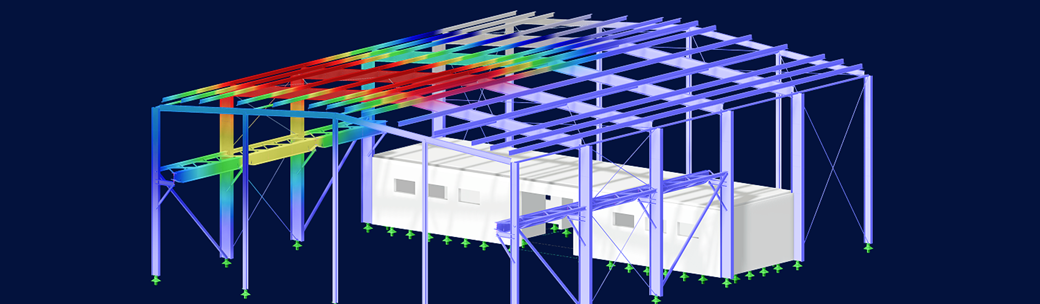

展示现代钢结构建筑框架，突出复杂的连接和组件 展示现代钢结构建筑框架，突出复杂的连接和组件

设计所有常见类型的金属建筑

从单坡棚到复杂的多跨工业建筑——RFEM及其附加模块能够分析和设计所有主要的金属建筑系统。浏览我们的模型库，并通过基于现实结构类型的模板加速您的设计过程。

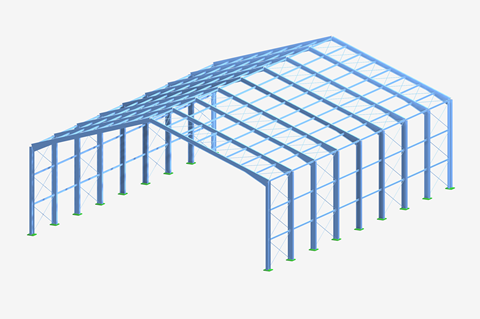

刚架结构建筑模型，跨度大，非常适合仓库等大空间。

刚架厂房(无柱净跨)

无内柱的自由跨度结构 – 是机库、竞技场或配送仓库的理想选择。

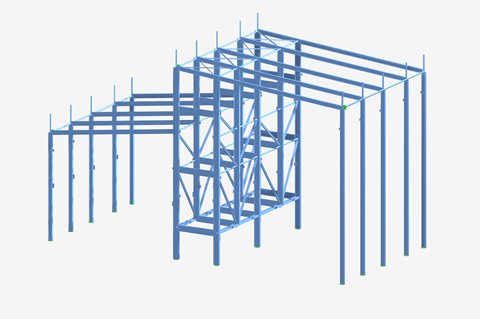

多跨建筑结构分析，具有多排架和中间支座，适用于大型工业建筑

多跨建筑

带有中间支撑的多框架结构 – 用于大型工业综合体或物流枢纽。

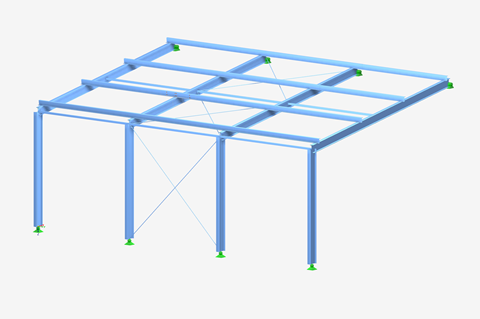

该 RFEM 模型展示了一座单坡屋顶的建筑，非常适合用于仓储、装卸平台或车间的扩展。

单坡房建

单坡屋顶的附属结构——非常适合用于扩建储存空间、装卸区或车间空间。

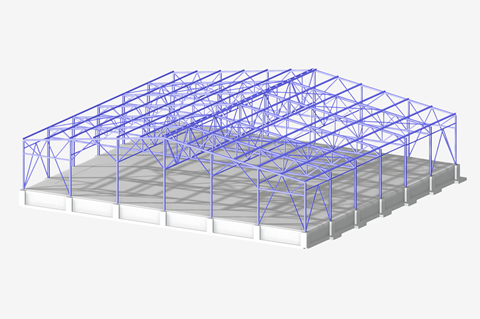

使用 RFEM 6 结构设计了详细的桁架屋顶建筑模型，展示了结构布局和设计。

桁架屋顶建筑

屋顶由开孔桁架支撑，对于具有大跨度的轻型建筑效率高，与实心框架相比可减少材料使用。

推荐的产品配置

发现用于金属建筑设计的模块化Dlubal软件系统。从主程序开始，添加对于核心任务的必要扩展，并使用推荐的附加模块来提升您的工作流程。

主程序

适用于钢桥、混凝土桥和木桥的分析和设计

图标表示有限元分析软件 RFEM 6。 RFEM 6

RFEM 6 是一个主程序，用于定义由板、墙、壳和杆件组成的平面和空间结构体系的结构、材料和荷载。

没有边框的 RSTAB 9 图标 RSTAB 9

RSTAB 9 是一款功能强大的软件，用于 3D 梁、框架和桁架结构计算。

关键扩展
必备模块

金属建筑核心分析和设计的必备模块。

矢量插图，展示钢结构设计理念。 钢结构设计
铝合金结构设计的矢量图标 铝合金设计
简化的图形矢量图标 RFEM 6 的钢结构节点
可选
推荐的扩展

提供额外设计功能的可选模块。

深蓝色图标，代表软件模块，展示一个立体的 3D 组件 翘曲扭转(第七自由度)
深蓝色图标，代表软件模块，展示一个立体的 3D 组件 结构稳定性
联系销售

主要功能

探索我们最重要的功能——这是工程师信赖我们的软件来应对日常金属设计挑战的原因。

  • ASCE/NBC 环境荷载

    根据 ASCE 7 和 NBC 使用专用的雪和风载荷向导自动生成环境载荷。雪载荷可以作为杆件或面载荷施加，而风载荷则可以在结构组件上生成，如垂直墙、平屋顶、单坡屋顶、双坡/波形屋顶和组合墙屋顶系统。

  • 变截面杆件设计

    考虑沿构件长度的变化截面特性，支持对部分或完全锥形构件的建模。设计检查可在可自定义的段上进行，从而允许精确评估锥形区域的结构行为。

  • Standard & Custom Sections

    提供全面的热轧和冷弯截面，包括I型钢、U型钢、T型钢、角钢、矩形和圆形空心截面以及圆钢。该软件还允许使用对称和非对称形状、参数化的I型、T型和角钢截面，以及用户定义的组合截面。

  • Block-Based Modeling

    Create complex structural models quickly and consistently using parametric blocks. RFEM 6 supports parametric modeling based on numerical input – define dimensions, loads, materials, and other parameters to generate adaptable and reusable components. Benefit from the extensive library of downloadable blocks directly in the Dlubal Center.

    Browse Parametric Blocks

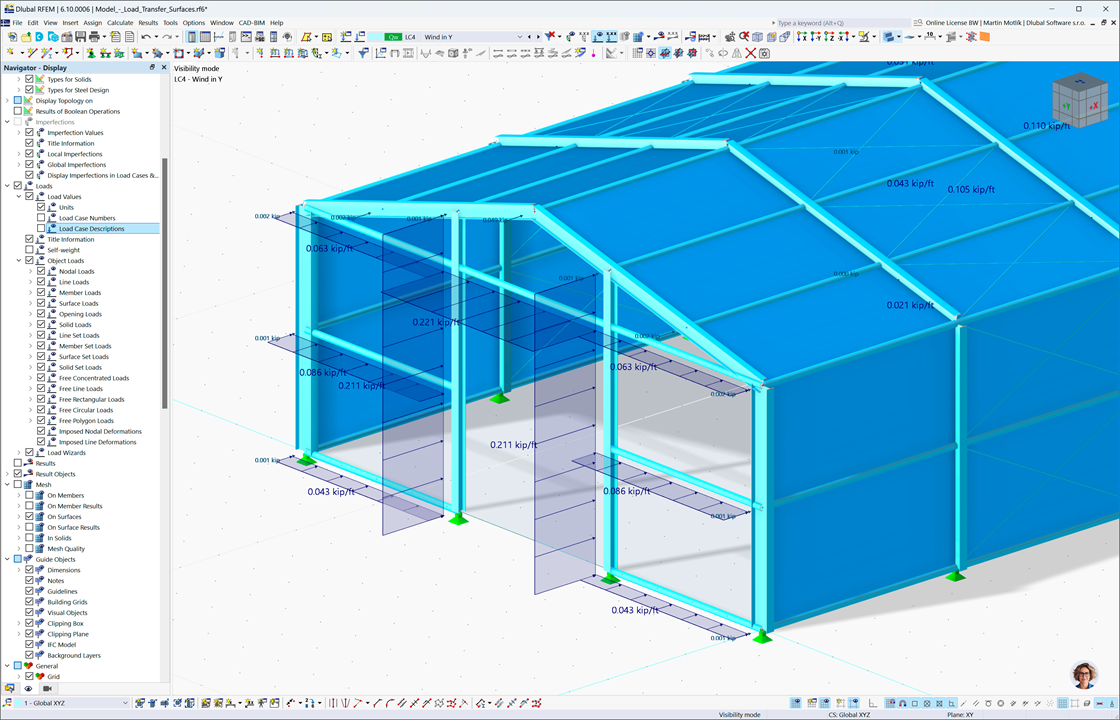

RFEM 6 界面显示一个钢结构厂房，风荷载由风荷载向导施加。

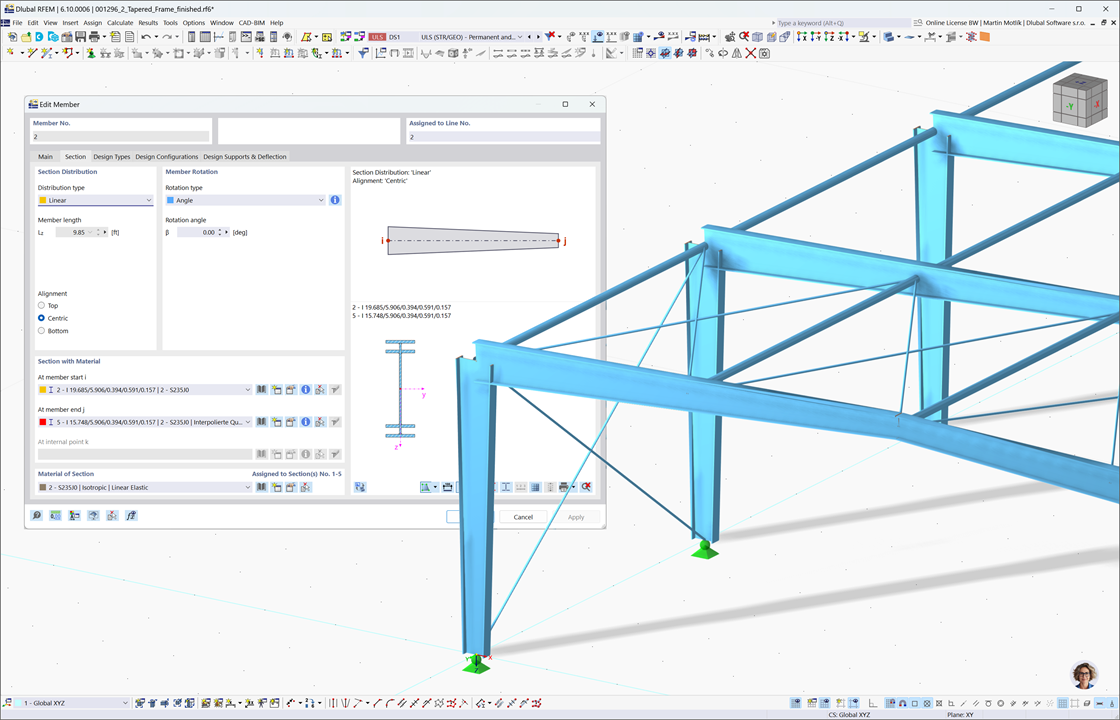

RFEM 6 界面模型，图中为钢结构厂房模型，重点展示翼缘加劲受压构件设置对话框。

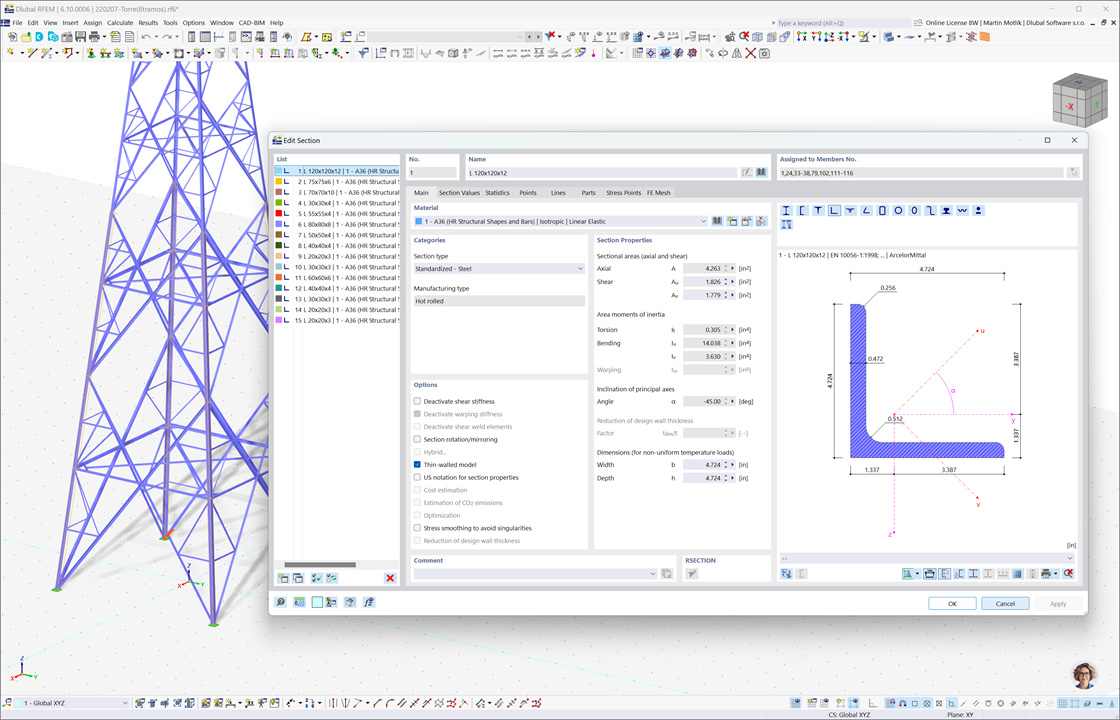

在 RFEM 6 软件中显示为钢结构段的对话框，可用于设置塔架该钢结构段。

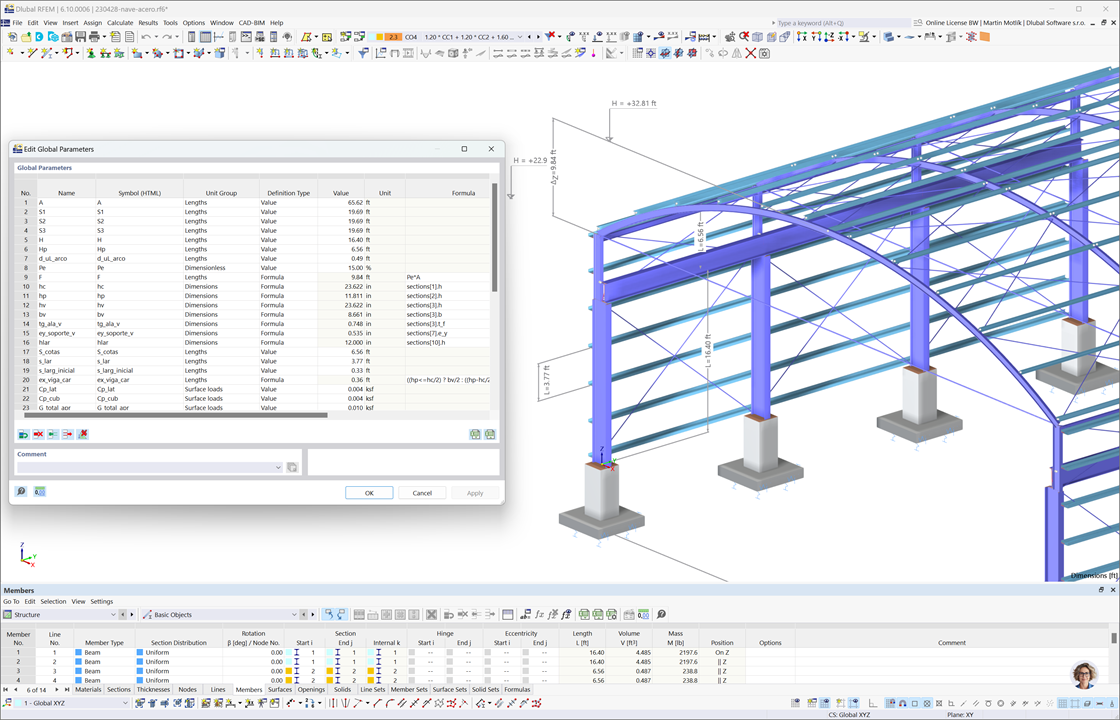

在 RFEM 6 中使用参数化建模技术创建的钢结构厂房的三维模型。
Dlubal 的“Ask Mia”标题中的 AI 助手图标，展示 AI 技术。
问 Mia

您的结构分析 AI 专家

钢连接设计
根据 AISC

使用适用于 RFEM 6 的 Steel Joints 附加组件优化构件和底座板连接的分析和设计。这个强大的多合一解决方案在 FEM 模型内全面工作，消除了费时且易出错的数据传输的需要。

凭借初始刚度分析的半刚性铰链、可自定义的连接模板和完全透明的子模型视图等功能，您可以获得最大程度的控制和清晰度。

自动化的载荷传递、精准的连接部件尺寸设计，以及完全符合 AISC 等标准，使得这个工具非常适用于从建模到设计验证的日常实际应用。

以矢量格式显示白色钢结构节点图标，代表钢结构节点模块功能。 探索钢结构节点模块

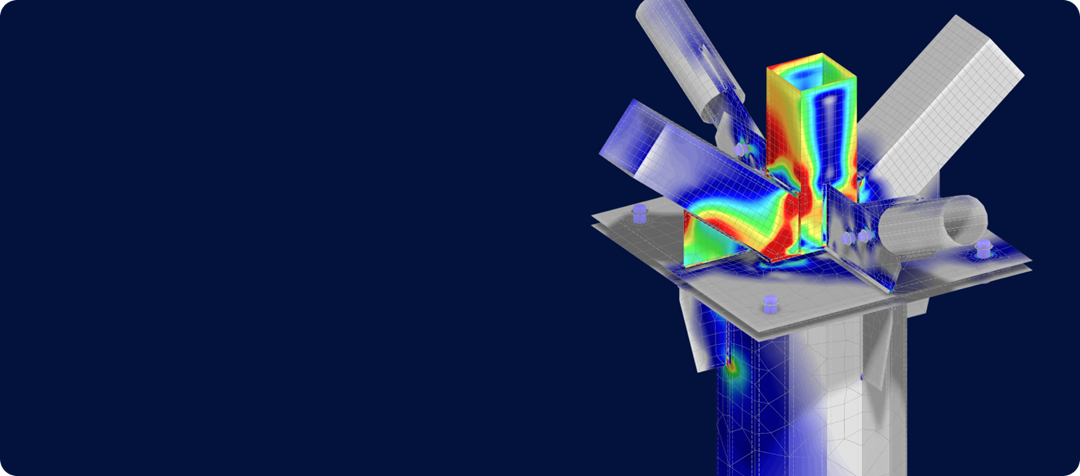

钢连接节点的设计符合 AISC 标准，展示了关键元素和结构稳定性的配置

包含 ASCE 7 和 NBC RSA 的地震荷载

基于ASCE 7和NBC标准的模态和反应谱分析附加模块有效生成地震荷载。自动质量组合，模态属性（特征值、频率、模态质量）的输出，以及等效地震荷载的生成。

模态贡献通过SRSS或CQC组合，地震方向分量通过SRSS或100% / 30%规则组合——确保精准、符合规范的抗震设计。

探索模块 观看网课

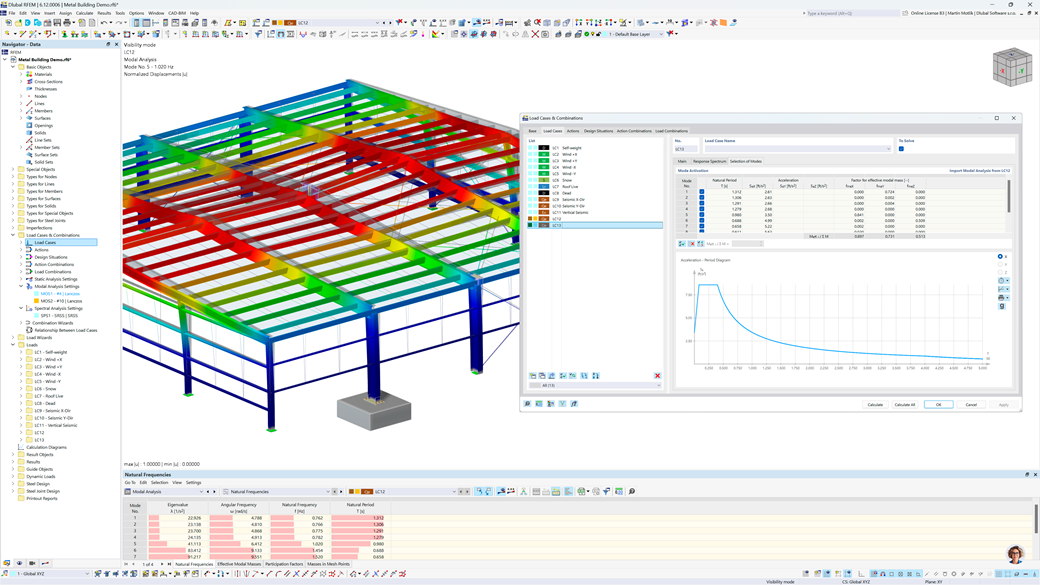

使用 RFEM 6 对钢结构厂房进行了模态分析和反应谱分析，展示了分析结果以及对话框中的相关设置。

根据 AISI 和 CSA 的冷弯薄壁型钢设计

在 RFEM 6 中使用钢设计附加功能，根据 AISI S100-16 和 CSA S136-16 设计冷弯薄壁型钢构件。

直接强度法 (DSM) 应用于计算弹性屈曲载荷——可以通过有限条法 (FSM) 数值计算，或根据规范的规定进行解析计算。直接在截面数据中查看屈曲曲线和模态形状。

了解更多关于钢结构设计模块的信息

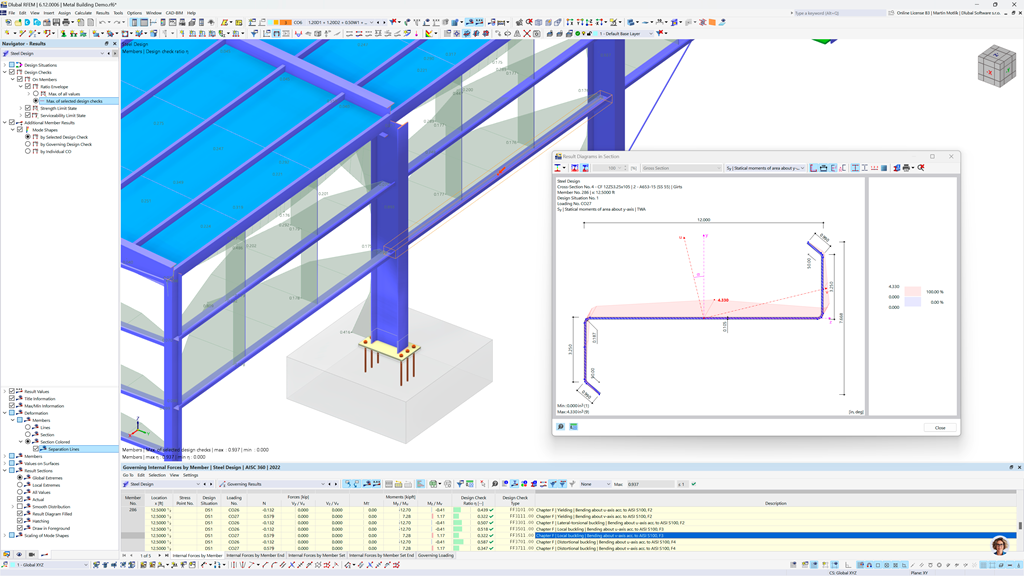

在 RFEM 6 中使用 AISI 和 CSA 规范的冷弯薄壁型钢厂房分析模型，展示结构设计功能。

Seamless Model Integration with BIM Programs

Easily integrate your structural models with leading BIM software such as Revit or Tekla Structures for a more efficient and coordinated design process.

一款数字化绘制的 Autodesk Revit 标志，展示设计软件功能及其与 CAD 应用的兼容性。

Autodesk Revit

The direct interface between Revit and RFEM 6 enables bidirectional model synchronization, allowing you to transfer and update models in both directions with ease. Whether you're starting your project in Revit or RFEM, changes made in one environment can be reflected in the other.

Tekla Structures 徽标

Tekla Structures

When designing in Tekla Structures, a structural analysis model is generated automatically. With just one click, you can export the model to RFEM, including data such as supports, hinges, and member information. This enables a smooth transition from modeling to structural analysis.

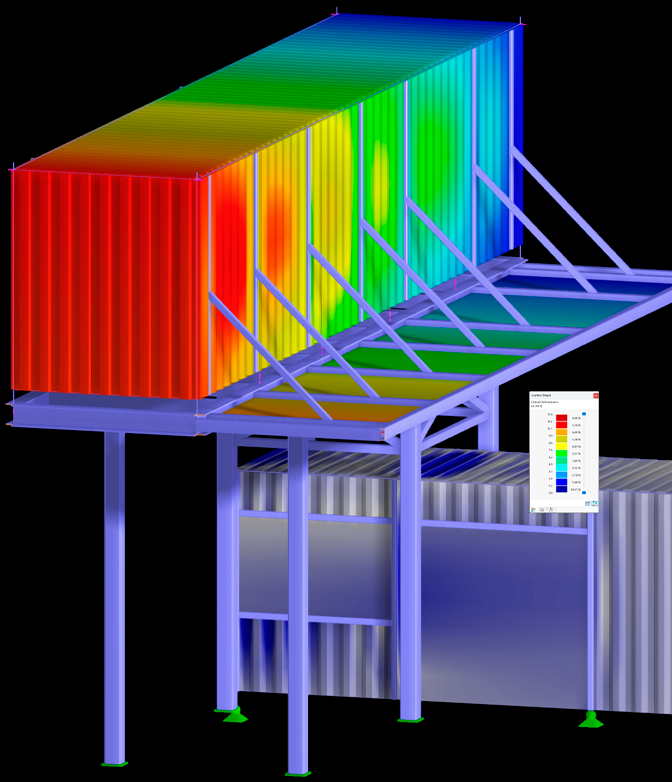

展示一个 RFEM 模型，其中，一个集装箱结构在风荷载作用下产生的全球变形。© Modular Structural Consultants LLC.

© Modular Structural Consultants LLC.

用户评价

在这里，我们分享了一些客户使用 RFEM 6 的经验，以及这些经验如何改变了他们对钢结构分析的方法。

RFEM 是我们钢结构项目的可靠而高效的解决方案。

A3C Ingénierie 的建筑项目，包括法国埃皮纳勒项目和 Nicolas Odinot 合伙项目
Nicolas Odinot A3C Engineering

简单、模块化和高效支持，使 RFEM 成为结构钢分析的理想选择

Cédric Dubois Skyray

RFEM 在钢结构分析方面表现出色，确保设计项目的精确可靠。

Christian Duverney Duverney Ingénierie SARL

RF-STEEL EC3 是一个基于 Eurocode 3（欧洲规范 3）的模块，该模块对结构优化具有很大帮助。

Jérémy Amar Nexans Solar Technologies

我们非常感谢您即时提供的技术支持。

儒勒·巴代
Jules Battais SPIC SAS

常见问题

AISI 冷弯薄壁型钢设计在 RFEM 6 中适用的标准化截面有哪些？

在 RFEM 6 中，钢设计附加模块支持根据 AISI S100 标准进行冷成型钢设计。以下标准化截面适用于此设计：

  • 来自 AISI D100-17 标准的槽钢、帽型钢、角钢和 Z 型钢
  • 来自 AISC 数据库的矩形和圆形空心结构截面 (HSS)

要启用根据 AISI S100 进行的设计，必须在钢设计附加模块的强度配置设置中选择此选项。

如何根据 AISI S100 或 CSA S136 设计用户自定义（参数化）截面？

是的，自定义截面可以根据 RFEM 6 中的 AISI S100 或 CSA S136 进行设计。

您有两种主要选项：

  • 对于标准冷弯型材，您可以使用截面库中可用的“薄壁”截面模板之一创建自定义截面。这些模板包括 14 种预定义的冷弯形状。
  • 如果您的截面不符合任何预定义的形状，可以从独立截面程序 RSECTION 中创建和导入该截面。

这允许完全自定义几何形状，同时仍然能够根据 AISI 或 CSA 标准进行设计检查。

AISC 341 抗震设计适用于哪些极限状态类型？

地震极限状态（包含和不包含超强度）仅为分配了地震配置的构件提供结果。

强度极限状态用于设计所有构件，包括不属于抗震力系统（SFRS）的一部分的构件。因此，地震和强度极限状态都是必需的。

同时也提供适用性极限状态。

在我们的详细 FAQ部分 中了解更多关于地震设计和极限状态的信息。

如何在 RFEM 6 中建模变截面构件？

要建模锥度，最简单的方法是使用焊接截面或参数化截面。例如，您可以复制较小高度的截面，然后调整第二个截面的高度和/或宽度。
