Soggetto:

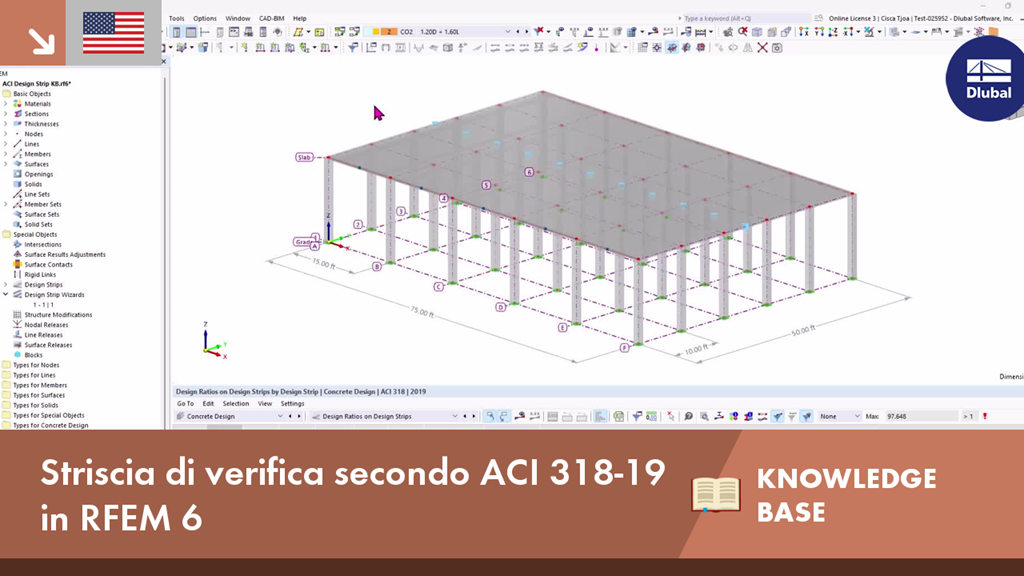

Striscia di verifica secondo ACI 318-19 in RFEM 6
Commento:
Il metodo della striscia di progetto secondo ACI 318-19 sezione 8.4.1 [1] è utilizzato nella verifica della soletta bidirezionale per la distribuzione/media dei momenti e la verifica dell'armatura della soletta.
Descrizione:
Striscia di progetto in RFEM 6
''Striscia di verifica'' è uno strumento di scelta rapida per generare automaticamente una trave risultante sottostante che integra le forze interne dalla soletta. ''Striscia di verifica'' si trova nella cartella 'Oggetti speciali'. Per creare una nuova striscia, definire il tipo di striscia, la direzione dell'armatura e la larghezza della striscia e assegnarla a una linea o a una linea/superficie.
Tipo di striscia:
• ''Colonna'' è centrata sulle colonne e utilizzata per l'area interna della soletta
• ''Mezzo'' è per l'area rimanente della soletta tra le strisce di colonne e delimitata dalla colonna e/o dalle strisce di bordo
• ''Bordo'' è utilizzato lungo le '''linee di contorno''' della superficie e sono inseriti eccentricamente nella superficie con eccentricità dell'asta
Le dimensioni della sezione della trave risultante si basano sulla larghezza della striscia (input dall'utente) e sullo spessore della soletta.
Le strisce di verifica possono essere create solo su superfici con uno spessore uniforme. I set di aste vengono creati automaticamente per ogni striscia di verifica e sono utili per raggruppare più aste che si estendono in una direzione di una singola superficie.
Creazione guidata delle strisce di verifica in RFEM 6
Invece di creare manualmente singole strisce di verifica come mostrato sopra, è possibile utilizzare la Creazione guidata strisce di verifica per generarle automaticamente.
La griglia dell'edificio viene utilizzata per definire la posizione delle strisce di colonne. Le posizioni effettive delle colonne/vincoli esterni non sono considerate. È possibile solo una griglia cartesiana. Tuttavia, le strisce di progetto possono essere generate su diversi piani della griglia (XY, XZ, YZ) in base alle impostazioni. Ciò consente di crearli non solo su solette orizzontali, ma anche su pareti verticali. Le strisce di verifica possono essere generate in una o entrambe le direzioni del piano della griglia.
''Tipo di striscia generato'' offre la possibilità di generare solo strisce ''Colonna'' (incluso ''Bordo'') e/o strisce ''centrali''.
Sono disponibili tre diversi tipi di larghezza della striscia:
• Sec. secondo ACI 318-19 8.4.1.5-7 – La larghezza della striscia della colonna su ciascun lato è determinata come il 25% della lunghezza o larghezza della campata, a seconda di quale sia inferiore.
• Basato sulla larghezza della campata
• Definito dall'utente
La creazione guidata delle strisce di verifica può generare automaticamente le strisce di progetto per le superfici ortogonali di base. Quando sono necessarie modifiche, è possibile creare strisce di verifica manuali e aggiungerle alla superficie. Inoltre, le strisce generate possono essere disconnesse dalla creazione guidata, consentendo modifiche o eliminazioni secondo necessità.
Add-on Verifica calcestruzzo
Con l'add-on Verifica calcestruzzo, è possibile definire l'armatura longitudinale delle strisce di progetto.
Per impostazione predefinita, il numero e la spaziatura dell'armatura sono impostati per essere calcolati automaticamente e la lunghezza minima del gioco di 1,5 m è impostata sulla superficie superiore. L'armatura a taglio non è disponibile per le strisce di progetto. Se è necessaria una staffa, può essere considerata con la verifica a taglio-punzonamento.
Verifica a taglio in RFEM 6 secondo ACI 318-19 e CSA A23.3:19Nella scheda "Oggetti da verificare", definire le strisce di progetto necessarie da progettare.
Risultati della verifica calcestruzzo
'''Tassi di lavoro sulle strisce di verifica'''
La resistenza a taglio unidirezionale senza armatura a taglio è verificata per le strisce di progetto secondo ACI Sezione 22.5 nella verifica SD0500. Il controllo della resistenza a taglio bidirezionale è disponibile con il progetto a taglio-punzonamento sopra indicato.
Le verifiche basate sul vincolo esterno di progetto e sui limiti di inflessione non sono disponibili per le strisce di progetto. Le verifiche rimanenti sono fornite e seguono una procedura simile alla verifica dell'asta.
'''Armatura sulle strisce di progetto'''
Si presume che l'ancoraggio sia diritto con una lunghezza di 12,0 pollici, in conformità con ACI 318 sezione 25.4.2.1(b).
RFEM genera automaticamente "segmenti" lungo la lunghezza della striscia in base alla lunghezza minima del gioco definita, Δ-z, e all'armatura richiesta, As,req. Le lunghezze del gioco possono variare lungo la lunghezza.
Conclusione
Il metodo delle strisce di verifica in RFEM 6 offre un approccio efficiente e semplificato per la verifica di solette bidirezionali secondo ACI 318-19. Con le strisce di verifica, la creazione delle travi risultanti e l'integrazione delle forze interne sono automatizzate. La creazione guidata delle strisce di verifica migliora ulteriormente la produttività automatizzando la creazione di strisce su superfici ortogonali, consentendo comunque le modifiche manuali quando necessario. Con l'add-on Verifica calcestruzzo, gli utenti possono definire e progettare l'armatura longitudinale.
