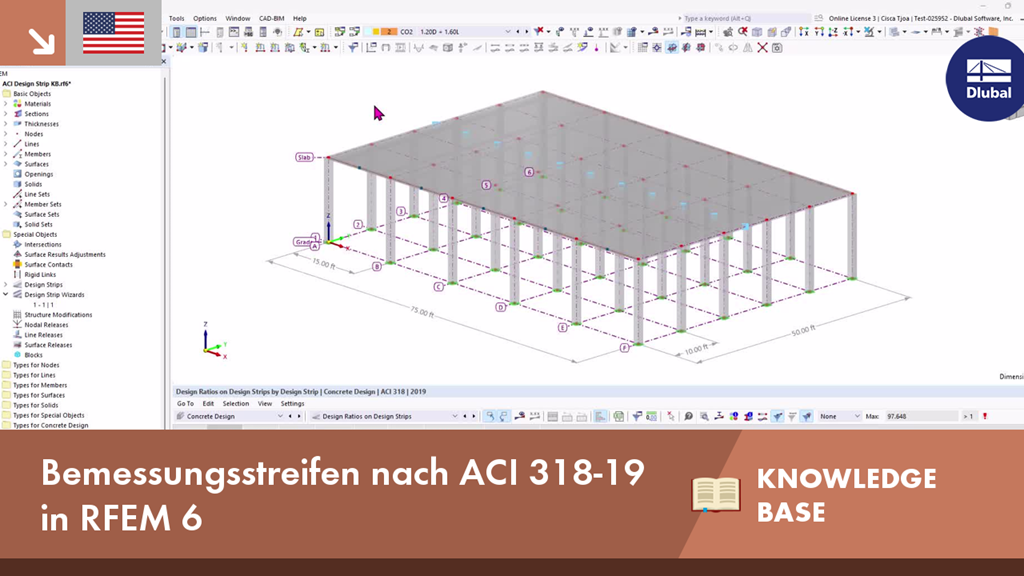

Bemessungsstreifen nach ACI 318-19 in RFEM 6
Kommentar:
Das Bemessungsstreifenverfahren nach ACI 318-19 Abschnitt 8.4.1 [1] wird in der Plattenbemessung in zwei Richtungen zur Verteilung/Mittelung von Momenten und zur Bemessung der Plattenbewehrung verwendet.
Beschreibung:
Bemessungsstreifen in RFEM 6
Der ''Bemessungsstreifen'' ist ein Kurzbefehl, um automatisch einen zugrundeliegenden Ergebnisstab zu generieren, der Schnittgrößen aus der Platte integriert. Der '' Bemessungsstreifen '' befindet sich im Ordner 'Spezielle Objekte'. Um einen neuen Streifen zu erstellen, sind Streifentyp, Bewehrungsrichtung und Streifenbreite festzulegen und der Streifen einer Linie oder Linie/Fläche zuzuweisen.
Streifentyp:
• ''Stütze'' wird an den Stützen zentriert und für den Innenbereich der Platte verwendet
• ''Mitte'' ist für den verbleibenden Plattenbereich zwischen den Stützenstreifen und begrenzt durch Stützen- und/oder Randstreifen vorgesehen
• ''Rand'' wird entlang der '''Begrenzungslinien''' der Fläche verwendet und wird exzentrisch mit einer Stabexzentrizität in die Fläche gesetzt
Die Querschnittsabmessungen des Ergebnisstabes basieren auf der Streifenbreite (Eingabe vom Benutzer) und der Plattendicke.
Bemessungsstreifen können nur an Flächen mit gleichmäßiger Dicke erzeugt werden. Stabsätze werden automatisch für jeden Bemessungsstreifen erzeugt und eignen sich, um mehrere Stäbe zu gruppieren, die eine Richtung einer Fläche überspannen.
Bemessungsstreifen-Assistent in RFEM 6
Anstatt wie oben gezeigt einzelne Bemessungsstreifen manuell zu erstellen, können diese mit dem Bemessungsstreifen-Assistenten auch automatisch erzeugt werden.

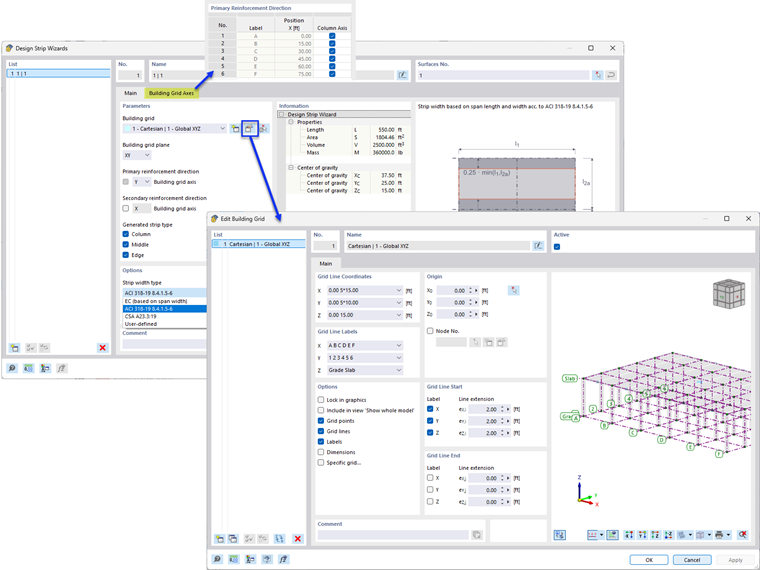

Die Lage der Stützenstreifen wird über das Gebäuderaster festgelegt. Die tatsächlichen Stellen der Stützen/Auflager werden nicht berücksichtigt. Es ist nur ein kartesisches Raster möglich. Es können jedoch Bemessungsstreifen je nach Vorgabe auf unterschiedlichen Rasterebenen (XY, XZ, YZ) erzeugt werden. Damit können diese nicht nur an horizontalen Decken, sondern auch an vertikalen Wänden erstellt werden. Bemessungsstreifen können in einer oder in beiden Richtungen der Rasterebene erzeugt werden.
Der Typ des ''generierten Streifens'' bietet die Möglichkeit, nur ''Stützen''-Streifen (einschließlich ''Rand'') und/oder ''Mitte''-Streifen zu generieren.
Es stehen drei verschiedene Typen der Streifenbreiten zur Verfügung:
• Akz. to ACI 318-19 8.4.1.5-7 – Die Stützenstreifenbreite auf jeder Seite wird mit 25 % der Feldlänge oder -breite bestimmt, je nachdem, welcher Wert geringer ist.
• Basierend auf der Spannweite
• Benutzerdefiniert
Der Bemessungsstreifen-Assistent kann automatisch Bemessungsstreifen für orthogonale Flächenflächen generieren. Sind Änderungen erforderlich, können manuelle Bemessungsstreifen erstellt und der Fläche hinzugefügt werden. Zusätzlich können generierte Streifen vom Assistenten getrennt werden, um je nach Bedarf Anpassungen oder Löschungen vorzunehmen.
Add-On Betonbemessung
Mit dem Add-On Betonbemessung kann die Längsbewehrung von Bemessungsstreifen definiert werden.
Standardmäßig sind Anzahl und Abstand der Bewehrungen automatisch berechnet und an der Oberseite ist eine Mindestfugenlänge von 1,5 m eingestellt. Schubbewehrung ist nicht verfügbar für Bemessungsstreifen. Wird ein Bügel erforderlich, kann dieser beim Durchstanznachweis berücksichtigt werden.
Durchstanznachweis in RFEM 6 nach ACI 318-19 und CSA A23.3:19Legen Sie im Register 'Zu bemessende Objekte' die erforderlichen Bemessungsstreifen fest, die bemessen werden sollen.
Ergebnisse der Betonbemessung
'''Ausnutzungen an Bemessungsstreifen'''
Die einachsige Schubfestigkeit ohne Schubbewehrung wird für Bemessungsstreifen gemäß ACI Abschnitt 22.5 in Nachweis SD0500 überprüft. Der beidseitige Schubfestigkeitsnachweis ist mit dem oben genannten Durchstanznachweis möglich.
Nachweise, die auf Bemessungsauflager und Durchbiegungsgrenzwerte basieren, sind für Bemessungsstreifen nicht verfügbar. Die übrigen Nachweise werden bereitgestellt und verlaufen analog zur Stabbemessung.
'''Bewehrung an Bemessungsstreifen'''
Die Verankerung wird gemäß ACI 318 Abschnitt 25.4.2.1(b) als gerade mit einer Länge von 12,0 in angenommen.
RFEM generiert automatisch aus der definierten Mindestspaltlänge Δ-z und der erforderlichen Bewehrung As,erf entlang der Streifenlänge „Segmente“. Die Spaltlängen können über die Länge variieren.
Fazit
Das Bemessungsstreifenverfahren in RFEM 6 bietet einen effizienten und vereinfachten Ansatz für die Bemessung von zweiachsig gespannten Platten gemäß ACI 318-19. Mit den Bemessungsstreifen lassen sich Ergebnisstäbe und die Integration der Schnittgrößen automatisieren. Der Bemessungsstreifen-Assistent steigert die Produktivität weiter, indem er die Erstellung von Streifen auf orthogonalen Flächen automatisiert, aber dennoch manuelle Änderungen bei Bedarf ermöglicht. Mit dem Add-On Betonbemessung ist es möglich, die Längsbewehrung zu definieren und zu bemessen.
