KB 001949 | Návrhový pás podle ACI 318-19 v programu RFEM 6

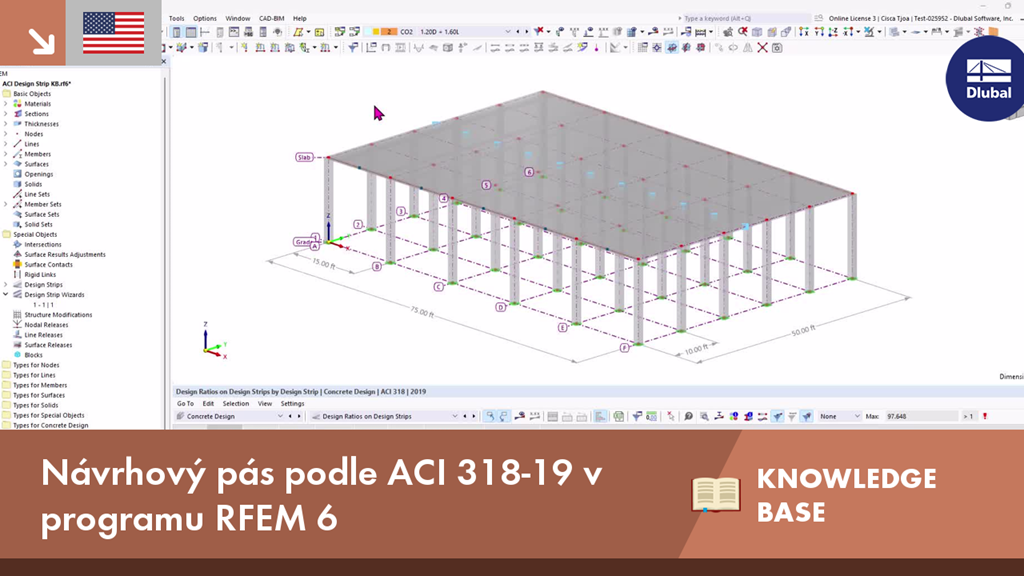

Návrhové pásy konfigurované podle normy ACI 318-19 s barevným přechodem znázorňujícím průběh napětí v programu RFEM 6.

Téma:
Návrhový pás podle ACI 318-19 v programu RFEM 6

Komentář:
Metoda návrhových pásů podle ACI 318-19, čl. 8.4.1 [1] se používá pro dvousměrné posouzení desek pro rozdělení/průměrování momentů a pro posouzení výztuže desky.

Popis:

Návrhový pás v programu RFEM 6

''Návrhový pás'' je nástroj pro automatické generování výsledkového prutu, který integruje vnitřní síly z desky. ''Návrhový pás'' se nachází ve složce 'Speciální objekty'. Pro vytvoření nového pásu je třeba zadat typ pásu, směr výztuže a šířku pásu a přiřadit je linii nebo linii/plochě.

Interface showing the process of creating new design strips, highlighting input fields and options for structural analysis and design.
1 Create New Design Strips

Typ pásu:
• ''Sloup'' se vystředí na sloupy a použije se pro vnitřní plochu desky
• ''Střed'' pro zbývající plochu desky mezi pásy sloupů a ohraničenou sloupy a/nebo okrajovými pásy
• ''Okraj'' se používá podél '''hraničních linií''' plochy a je excentricky zasazen do plochy s excentricitou prutu

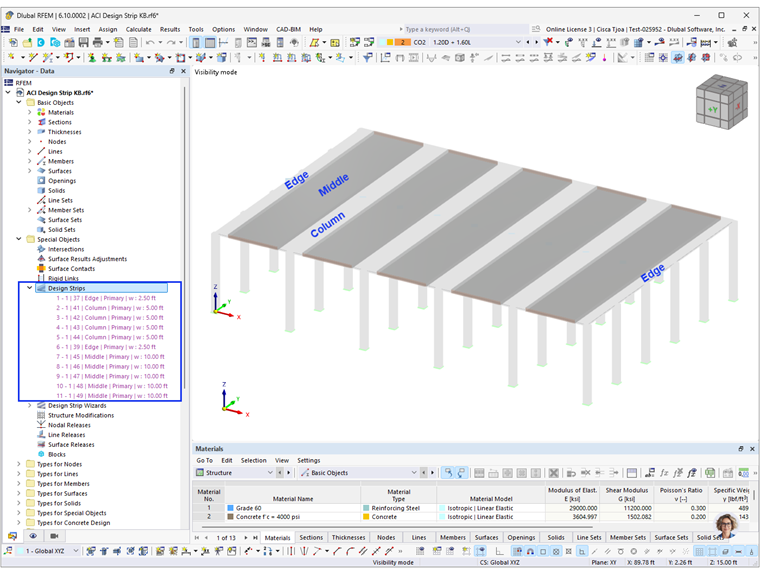

Různé typy pásů používaných při statických výpočtech a jejich specifické technické aplikace a charakteristiky
2 Typy pásů

Rozměry průřezu výsledkového nosníku vycházejí z šířky pásu (zadané uživatelem) a tloušťky desky.

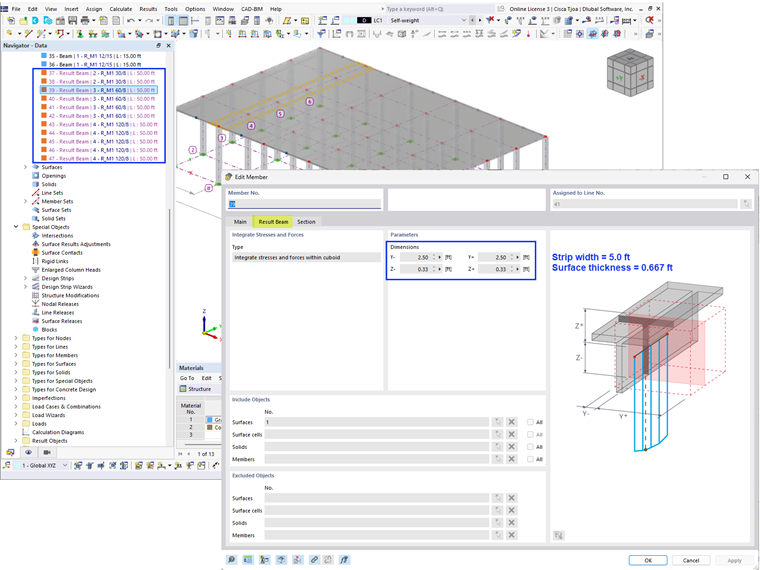

Výsledky analýzy zobrazující rozložení napětí podél konstrukčního nosníku.
3 Výsledkový prut

Návrhové pásy lze vytvořit pouze na plochách se stejnou tloušťkou. Sady prutů se automaticky vytvoří pro každý návrhový pás a jsou užitečné pro seskupení více prutů, které překlenují jednu plochu v jednom směru.

Generátor návrhových pásů v programu RFEM 6

Místo ručního vytváření jednotlivých návrhových pásů, jak je znázorněno výše, lze použít generátor návrhových pásů pro jejich automatické generování.
Pomocí rastru budovy definujeme umístění pásů sloupů. Skutečná poloha sloupů/podpor se nezohledňuje. Možný je pouze kartézský rastr. Na základě nastavení lze ovšem návrhové pásy generovat v různých rovinách rastru (XY, XZ, YZ). Lze je tak vytvořit nejen na vodorovných deskách, ale také na svislých stěnách. Návrhové pásy lze generovat v jednom nebo v obou směrech roviny rastru.

''Typ vygenerovaného pásu'' nabízí možnost generovat pouze pásy ''Sloup'' (včetně ''okrajů'') a/nebo ''střední'' pásy.

K dispozici jsou tři různé typy šířky pásu:

• Příl. podle ACI 318-19 8.4.1.5-7 – Šířka sloupového pásu na každé straně se stanoví jako 25 % délky nebo šířky pole, podle toho, která hodnota je menší.
• Na základě šířky pole
• Uživatelsky

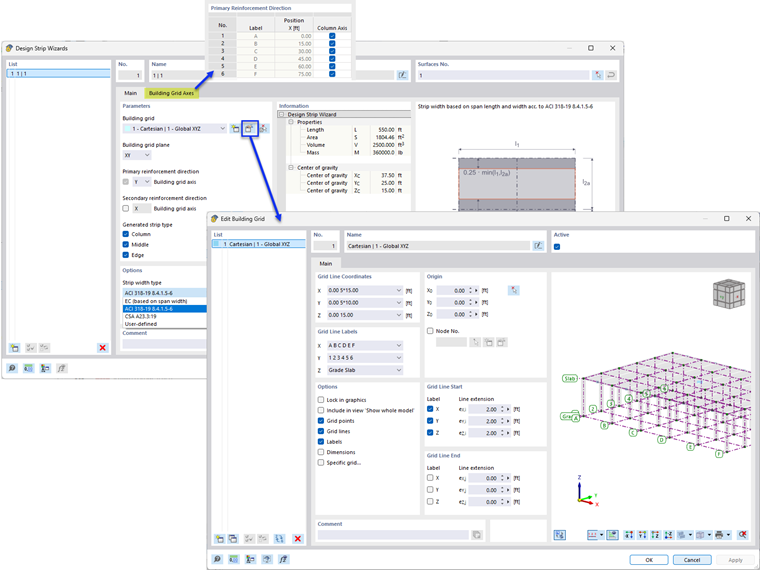

Znázornění běžného uspořádání stavebního rastru používaného ve statické analýze a statických výpočtech.
4 Rastr budovy

Generátor návrhových pásů může automaticky generovat návrhové pásy pro základní ortogonální plochy. V případě potřeby úprav lze ručně vytvořit návrhové pásy a přidat je na plochu. Vygenerované pásy lze navíc odpojit od generátoru a podle potřeby je upravit nebo smazat.

Vizualizace pásů analýzy konstrukce generovaných v modelu pomocí nástroje Generátor pásů. Tyto pásy pomáhají při analýze specifických rozložení zatížení a při návrhu složitých konstrukčních prvků.
5 Pásy vytvořené generátorem pásů

Addon Posouzení železobetonových konstrukcí

V addonu Posouzení železobetonových konstrukcí lze zadat podélnou výztuž návrhových pásů.

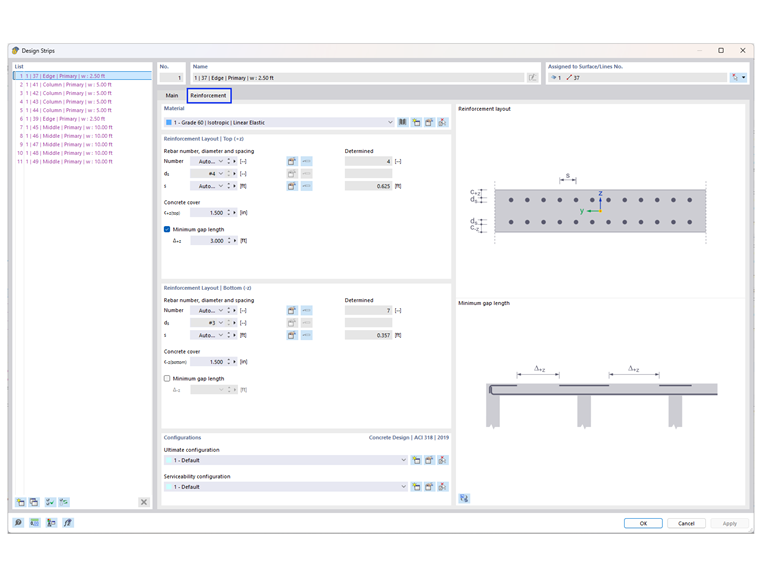

Návrh výztuže pásů zobrazený v průřezu, zdůrazňující podrobné umístění v betonovém prvku.
6 Výztuž v pásech

Standardně je počet a vzdálenost výztuže nastavena tak, aby se vypočítala automaticky, a minimální délka mezery 5 m na horní ploše. Smyková výztuž není k dispozici pro návrhové pásy. Pokud je vyžadován třmínek, lze ho zohlednit při posouzení na protlačení.

Posouzení na protlačení v programu RFEM 6 podle normy ACI 318-19 a CSA A23.3:19

V záložce 'Objekty pro posouzení' zadejte požadované návrhové pásy, které se mají posoudit.

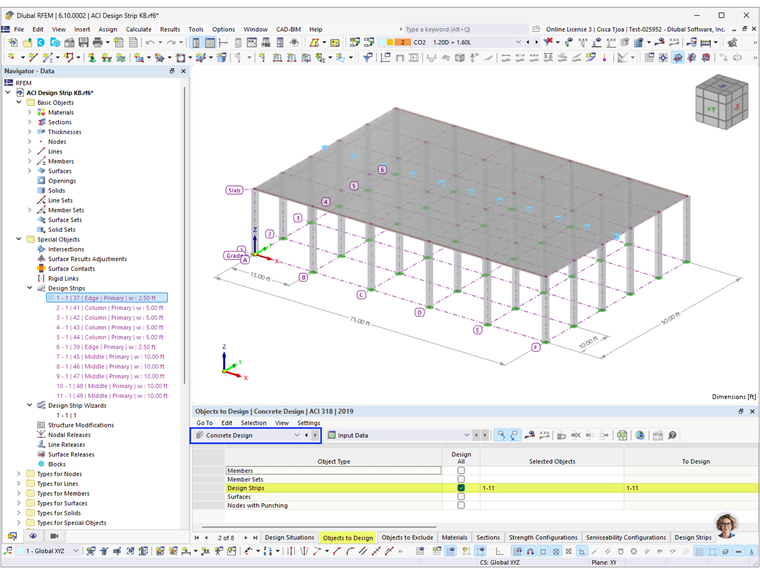

Rozhraní pro návrh betonu zobrazující vstupní pole pro různé konstrukční parametry.
7 Vstupní údaje pro návrh betonu

Výsledky posouzení betonu

'''Využití na návrhových pásech'''

Jednosměrná smyková únosnost bez smykové výztuže se posuzuje pro návrhové pásy podle ACI, čl. 22.5 v posudku SD0500. Při výše uvedeném posouzení na protlačení je k dispozici posouzení smykové pevnosti v obou směrech.
Posouzení na základě návrhových podpor a mezních průhybů nejsou pro návrhové pásy k dispozici. Ostatní posouzení jsou k dispozici a postupují podobně jako při posouzení prutů.

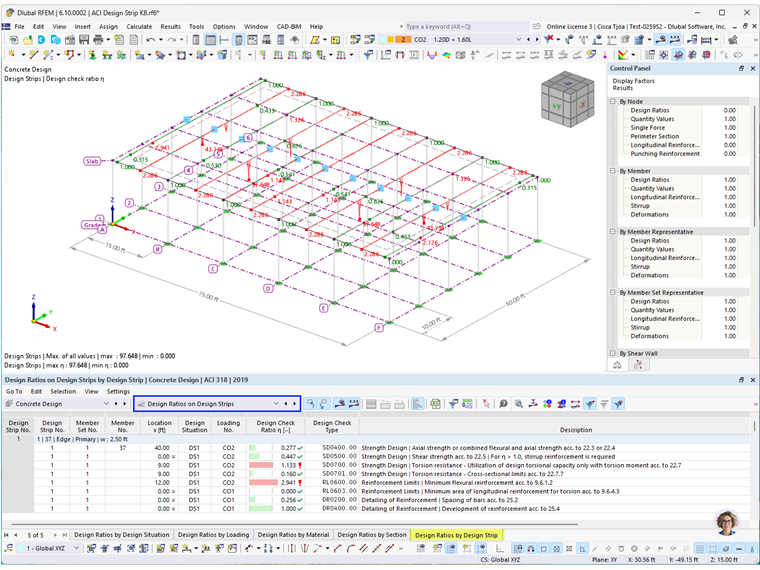

Barevně rozlišené využití konstrukce zobrazené na návrhových pásech v zobrazení statického modelu pro analýzu a vyhodnocení.
8 Vizualizace využití na pásech

'''Výztuž na návrhových pásech'''

Předpokládá se, že ukotvení je rovné o délce 12,0 in v souladu s ACI 318, čl. 25.4.2.1(b).
Na základě zadané minimální délky spáry Δ-z a nutné výztuže As,req. Délky mezer se mohou po délce lišit.

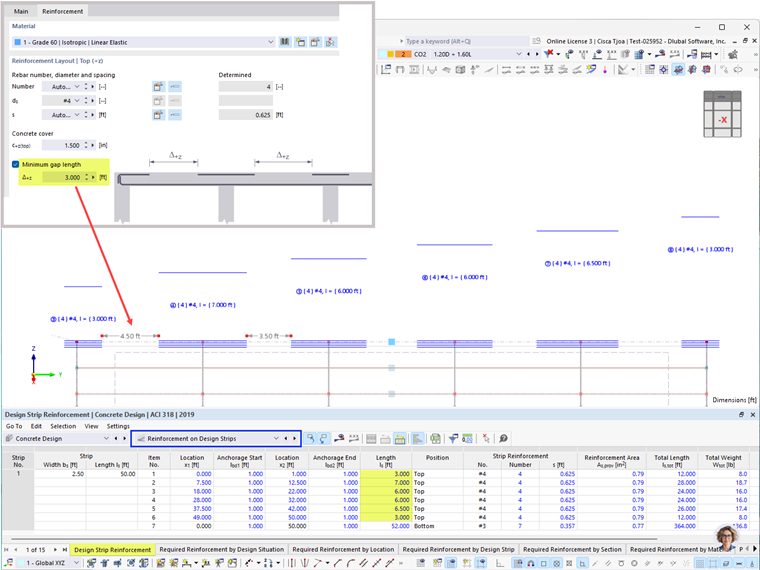

Visualization of reinforcement on design strips in a structural model, showcasing detailed distribution and arrangement of reinforcement bars.
9 Reinforcement Design Strips Overview

Závěr

Metoda návrhových pásů v programu RFEM 6 nabízí efektivní a zjednodušený postup pro posouzení desek ve dvou směrech podle ACI 318-19. Pomocí návrhových pásů lze automaticky vytvářet výsledkové pruty a integrovat vnitřní síly. Generátor návrhových pásů dále zvyšuje produktivitu tím, že automatizuje vytváření pásů na ortogonálních plochách, přičemž v případě potřeby umožňuje ruční úpravy. V addonu Posouzení železobetonových konstrukcí mohou uživatelé definovat a posuzovat podélnou výztuž.

;
