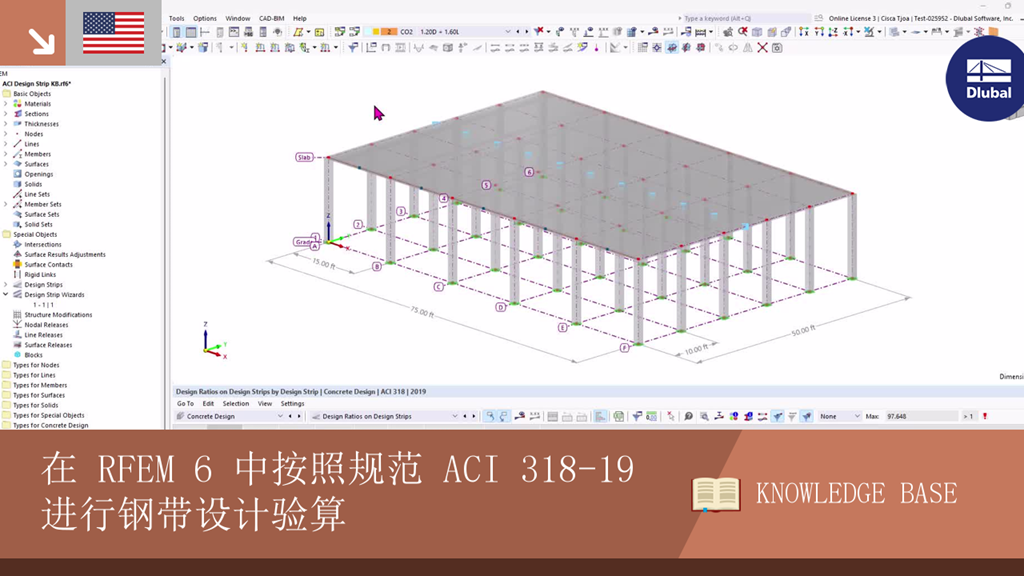

在 RFEM 6 中按照规范 ACI 318-19 进行钢带设计验算
注释:
在双向楼板设计中使用“条形设计法”进行分布/平均弯矩以及进行楼板配筋设计，该方法在规范 ACI 318-19 [1] 中 8.4.1 节中进行。
论文摘要:
RFEM 6 中设计条带
''设计带'是一个快捷工具，可以自动生成集成板内力的基础结果梁。 用户点击设计工具栏后，用户可以打开【设计工具栏】对话框， 如果要创建一个新的钢带，请定义钢筋类型、配筋方向和钢带宽度，然后分配给一条线或线/面。
钢带类型：
• “柱”以柱子为中心，用于板的内部区域。
•“中间”用于柱板和/或板边缘的剩余板区域
• '''边缘'''用于面的'''边界线'''，并且与杆件偏心一起设置到面中
结果梁截面尺寸基于带钢宽度（用户输入）和板厚度。
只能在具有均匀厚度的面上创建设计条带。 杆件集是为每个设计条带自动创建的，对于对跨一个面一个方向的多个杆件进行分组非常有用。
RFEM 6 中设计带区向导
除了像上面显示的那样手动创建单个设计带，还可以使用设计带向导自动生成它们。

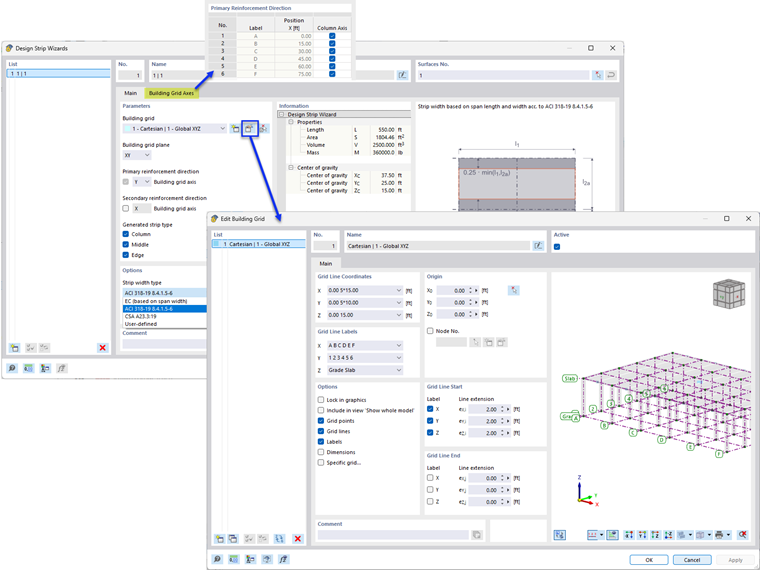

在该对话框中可以选择【建筑栅格】来定义空心柱的位置。 不考虑柱子/支座的实际位置。 只可以定义笛卡尔栅格。 但是可以根据设置在不同的栅格平面（XY、XZ、YZ）上生成设计条。 楼板节点不仅可以在水平板上创建，也可以在垂直墙面上创建。 可以在栅格平面的一个或两个方向上生成设计条。
在''生成的条带类型''中可以选择只生成''柱''条带(包括''边缘'')和/或''中间''条带。
程序提供了三种不同的钢带宽度类型：
• 加速度 按照 ACI 318-19 8.4.1.5-7 – 柱子每侧的宽度确定为跨度的 25% 或宽度，取较小者。
• 基于跨度
• 用户自定义
使用设计带向导可以自动生成基本正交面的设计带。 当需要进行修改时，可以创建手动设计条并将其添加到面中。 此外，生成的条可以从向导中断开连接，从而可以根据需要进行调整或删除。
混凝土设计模块
使用“混凝土设计”模块，可以指定预应力钢带的纵向钢筋。
默认情况下，钢筋的数量和间距设置为自动计算，并且上部的最小间隙长度设置为 5 米。 抗剪配筋不适用于设计钢筋。 如果需要箍筋，可以在冲切设计中考虑。
RFEM 6 基于 ACI 318-19 和 CSA A23.3:19 的抗冲切验算在【要设计的对象】选项卡下，可以定义要设计的设计对象。
混凝土结构设计结果
'''结构带上的利用率'''
不设置抗剪钢筋的单向抗剪强度按照设计验算 SD0500 中 ACI 章节 22.5 对设计钢筋进行验算。 对于上述的抗冲切设计，用户可以进行双向抗剪设计。
基于设计支座和挠度限值的设计验算不适用于设计条带。 对于其余的设计验算，按照与杆件设计类似的步骤进行。
'''计算钢筋的配筋'''
根据 ACI 318 第 25.4.2.1(b) 节，假定锚固为直锚固，长度为 12.0 in。
RFEM 根据定义的最小间隙长度 Δ-z 和所需配筋量 As,req 自动沿钢筋长度生成分段。 间隙长度可以沿长度变化。
总结
RFEM 6 中的条形设计方法提供了一种高效简便的按照 ACI 318-19 设计双向板的方法。 使用设计条可以自动生成结果梁和内力集成。 钢带设计向导通过在正交面上自动创建钢带，进一步提高了工作效率，同时还允许在需要时进行手动修改。 使用“混凝土设计”模块，用户可以对纵向钢筋进行定义和设计。
