Tema:

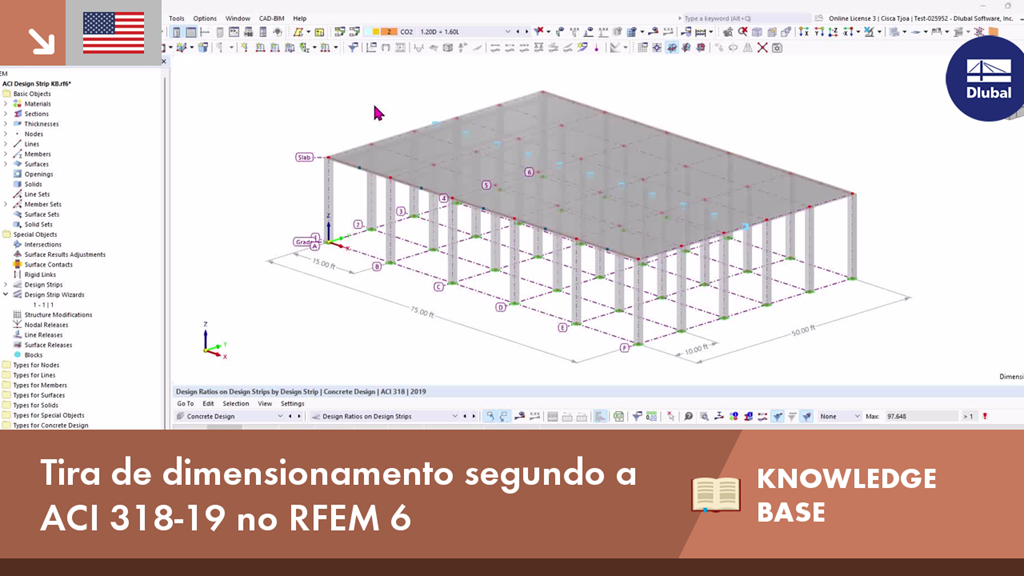

Tira de dimensionamento segundo a ACI 318-19 no RFEM 6
Comentário:
O Método da faixa de cálculo de acordo com a ACI 318-19 Secção 8.4.1 [1] é utilizado no dimensionamento de lajes em duas direcções para distribuir/calcular a média dos momentos e dimensionar a armadura da laje.
Descrição:
Faixa de dimensionamento no RFEM 6
A ''faixa de dimensionamento'' é uma ferramenta de atalho para gerar automaticamente uma viga resultante subjacente, a qual integra as forças internas da laje. A ''faixa de dimensionamento'' está localizada na pasta 'Objetos especiais'. Para criar uma nova faixa, define o tipo de faixa, a direção da armadura, a largura da faixa e atribui-os a uma Linha ou Linha/Superfície.
Tipo de faixa:
• O ''pilar'' está centrado nos pilares e é utilizado para a zona interior da laje
• ''Meio'' é para a área restante da laje entre as faixas dos pilares e delimitada pelos pilares e/ou pelas faixas de borda
• São utilizadas ''bordas'' ao longo das '''linhas de fronteira''' da superfície e são definidas excentricamente na superfície com excentricidade de barra
As dimensões resultantes da secção da viga são baseadas na largura da faixa (introduzida pelo utilizador) e na espessura da laje.
As tiras de dimensionamento apenas podem ser criadas em superfícies com uma espessura uniforme. Os Conjuntos de barras são criados automaticamente para cada faixa de dimensionamento e são úteis para agrupar múltiplas barras que se estendem por uma direção de uma única superfície.
Assistente de faixas de dimensionamento no RFEM 6
Em vez de criar manualmente faixas de dimensionamento individuais como mostrado acima, o assistente de faixa de cálculo pode ser utilizado para gerá-las automaticamente.
A Grelha da construção é utilizada para definir a posição das faixas dos pilares. As posições reais dos pilares/apoios não são consideradas. Apenas é possível uma grelha cartesiana. No entanto, as faixas de dimensionamento podem ser geradas em diferentes planos de grelha (XY, XZ, YZ) com base nas configurações. Isto permite que sejam criados não apenas em lajes horizontais, mas também em paredes verticais. As tiras de dimensionamento podem ser geradas numa ou em ambas as direções do plano de grelha.
O ''Tipo de faixa gerada'' oferece a opção para gerar apenas faixas de ''pilar'' (incluindo faixas de ''borda'') e/ou faixas de ''meio''.
Estão disponíveis três tipos diferentes de largura de faixa:
• Segundo segundo a ACI 318-19 8.4.1.5-7 – A largura da faixa do pilar de cada lado é determinada como 25% do comprimento ou largura do vão, o que for menor.
• Com base no comprimento do vão
• Definido pelo utilizador
O assistente de faixas de dimensionamento permite gerar automaticamente faixas de dimensionamento para superfícies ortogonais básicas. Quando são necessárias modificações, podem ser criadas tiras de dimensionamento manuais e adicionadas à superfície. Além disso, as faixas geradas podem ser desconectadas do assistente, permitindo ajustes ou eliminações conforme necessário.
Módulo Dimensionamento de betão
O módulo Dimensionamento de betão permite definir a armadura longitudinal de faixas de cálculo.
Por defeito, o número e o espaçamento da armadura estão definidos para serem calculados automaticamente e o comprimento de intervalo mínimo de 1,5 m está definido na superfície superior. A armadura de corte não está disponível para faixas de cálculo. Se for necessário um estribo, isto pode ser considerado com a verificação ao punçoamento.
Dimensionamento de punçoamento no RFEM 6 segundo a ACI 318-19 e CSA A23.3:19No separador 'Objetos a dimensionar', defina as faixas de dimensionamento necessárias a serem dimensionadas.
Resultados do dimensionamento de betão
'''Relações de cálculo em faixas de cálculo'''
A resistência ao corte unidirecional sem armadura de corte é verificada para faixas de dimensionamento de acordo com ACI, secção 22.5 na verificação de dimensionamento SD0500. A verificação da resistência ao corte de duas direcções está disponível com a verificação ao punçoamento descrita acima.
As verificações baseadas nos apoios de cálculo e nos limites da flecha não estão disponíveis para as faixas de cálculo. As restantes verificações são fornecidas e seguem um procedimento semelhante ao dimensionamento da barra.
'''Armadura em faixas de cálculo'''
A ancoragem é assumida como reta com um comprimento de 12,0 polegadas, de acordo com ACI 318 Secção 25.4.2.1(b).
O RFEM gera automaticamente "segmentos" ao longo do comprimento da faixa com base no comprimento de vão mínimo definido Δ-z e na armadura necessária As, nec. Os comprimentos dos intervalos podem variar ao longo do comprimento.
Conclusão
O método da faixa de cálculo no RFEM 6 oferece uma abordagem eficiente e simplificada para o dimensionamento de lajes armadas em duas direcções de acordo com a norma ACI 318-19. Com as faixas de dimensionamento, a criação de barras resultantes e a integração dos esforços internos são automatizadas. O Assistente de tiras de cálculo aumenta ainda mais a produtividade ao automatizar a criação de tiras em superfícies ortogonais, permitindo ao mesmo tempo modificações manuais, quando necessário. Com o módulo Dimensionamento de betão, os utilizadores podem definir e dimensionar a armadura longitudinal.
