Objet :
Bandes de calcul selon l’ACI 318-19 dans RFEM 6
Commentaire :
La méthode des bandes de calcul selon l’ACI 318-19, 8.4.1 [1] est utilisée pour la vérification des dalles bidirectionnelles pour la distribution/la moyenne des moments et la vérification des armatures de dalle.
Description :
Bande de calcul dans RFEM 6
La « bande de calcul » est un outil contextuel permettant de générer automatiquement une poutre résultante sous-jacente qui intègre les efforts internes de la dalle. La « bande de calcul » se trouve dans le dossier « Objets spéciaux ». Pour créer une nouvelle bande, définissez le type de bande, la direction d'armatures ainsi que la largeur de bande et assignez-la à une Ligne ou une Ligne/Surface.
Type de bande :
• Le « poteau » est centrée sur les poteaux et utilisée pour la zone interne de la dalle
• Le « milieu » est pour la zone de dalle restante entre les bandes de poteaux et délimitée par les poteaux et/ou les bandes de bordure
• Le « bord » est utilisé le long des '''lignes de contour''' de la surface et est défini de manière excentrique dans la surface avec l'excentrement de barre
Les cotations de la section de la poutre résultante sont basées sur la largeur de la bande (entrée par l’utilisateur) et l’épaisseur de la dalle.
Les bandes de vérification ne peuvent être créées que sur des surfaces d'épaisseur uniforme. Les ensembles de barres sont créés automatiquement pour chaque bande de calcul et sont utiles pour regrouper plusieurs barres qui s’étendent sur une direction d’une même surface.

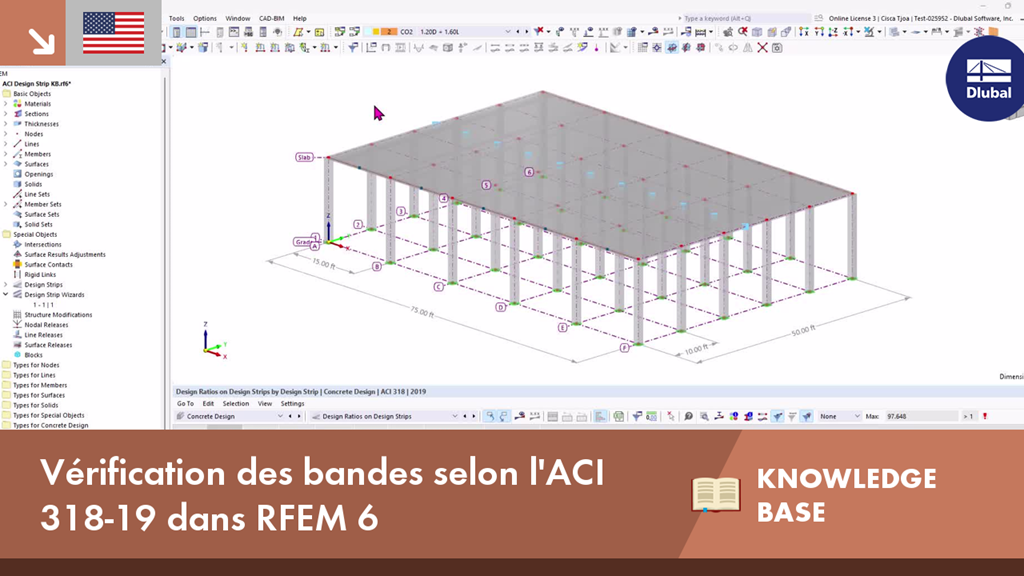

Assistant de vérification des bandes dans RFEM 6
Au lieu de créer des bandes de calcul individuelles comme indiqué ci-dessus, l’assistant de bandes de calcul peut être utilisé pour les générer automatiquement.
La grille de construction est utilisée pour définir la position des bandes de poteaux. Les positions réelles des poteaux/appuis ne sont pas considérées. Seule une grille cartésienne est possible. Cependant, les bandes de calcul peuvent être générées sur différents plans de grille (XY, XZ, YZ) en fonction des paramètres. Ils peuvent ainsi être créés non seulement sur des dalles horizontales, mais également sur des voiles verticaux. Les bandes de calcul peuvent être générées dans une ou deux directions du plan de grille.
Le « Type de bande généré » offre la possibilité de générer uniquement les bandes de ''poteau'' (y compris ''bord'') et/ou les bandes 'milieu''.
Trois types de largeurs de bande sont disponibles :
• Selon l’ACI 318-19 8.4.1.5-7, la largeur de la bande du poteau de chaque côté est déterminée comme 25 % de la longueur ou de la largeur de la travée, selon la plus petite des deux.
• Selon la largeur de la travée
• Défini par l’utilisateur
L’assistant de bande de calcul peut générer automatiquement des bandes de calcul pour les surfaces orthogonales de base. Lorsque des modifications sont nécessaires, des bandes de calcul manuelles peuvent être créées et ajoutées à la surface. De plus, les bandes générées peuvent être déconnectées de l’assistant, ce qui permet de les ajuster ou de supprimer si nécessaire.
Module complémentaire Vérification du béton
Le module complémentaire Vérification du béton permet de définir les armatures longitudinales des bandes de calcul.
Par défaut, le nombre et l'espacement des armatures sont définis pour être calculés automatiquement et la longueur d'espacement minimale de 1,5 m est définie sur la surface supérieure. Les armatures d’effort tranchant sont indisponibles pour les bandes de calcul. Si un cadre est nécessaire, il peut être considéré avec la vérification au poinçonnement.
Vérification de la résistance au poinçonnement selon l’ACI 318-19 et la CSA A23.3:19Dans l’onglet « Objets à calculer », définissez les bandes de calcul requises à vérifier.
Résultats de la vérification du béton
Ratios de vérification sur les bandes de calcul
La résistance au cisaillement unidirectionnelle sans armatures d’effort tranchant est vérifiée pour les bandes de calcul selon l’ACI, 22.5 dans la vérification SD0500. La vérification de la résistance au cisaillement bidirectionnelle est possible avec la vérification de la résistance au poinçonnement indiquée ci-dessus.
Les vérifications basées sur les appuis de calcul et les limites de flèche sont indisponibles pour les bandes de calcul. Les vérifications restantes sont fournies et suivent une procédure similaire à la vérification de barre.
Armatures sur les bandes de calcul
L’ancrage est supposé être droit avec une longueur de 12,0 po, conformément à l’ACI 318, 25.4.2.1(b).
RFEM génère automatiquement des « segments » le long de la bande en fonction de la longueur d'espacement minimale définie Δ-z et des armatures requises As,req. Les espacements peuvent varier sur la longueur de l’élément.
Résultats
La méthode des bandes de calcul dans RFEM 6 offre une approche efficace et simplifiée pour la vérification bidirectionnelles de dalles selon l’ACI 318-19. Les bandes de vérification permettent de créer automatiquement des poutres résultantes et d'intégrer les efforts internes. L’assistant de bandes de calcul améliore la productivité en automatisant la création des bandes sur les surfaces orthogonales, tout en permettant des modifications manuelles si nécessaire. Le module complémentaire Vérification du béton permet aux utilisateurs de définir et de calculer les armatures longitudinales.
