Документация по приложенной силе сдвига для расчета на сдвиг

Для равномерного распределения нагрузки по EN 1992‑1‑1 (Еврокод 2) расчетное сечение поперечной арматуры может быть размещено на расстоянии d от переднего края опоры. Таким образом, для поперечной арматуры приложенная поперечная сила уменьшается до VEd, красный. Однако для анализа максимального расчетного сопротивления сдвигу VRd, max применяется общая сила сдвига.

Для обеспечения полного документирования приложенных поперечных сил, общая поперечная сила VEd, а также приведенная поперечная сила VEd, отображаются красным цветом в деталях расчета или графически.

В подробностях расчета окна 3.3 коэффициенты сопротивления сдвигу армированного сечения перечислены ниже:

  • VEd, красный/VRd, c
  • VEd, красный/VRd, s
  • VEd / VRd,max

VEd... Эффект поперечной силы
VEd, красный... Пониженная сила сдвига
VRd, c... Прочность на сдвиг без поперечной арматуры
VRd, s... Расчетное сопротивление сдвигу с поперечной арматурой
VRd, не более... Максимальное сопротивление сдвигу бетонной сжатой распорки

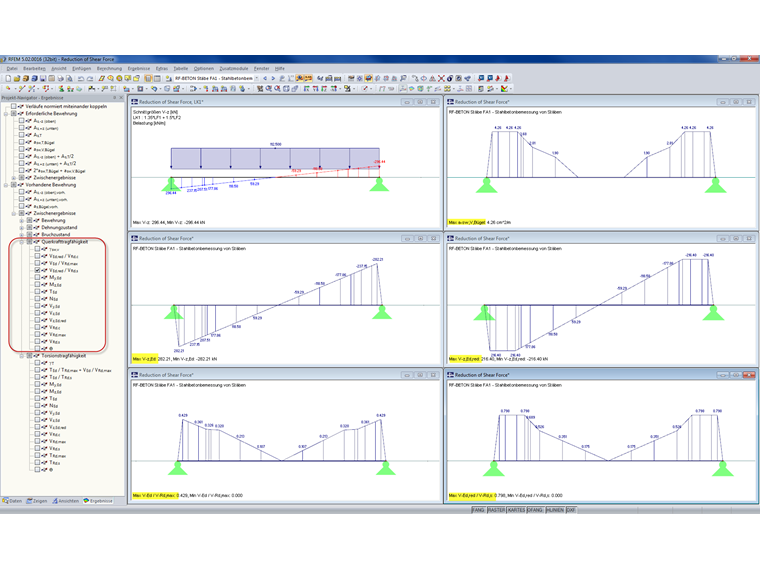

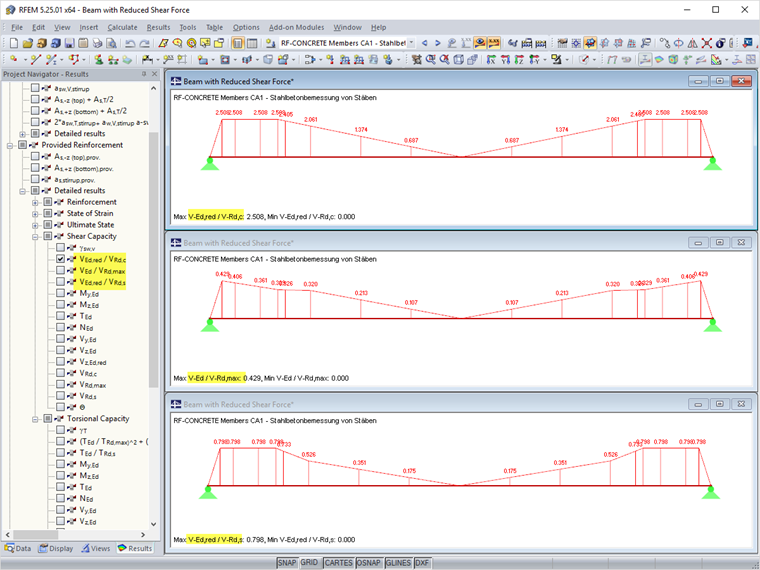

Вы также можете отобразить коэффициенты использования графически в виде диаграммы результатов и добавить ее в документацию.
