Verbesserte Dokumentation der Schubbemessung

Tipps & Tricks

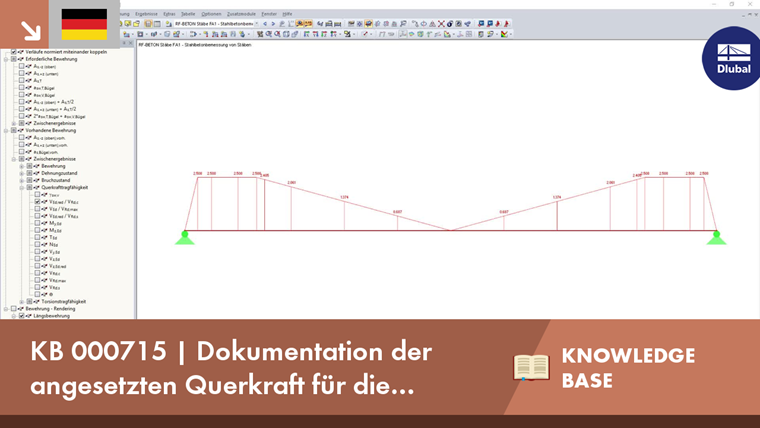

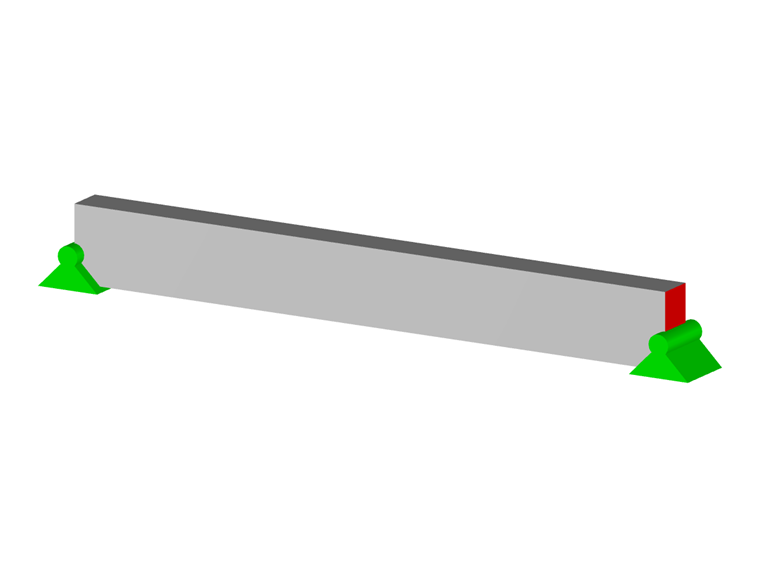

Bei gleichmäßiger verteilter Belastung kann nach EN 1992-1-1 (Eurocode 2) der Bemessungsschnitt für die Schubbewehrung im Abstand d von der Auflagervorderkante gelegt werden. Dabei reduziert sich die anzusetzende Querkraft für die Schubbewehrung auf V_Ed,red. Für den Nachweis der maximal aufnehmbaren Betondruckkraft V_Rd,max ist aber die vollständige Querkraft anzusetzen.

Damit eine vollständige Dokumentation der angesetzten Schubkräfte möglich ist, werden nun die vollständige Querkraft V_Ed sowie die reduzierte Querkraft V_Ed,red ausgegeben beziehungsweise grafisch angezeigt.

Weiter wurde die Ausnutzung der Quertragfähigkeit des bewehrten Querschnittes in der Maske 3.3 ergänzt. Dabei werden folgende Verhältnisse ausgegeben:
V_Ed,red / V_Rd,c
V_Ed,red / V_Rd,s
V_Ed / V_Rd,max

V_Ed = Querkraftwirkung
V_Ed,red = Reduzierte Querkrafteinwirkung
V_Rd,c = Querkraftwiderstand ohne Schubbewehrung
V_Rd,s = Querkraftwiderstand mit Schubbewehrung
V_Rd,max = maximaler Querkraftwiderstand der Betondruckstrebe

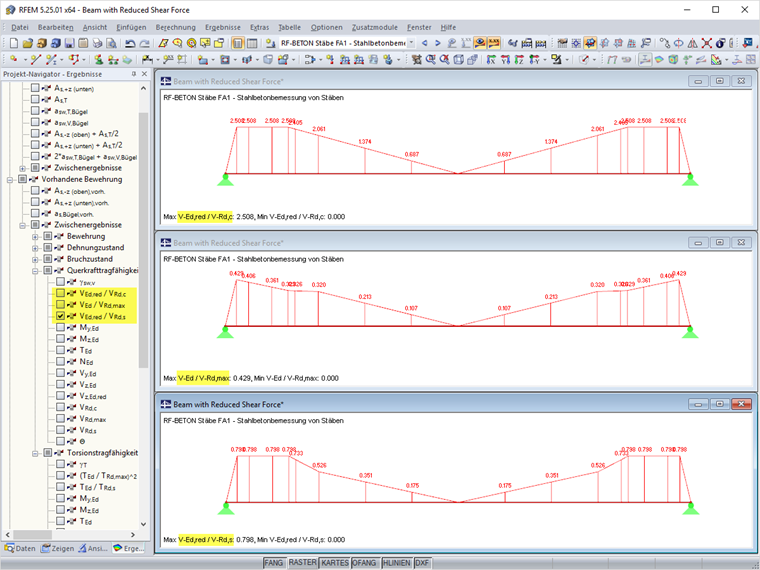

Die oben genannten Ausnutzungsgrade sind auch als grafischer Ergebnisverlauf darstellbar und können in die Dokumentation aufgenommen werden.
