Documentazione della forza di taglio applicata per la verifica a taglio

Per carichi uniformemente distribuiti secondo EN 1992-1-1 (Eurocodice 2), la sezione di progetto per l'armatura a taglio può essere posizionata alla distanza d dal bordo anteriore del vincolo esterno. Pertanto, per l'armatura a taglio, la forza di taglio applicata è ridotta a VEd,red. Tuttavia, per analizzare la resistenza a taglio massima di progetto VRd,max, viene applicata la forza di taglio totale.

Per ottenere una documentazione completa delle forze di taglio applicate, la forza di taglio totale VEd e la forza di taglio ridotta VEd,red sono visualizzate nei dettagli di progetto o graficamente.

Nei dettagli di progetto della Finestra 3.3, i rapporti di resistenza a taglio della sezione trasversale armata sono elencati di seguito:

  • VEd, rosso/VRd, c
  • VEd, rosso/VRd, s
  • VEd / VRd,max

VEd... Effetto della forza di taglio
VEd, rosso... Forza di taglio ridotta
VRd, c... Resistenza alla forza di taglio senza armatura a taglio
VRd, s... Resistenza a taglio di progetto con armatura a taglio
VRd, massimo... Resistenza massima alla forza di taglio del puntone di compressione del calcestruzzo

È anche possibile visualizzare i rapporti di utilizzo graficamente come diagramma dei risultati e aggiungerlo alla documentazione.

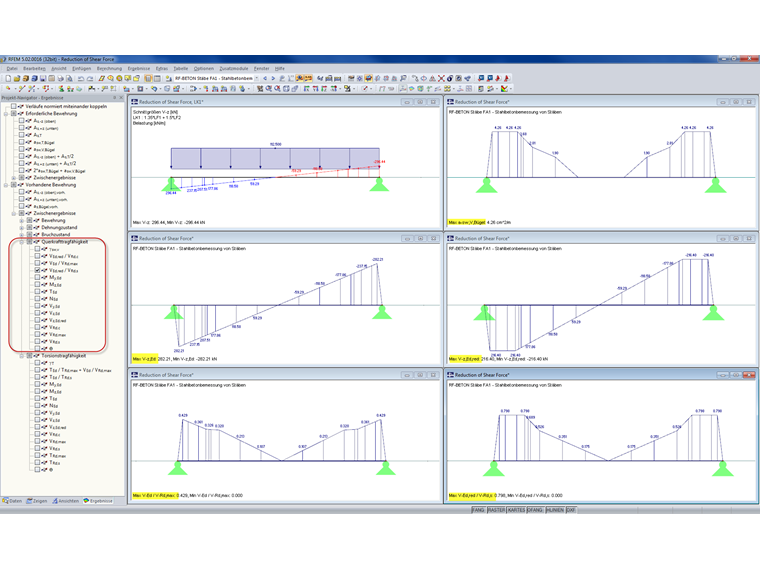

Visualizzazione grafica della forza di taglio totale/ridotta e dell'armatura a taglio necessaria
Visualizzazione grafica della forza di taglio totale/ridotta e dell'armatura a taglio necessaria

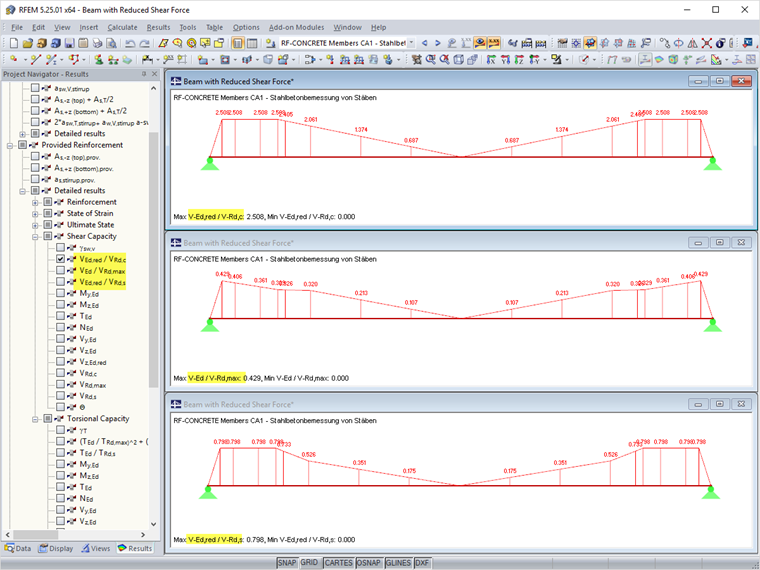

Visualizzazione grafica del rapporto della forza di taglio
Visualizzazione grafica del rapporto della forza di taglio

Trave in cemento armato
Trave in cemento armato
