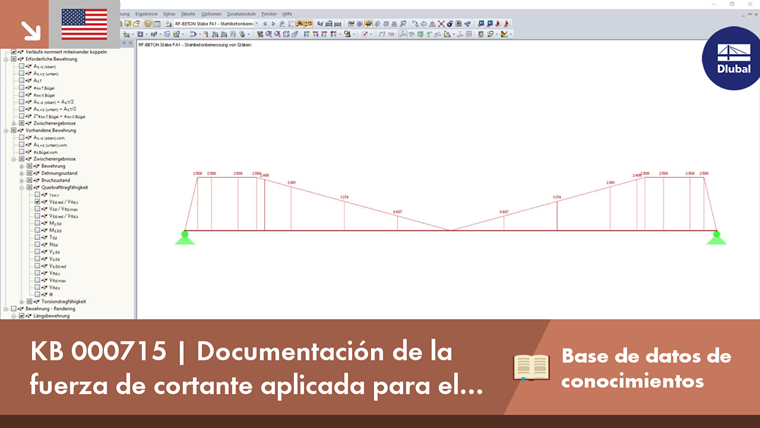

Documentación del esfuerzo cortante aplicado para el cálculo del cortante

En el caso de utilizar el hormigón de fraguado lento (por lo general para componentes gruesos), puede reducir la carga mínima calculada con un factor de 0,85 para aplicar la carga debido a coacción, conforme al apartado 7.3.2 de EN 1992-1-1. Sin embargo, una condición previa para la reducción es que el valor característico del desarrollo de la resistencia r = f_cm2/f_cm28 no exceda de 0,3. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.

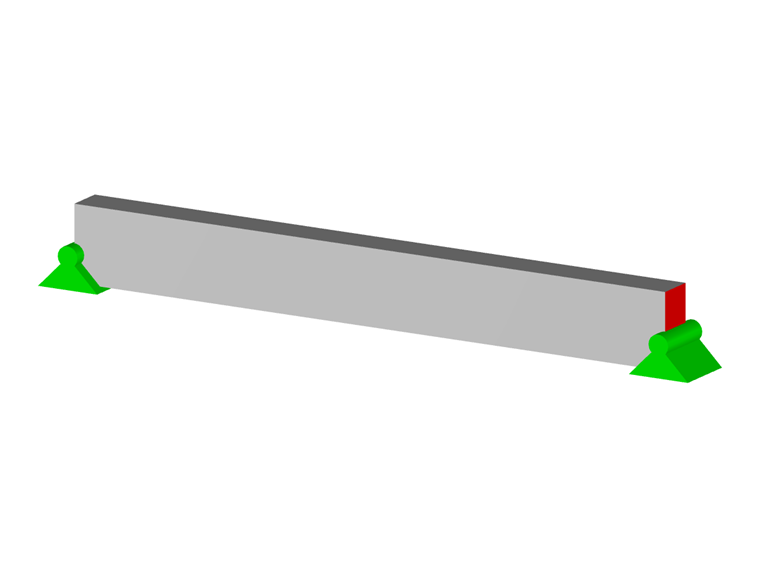

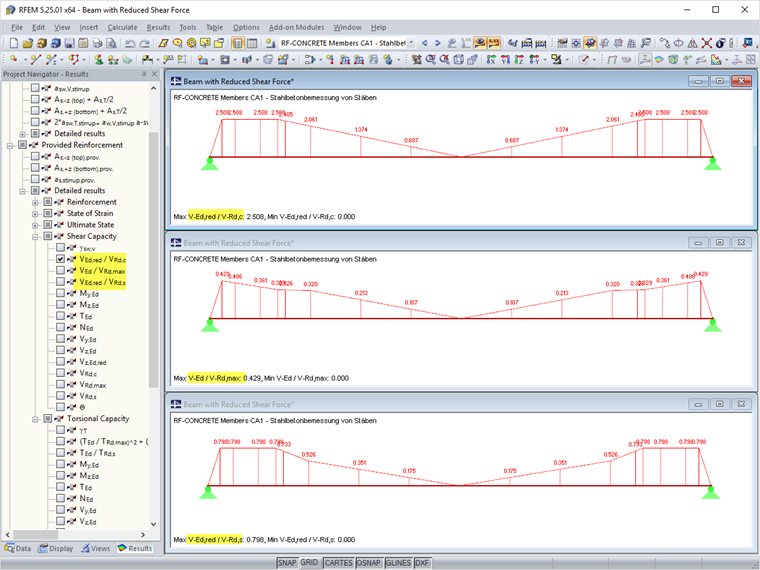

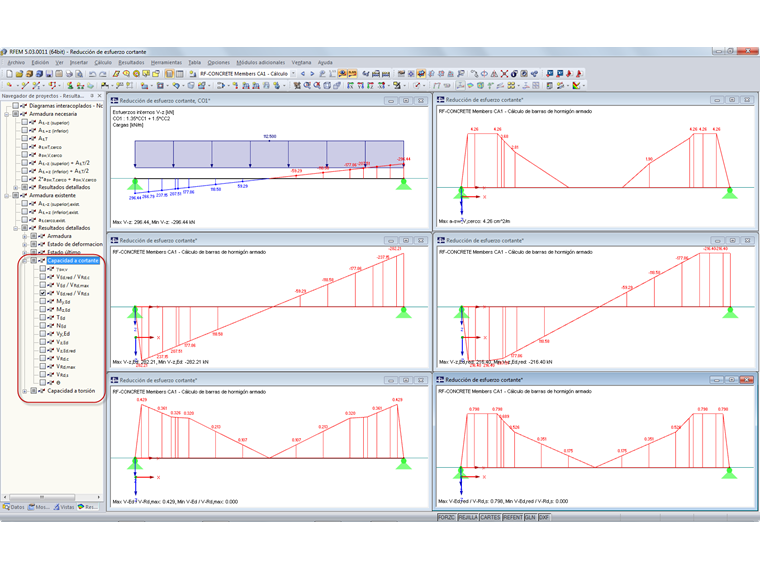

Para cargas uniformemente distribuidas según EN 1992-1-1 (Eurocódigo 2), la sección de cálculo para la armadura de cortante se puede colocar a la distancia d desde el borde frontal del apoyo. Por esto, para la armadura de cortante, la fuerza de cortante aplicada se reduce a V_Ed,red. Para el análisis de la resistencia a cortante de cálculo máxima V_Rd,max, sin embargo, se tiene que aplicar el esfuerzo cortante total.

RF-CONCRETE Members para RFEM o CONCRETE para RSTAB proponen una armadura creada automáticamente al usuario si se selecciona la opción "Calcular la armadura existente" en la ventana 1.6 "Armadura".

¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?

No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.

En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).

Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:

• Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
• Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6

Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.

• 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
• 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.

Además, es posible modificar la distancia entre ejes según la ecuación 5.5.

Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.

Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:

• Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
• Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Q_fat definida específicamente.
