改进了CONCRETE和RF-CONCRETE成员剪切设计的文档

提示和技巧

对于均匀分布的载荷,根据EN 1992-1-1(欧洲规范2),剪力钢筋的设计部分可以放置在距支撑件前缘的距离d处。因此,对于剪切增强,施加的剪切力减小到V Ed,红色 。然而,为了分析最大设计剪切阻力V Rd,max ,应施加总剪切力。

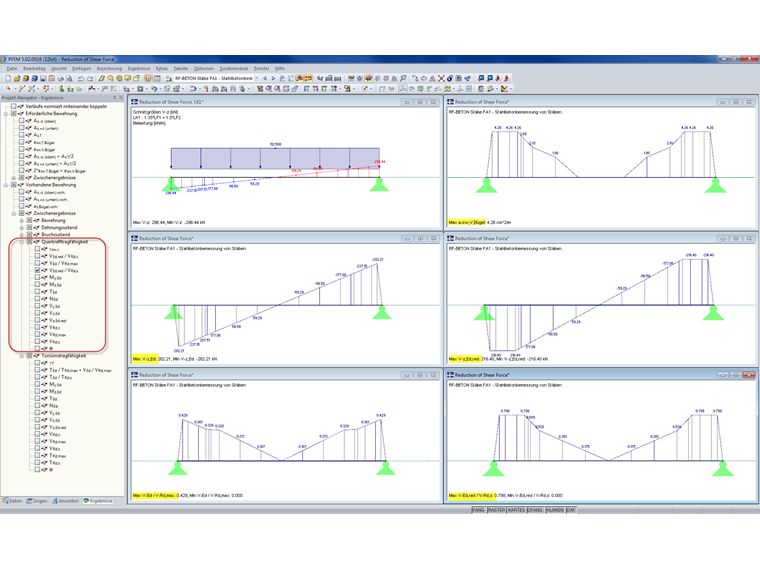

为了获得所施加的剪切力的完整记录,然后以数字或图形方式给出总剪切力V Ed以及减小的剪切力V Ed,red

此外,在模块的窗口3.3中增加了对增强横截面的设计抗剪切性的利用。显示以下关系:

  • V Ed,红色 / V Rd,c
  • V Ed,红色 / V Rd,s
  • V Ed / V Rd,最大
哪里
  • V Ed =总剪切力
  • V Ed,红色 =剪切力降低
  • V Rd,c =没有抗剪加固的抗剪切性
  • V Rd,s =剪切强化的抗剪强度
  • V Rd,max =混凝土压杆的最大抗剪力

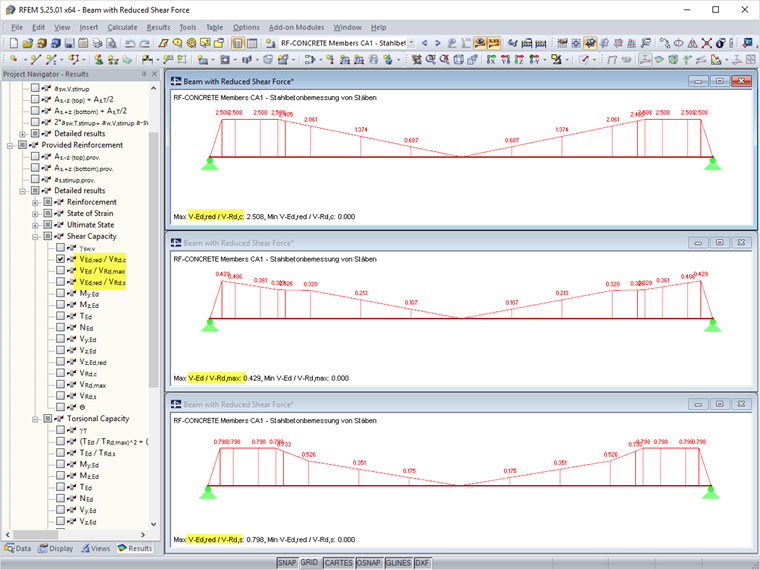

您还可以以图形方式显示利用率作为结果图并将其添加到文档中。
