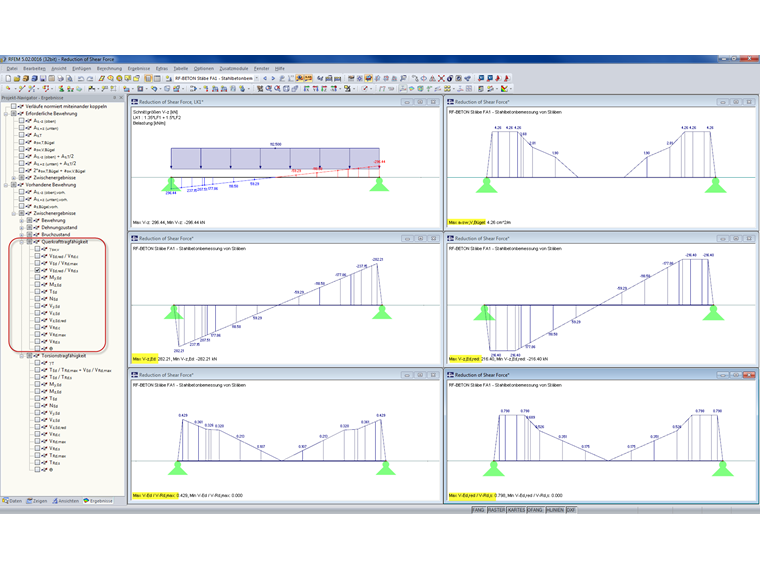

Pour obtenir une documentation complète des efforts tranchants appliqués, l'effort tranchant total VEd ainsi que l'effort tranchant réduit VEd,red sont affichés dans les détails de calcul ou graphiquement.
Les rapports de résistance au cisaillement de la section renforcée sont indiqués ci-dessous dans les détails de calcul de la fenêtre 3.3 :
- VEd, rouge/VRd, c
- VEd, rouge/VRd, s
- VEd / VRd,max
VEd... Effet de l'effort tranchant
VEd, rouge... Effort tranchant réduit
VRd, c... Résistance à l'effort tranchant sans armature de cisaillement
VRd, s... Résistance de calcul au cisaillement avec les armatures d'effort tranchant
VRd, max... Résistance maximale à l'effort tranchant de la bielle de compression en béton

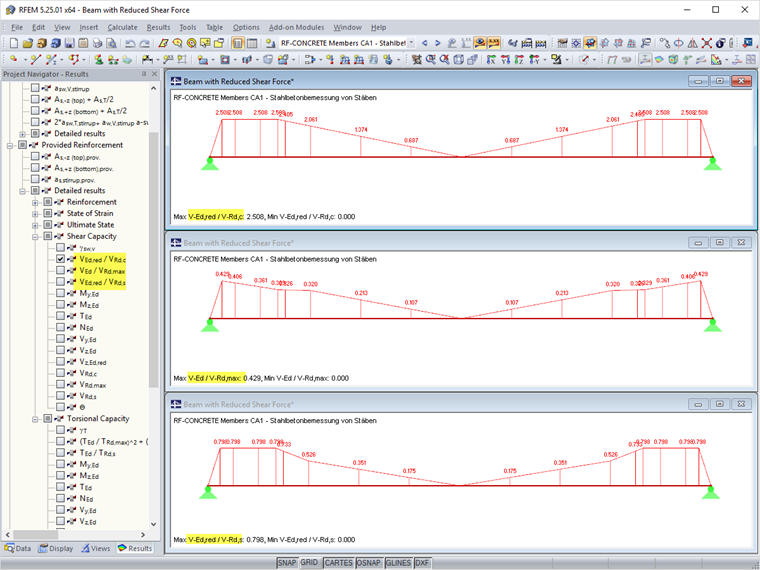

Vous pouvez également afficher graphiquement les taux d'utilisation sous forme de diagramme de résultats et l'ajouter à la documentation.
