Documentação da força de corte aplicada para o dimensionamento de corte

Para carregamentos uniformemente distribuídos de acordo com a EN 1992-1-1 (Eurocódigo 2), a secção de dimensionamento para a armadura de corte pode ser colocada à distância d a partir da borda frontal do apoio. Assim, para a armadura de corte, a força de corte aplicada é reduzida para VEd,red. No entanto, para analisar a resistência ao corte máxima de cálculo VRd,máx, é aplicada a força de corte total.

Para obter uma documentação completa das forças de corte aplicadas, a força de corte total VEd, bem como a força de corte reduzida VEd,red são apresentadas nos detalhes de dimensionamento ou graficamente.

Nos detalhes de dimensionamento da janela 3.3, as relações de resistência ao corte da secção reforçada são listadas abaixo:

  • VEd, vermelho/VRd, c
  • VEd, vermelho/VRd, s
  • VEd / VRd,máx

VEd... Efeito da força de corte
VEd, vermelho... Força de corte reduzida
VRd, c... Resistência à força de corte sem armadura de corte
VRd, s... Resistência ao corte de cálculo com armadura de corte
VRd, máx... Resistência máxima à força de corte da escora de compressão de betão

Também é possível exibir as áreas de utilização graficamente como um diagrama de resultados e adicioná-lo à documentação.

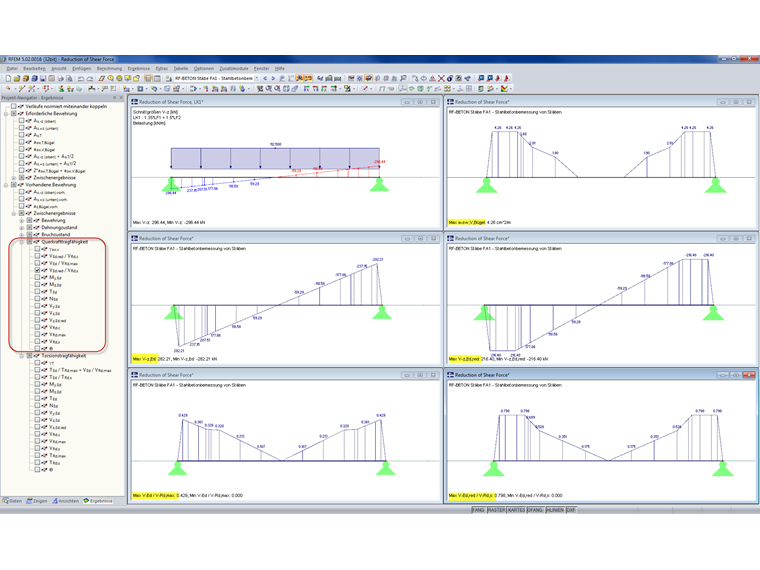

Representação gráfica da força de corte total/reduzida e da armadura de corte necessária
Representação gráfica da força de corte total/reduzida e da armadura de corte necessária

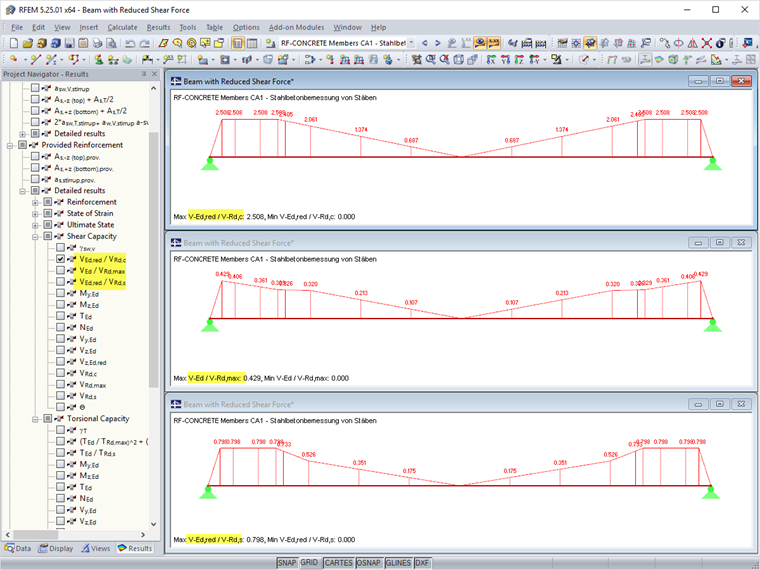

Representação gráfica da relação da força de corte
Representação gráfica da relação da força de corte

viga de betão armado
viga de betão armado
