Při konstantním spojitém zatížení je možné podle EN 1992‑1‑1 (Eurokód 2) zadat návrhový řez pro smykovou výztuž ve vzdálenosti d od přední hrany podpory. Přitom se redukuje použitá posouvající síla pro smykovou výztuž na VEd,red. Pro posouzení maximální přenesené tlakové síly v betonu VRd,max je ale použita úplná posouvající síla.

Aby byla možná úplná dokumentace použitých smykových sil, jsou nyní vypsány numericky a graficky zobrazeny úplné posouvající síly VEd i redukované posouvající síly VEd,red.

Dále se zobrazuje využití smykové únosnosti vyztuženého průřezu v detailech tabulky 3.3:

  • VEd,red / VRd,c
  • VEd,red / VRd,s
  • VEd / VRd,max

VEd... Účinek posouvající síly
VEd,red... Účinek redukované posouvající síly
VRd,c... Únosnost posouvajících sil bez smykové výztuže
VRd,s... Únosnost posouvajících sil se smykovou výztuží
VRd,max... Maximální únosnost posouvajících sil tlakové diagonály betonu

Výše uvedené stupně využití jsou také zobrazitelné jako grafické výsledkové průběhy a mohou být zařazeny do dokumentace.

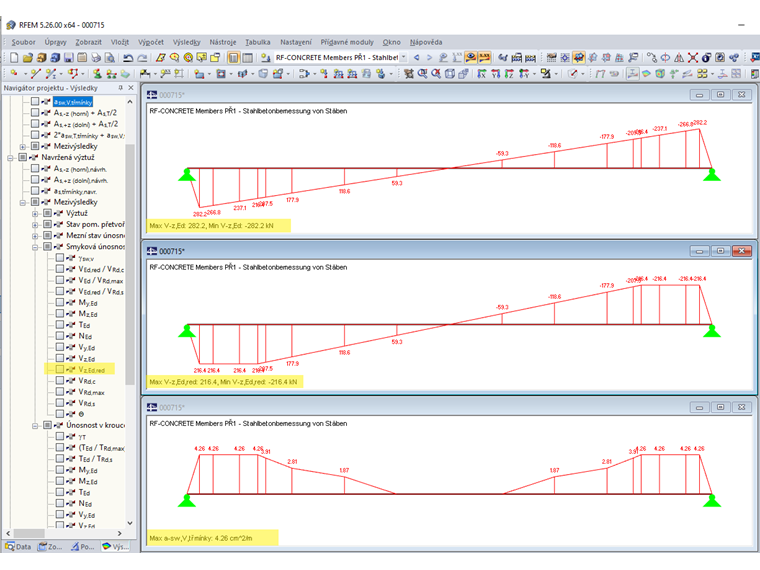

Grafické znázornění plné a redukované posouvající síly a požadované smykové výztuže
Grafické znázornění plné a redukované posouvající síly a požadované smykové výztuže

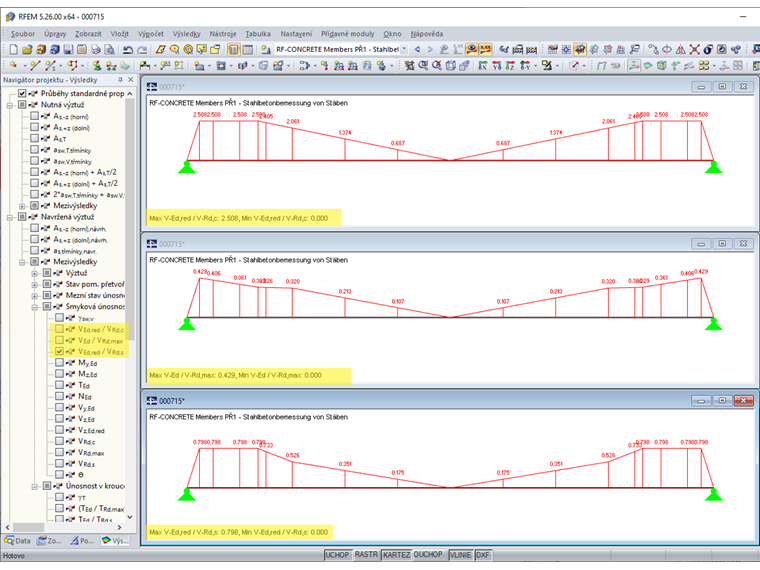

Grafické zobrazení využití smykové síly
