Балки внизу, ребра, T-образные балки: сдвиг между сеткой и фланцами

Техническая статья

Чтобы обеспечить эффект панелей, которые должны действовать как растягивающие или сжимающие пояса, необходимо соединить их с полотном устойчивым к сдвигу способом. Эта связь получается аналогично сдвиговому переносу в соединении между бетонирующими секциями с использованием взаимодействия между сжимающими распорками и связями. Чтобы обеспечить сопротивление сдвигу, необходимо убедиться, что дано сопротивление сжимающей стойке и поперечная арматура может поглощать связующее усилие.

Конструкция в соответствии с EC2-1-1

Необходимо убедиться, что эффективная сила сдвига v Ed не превышает поглощаемых сил сдвига v Rd, max и v Rd, s :
$ {\ mathrm v} _ \ mathrm {Ed} \; \ leq \; {\ mathrm v} _ {\ mathrm {Rd}, \ max} \; \ mathrm {and} \; {\ mathrm v} _ \ mathrm {Ed} \ leq \; {\ mathrm v} _ {\ mathrm {Rd}, \ mathrm s} $

Продольное сдвиговое усилие v Ed определяется следующим соотношением:
$ {\ mathrm v} _ \ mathrm {Ed} \; = \; \ frac {{\ mathrm {ΔF}} _ \ mathrm d} {{\ mathrm h} _ \ mathrm f \; \ cdot \; \ mathrm {? x}} $.
ΔF d соответствует разности продольных сил, которая возникает в одностороннем сечении хорды на длине Δx. Чтобы определить эту разность продольных сил, требуются сила F cd сжатия а и сила растяжения хорды F sd, a . Максимальное значение, которое может быть принято для Δx, равно половине расстояния между участком, где момент равен 0, и участком, где момент является максимальным. При применении точечных нагрузок длина Δx не должна превышать расстояние между точечными нагрузками.

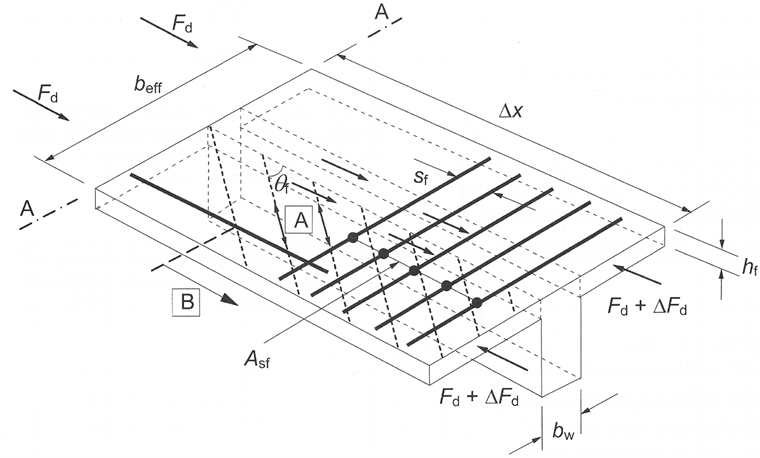

Рисунок 01 - Обозначения для соединения между фланцем и сетью (Источник: [1])

Усиление для поглощения растягивающих сил в пластине, которая является поперечной к полотну, определяется следующим образом:
$ (\ frac {{\ mathrm A} _ \ mathrm {sf} \; \ cdot \; {\ mathrm f} _ \ mathrm {yd}} {{\ mathrm s} _ \ mathrm f}) \; \ geq \; \ frac {{\ mathrm v} _ \ mathrm {Ed} \; \ cdot \; {\ mathrm h} _ \ mathrm f} {\ cot \; {\ mathrm \ theta} _ \ mathrm f} $

Кроме того, необходимо убедиться, что несущая способность стойки сжатия (A на рисунке 01) не превышена на фланце. Для этого применяется следующее уравнение:
$ {\ mathrm v} _ \ mathrm {Ed} \; \ leq \; \ mathrm \ nu \; \ cdot \; {\ mathrm f} _ \ mathrm {cd} \; \ cdot \; \ sin \; { \ mathrm \ theta} _ \ mathrm f \; \ cdot \; \ cos \; {\ mathrm \ theta} _ \ mathrm f $.

Если имеется поперечный изгиб плиты и продольный сдвиг между стенкой и фланцем одновременно, следует использовать большее стальное поперечное сечение, которое является результатом двух конструкций для верхнего положения в плите. Это также означает, что верхняя поперечная изгибная арматура может быть полностью скомпенсирована для верхнего положения поперечной арматуры.

Учитывая сдвиг между сетью и фланцем в RF-CONCRETE

Срезные соединения в элементах RF-CONCRETE можно рассмотреть в окне 1.6 «Армирование» на вкладке «Срезное соединение».

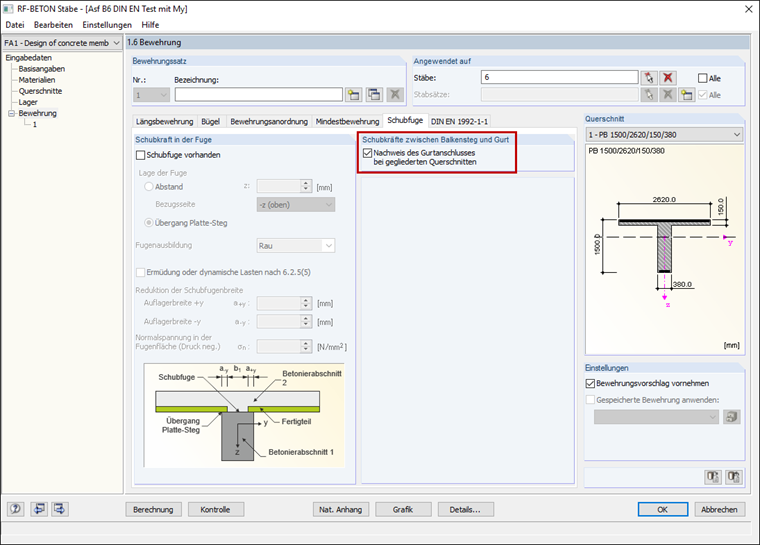

Рисунок 02 - Активация учета сдвига между сеткой и фланцем в элементах RF-CONCRETE

Результаты проектирования поперечных швов

Окна с 2.1 по 2.4 показывают результирующее необходимое усиление. Эти результаты могут отображаться по сечениям, по набору элементов, по элементу или по x-местоположению.

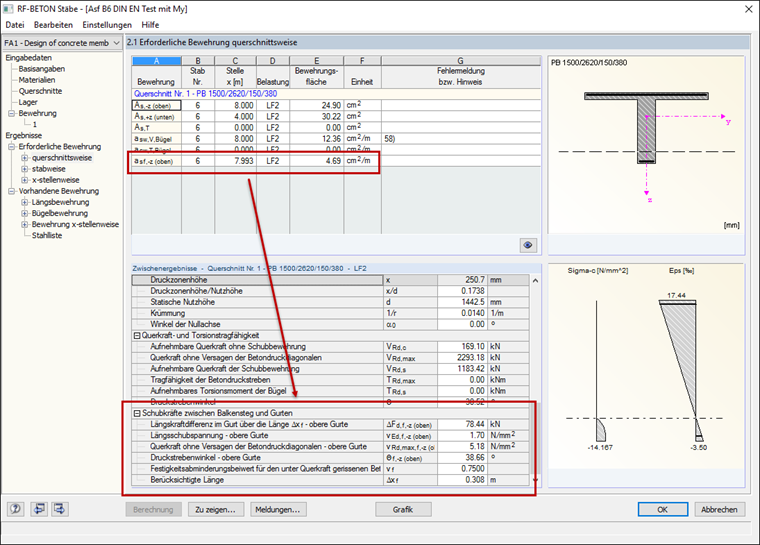

Рисунок 03 - Результаты проектирования поперечного соединения

Результат требуемого усиления для поперечного соединения отображается вместе с результатом поперечного усиления по длине сечения a sf . В таблице «Подробные результаты» вы можете увидеть некоторые промежуточные значения конструкции сдвига между фланцем и стенкой. Эти промежуточные значения перечислены под результатами «Среза между сеткой и фланцами Т-образных сечений».

Ссылка

[1] Fingerloos, F .; Хеггер, Дж .; Zilch, K. (2016). Eurocode 2 für Deutschland - Kommentierte Fassung (2-е изд.). Берлин: Беут.
[2] Ручные RF- / БЕТОННЫЕ Члены . (2011). Тифенбах: Dlubal Software. Скачать .
