Belki oporowe, żebra, belki teowe: Ścinanie między wręgem a kołnierzami

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Aby zapewnić działanie paneli, które powinny działać jako pręty rozciągliwe lub ściskane, należy je połączyć z tkaniną w sposób zapewniający odporność na ścinanie. Połączenie to jest uzyskiwane w podobny sposób, jak przenoszenie ścinania w połączeniu między betonowaniem przekrojów, poprzez interakcję pomiędzy ściskanymi rozpórkami i ściągami. Aby zapewnić wytrzymałość na ścinanie, należy sprawdzić, czy rezystancja obciążenia ściskającego jest zadana, a siła zbrojenia - zbrojenie poprzeczne.

Wymiarowanie zgodne z EC2-1-1

Należy sprawdzić, czy efektywna siła tnąca vEd nie przekracza absorpcyjnych sił tnących vRd, max i vRd, s :
${\mathrm v}_\mathrm{Ed}\;\leq\;{\mathrm v}_{\mathrm{Rd},\max}\;\mathrm{und}\;{\mathrm v}_\mathrm{Ed}\leq\;{\mathrm v}_{\mathrm{Rd},\mathrm s}$

Wzdłużna siła tnąca vEd jest określana przez następującą zależność: $ {\ mathrm v} _ \ mathrm {Ed} \; = \; \ frac {{\ mathrm {ΔF}} _ \ mathrm d} {{\ mathrm h } _ \ mathrm f \; \ cdot \; \ mathrm {Δx}} $. ΔFd odpowiada podłużnej różnicy sił, która występuje w jednostronnym przekroju struny na długości Δx. Aby określić tę różnicę podłużnych sił, wymagana jest siła pasa ściskającego Fcd, a oraz siła pasa rozciągającego Fsd, a . Maksymalna wartość, jaką można przyjąć dla Δx, to połowa odległości między przekrojem, w którym moment wynosi 0, a przekrojem, w którym moment jest maksymalny. W przypadku stosowania obciążeń punktowych długość Δx nie powinna przekraczać odległości pomiędzy obciążeniami punktowymi.

Rysunek 01 - Notacje dotyczące połączenia między kołnierzem a środnikiem (źródło: [1])

Zbrojenie do przejmowania sił rozciągających w płycie poprzecznie do środnika jest określane w następujący sposób:
$(\frac{{\mathrm A}_\mathrm{sf}\;\cdot\;{\mathrm f}_\mathrm{yd}}{{\mathrm s}_\mathrm f})\;\geq\;\frac{{\mathrm v}_\mathrm{Ed}\;\cdot\;{\mathrm h}_\mathrm f}{\cot\;{\mathrm\theta}_\mathrm f}$

Ponadto należy sprawdzić, czy w kołnierzu nie zostanie przekroczona nośność podpory ściskanej (A na rysunku 01). W tym celu stosuje się następujące równanie $ {\ mathrm v} _ \ mathrm {Ed} \; \ leq \; \ mathrm \ nu \; \ cdot \; {\ mathrm f} _ \ mathrm {cd} \; \ cdot \; \ sin \; {\ mathrm \ theta} _ \ mathrm f \; \ cdot \; \ cos \; {\ mathrm \ theta} _ \ mathrm f $.

W przypadku jednoczesnego zginania płyty i ścinania podłużnego pomiędzy środnikiem a kołnierzem należy zastosować większy przekrój stalowy, co wynika z dwóch obliczeń górnego położenia w płycie. Oznacza to również, że górne zbrojenie na ścinanie może zostać w pełni skompensowane dla górnego położenia zbrojenia na ścinanie.

Uwzględnienie ścinania między środnikiem a półką w prętach RF-CONCRETE

W zakładce RF-CONCRETE Members w oknie 1.6 Zbrojenie można uwzględnić połączenia ścinane w zakładce 'Połączenie ścinane'.

Rysunek 02 - Aktywacja uwzględnienia ścinania między środnikiem a kołnierzem w prętach RF-CONCRETE

Wyniki obliczeń połączenia ścinanego

W oknach 2.1 do 2.4 wyświetlane jest wymagane zbrojenie. Wyniki te mogą być przedstawione według przekroju, zbioru prętów, pręta lub położenia x.

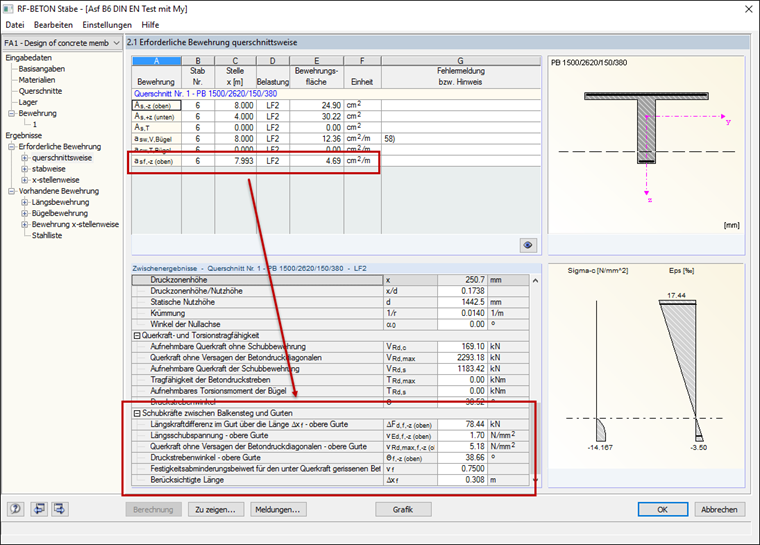

Rysunek 03 - Wyniki obliczeń połączeń ścinanych

Wynik żądanego zbrojenia dla połączenia ścinanego jest wyświetlany wraz z wynikiem zbrojenia na ścinanie według długości przekroju asf . W tabeli „Wyniki szczegółowe” znajdują się wartości pośrednie obliczeń ścinania pomiędzy półką i środnikiem. Te pośrednie wartości są podane w wynikach w sekcji „Ścinanie między środnikiem a półkami teowników”.
