Vigas de cuelgue, nervios y vigas en T: cortante entre el alma y alas

Para asegurar los efectos de los paneles, que deben actuar como alas de tracción o compresión, es necesario conectarlos al alma de manera resistente a cortante. Esta conexión se obtiene de forma similar a la transferencia de cortante en la unión entre secciones de hormigón mediante el uso de la interacción entre barras de compresión y vigas de atado. Para asegurar la resistencia a cortante, se debe verificar que se da resistencia a la compresión y se puede absorber la fuerza de tracción mediante la armadura transversal.

Cálculo según EC2-1-1

Es necesario verificar que el esfuerzo cortante eficaz vEd no exceda los esfuerzos cortantes absorbibles vRd,max y vRd,s :

El esfuerzo cortante longitudinal vEd se determina por medio de la relación

. ΔFd corresponde a la diferencia de esfuerzos longitudinales, que se produce en una sección del cordón de un solo lado en la longitud Δx. Para determinar esta diferencia de esfuerzos longitudinales, se necesita la fuerza del cordón de compresiónFcd,a y la fuerza del cordón de tracciónFsd,a. El valor máximo que se puede asumir para Δx es la mitad de la distancia entre la sección donde el momento es 0 y la sección donde el momento es máximo. En el caso de aplicar cargas puntuales, la longitud Δx no debería exceder la distancia entre las cargas puntuales.

La armadura para absorber los esfuerzos de tracción en la placa que es transversal al alma se determina como sigue:

Además, se debe verificar que la capacidad de carga de la biela comprimida (A en la figura 01) no se exceda en el ala. Esto se hace con la ecuación

.

Si hay flexión transversal de la placa y cortante longitudinal entre el alma y el ala al mismo tiempo, debe usar la sección de acero más grande, que resulta de los dos cálculos para la posición superior en la placa. Esto también significa que la armadura de flexión transversal superior se puede compensar completamente para la posición superior de la armadura de cortante.

Consideración del cortante entre el alma y el ala en RF-CONCRETE Members

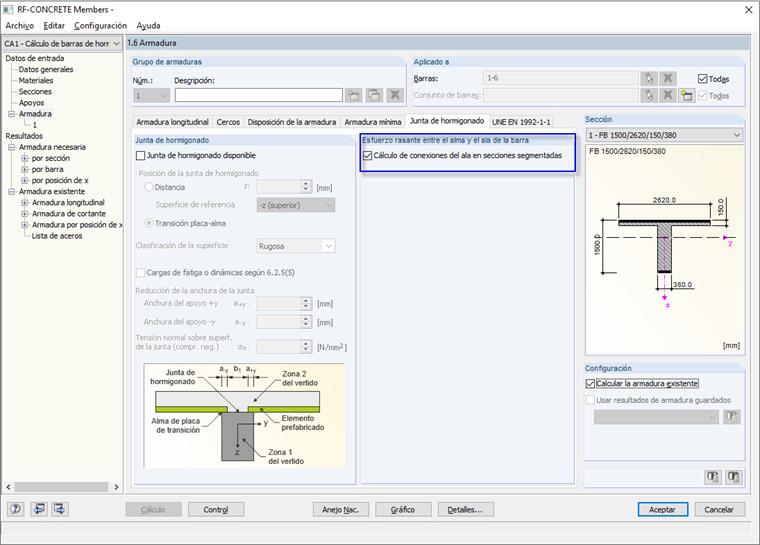

Las juntas de hormigonado se pueden considerar en RF-CONCRETE Members, en la ventana 1.6 Armadura en la pestaña "Junta de hormigonado".

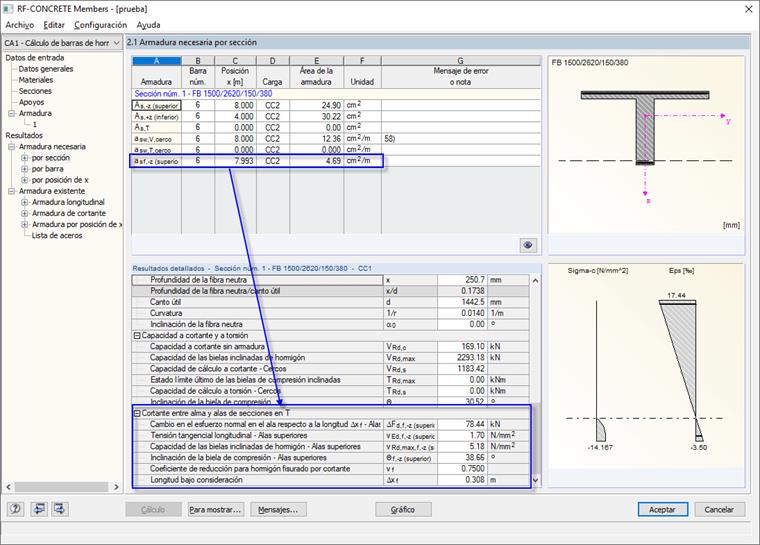

Resultados del cálculo de la junta de hormigonado

Las ventanas desde la 2.1 hasta la 2.4 muestran la armadura necesaria resultante. Estos resultados se pueden mostrar por sección, por conjunto de barras, por barra o por posición de x.

El resultado de la armadura necesaria para la junta de hormigonado se muestra junto con el resultado de la armadura de cortante por longitud de secciónasf. En la tabla "Resultados detallados", puede ver algunos valores intermedios del cálculo a cortante entre el ala y el alma. Estos valores intermedios se enumeran en los resultados de "Cortante entre el alma y las alas de las secciones en T".

Bibliografía

[1] Fingerloos, F .; Hegger, J .; Zilch, K .: Eurocódigo 2 para Alemania - Kommentierte Fassung, 2.ª edición. Berlín: Beuth.
[2] Manual de RF-/CONCRETE Members. Tiefenbach: Dlubal Software, octubre de 2017. Descargar
