Travi, nervature, travi a T: taglio tra il web e le flange

Al fine di garantire gli effetti dei pannelli, che dovrebbero agire come correnti di trazione o di compressione, è necessario collegarli all'anima in modo resistente a taglio. Questo collegamento si ottiene in modo simile al trasferimento a taglio nel giunto tra sezioni di calcestruzzo utilizzando l'interazione tra puntoni compressi e tiranti. Per garantire la resistenza a taglio, è necessario verificare che la resistenza a compressione del puntone sia data e che la forza di vincolo possa essere assorbita dall'armatura trasversale.

Verifica secondo EC2-1-1

È necessario verificare che la forza di taglio efficace vEd non ecceda le forze di taglio assorbibili vRd,max e vRd,s :

La forza di taglio longitudinale vEd è determinata mediante la relazione

. ΔFd corrisponde alla differenza di forza longitudinale, che si verifica in una sezione di corrente unilaterale sulla lunghezza Δx. Per determinare questa differenza di forza longitudinale, sono necessarie la forza del corrente di compressione Fcd,a e la forza del corrente di trazione Fsd,a. Il valore massimo che può essere assunto per Δx è la metà della distanza tra la sezione in cui il momento è 0 e la sezione in cui il momento è massimo. Nel caso di applicazione di carichi puntuali, la lunghezza Δx non deve superare la distanza tra i carichi puntuali.

L'armatura per assorbire le forze di trazione nella piastra che è trasversale all'anima è determinata come segue:

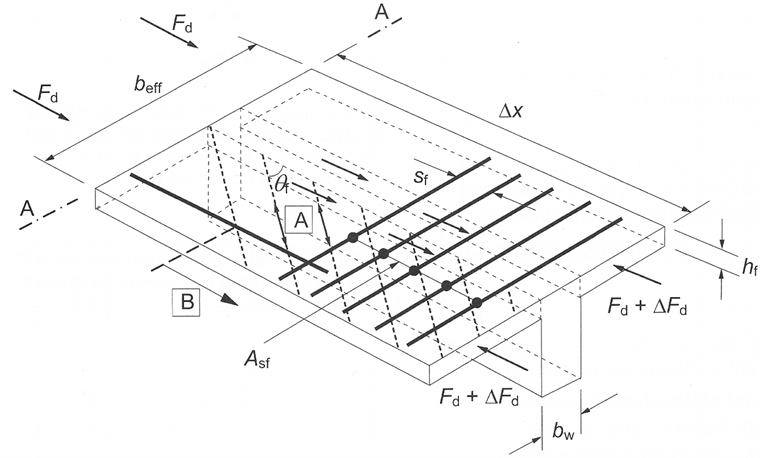

Inoltre, si deve verificare che la capacità portante del puntone compresso (A nella Figura 01) non sia superata nell'ala. Questo viene fatto con l'equazione

.

Se c'è flessione trasversale della piastra e taglio longitudinale tra l'anima e l'ala allo stesso tempo, è necessario utilizzare la sezione trasversale in acciaio più grande, che risulta dai due progetti per la posizione superiore nella piastra. Ciò significa anche che l'armatura a flessione trasversale superiore può essere completamente compensata per la posizione superiore dell'armatura a taglio.

Considerando il taglio tra l'anima e l'ala in RF-CONCRETE Members

I giunti a taglio possono essere considerati in RF-CONCRETE Members, nella finestra 1.6 Armatura nella scheda "Giunti a taglio".

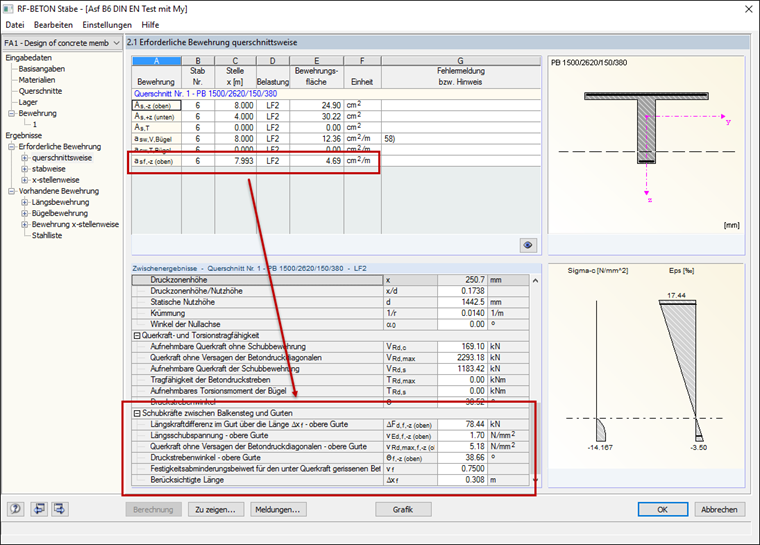

Risultati della verifica dei giunti a taglio

Le finestre da 2.1 a 2.4 mostrano l'armatura necessaria risultante. Questi risultati possono essere visualizzati per sezione trasversale, per set di aste, per asta o per posizione x.

Il risultato dell'armatura richiesta per il giunto a taglio viene visualizzato insieme al risultato dell'armatura a taglio per la lunghezza della sezione asf. Nella tabella "Risultati dettagliati", è possibile vedere alcuni valori intermedi della verifica a taglio tra l'ala e l'anima. Questi valori intermedi sono elencati nei risultati di "Taglio tra anima e ali delle sezioni a T".

Letteratura

[1] Fingerloos, F.; Hegger, J.; Zilch, K.: Eurocodice 2 per la Germania - Kommentierte Fassung, 2a edizione. Berlino: Beut.
[2]Manuale delle aste di RF-/CONCRETE. Tiefenbach: Dlubal Software, ottobre 2017. Download
